这两天一直没有把之前的《说点平时注意不到的事：你真的会做屏蔽超七类网线吗？》系列做完，原因就是从国庆节前一直等着我要的几根电线，到今天这20根线才拿到手里。
先看一个哥们展示的自己的弱电箱。
这个弱电箱里面有两个主要设备，一个是光猫，另一个则是一个软路由或者交换机。到底是什么基本上都不重要，关键我们来看看网线，这些网线都是使用的屏蔽双绞线和屏蔽接头。
很多家庭用户都会选用屏蔽双绞线来做自己的网络线缆。觉得带有屏蔽层的网线传输速度更快，也不会受到干扰而变得不稳定。
其实上面这个箱子用专业的眼光看，是少了一根线的，这根线才是决定屏蔽线缆系统真正能不能用（并不是好用不好用）的关键要素。

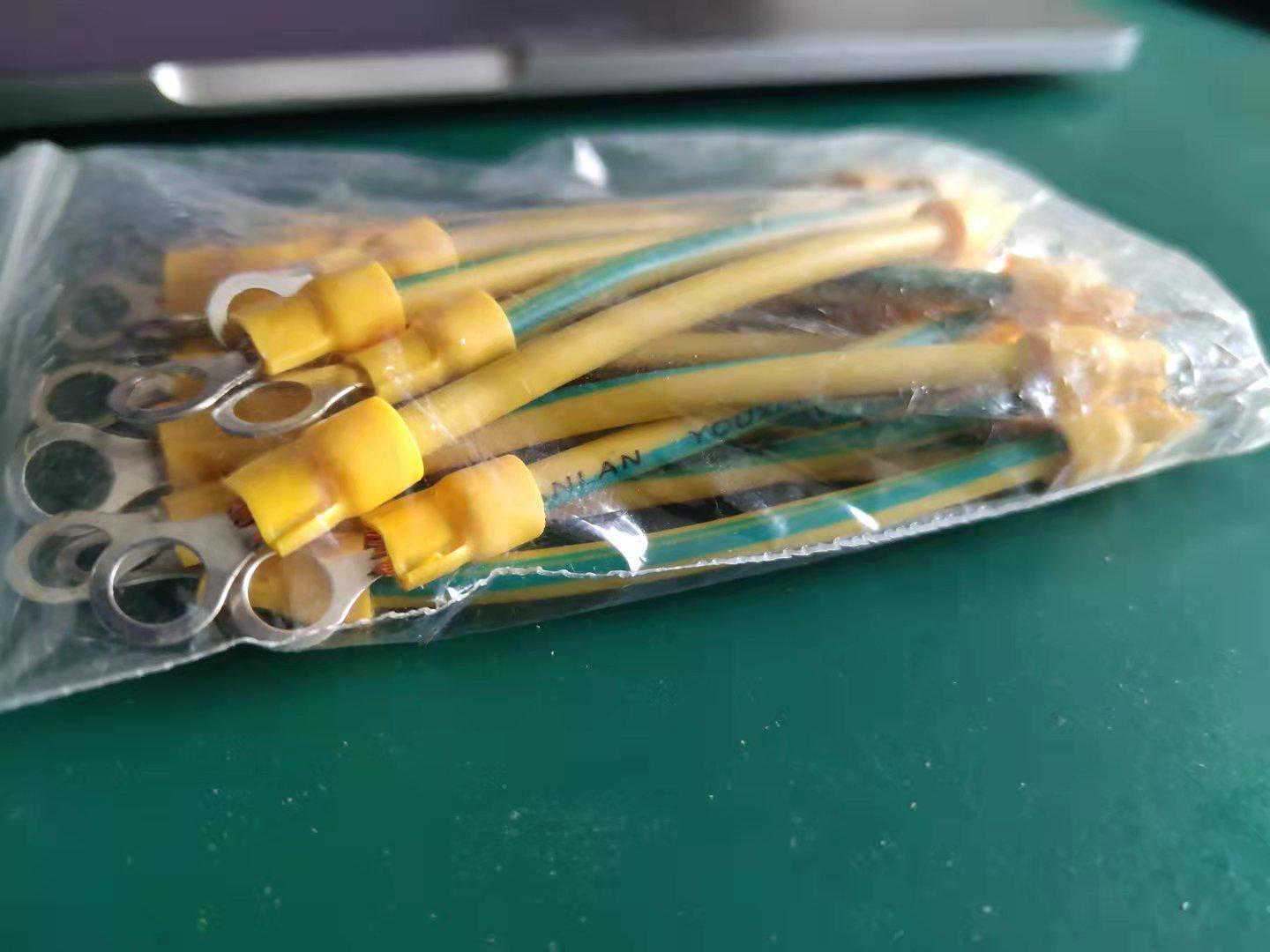

这根线也就是iN一直从国庆节前到今天一直在等着的神秘电缆。一毛六一根，iN买了20根，由于要的量太少，商家不愿意发货。
这根线叫做接地电缆。是用来连接设备和地线的。尤其是在有屏蔽电缆接入的设备应该至少保证屏蔽电缆的至少一端是接地的。

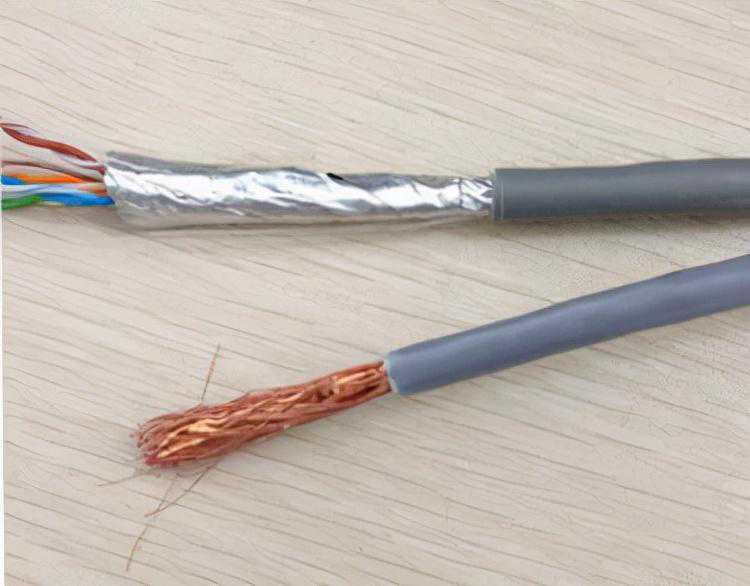

前面咱们在讲屏蔽电缆，就是电缆内部有一层或多层的金属屏蔽层。这种金属屏蔽层在压制水晶头或者墙面模块的时候需要和水晶头或者模块的屏蔽层相连。那么这个屏蔽层又要连接到哪里去呢？
到这一步，iN在前面文章里面写到做好屏蔽模块的时候你已经给家里埋下了一个定时炸弹。并非危言耸听，屏蔽网络的做法是要不然就不做，要做就做全。
网线水晶头上的屏蔽层是要和模块相接触的。凡是支持屏蔽层网线的模块内部都有额外的金属接点，一般的情况下都在模块的侧边。

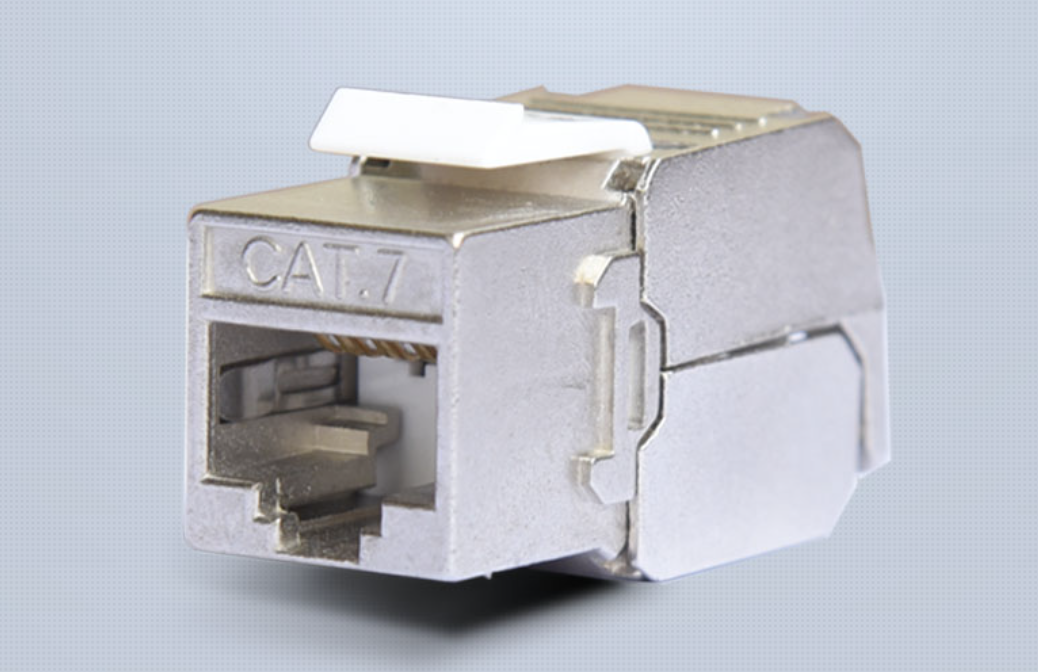

例如上面这个模块你会发现在侧边有金属的簧片。

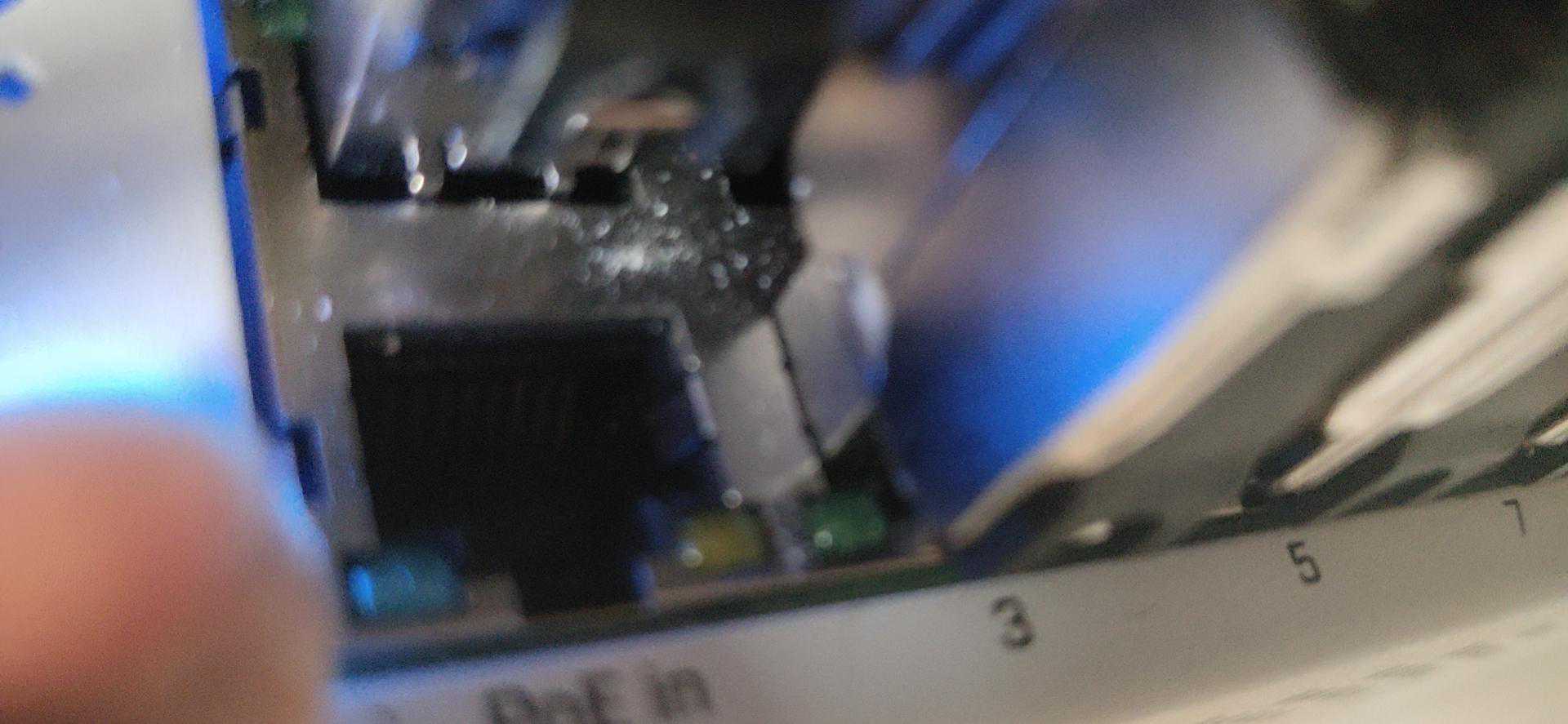

支持屏蔽双绞线的设备也有这种设计。例如iN弱电箱里面的交换机，端口侧边也是可以看到金属簧片的。
这也是为了让你的设备和网络的屏蔽层在一个共地的状态。以保证所有的屏蔽层都在一个相同的电势下。
如果所有的设备都“悬空”，例如咱们文章的第一张图，那个哥们的弱电箱。还记得吗，他的两个设备都用了两相插座，接变压器转变成直流电接入了网络设备中。这些就是“悬空”的并没有接地的设备。他没有在网络设备上“接地线”。
目前所有的带有接地线功能的网络设备不是三脚插头强制接入到房间供电系统的地线上，就是给你留出了接地线的端口。

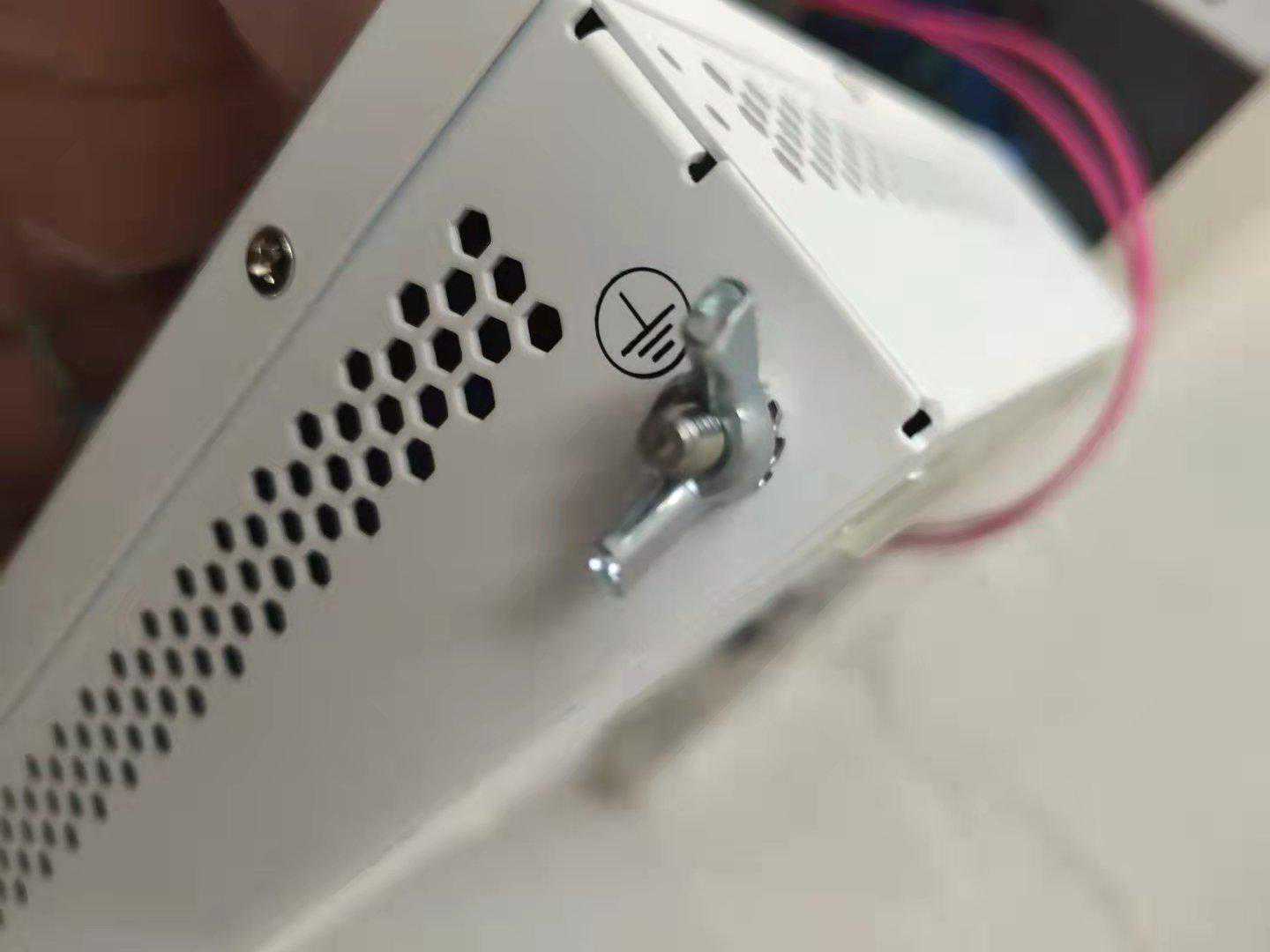

一般的情况下这个端在设备外壳上，并且有特别明显的接地标志。
这个端口存在的意义在于你如果使用非屏蔽电缆可以不去管这个接口，但是如果你在网络设备上接入哪怕一根屏蔽电缆也是需要将这端口接地的。

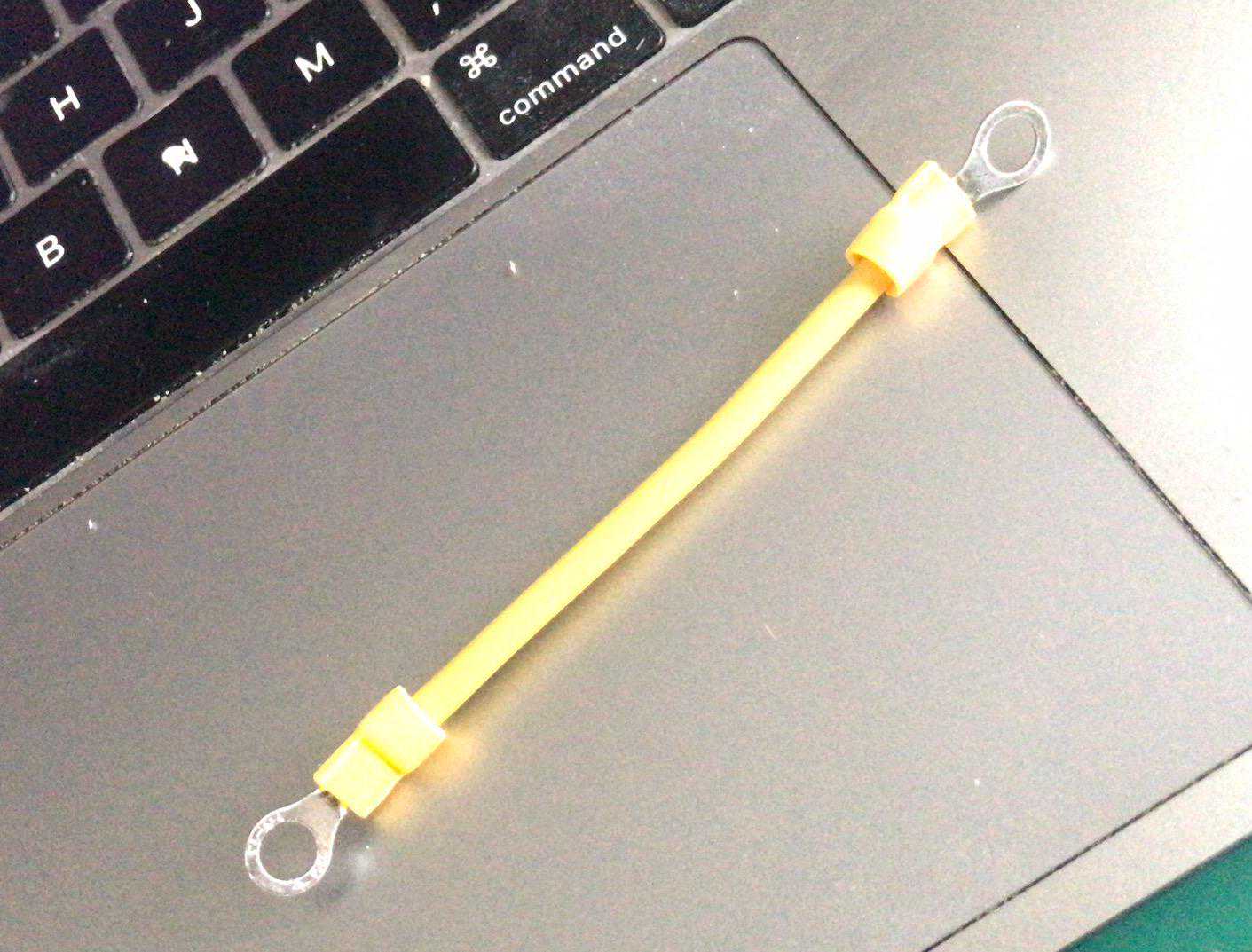

这次接地，iN用的是接地线：
说说怎么搞，但不建议大家亲自去做，毕竟这是需要那么一点点专业电工知识的，建议找电工来做。虽然iN的操作也看起来没什么，但是有点电工知识会让你能应对意外情况的发生。
开发商给留出的还是一个各方面都能满足国家标准，但的确不怎么样的一个接线板。

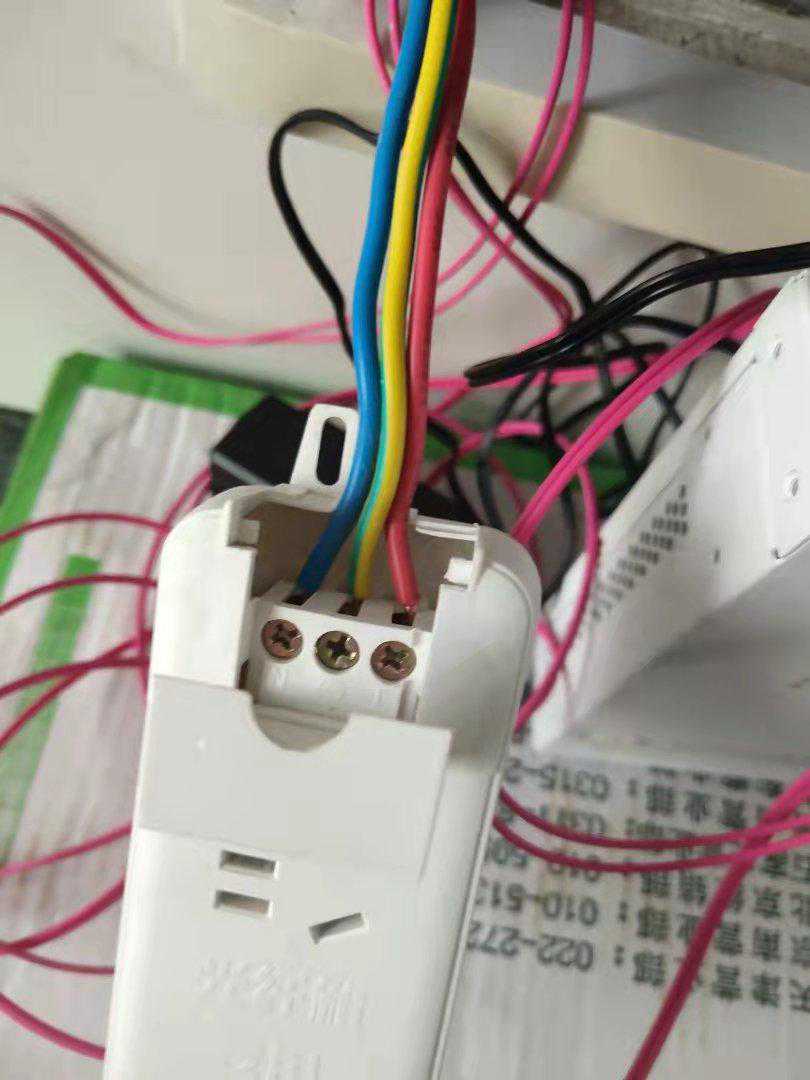

在断电的情况下将接线板上的三根电线拆下来。把图放大你就可以看到，接线螺钉的位置上写着N中性线（零线），底线标志和L火线标志。

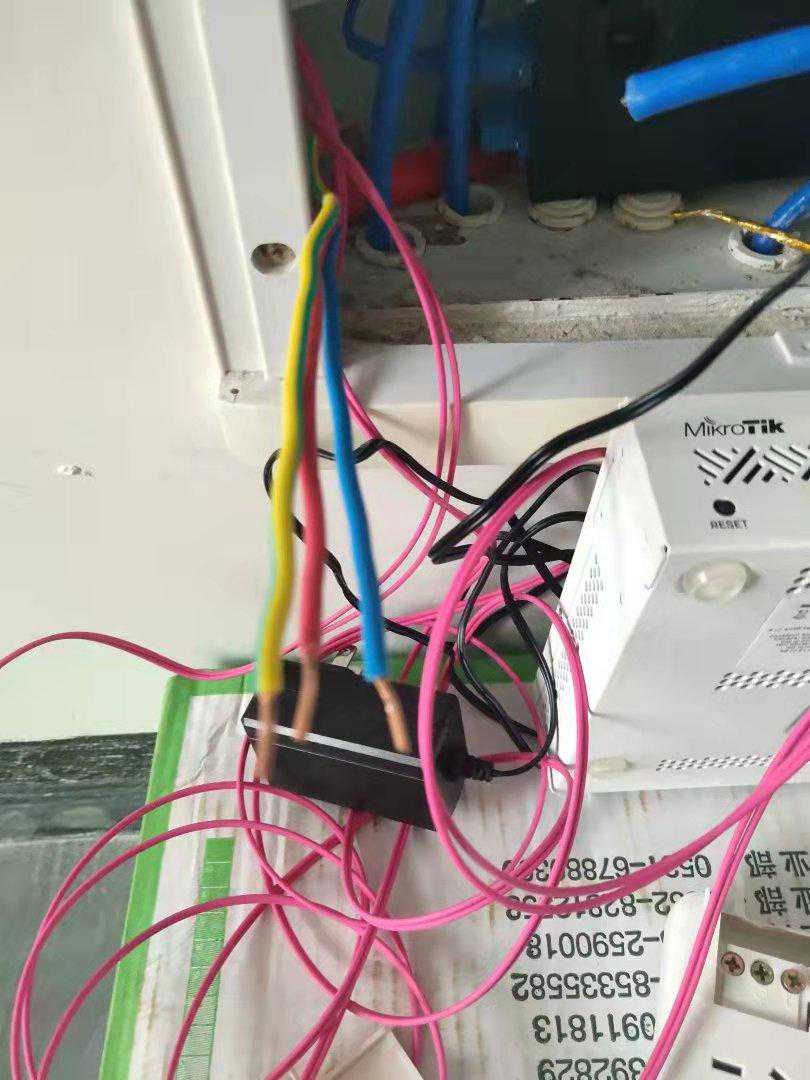

拆下来的三根电线剪短，iN的弱电箱子里面用不到这么长的电线。

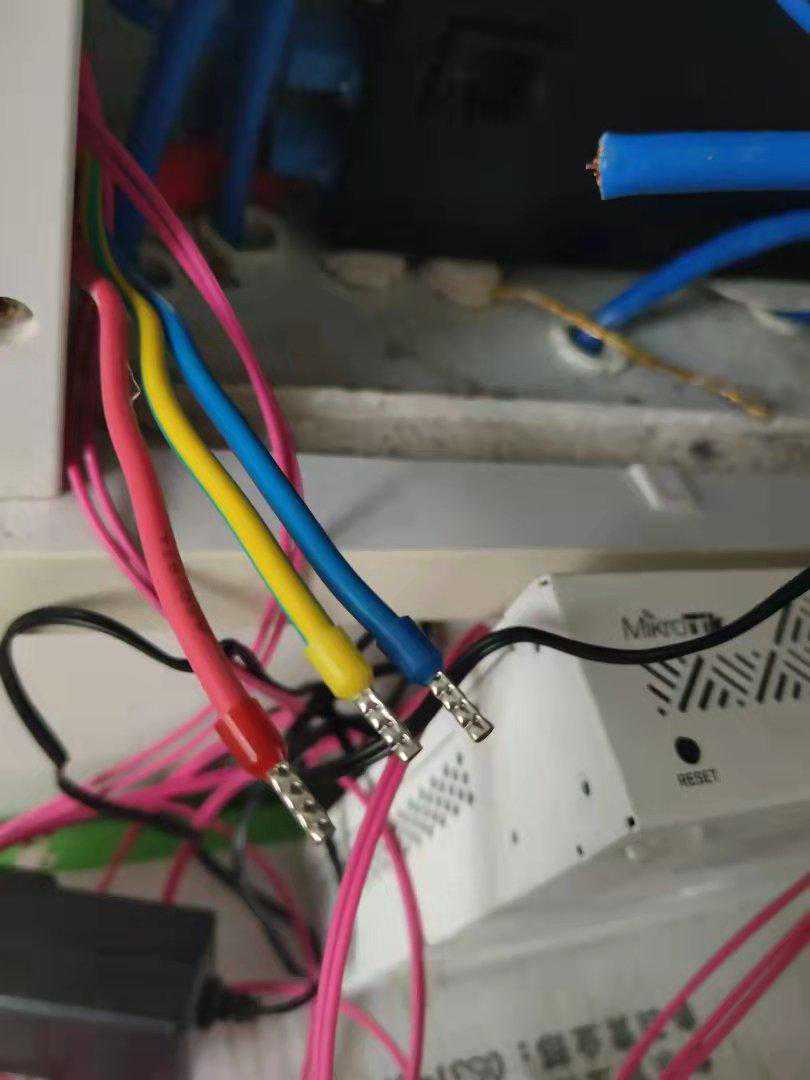

剪短之后上保护套，这是建议大家在接线的时候都要做的一个操作。目前接线盒会弄得很乱，加上护套之后线与线之间由于接线盒的内应力作用碰到一起也不会发生短路现象。
压实之后的三根电线。
然后就是拆解接线板了。

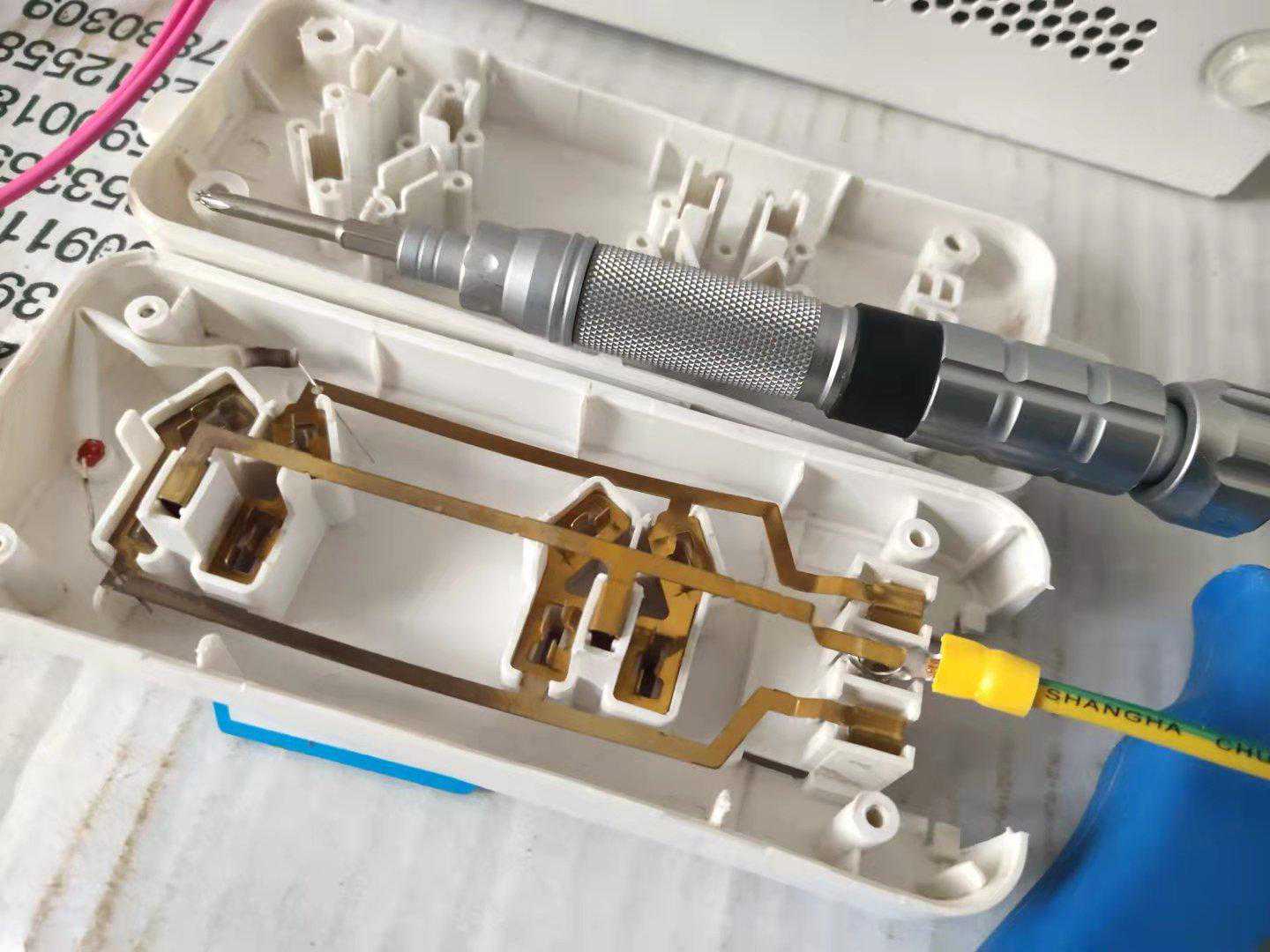

把接线板拆开，将接地电缆并接到地线端口。

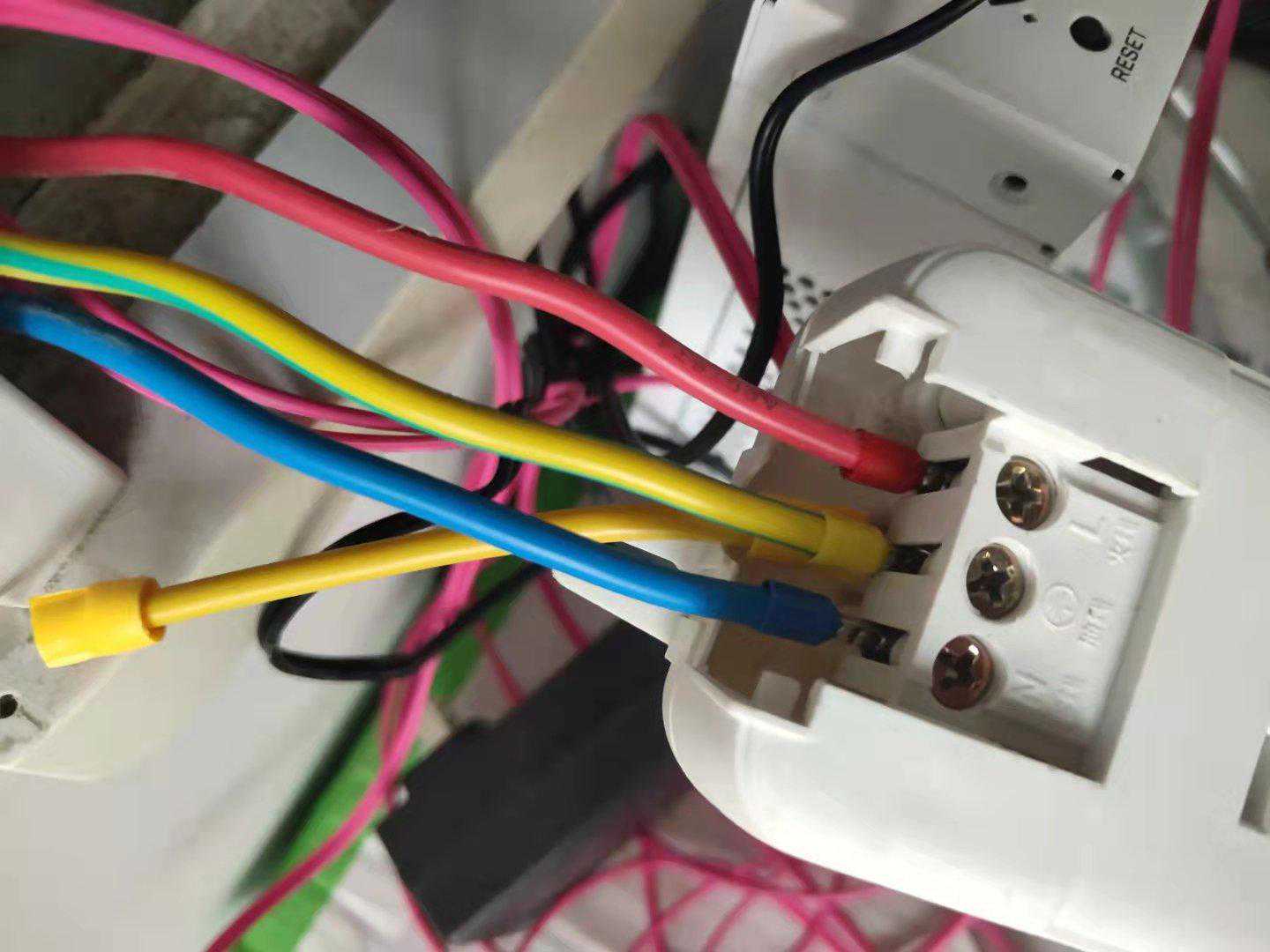

再将做好的三根线头对应火线、地线、零线的标志接入到接线板中。这时候就甩出来一根专门接地用的接地线了。

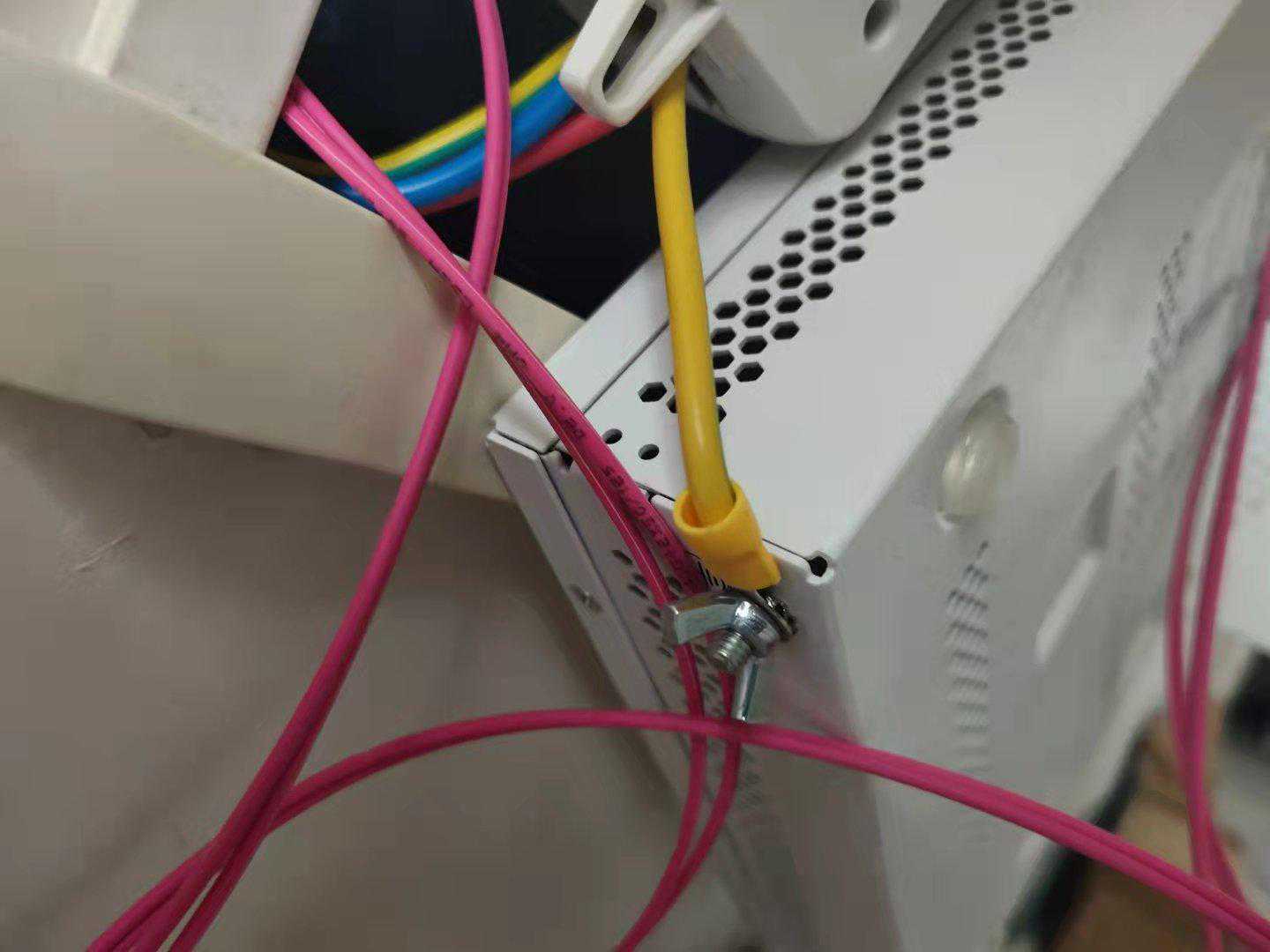

这跟接地电缆和交换机的接地接口连接起来。这样一来，你接在这个交换机上的所有屏蔽电缆才真正被接入了等电位，屏蔽电缆的屏蔽层才可以起到屏蔽作用，而不会因为无法接地造成线缆上信号杂波的增加。

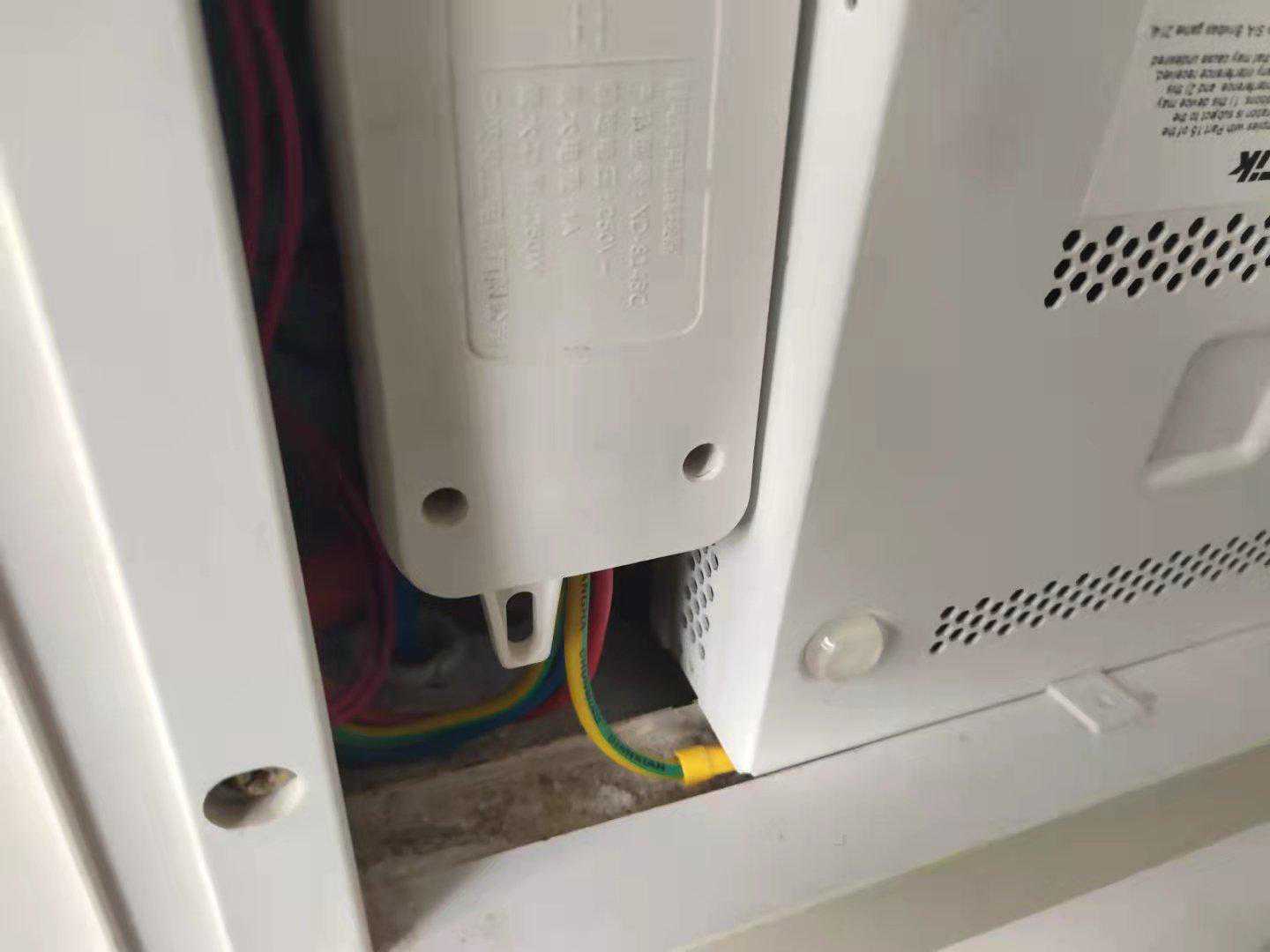

最后归位，也就是这样处理了，这才是完成了iN的弱电箱的整体部分。
