游标卡尺
游标卡尺，是一种测量长度、内外径、深度的量具。游标卡尺由主尺和附在主尺上能滑动的游标两部分构成。主尺一般以毫米为单位，而游标上则有10、20或50个分格，根据分格的不同，游标卡尺可分为十分度游标卡尺、二十分度游标卡尺、五十分度格游标卡尺等，游标为10分度的有9mm，20分度的有19mm，50分度的有49mm。分别对应0.1毫米、0.05毫米和0.02毫米三种精度。精度为0.02毫米的机械式游标卡尺由于受到本身结构精度和人的眼睛对两条刻线对准程度分辨力的限制，其精度不能再提高。

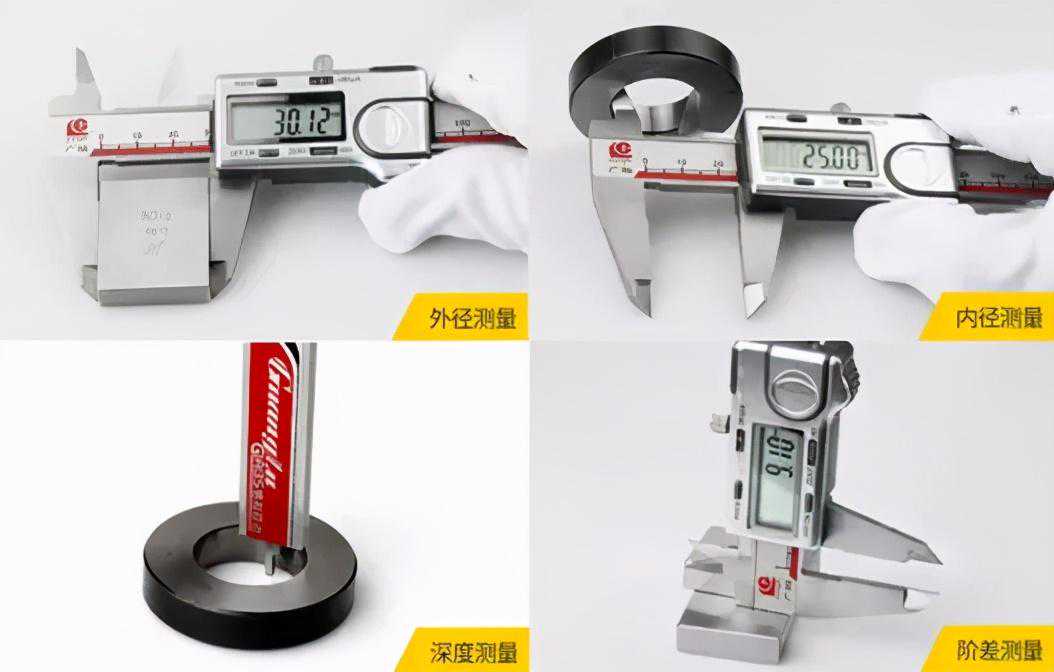

游标卡尺应用在以下这五个方面：1）测量工件宽度；2）测量工件外径；3）测量工件内径；4）测量工件深度；5）测量工件台阶。如下图
深度游标卡尺
深度游标卡尺用于测量凹槽或孔的深度、梯形工件的梯层高度、长度等尺寸，通常被简称为“深度尺”。如测量内孔深度时应把基座的端面紧靠在被测孔的端面上，使尺身与被测孔的中心线平行，伸入尺身，则尺身端面至基座端面之间的距离，就是被测零件的深度尺寸。读数方法和游标卡尺完全一样。

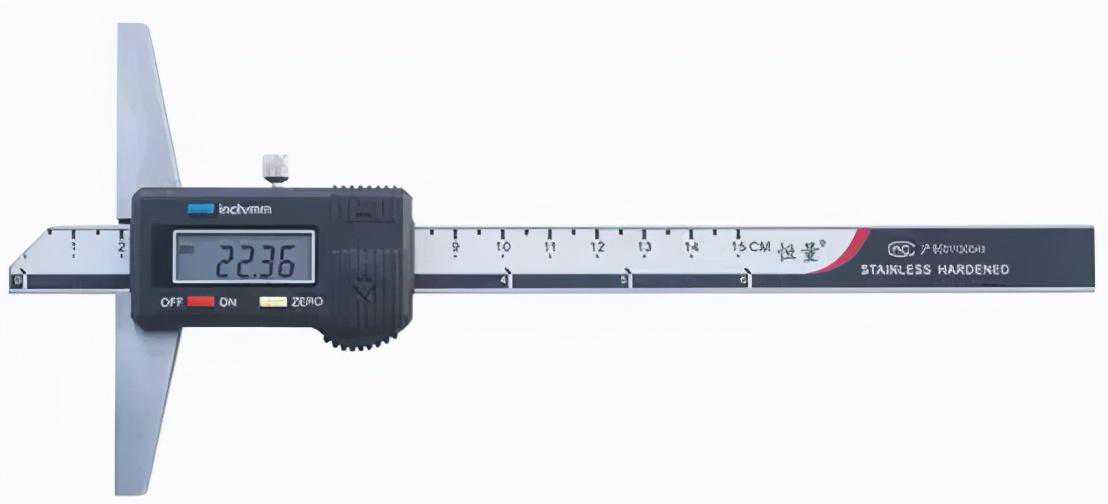

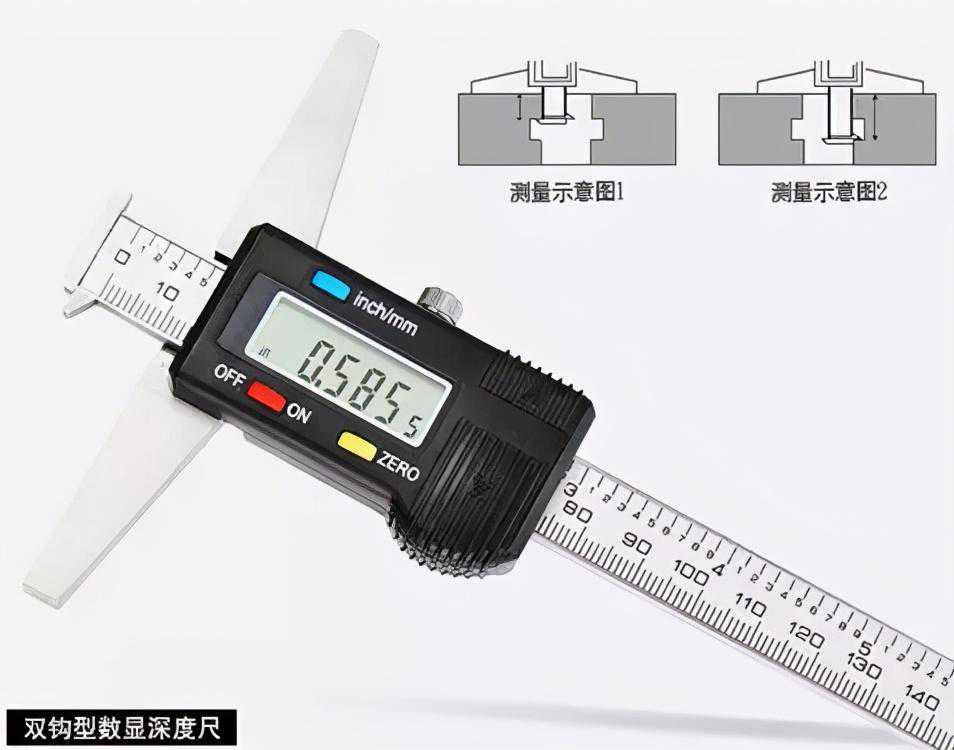

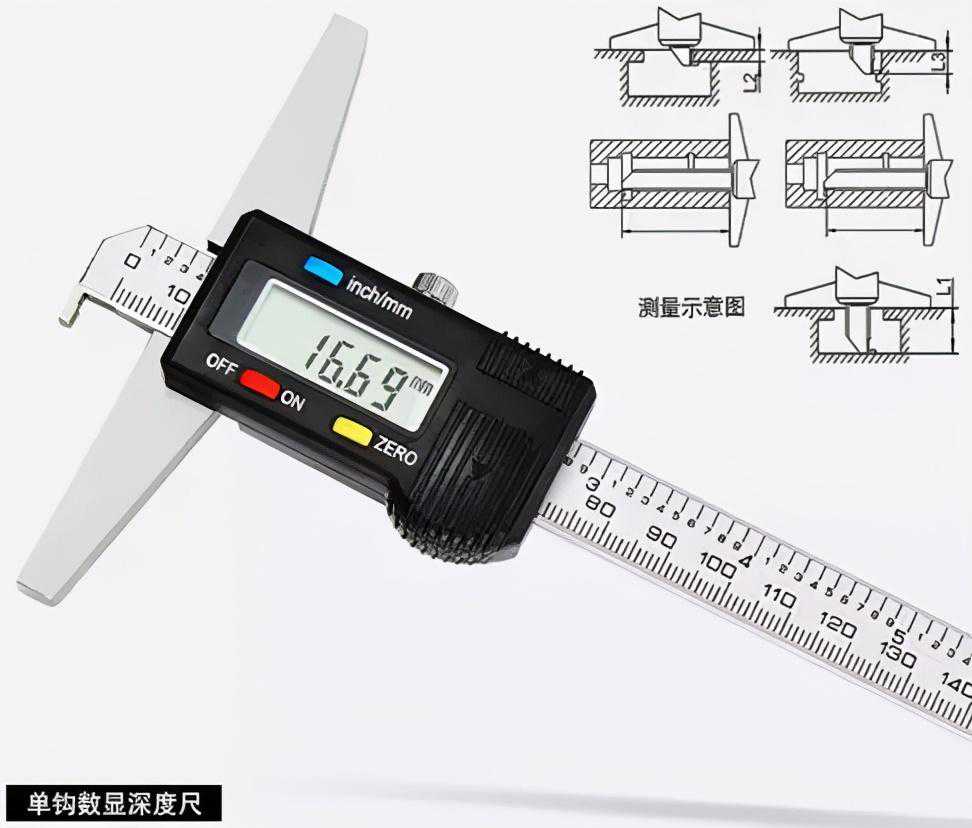

常见深度游标卡尺分为普通型、单钩型、双钩型，测量原理图分别如下
螺旋测微器

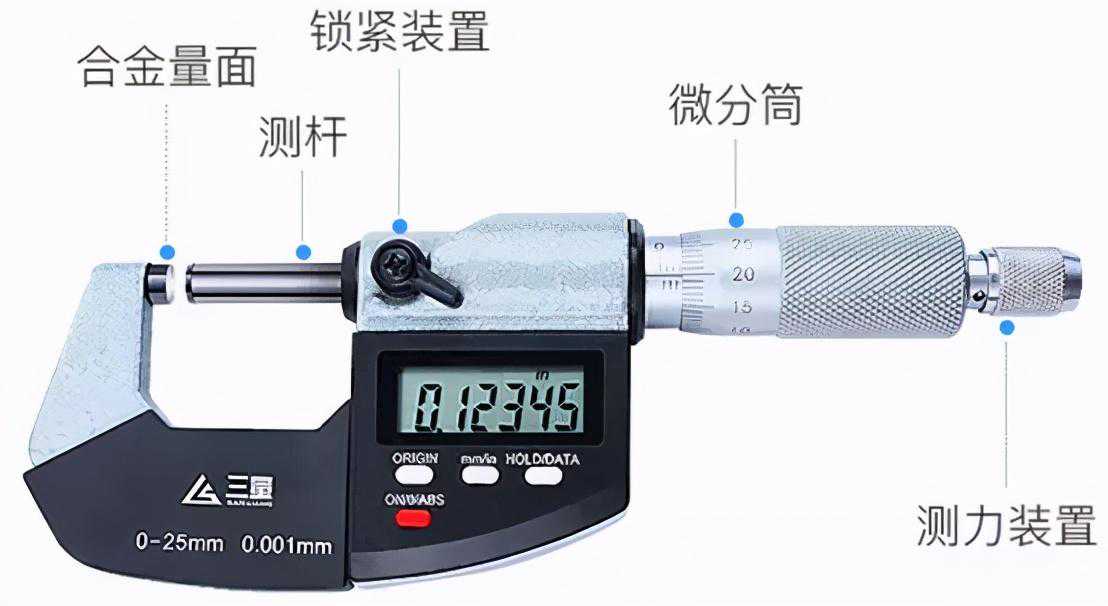

螺旋测微器又称千分尺、螺旋测微仪、分厘卡，是比游标卡尺更精密的测量长度的工具，用它测长度可以准确到0.01mm，测量范围为几个厘米。它的一部分加工成螺距为0.5mm的螺纹，当它在固定套管B的螺套中转动时，将前进或后退，活动套管C和螺杆连成一体，其周边等分成50个分格。螺杆转动的整圈数由固定套管上间隔0.5mm的刻线去测量，不足一圈的部分由活动套管周边的刻线去测量，最终测量结果需要估读一位小数。结构如下

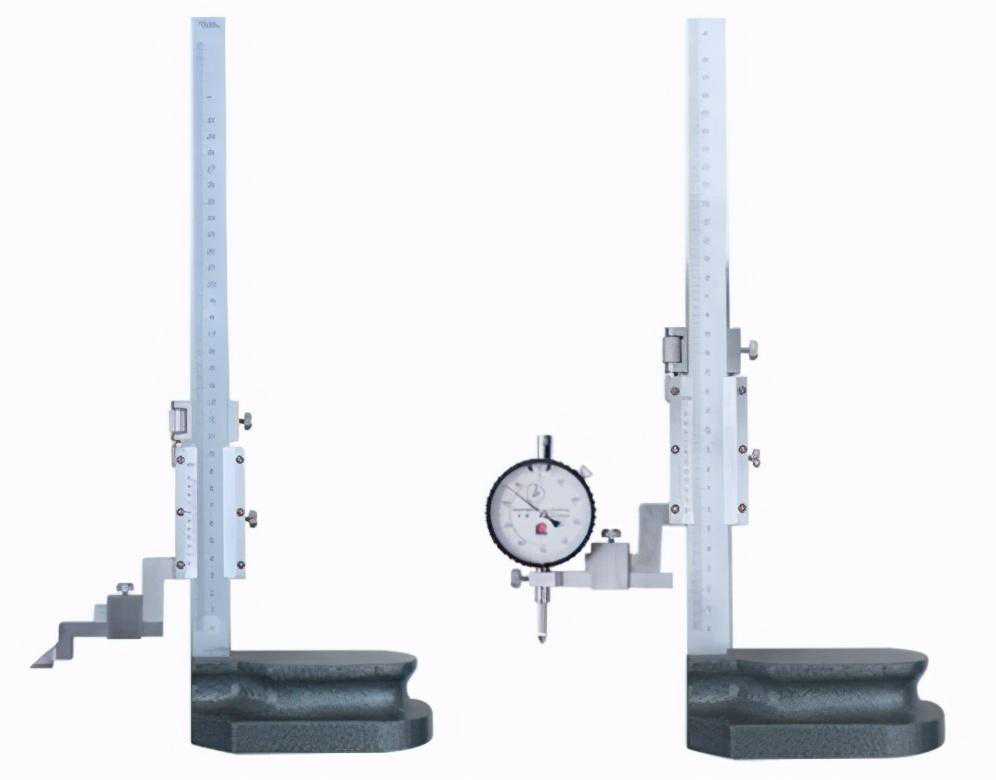

高度尺
高度尺，也被称为高度游标卡尺。顾名思义，它的主要用途是测量工件的高度，另外还经常用于测量形状和位置公差尺寸，有时也用于划线。根据使用的情况不同及多有单柱式与双柱式，双柱式主要应用于较精密或测量范围较大的场合。

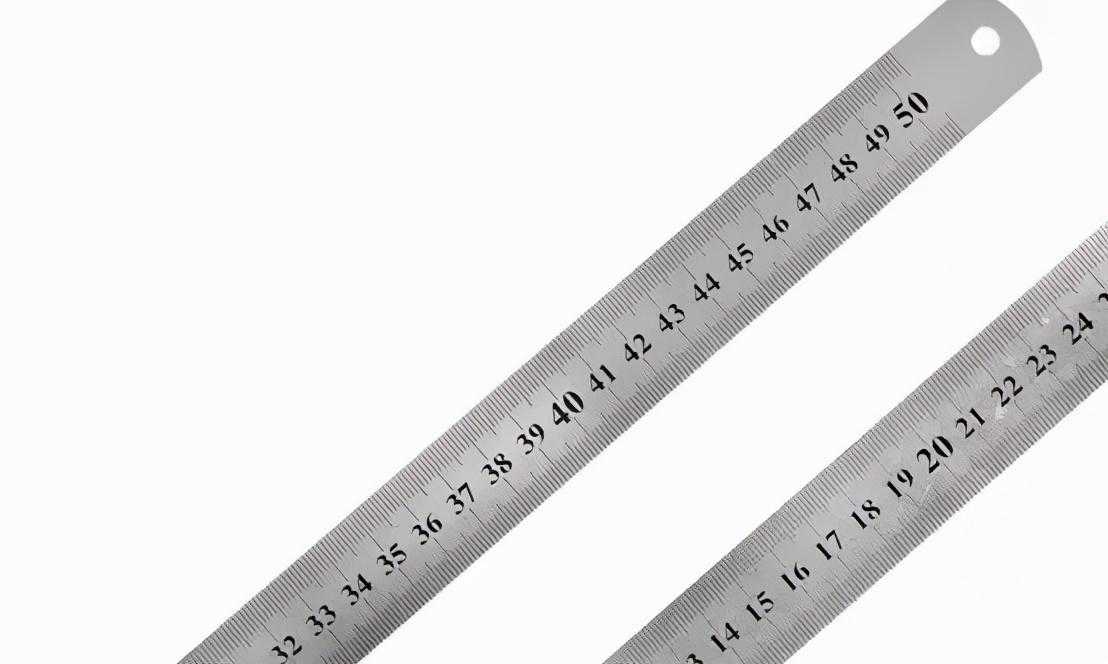

钢直尺
钢直尺是最简单的长度量具，它的长度有150，300，500和1000mm四种规格。由于钢直尺的刻线间距为1mm，而刻线本身的宽度就有0.1～0.2mm，所以测量时读数误差比较大，只能读出毫米数，即它的最小读数值为1mm，比1mm小的数值，只能估计而得。

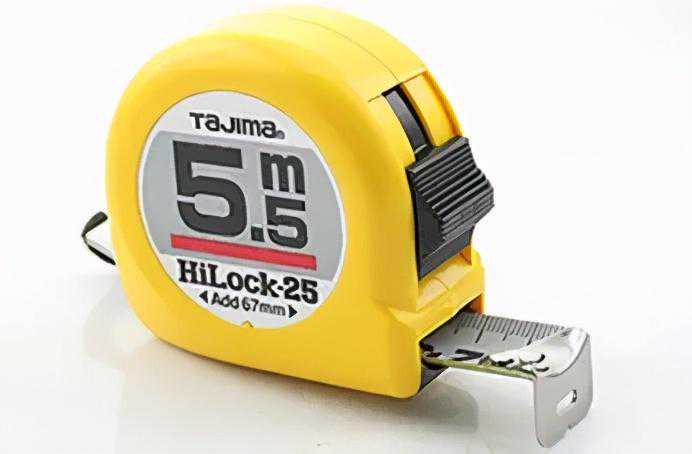

卷尺
卷尺是日常生活中常用的工量具，在车间常看到的是钢卷尺。

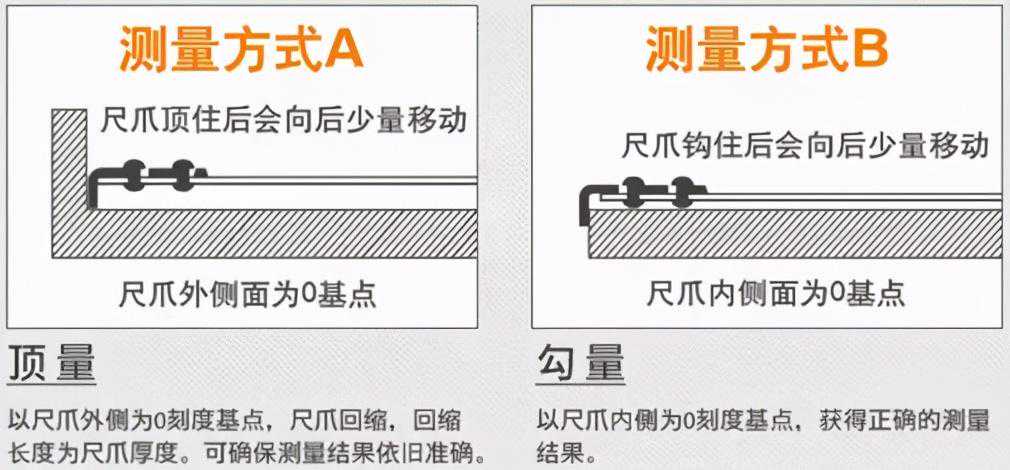

常用测量方式
塞尺

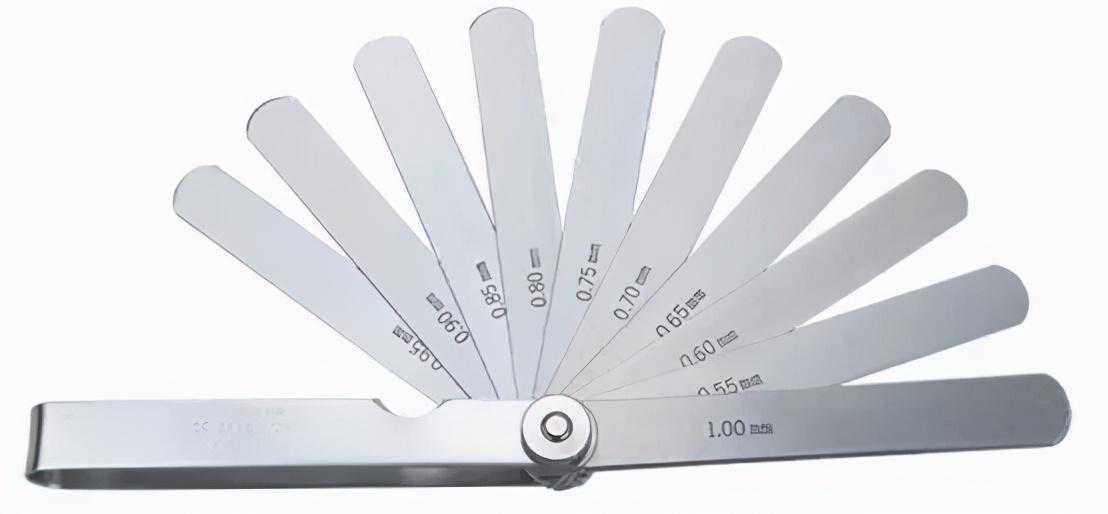

塞尺，是一种测量工具，主要用于间隙间距的测量，是由一组具有不同厚度级差的薄钢片组成的量规。塞片一般可通过拆卸螺丝而单片使用。
高度仪
高度仪高度仪（又名测高仪）是用于测量空间点位相对地面高度的仪器,广泛应用于在线或批量检测，可测量高度、深度、槽宽、内外径、孔心距、轴心距、平面度、平行度、垂直度等。
常见测量方式
三坐标测量仪
三坐标测量仪三轴均有气源制动开关及微动装置，可实现单轴的精密传动，采用高性能数据采集系统。应用于产品设计、模具装备、齿轮测量、叶片测量机械制造、工装夹具、汽模配件、电子电器等精密测量。
