什么是激光熔深焊接？激光焊接的原理可分为热传导型焊接和激光深熔焊接，激光焊接机的深熔焊通常使用光纤连续激光束来完成材料的连接。当功率密度小于104~105W/cm2为热传导焊，此时熔深浅、焊接速度慢；功率密度大于105~107W/cm2时，金属表面受热作用下凹成“孔穴”，形成深熔焊，具有焊接速度快、深宽比大的特点。

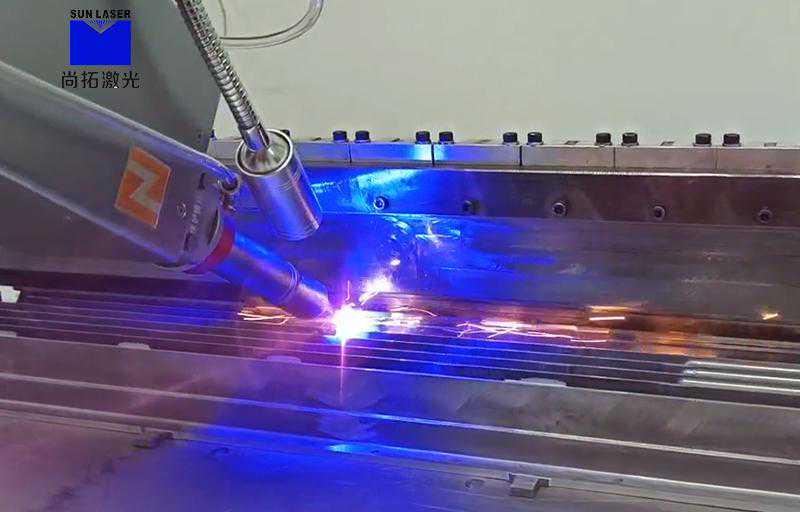

热传导焊跟深熔焊对比图
激光深熔焊接时主要工艺参数如下：
1、激光功率
激光焊接中存在一个激光能量密度阈值，低于此值，熔深很浅，一旦达到或超过此值，熔深会大幅度提高。只有当工件上的激光功率密度超过阈值（与材料有关），等离子体才会产生，这标志着稳定深熔焊的进行。如果激光功率低于此阈值，工件仅发生表面熔化，也即焊接以稳定热传导形式进行。而当激光功率密度处于小孔形成的临界条件附近时，深熔焊和传导焊交替进行，成为不稳定焊接过程，导致熔深波动很大。激光深熔焊时，激光功率同时控制熔透深度和焊接速度。焊接的熔深直接与光束功率密度有关，且是入射光束功率和光束焦斑的函数。一般来说，对一定直径的激光束，熔深随着光束功率提高而增加。
激光焊接
2、光束焦斑
光束斑点大小是激光焊接的最重要变量之一，因为它决定功率密度。但对高功率激光来说，对它的测量是一个难题，尽管已经有很多间接测量技术。
光束焦点衍射极限光斑尺寸可以根据光衍射理论计算，但由于聚焦透镜像差的存在，实际光斑要比计算值偏大。最简单的实测方法是等温度轮廓法，即用厚纸烧焦和穿透聚丙烯板后测量焦斑和穿孔直径。这种方法要通过测量实践，掌握好激光功率大小和光束作用的时间。
3、材料吸收值
材料对激光的吸收取决于材料的一些重要性能，如吸收率、反射率、热导率、熔化温度、蒸发温度等，其中最重要的是吸收率。影响材料对激光光束的吸收率的因素包括两个方面：首先是材料的电阻系数，经过对材料抛光表面的吸收率测量发现，材料吸收率与电阻系数的平方根成正比，而电阻系数又随温度而变化；其次，材料的表面状态（或者光洁度）对光束吸收率有较重要影响，从而对焊接效果产生明显作用。
4、焊接速度
焊接速度对熔深影响较大，提高速度会使熔深变浅，但速度过低又会导致材料过度熔化、工件焊穿。所以，对一定激光功率和一定厚度的某特定材料有一个合适的焊接速度范围，并在其中相应速度值时可获得最大熔深。
焊接速度对熔池的影响
5、保护气体
保护气体有三种：氩气、氦气、氮气。激光焊接过程常使用惰性气体来保护熔池，当某些材料焊接可不计较表面氧化时则也可不考虑保护，但对大多数应用场合则常使用氦、氩、氮等气体作保护，使工件在焊接过程中免受氧化。
使用保护气体的第二个作用是保护聚焦透镜免受金属蒸气污染和液体熔滴的溅射。特别是在高功率激光焊接时，由于其喷出物变得非常有力，此时保护透镜则更为必要。
保护气体吹气方式对熔池的影响
保护气体的第三个作用是对驱散高功率激光焊接产生的等离子屏蔽很有效。金属蒸气吸收激光束电离成等离子云，金属蒸气周围的保护气体也会因受热而电离。如果等离子体存在过多，激光束在某种程度上会被等离子体消耗。等离子体作为第二种能量存在于工作表面，使得熔深变浅、焊接熔池表面变宽。通过增加电子与离子和中性原子三体碰撞来增加电子的复合速率，以降低等离子体中的电子密度。中性原子越轻，碰撞频率越高，复合速率越高；另一方面，只有电离能高的保护气体，才不致因气体本身的电离而增加电子密度。
6、透镜焦距
焊接时通常采用聚焦方式会聚激光，一般选用63~254mm(2.5”~10”)焦距的透镜。聚焦光斑大小与焦距成正比，焦距越短，光斑越小。但焦距长短也影响焦深，即焦深随着焦距同步增加，所以短焦距可提高功率密度，但因焦深小，必须精确保持透镜与工件的间距，且熔深也不大。由于受焊接过程中产生的飞溅物和激光模式的影响，实际焊接使用的最短焦深多为焦距126mm(5”)。当接缝较大或需要通过加大光斑尺寸来增加焊缝时，可选择254mm(10”)焦距的透镜，在此情况下，为了达到深熔小孔效应，需要更高的激光输出功率（功率密度）。
7、焦点位置
焊接时，为了保持激光功率密度，焦点位置至关重要。焦点与工件表面相对位置的变化直接影响焊缝宽度与深度。在大多数激光焊接应用场合，通常将焦点的位置设置在工件表面之下大约所需熔深的1/4处。
激光焊接设备
8、激光束位置
对不同的材料进行激光焊接时，激光束位置控制着焊缝的最终质量，特别是对接接头的情况比搭接接头的情况对此更为敏感。有些应用场合，被焊接工件的几何形状需要激光束偏转一个角度，当光束轴线与接头平面间偏转角度在100度以内时，工件对激光能量的吸收不会受到影响。
以上是尚拓小编对激光熔深焊接工艺参数进行的小结，虽然说熔深焊运用的比较多，但是不管是选择什么样的焊接方式，也不一定适用所以的产品，所以建议客户进行打样确认，根据自己的焊接要求定制激光焊接设备。
