摘要
直接设计非近轴衍射分束器仍然是很困难的。由于有相对较大的分束角，元件的特征尺寸一般等于或小于工作波长。因此，它通常超出近轴建模方法的范围。在此示例中，将迭代傅里叶变换算法（IFTA）和薄元件近似（TEA）用于衍射元结构的初始设计，然后将傅里叶模态法（FMM）应用于严格的性能评估。

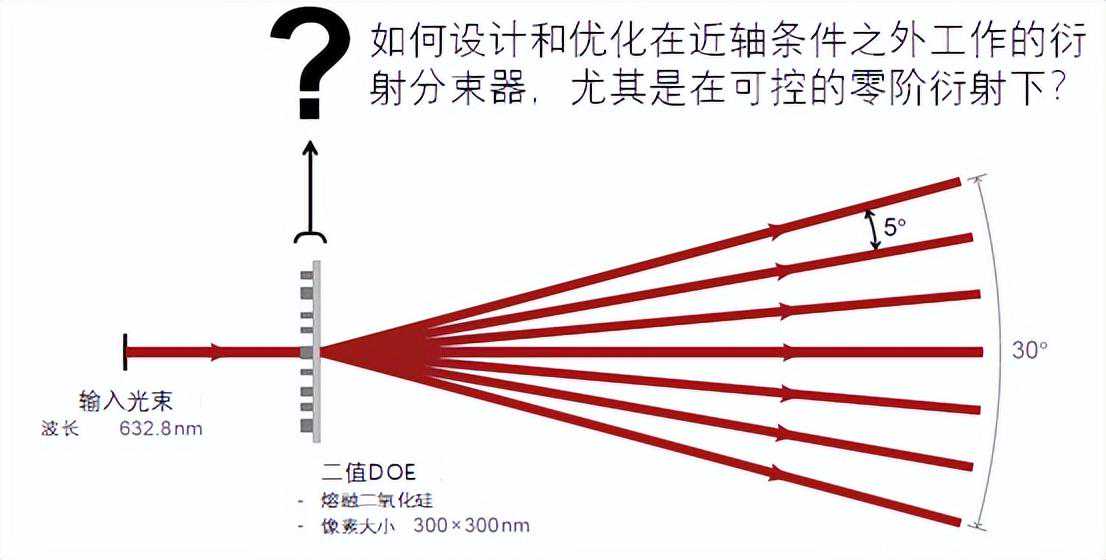

设计任务

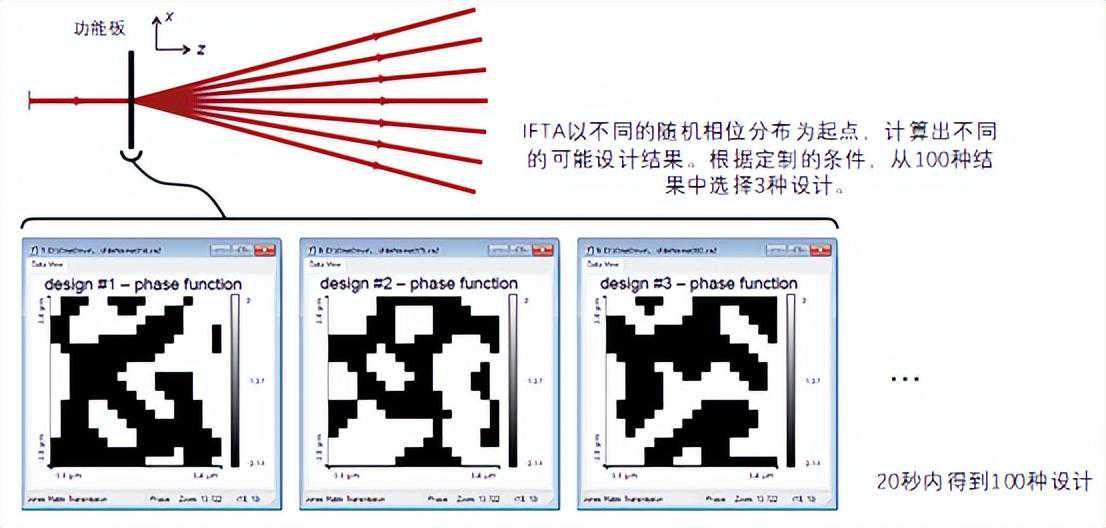

纯相位传输的设计
使用迭代傅立叶变换算法（IFTA）进行纯相位传输设计。

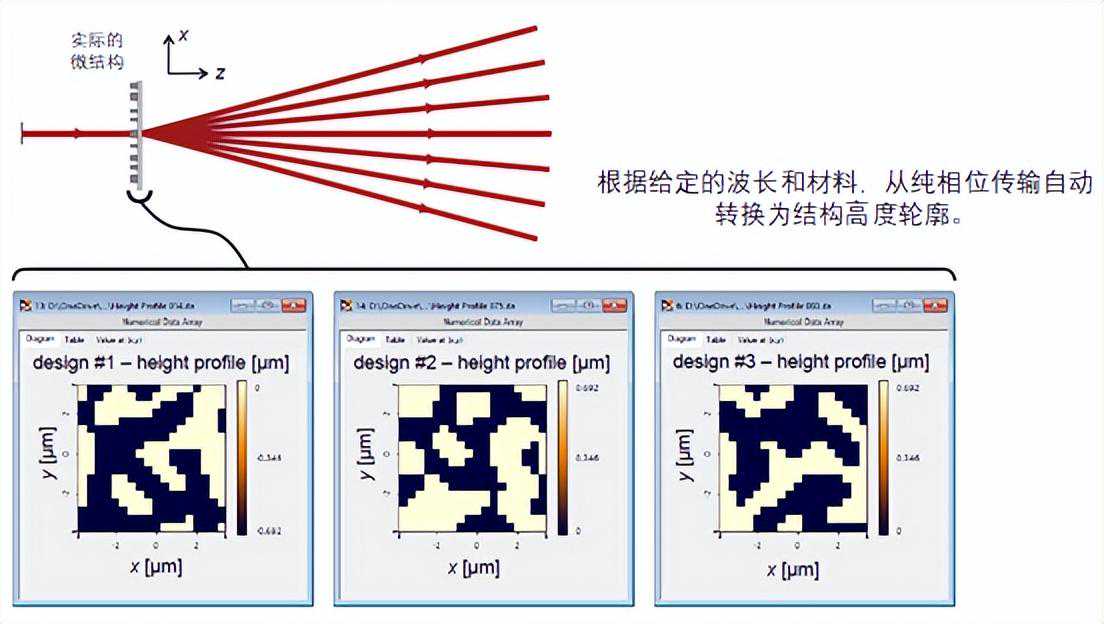

结构设计
在近轴假设下使用薄元近似（TEA）进行结构设计。

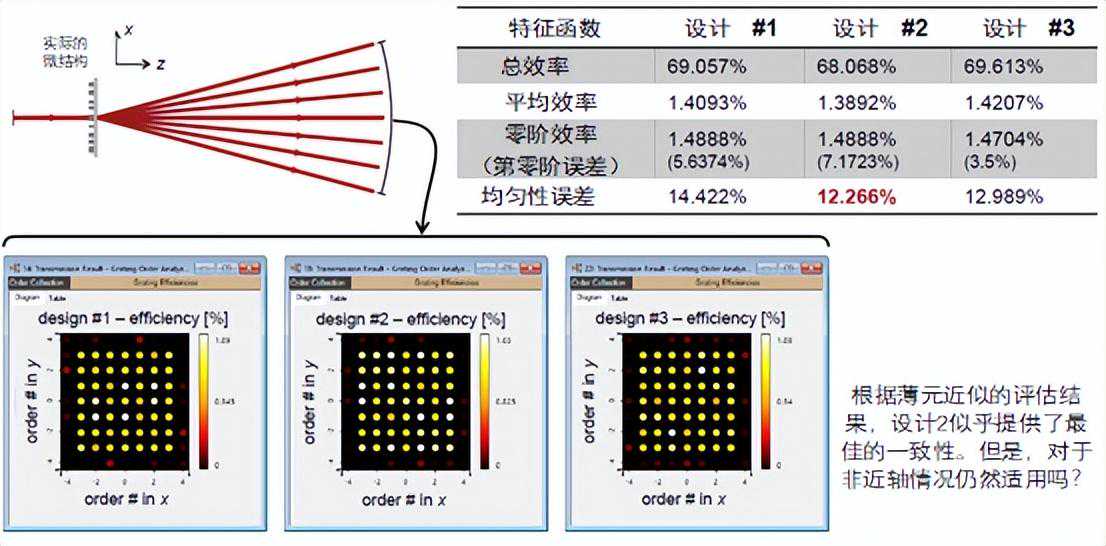

使用TEA进行性能评估
在近轴假设下使用TEA进行评估，即与设计方法相同

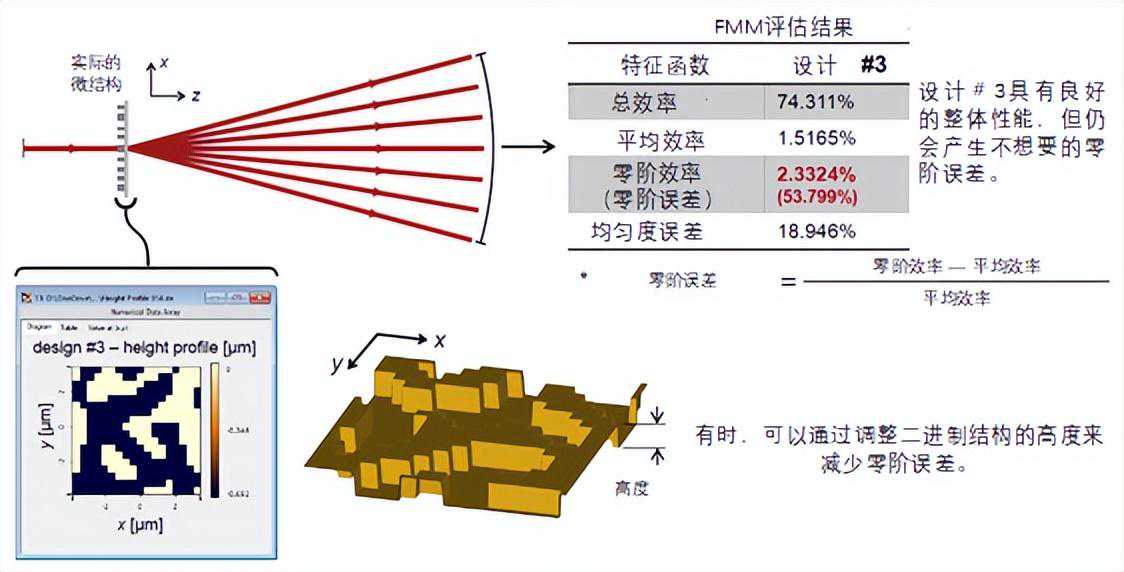

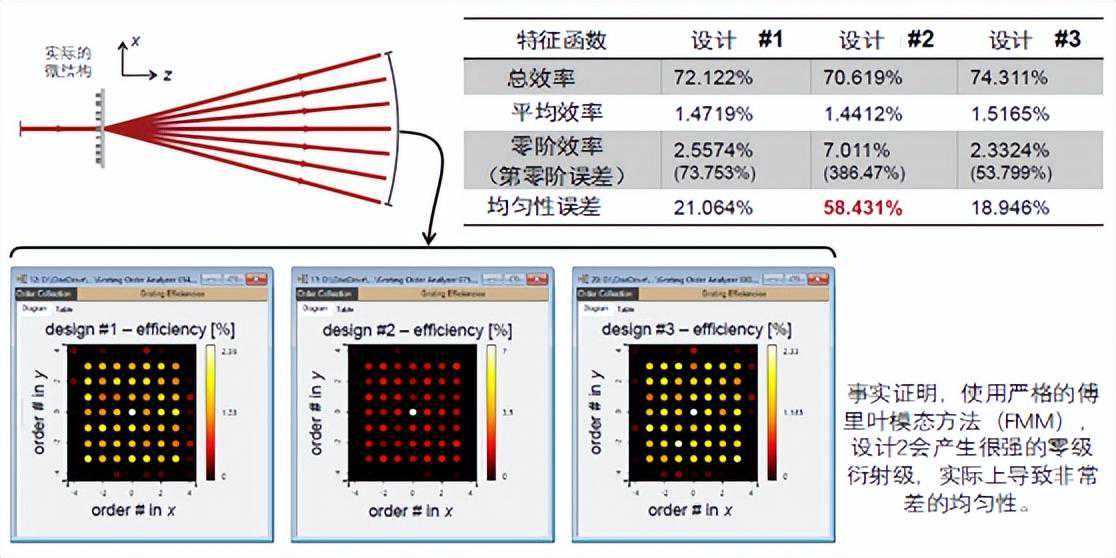

使用傅里叶模态法进行性能评估
使用严格的FMM进行评估以检查非近轴情况下的实际性能。

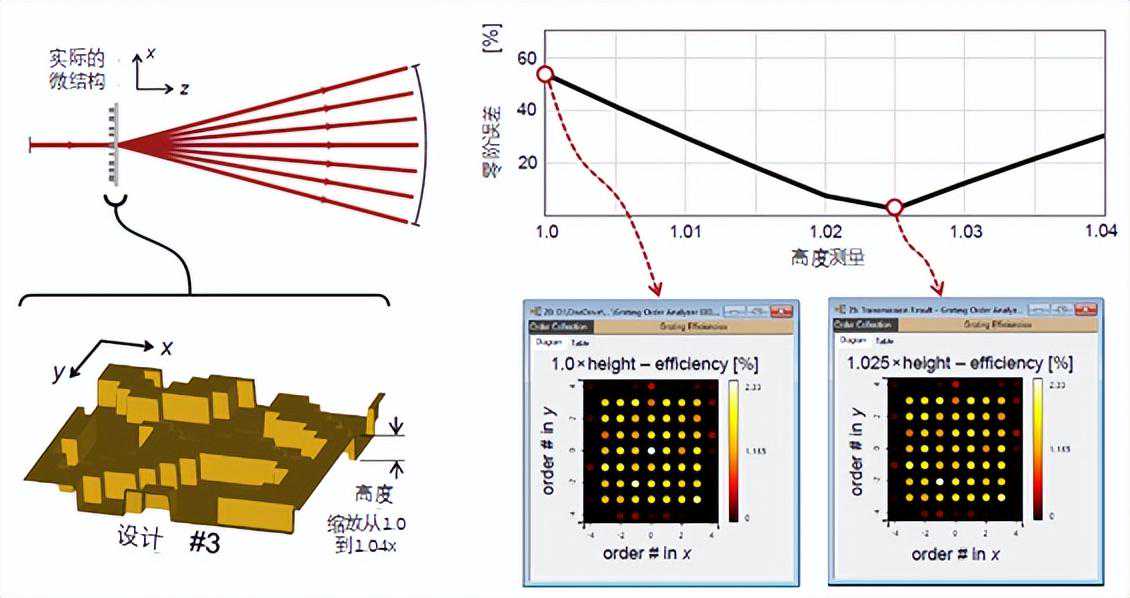

进一步优化–零阶调整
无需任何假设即可使用FMM直接进行结构优化。
进一步优化–零阶调整
无需任何假设即可使用FMM直接进行结构优化。
VirtualLabFusion一瞥
VirtualLabFusion中的工作流程
•使用IFTA设计纯相位传输
•在多运行模式下执行IFTA
•设计源于传输的DOE结构
−结构设计[用例]

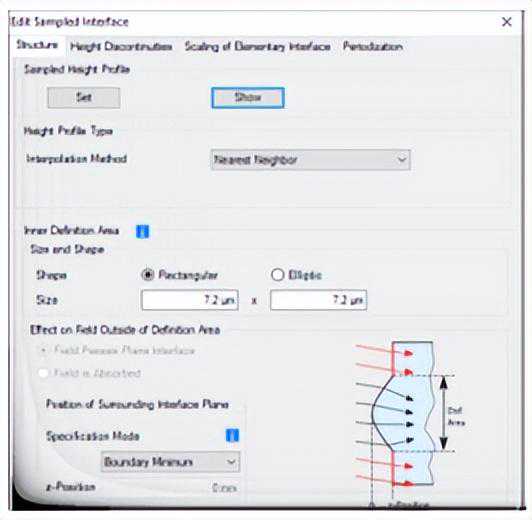

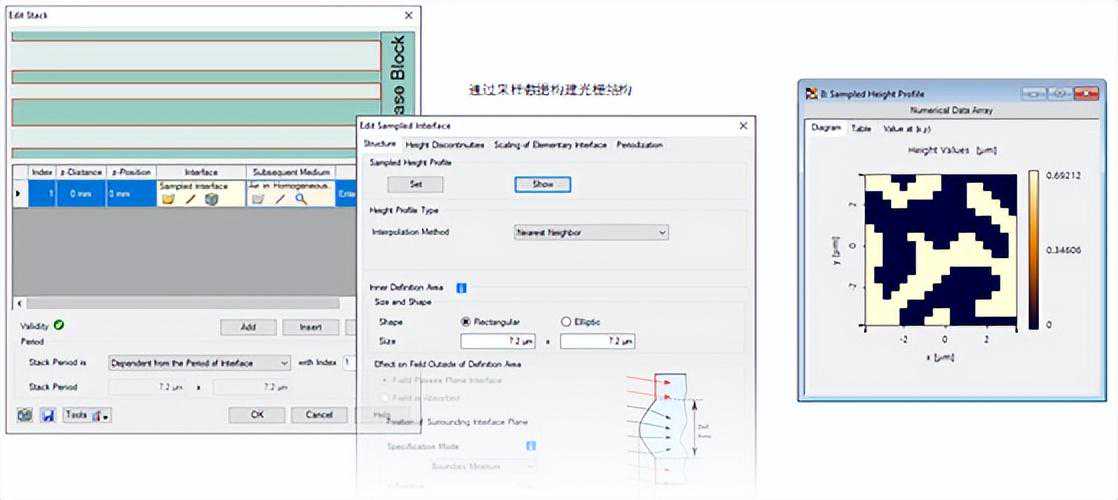

•使用采样表面定义光栅
−使用接口配置光栅结构[用例]
•参数运行的配置
−参数运行文档的使用[用例]
