大家好！最近难得空闲，本人制作了一款大功率电阻负载机，是采用单片机检测技术，机内负载自动选择，最大带载功率3000W。可以CV恒压模式，CC恒流模式，模式自动识别，还可以测试电池容量Ah和计算当前用电电量Wh。经过使用，我这个电阻负载与市场的电子负载基本不分上下。关键是价廉物美，一台1500W的电子负载需要上万元，我的电阻负载3000W只要几百元成本，关键是常规使用效果差不多。

本机工作原理：分段式自动切换，分四档控制，打开点12.5V,25.0V,50.0V100V,关闭点10.5V,22.0V,47.0V,关闭与打开留有间隙，以免继电器在一个控制点不停的开关切换，这是靠检测输入电压，来控制康铜丝的不同的电压匹配不同的电阻，这是初调环节，紧接着就是精密调节，利用用户给定的参数，电压设定和电流设定参数，使用全世界公认的PID算法（稳压，稳流），利用单片机里面的PWM模块1024级的精确控制，从而做到输出值与用户设定值完全相等。

本机使用效果：在使用时，电压与电流都是0.1的变化率，不会大跨步的改变，本单片机PWM控制精度是10位，即是1024，电压分辨率99.9/1024=0.0975，电流分辨率30.0/1024=0.0292，所以分辨率0.1，是完全可以的。

通俗的讲：意思是你输入一个电压值和电流值，开机，首先单片机判断是不是满足工作条件（设定电压值=输入电压值，设定电流值=工作电流值），工作电流缓慢上升，边工作边判断电压和电流，看看谁先到达极限条件，谁就开始PID算法控制（稳压和稳流），一直PID（稳压和稳流）持续下去，直到设定电压值=输入电压值，设定电流值=工作电流值，PID停止工作。

CV恒压模式：设定一个低于输入电压的电压值，本电阻负载工作在0-30.0A任意一个调整点上，直到输入电压等于你的设定电压，工作电流线性的慢慢变为0A，停止工作。

CC恒流模式：输出电流设定一个0-30.0A任意一个值，一直恒流稳定的工作，直到输入电压等于你的设定电压，工作电流线性的慢慢变为0A，停止工作。

CV，CC两种模式自动识别，自动切换。支持在线设定电压停止和设定电流调整

电阻负载的用途：几乎所有的电源产品的测试都需要用到电阻负载，尽管用一个简单的固定电阻就能对指定的电源进行测试和老化测试，但要对电源产品进行完整参数的测试，有多种工作模式的电阻负载还是必不可少的，因为它能模拟一个参数可任意变化的负载，从而可测试电源在各种普通状态和极限状态下的表现。蓄电池也是电源，蓄电池的放电和放电测试也是免不了指定放电参数，以免电池受到伤害。

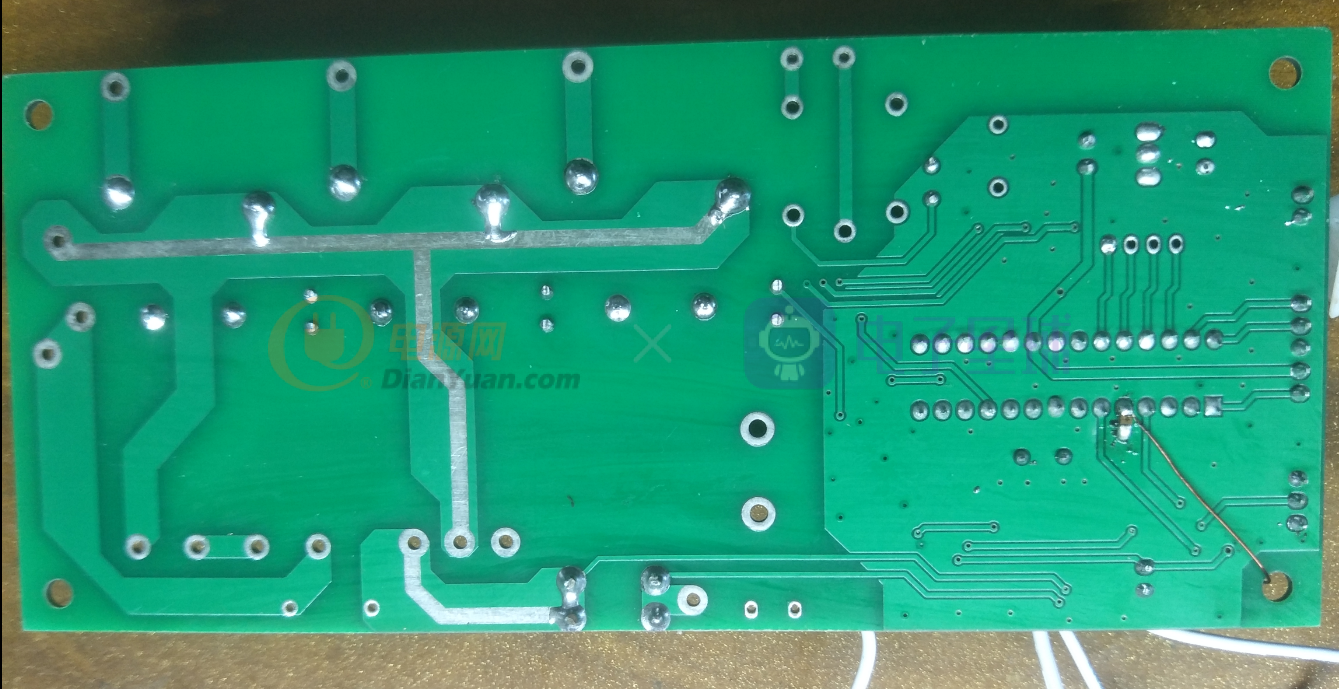

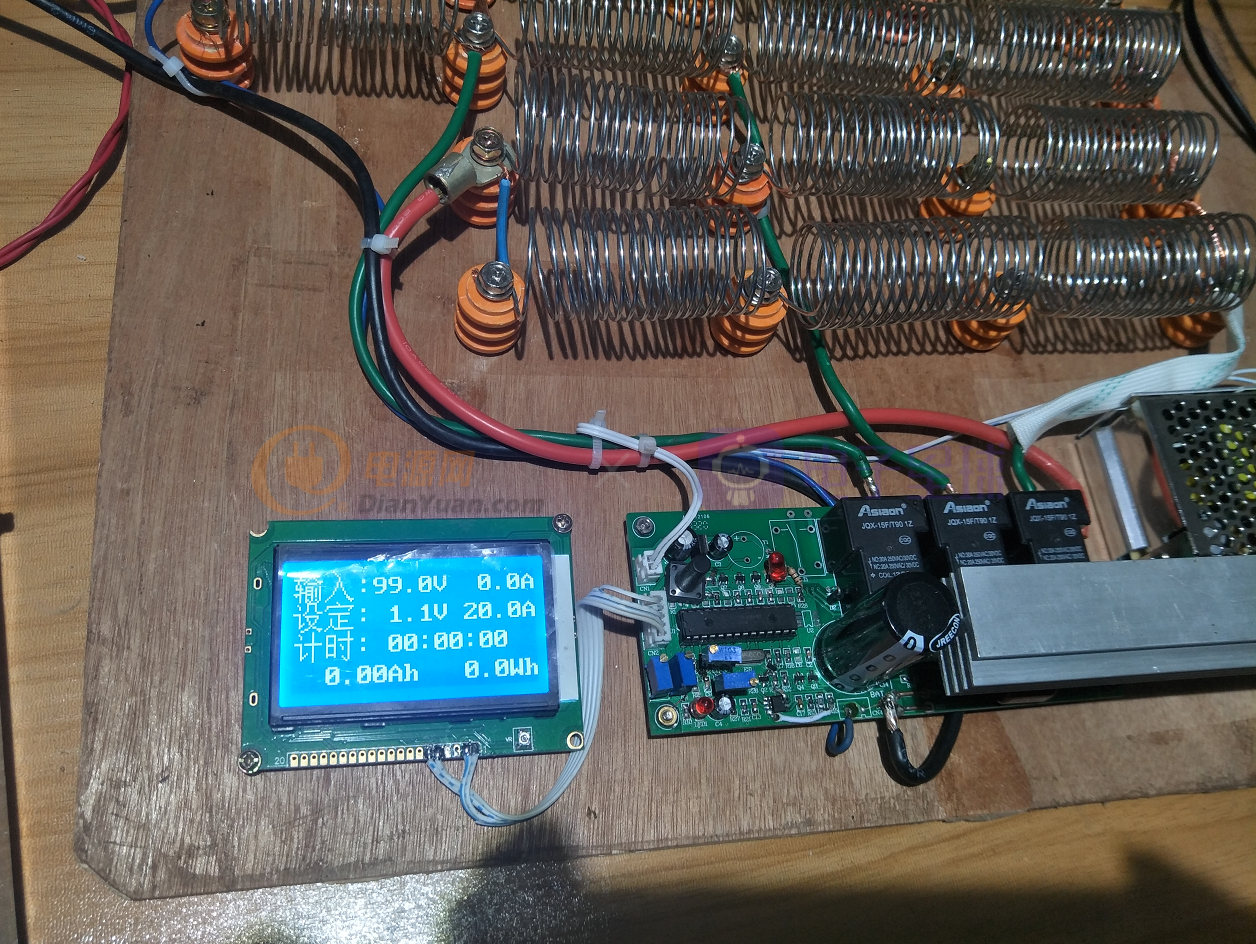

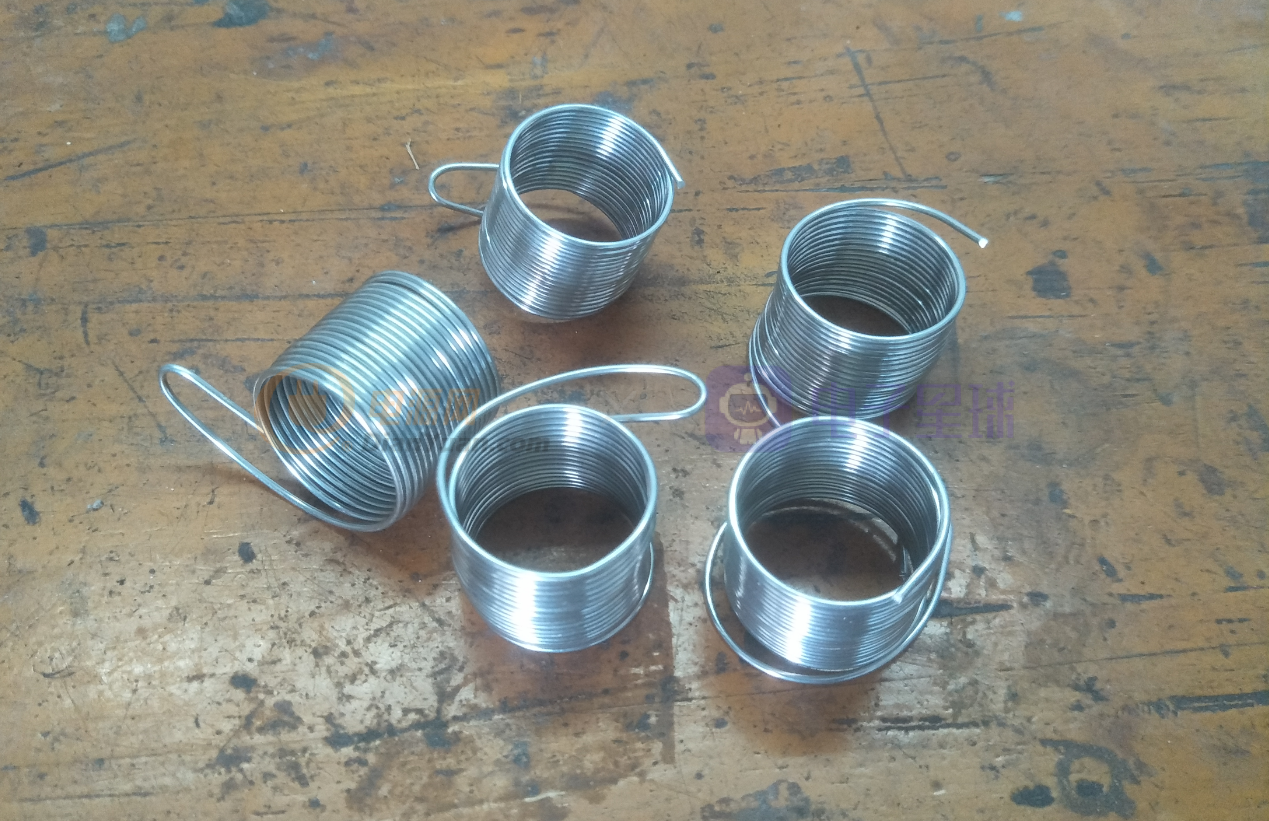

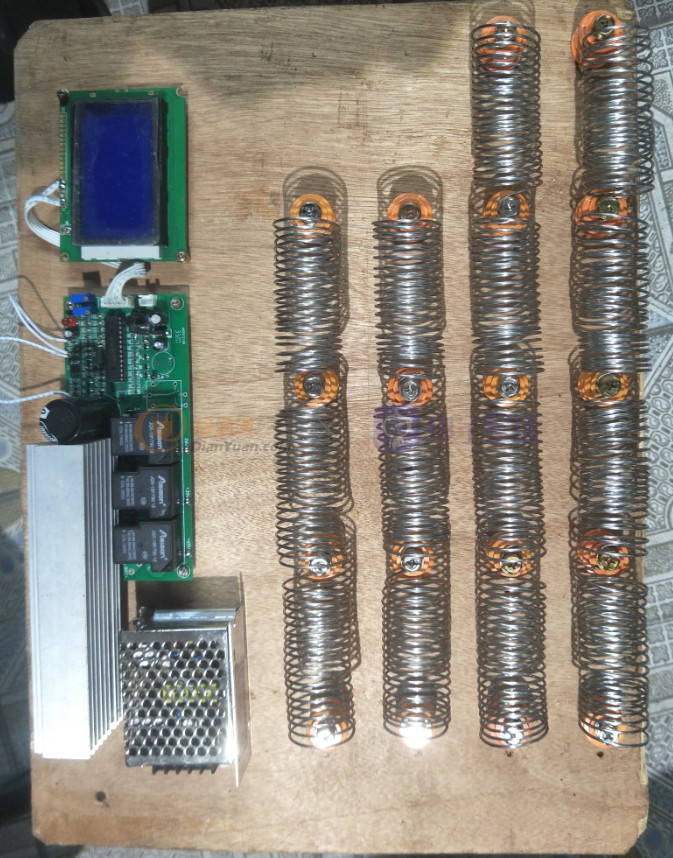

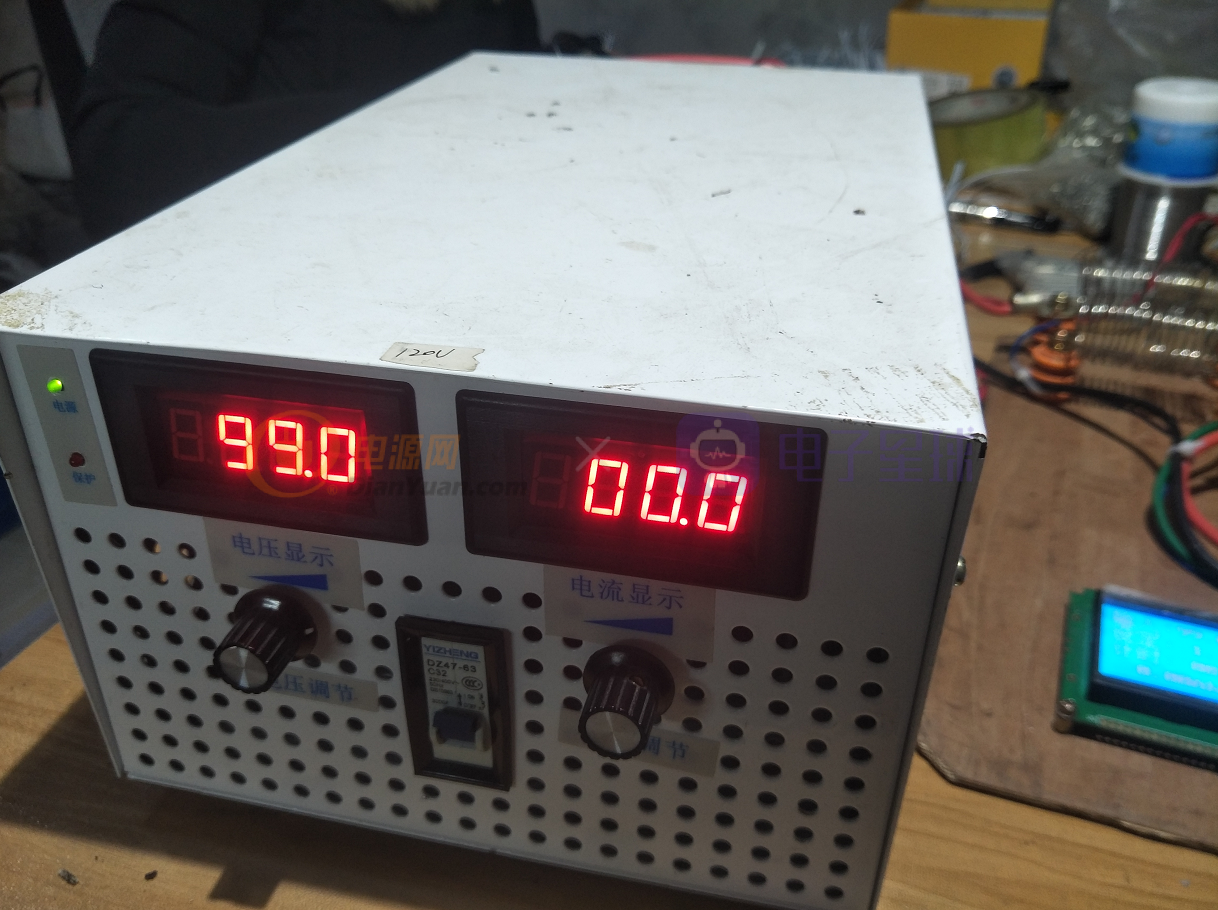

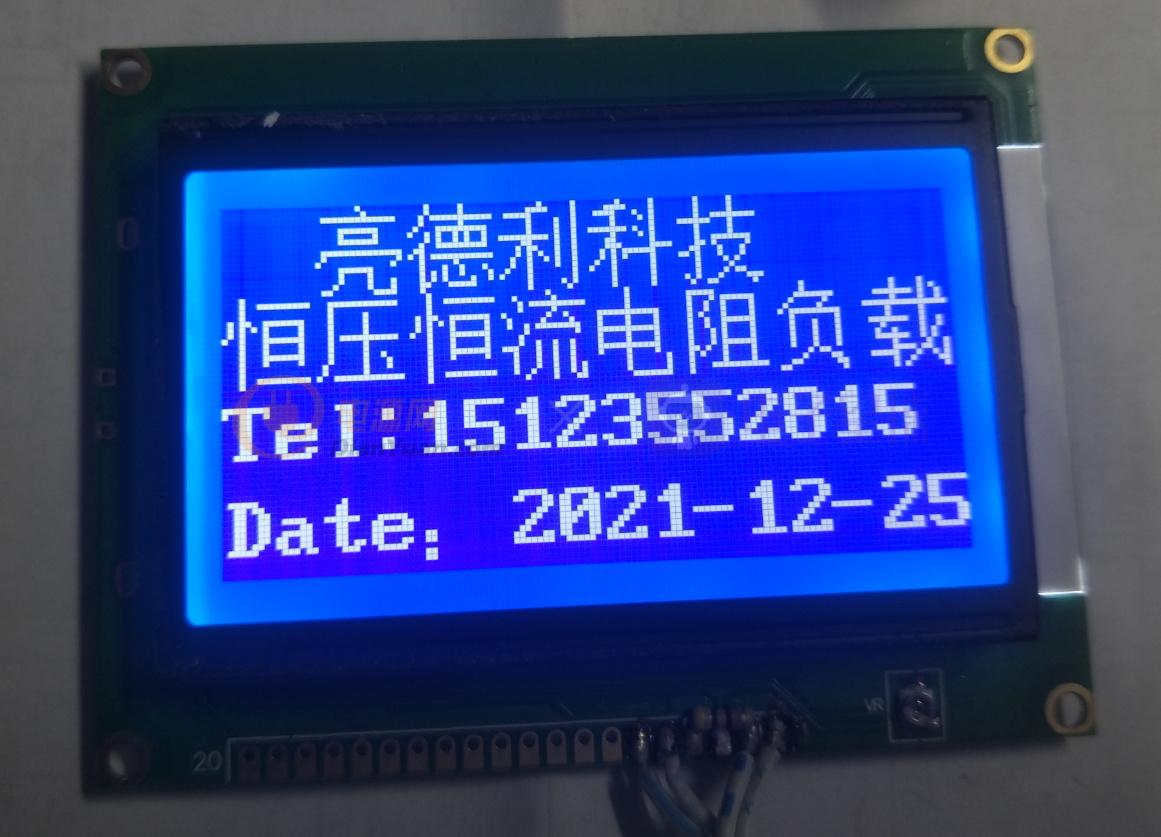

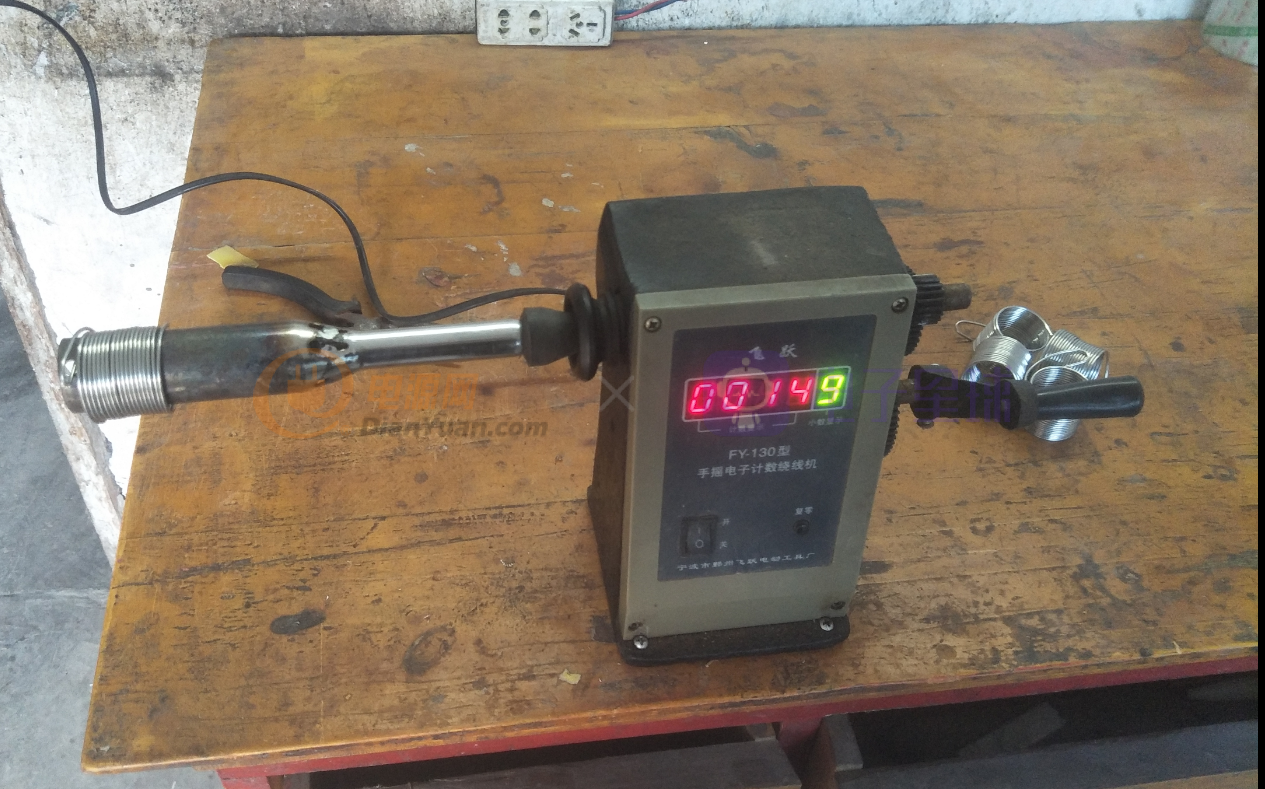

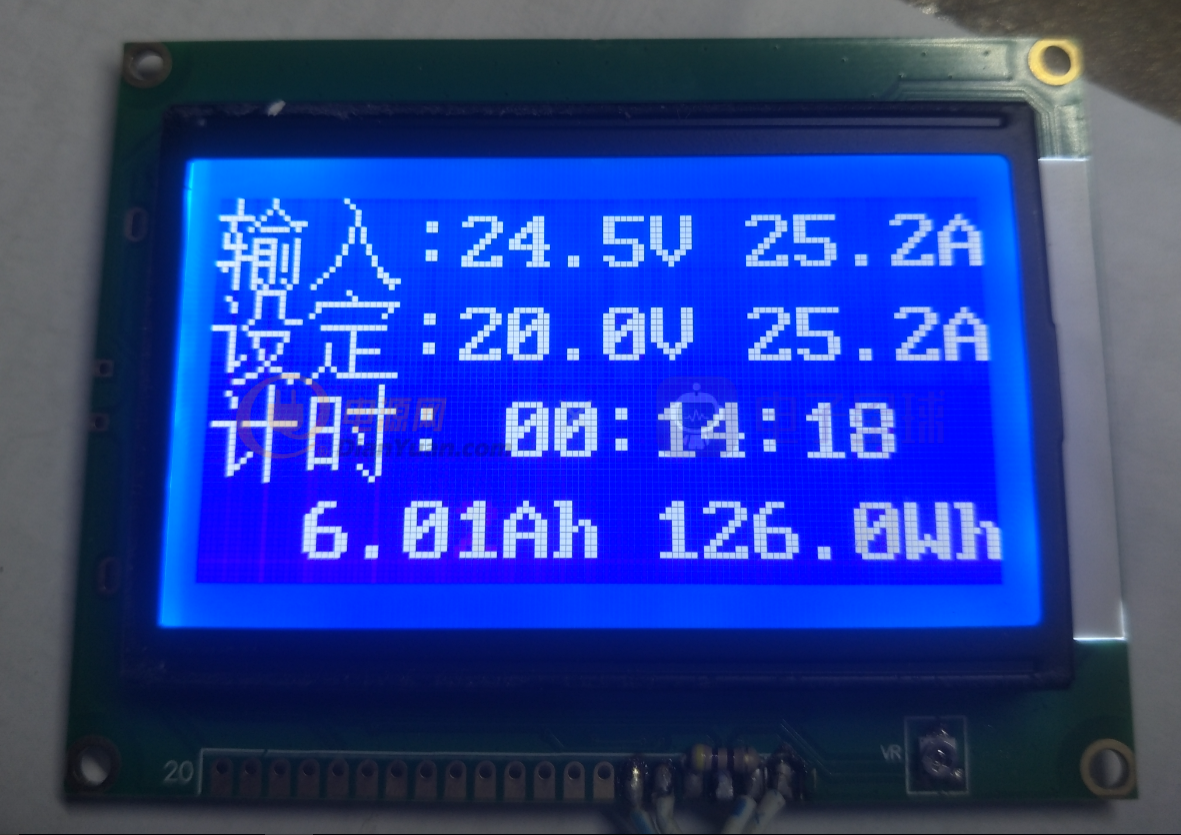

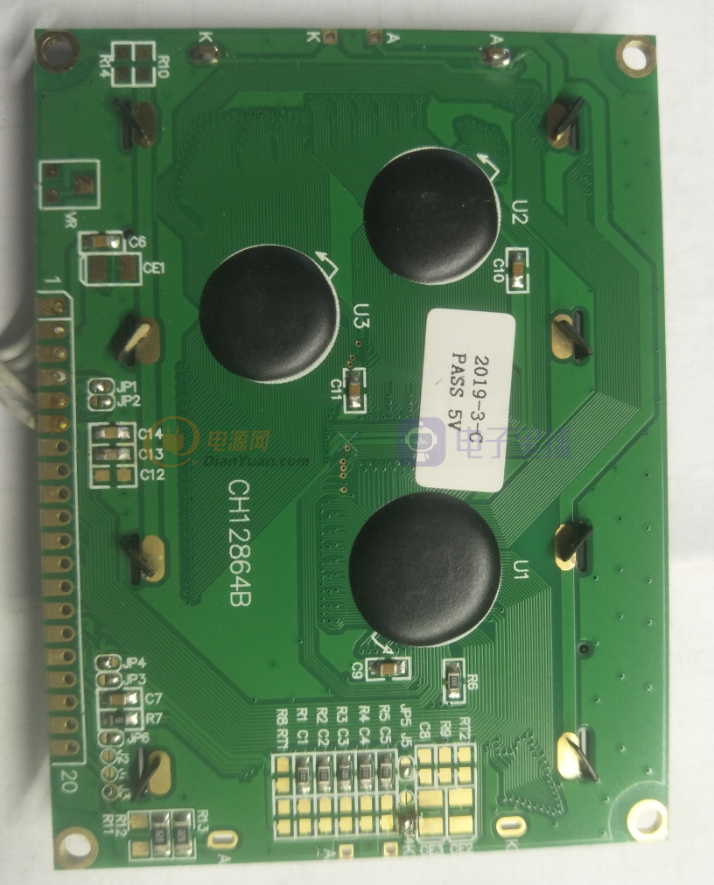

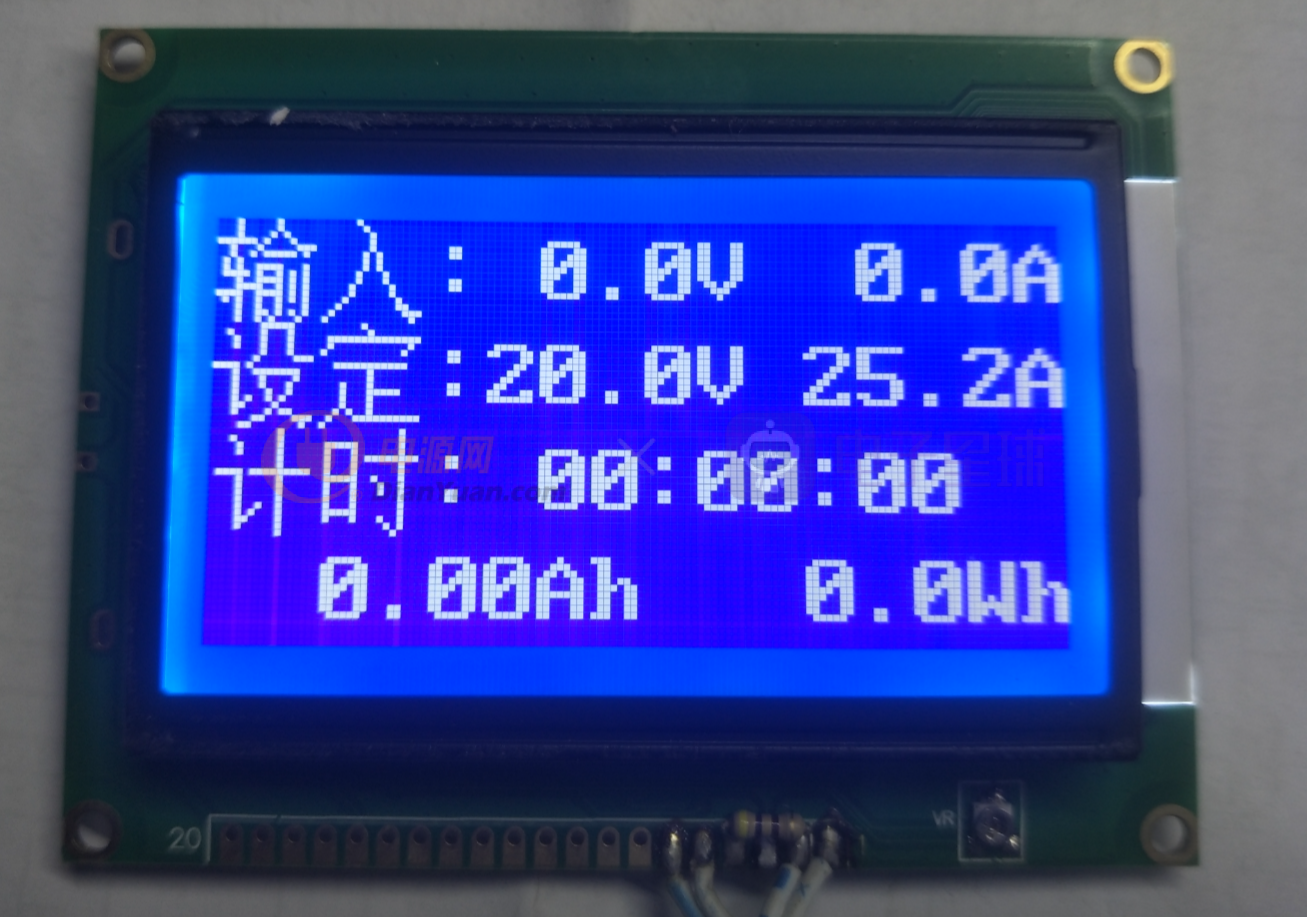

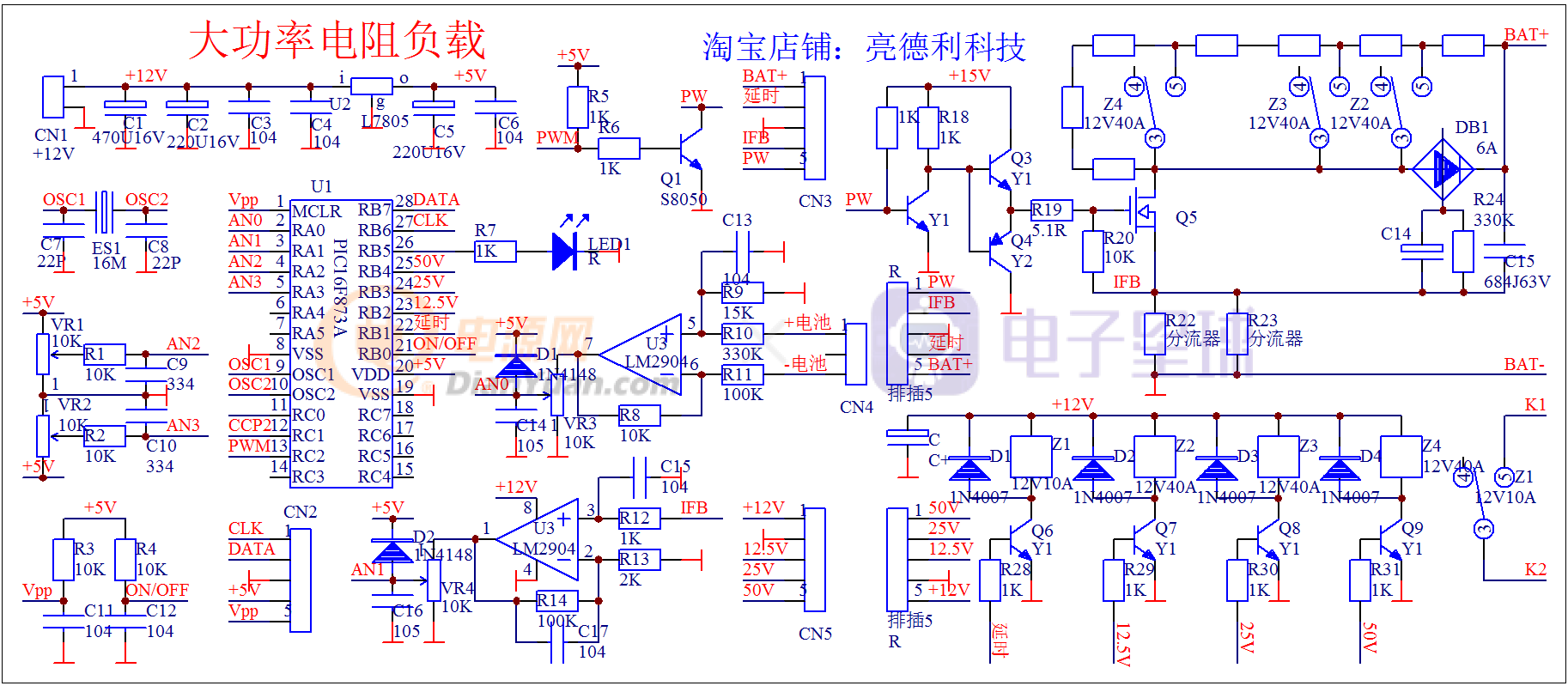

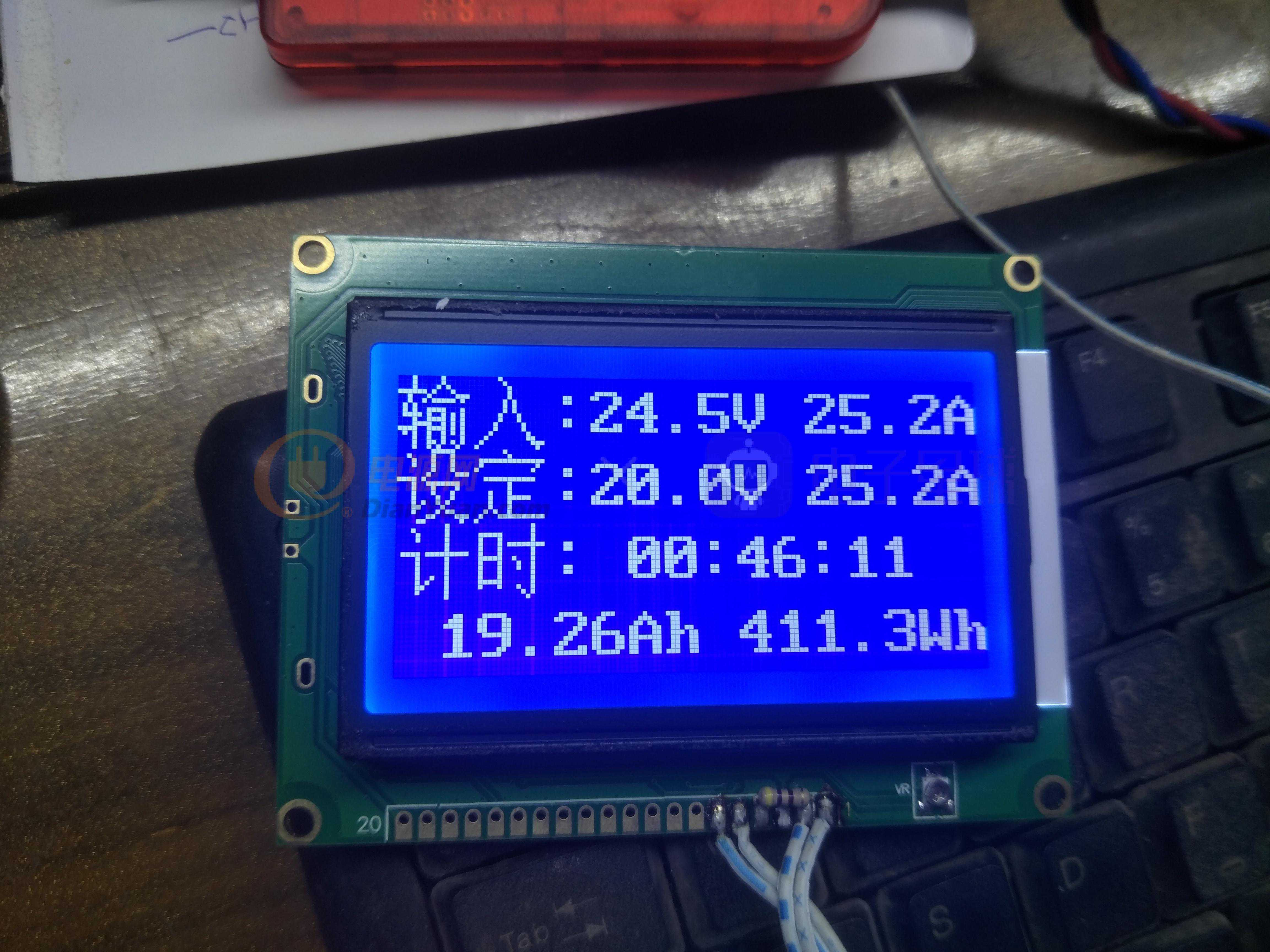

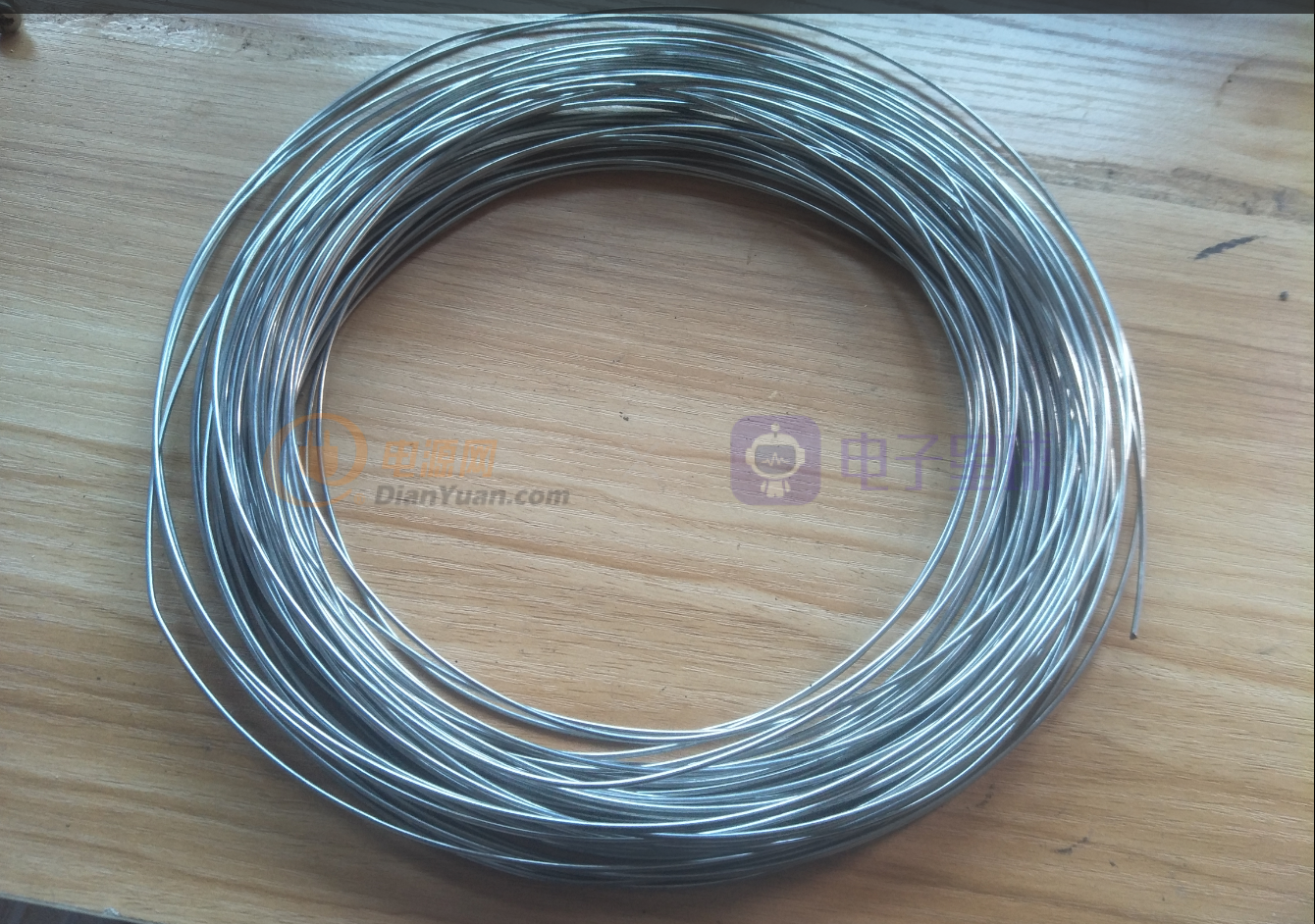

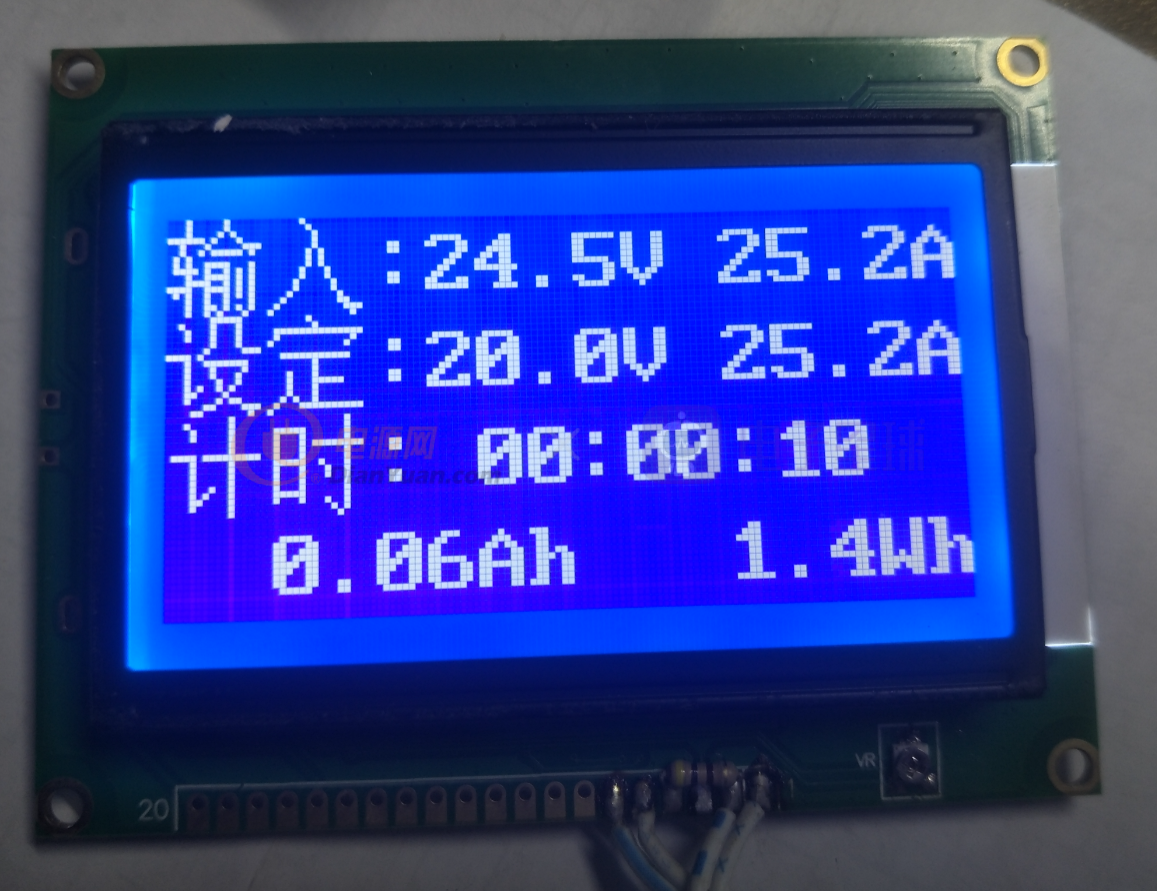

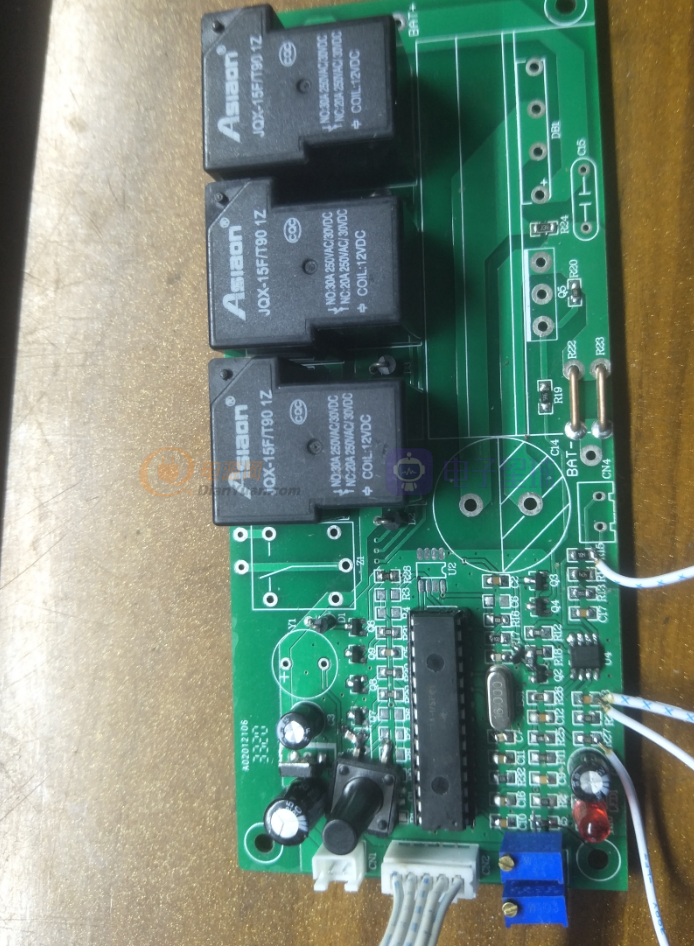

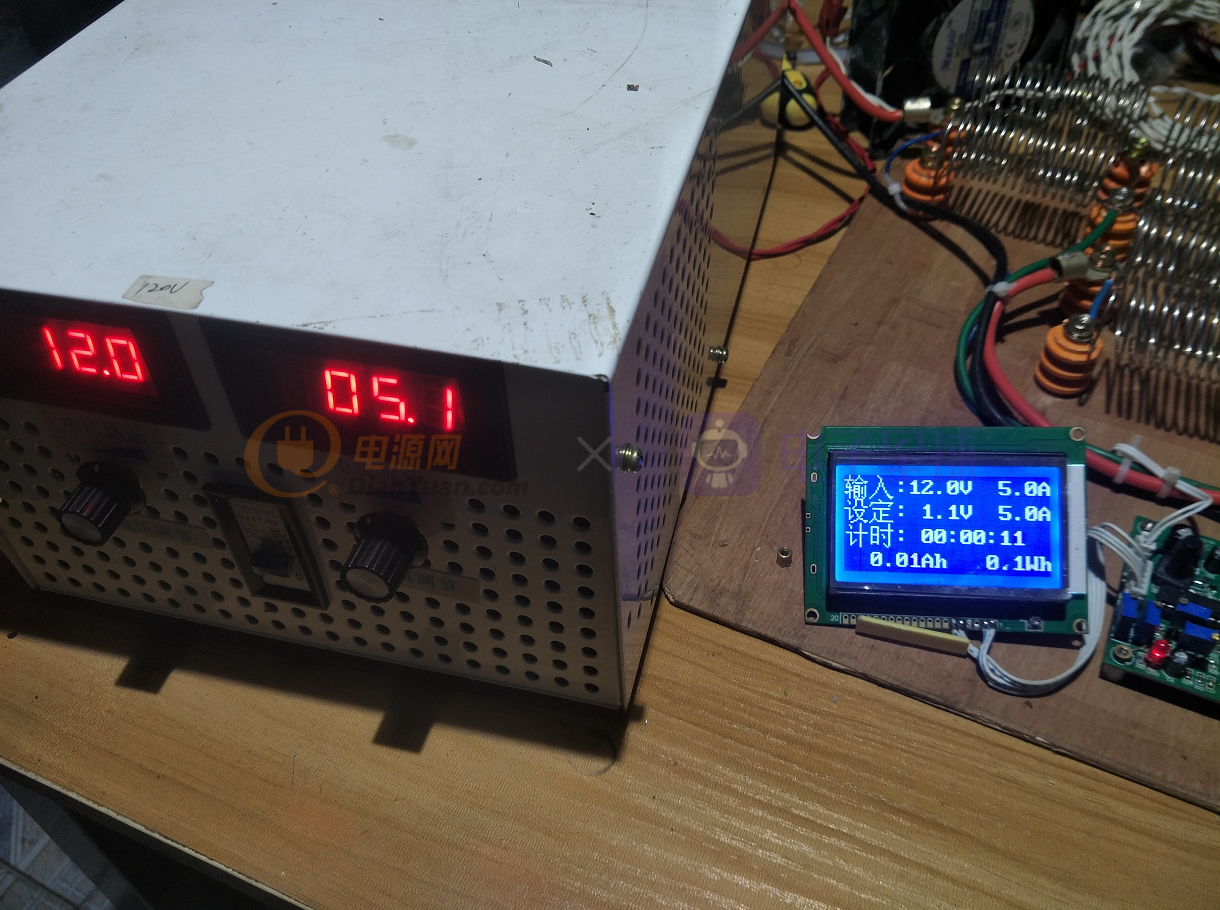

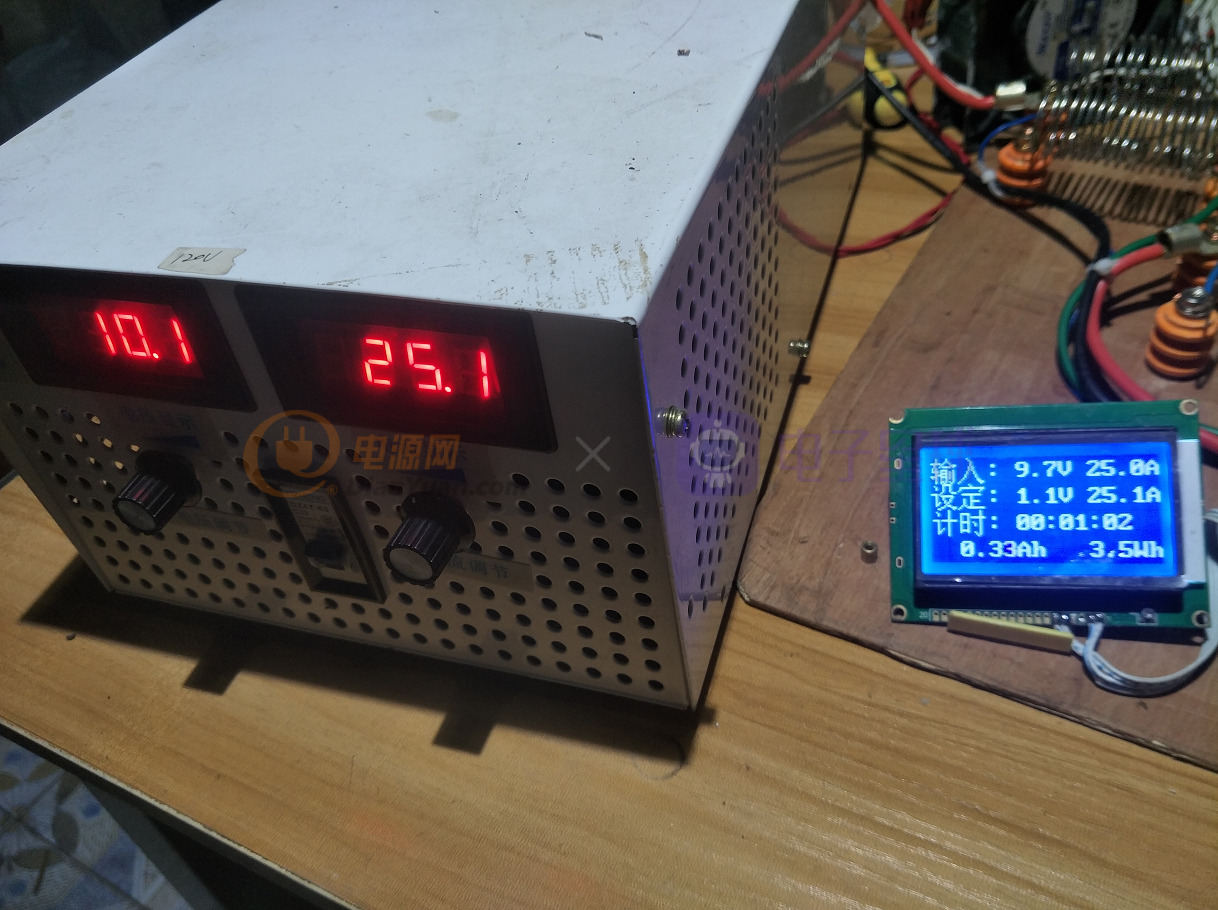

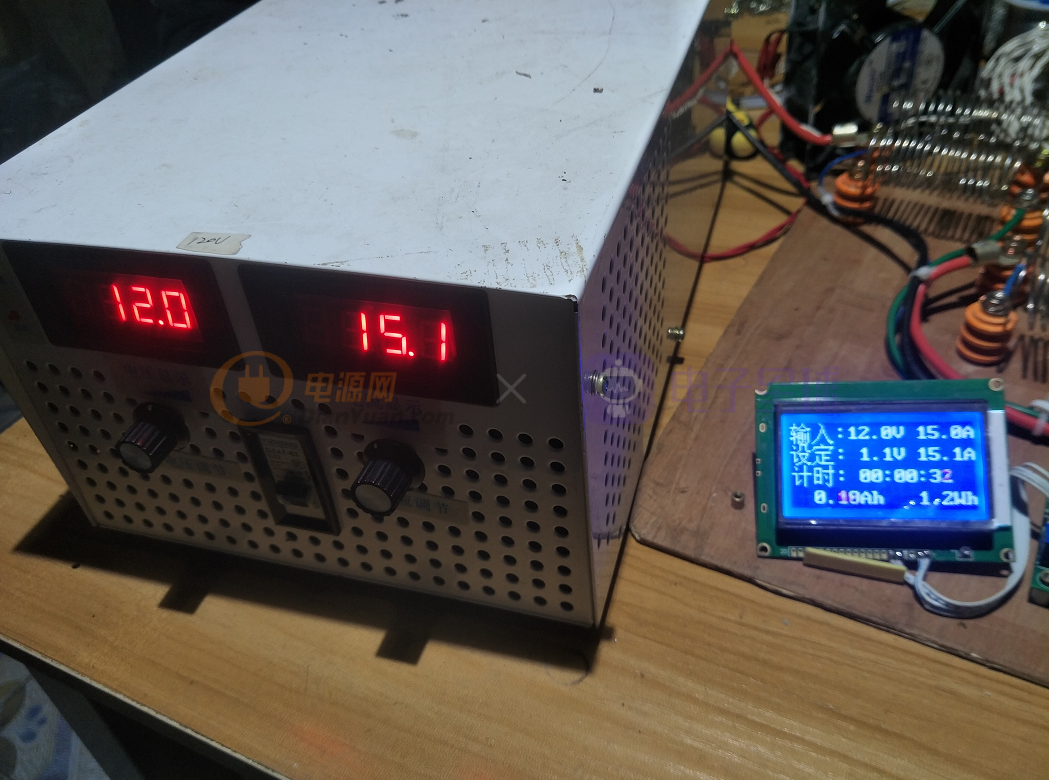

显示屏显示：
