保位阀
根据SH/T3005—201510.1.11执行机构的选择应符合下列规定：
如果使用气锁阀(airlock)，则安装在尽可能靠近执行机构的地方。与安全相关的附件，如停止阀(tripvalve)或泄放阀(dumpvalve)，安装时不得影响阀门的故障位置。气锁的气源应与阀门一样。气锁的设定值应高于执行机构所需最小压力。调节阀如果带气锁时，应配有压力表，用于指示薄膜或气缸内的压力；
气动单元组合仪表辅助元件，当调节阀的气源系统发生故障时，保卫阀能自动切断调节仪表与调节阀的通道，使调节阀的开度保证停止在故障前的位置，使工艺过程正常运行。当气源故障消除后又能自动恢复正常工作，因此，保卫阀可作为自动控制回路的安全保护装置。当供给气源正常，气源空气进入阀体气室膜片的下方，从而通过作用在膜片上的力产生向上的推力，使托盘向上运动，打开阀芯，直至与给定弹簧的弹力平衡。此时从调节仪表来的输出气压信号，通过阀体内部通道输出到执行机构气室，使调节阀动作。当气源压力低于临界安全压力时，此时作用在膜片上的推力就会减小，在弹簧的作用下，保卫阀关闭，使调节阀保持原位，当气源故障消除后又能迅速恢复正常工作。

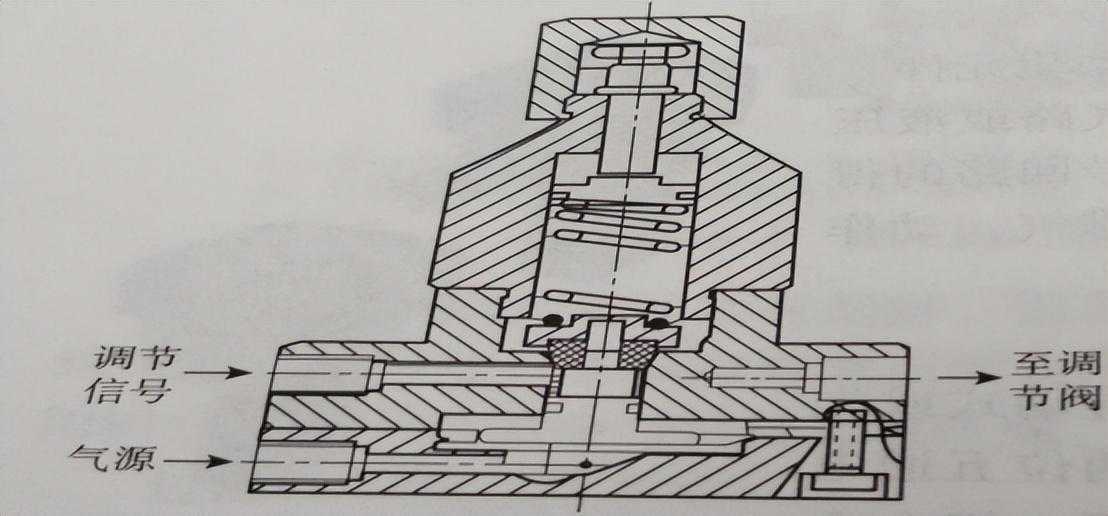

工作原理如下图：

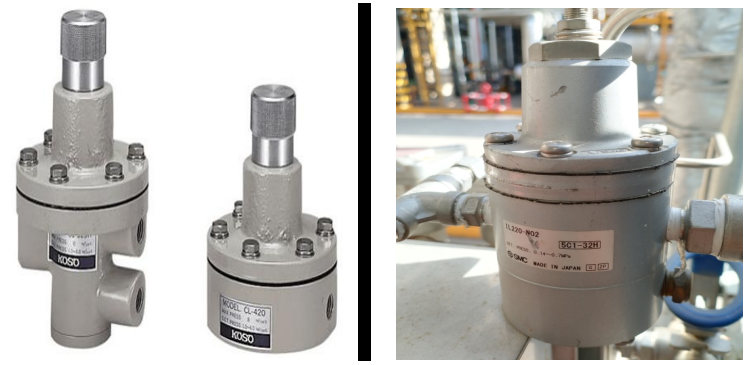

几种常见的保位阀：
06
快排阀
根据SH/T3020—20136.4.5对于快速开启、切断的气动执行机构，设置的快速冲压阀、快速排气阀及空气储罐等附件应由制造厂成套提供。
气动控制里重要的元件，单向型方向控制元件。常配置于气缸和换向阀之间，将气缸或管线中压缩空气迅速排放至大气中以增加气缸动作速度。

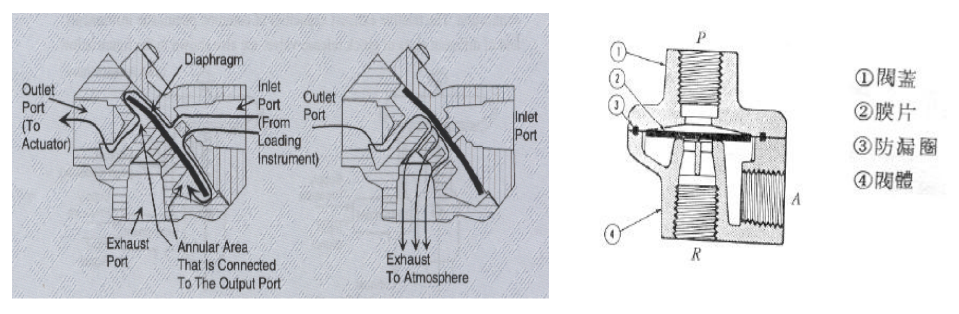

工作原理如下图：

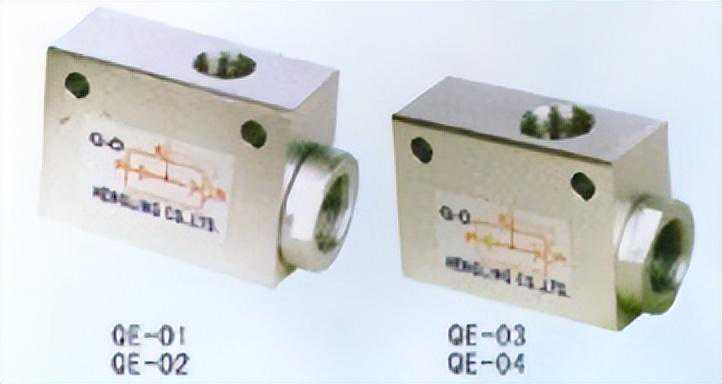

常见的快排阀：
07
止回阀
只允许空气单方向流动而不允许其作逆向运动。当气体由左侧口流入时，气体压力克服轻微的弹簧弹力而从右侧口流出，反之气体压力和弹簧弹力封闭了路径气体无法流通。该弹簧力一般可调。
工作原理如下图：
08
限位开关
根据SH/T3005—201510.1.12调节阀附件的选用应符合下列规定：指示调节阀的开、关状态时，应选用限位开关。限位开关类型宜为接近式干接点型或NUMAR型。带电磁阀的调节阀至少要带一个联锁位置指示的限位开关；

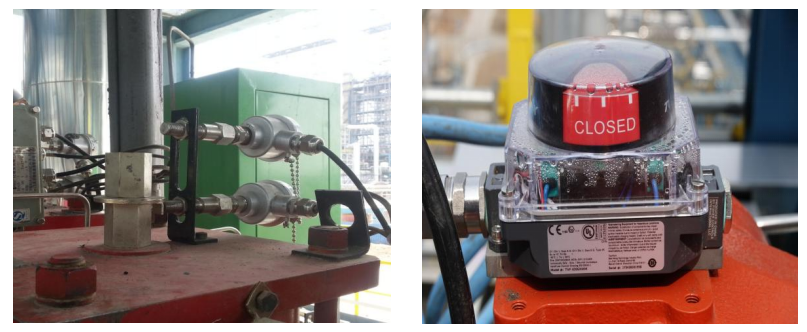

几种常见的限位开关：
09
气控阀
气动控制阀是指在气动系统中控制气流的压力、流量和流动方向，并保证气动执行元件或机构正常工作的各类气动元件。控制和调节压缩空气压力的元件称为压力控制阀。控制和调节压缩空气流量的元件称为流量控制阀。改变和控制气流流动方向的元件称为方向控制阀。从控制方式来分，气动控制可分为断续控制和连续控制两类。在断续控制系统中，通常要用压力控制阀、流量控制阀和方向控制阀来实现程序动作;连续控制系统中，除了要用压力、流量控制阀外，还要采用伺服、比例控制阀等，以便对系统进行连续控制。
几种常见的气控阀：
10
阀位变送器
根据SH/T3005—201510.1.12调节阀附件的选用应符合下列规定：当需要监控调节阀的精确阀位时，应选用阀位变送器；
将直行程的阀位距离或角行程的旋转角度转换成4-20mA的标准信号，用于实现对阀门位置的实时监控。阀位变送器一般安装在阀杆周围，通过阀杆位置的变化输出标准信号。

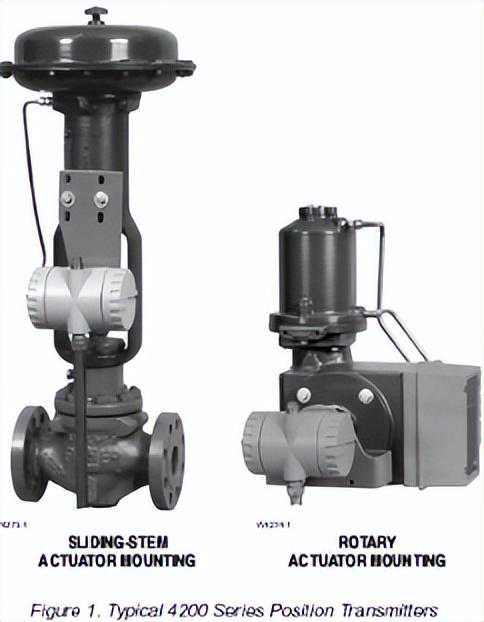

常见的阀位变送器：
