前几天分享了开关电源的整流和滤波电路，今天继续分享开关电源的整流电路
稳压电路概述：
引起输出电压变化的原因是负载电流的变化和输入电压的变化。负载电流的变化会在整流电源的内阻上产生电压降，从而使输入电压发生变化
稳压电路方框图
稳压电路的技术指标：1，稳压系数,,2，电压调整率,3，输出电阻,4，电流调整率当输出电流从零变化到最大额定值时，输出电压的相对变化值,5，纹波抑制比输入电压交流纹波峰峰值与输出电压交流纹波峰峰值之比的分贝数,6，输出电压的温度系数这些技术指标，大家现在只是了解一下有这么回事就行，如果有意研究的话，大家可以自行补知识。如果需要我分享,请留言.
硅稳压二极管稳压电路的原理
硅稳压二极管稳压电路的原理

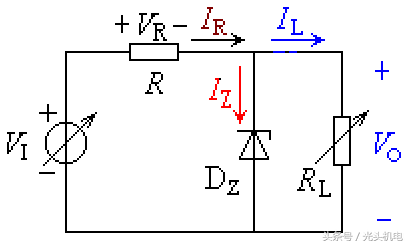

它是利用稳压二极管的反向击穿特性稳压的，由于反向特性陡直，较大的电流变化，只会引起较小的电压变化。
(1)当输入电压变化时如何稳压
由图可知，输入电压VI增加，必然引起VO的增加即VZ增加，从而使IZ增加，IR增加，使VR增加，从而使输出电压VO减小
(2)当负载电流变化时如何稳压
负载电流IL增加，必然引起I的增加，即VR增加，从而使VZ=VO减小，IZ减小IZ的减小必然使IR减小,VR减小,从而使输出电压VO增加
注意:稳压二极管在使用时一定要串入限流电阻，不能使它的功耗超过规定值，否则会造成损坏!
稳压二极管的缺点是工作电流较小，稳定电压值不能连续调节。线性串联型稳压电源的工作电流较大，输出电压一般可连续调节，稳压性能优越。目前这种稳压电源已经制成单片集成电路，广泛应用在各种电子仪器和电子电路之中。

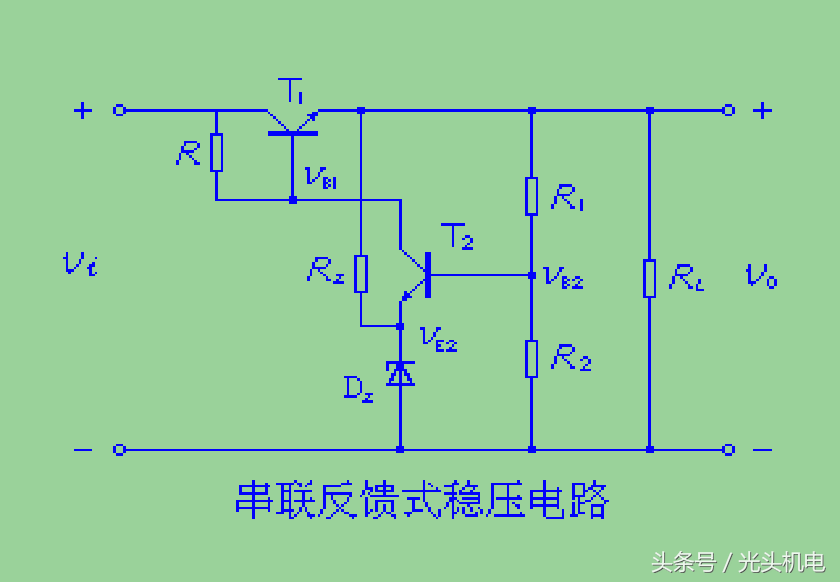

1，输入电压变化，负载电流保持不变

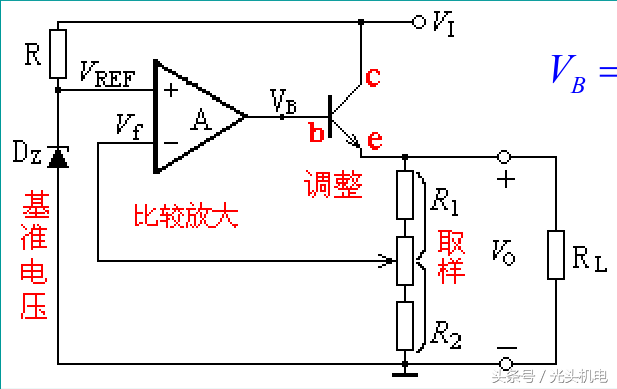

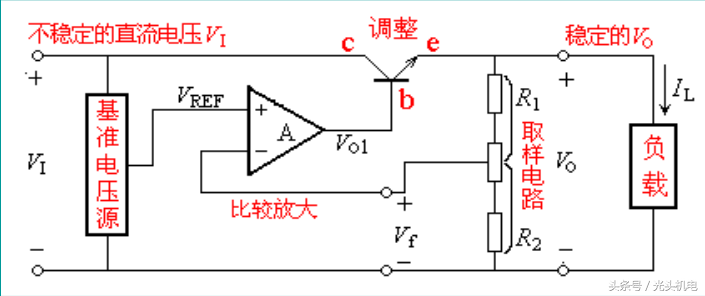

输入电压VI增加,必然会使输出电压V0有所增加，输出电压经过取样电路取出一部分信号Vf与基准源电压VREF比较，获得误差信号ΔV。误差信号经放大后，用V01去控制调整管的管压降VCE增加，从而抵消输入电压增加的影响.
2．负载电流变化，输入电压保持不变
负载电流IL增加,必然会使输入电压VI有所减小,输出电压V0必然有所下降,经过取样电路取出一部分信号Vf与基准源电压VREF比较,获得的误差信号使V01增加,从而使调整管的管压降VCE下降,从而抵消因IL增加,使输入电压减小的影响。
稳压电路的保护环节
串联型稳压电源的内阻很小，如果输出端短路，则输出短路电流很大。同时输入电压将全部降落在调整管上，使调整管的功耗大大增加，调整管将因过损耗发热而损坏，为此必须对稳压电源的短路进行保护。过载也会造成损坏，分为截流型和限流型。
稳压电路的保护环节
截流型：当发生短路时，通过保护电路使调整管截止，从而限制了短路电流，使之接近为零
