洛氏硬度RockwellHardness
用锥顶角为120°的金刚石圆锥或Ø1.588mm和Ø3.176mm淬火钢球作压头和载荷配合使用，在10kgf初载荷和60、100或150kgf力总载荷（即初载荷加主载荷）先后作用下压入试样，在总载荷作用后，以卸除主载荷而保留主载荷时的压入深度与初载荷作用下压入深度之差来表示硬度。
洛氏硬度试验采用三种试验力，三种压头，它们共有9种组合，对应于洛氏硬度的9个标尺。这9个标尺的应用涵盖了几乎所有常用的金属材料。常用的有HRA、HRB和HRC三种，其中HRC应用最广。

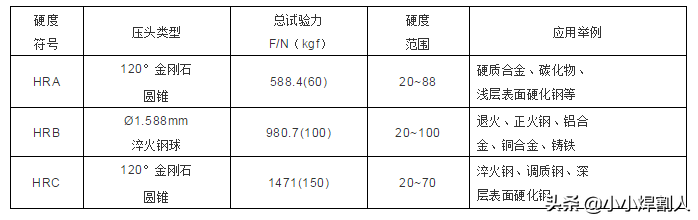

常用洛氏硬度试验规范表
HRC标尺的使用范围是20~70HRC。当硬度值小于20HRC时，因为压头的圆锥部分压入太多，灵敏度下降，这时应改用HRB标尺；当试样硬度大于67HRC时，压头尖端承受的压力过大，金刚石容易损坏，压头寿命会大大缩短，因此一般应改用HRA标尺。
洛氏硬度试验操作简便、迅速、压痕小，可测试成品表面及较硬、较薄的工件。因压痕小，对于组织和硬度不均匀的材料，硬度值波动较大，准确性不如布氏硬度高。洛氏硬度用于测定钢铁、有色金属、硬质合金等的硬度。
