游标卡尺是工业上常用的测量长度的仪器，可直接用来测量精度较高的工件，如工件的长度、内径、外径以及深度等。在日常工作中，很多人都会用到，几乎大家都不陌生，那么游标卡尺貌似简单，但是你真的用对了吗？

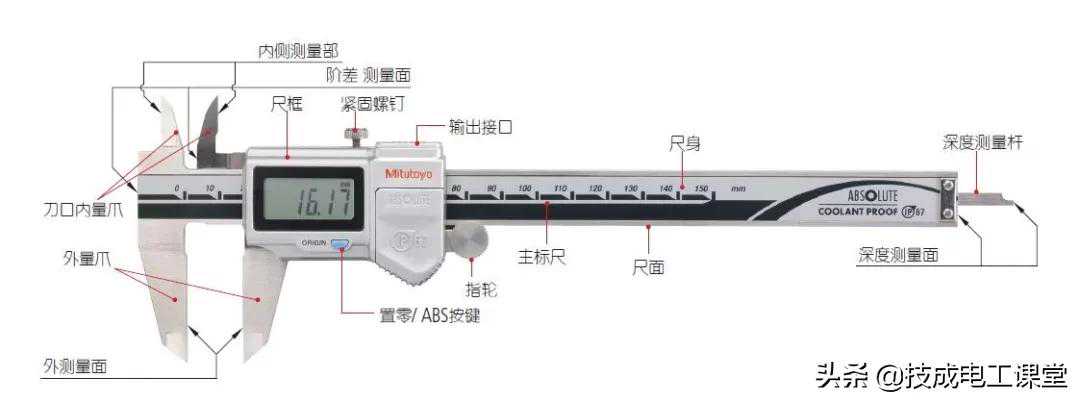

卡尺的各部位名称
M型标准卡尺
ABS数显卡尺

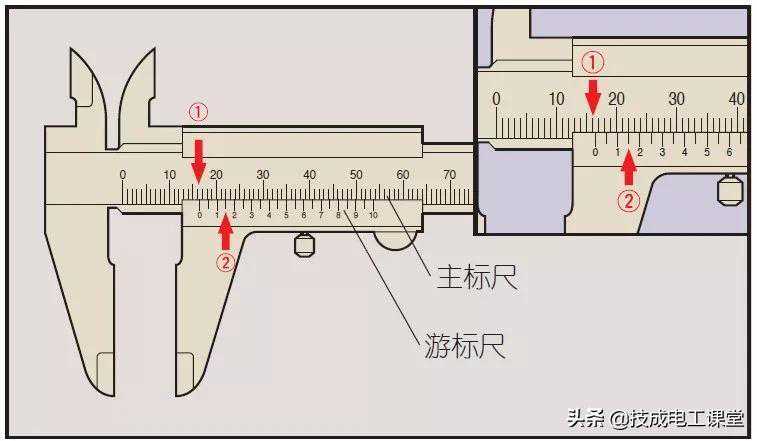

卡尺的刻度读法
游标卡尺
分度值0.05mm
①主标尺读数16mm
②游标尺读数0.15mm
————————————————
读数值16.15mm
注意：②0.15mm是读取的主尺刻度与游标刻度重合的位置。

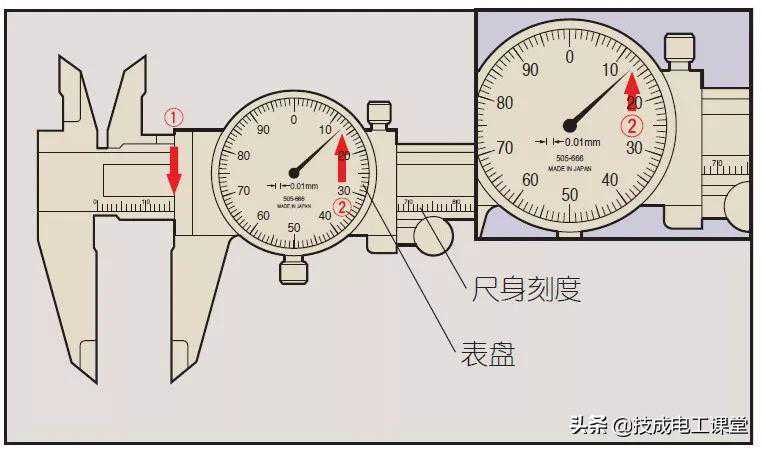

带表卡尺
分度值0.01mm
①主标尺读数16mm
②表盘读数0.13mm
————————————————
读数值16.13mm

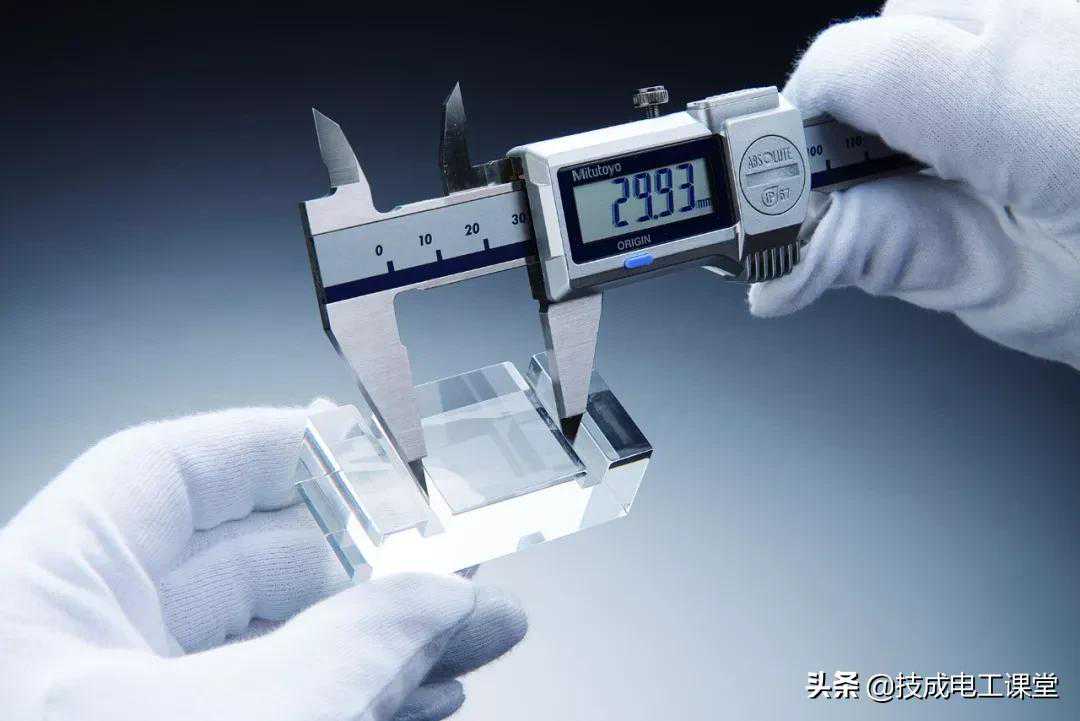

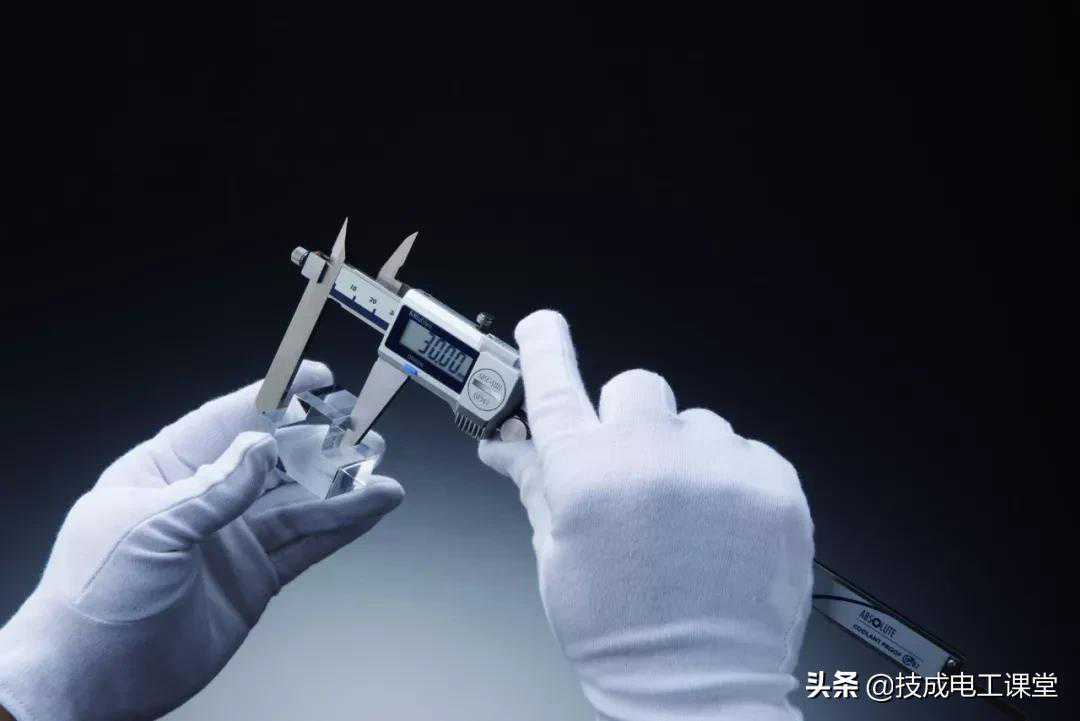

卡尺的测量应用
通用卡尺：
外尺寸测量
专用卡尺：

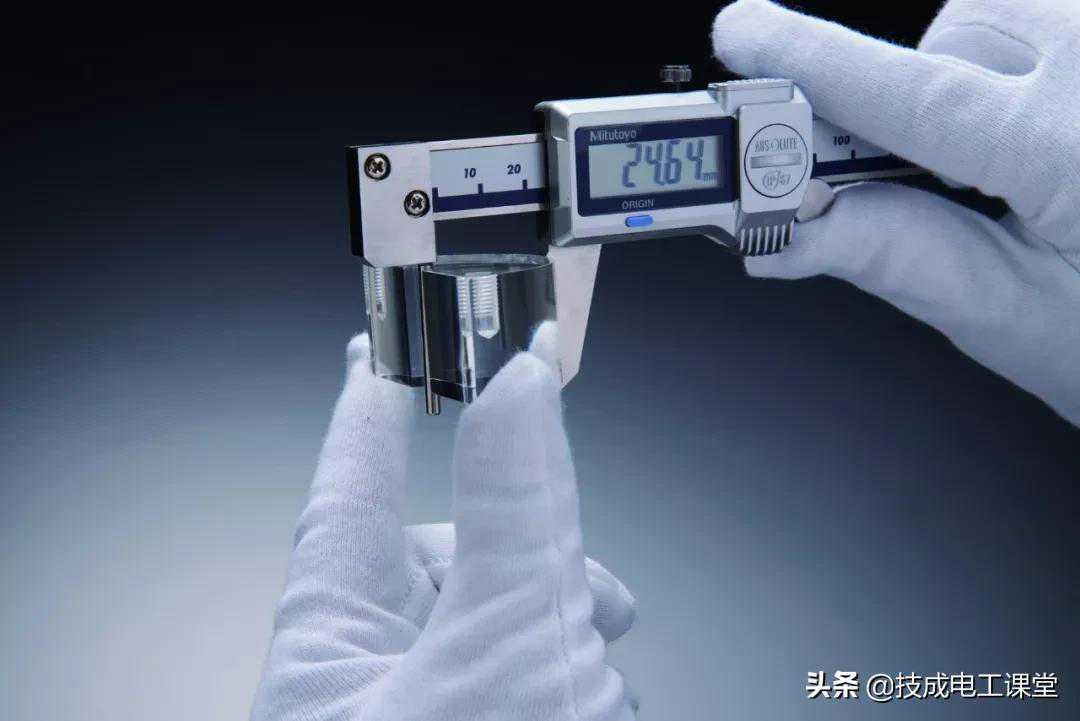

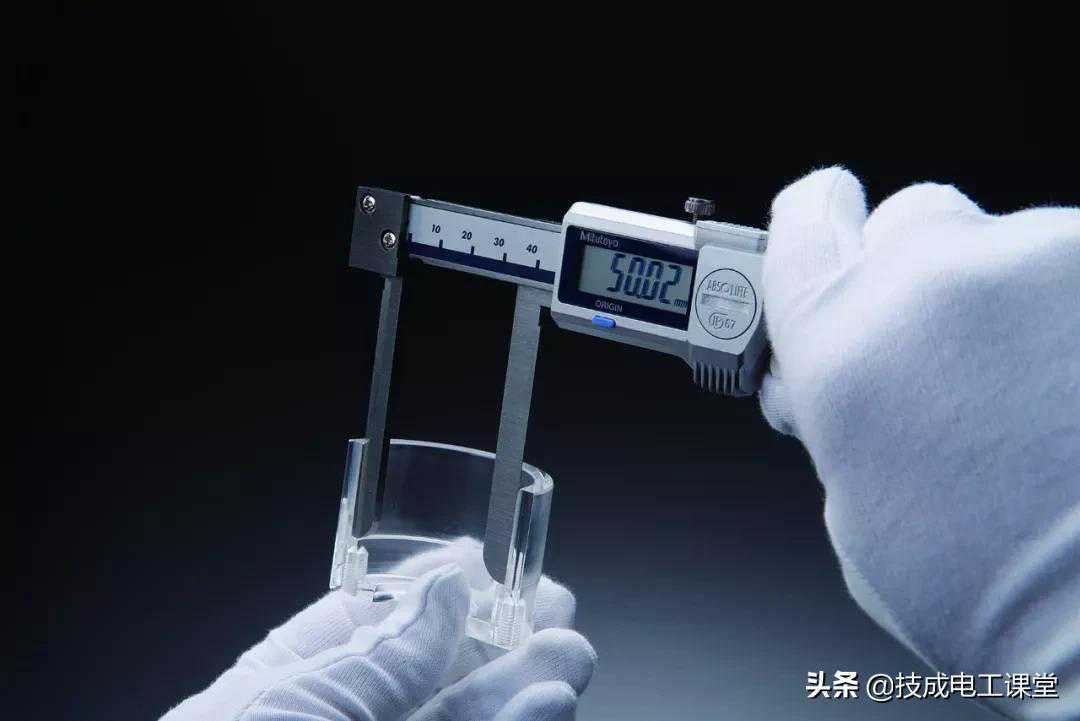

沟槽直径测量_尖爪卡尺
卡尺使用注意事项
M型标准卡尺例：
使用前的注意事项
1.使用少量千分尺润滑油擦拭基准端面及滑动部位。
2.全程移动尺框，确认是否被卡住等。

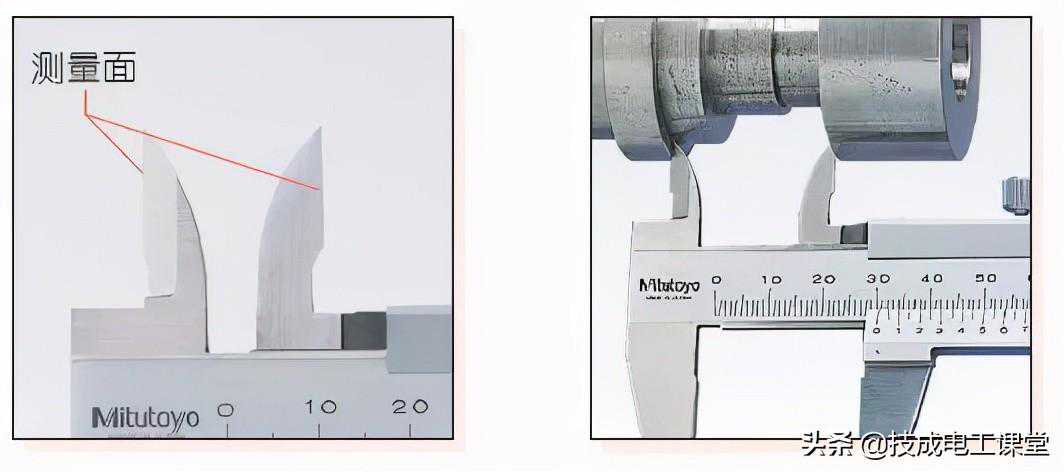

3.清洁测量面后，使其贴合，确认下面的内容：

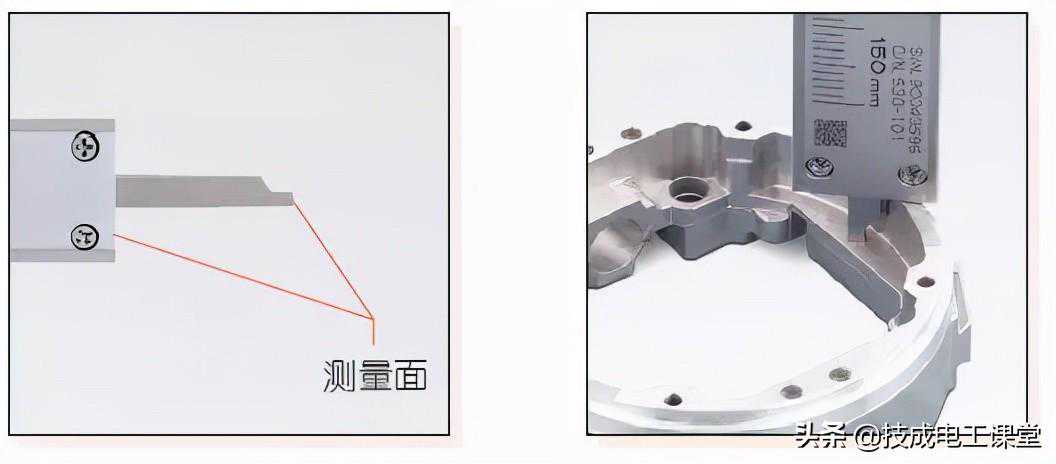

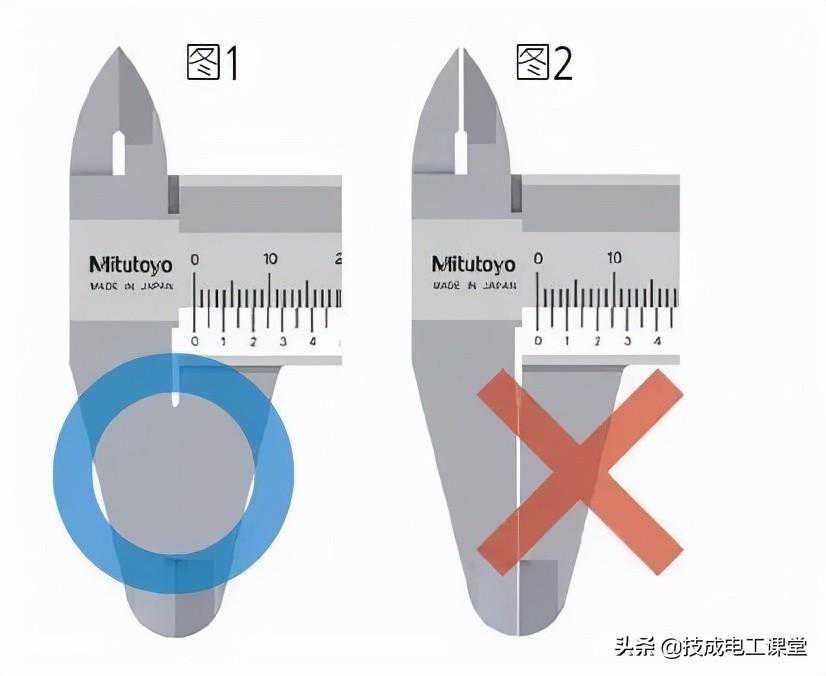

■外侧测量面：对准光源时，看不到光是正常的。(图1)
有污渍、碎屑或毛刺等不能完全贴合时，有时能看到光。(图2)
■内侧测量面：对准光源时，仅能看到一点光的状态是正常的。(图1)
■请确认基准点。(图3)
使用中的注意事项

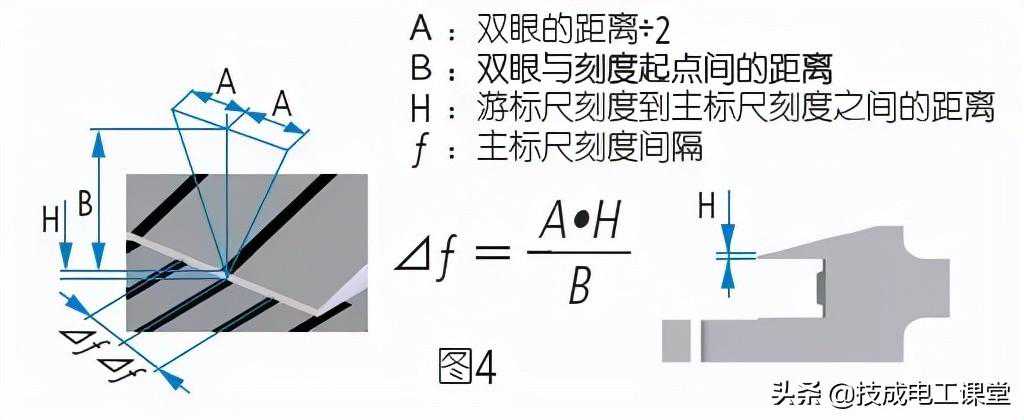

1.读取刻度时，请将视线对准正面，注意视差。(图4)

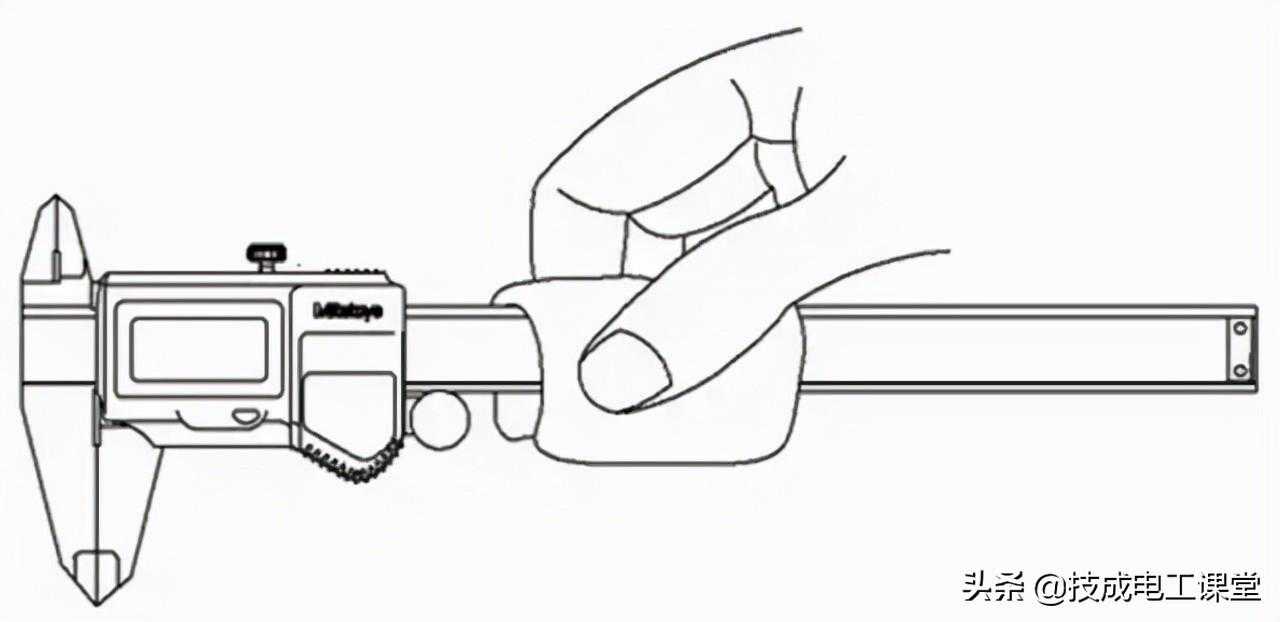

2.测量时，请使用一定的力量，尽量在量爪根部测量。(图5)

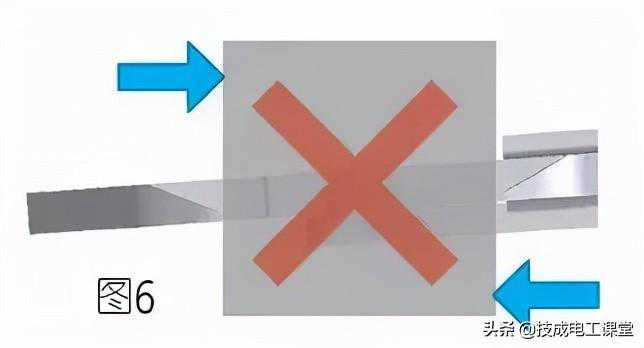

3.请不要在测量面倾斜的状态下测量。(图6)
使用后的注意事项
1.使用后，确认各部位有无损伤并将整体清洁干净。
在附着有水溶性切削油等场所使用时，清洁后，请务必进行防锈处理。

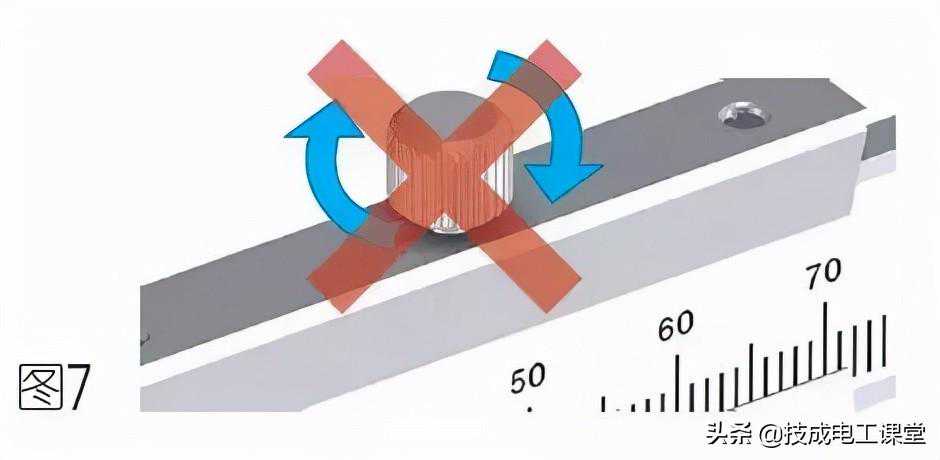

2.将外侧量爪打开0.2～2mm左右，无需拧紧紧固螺钉保管。(图7)

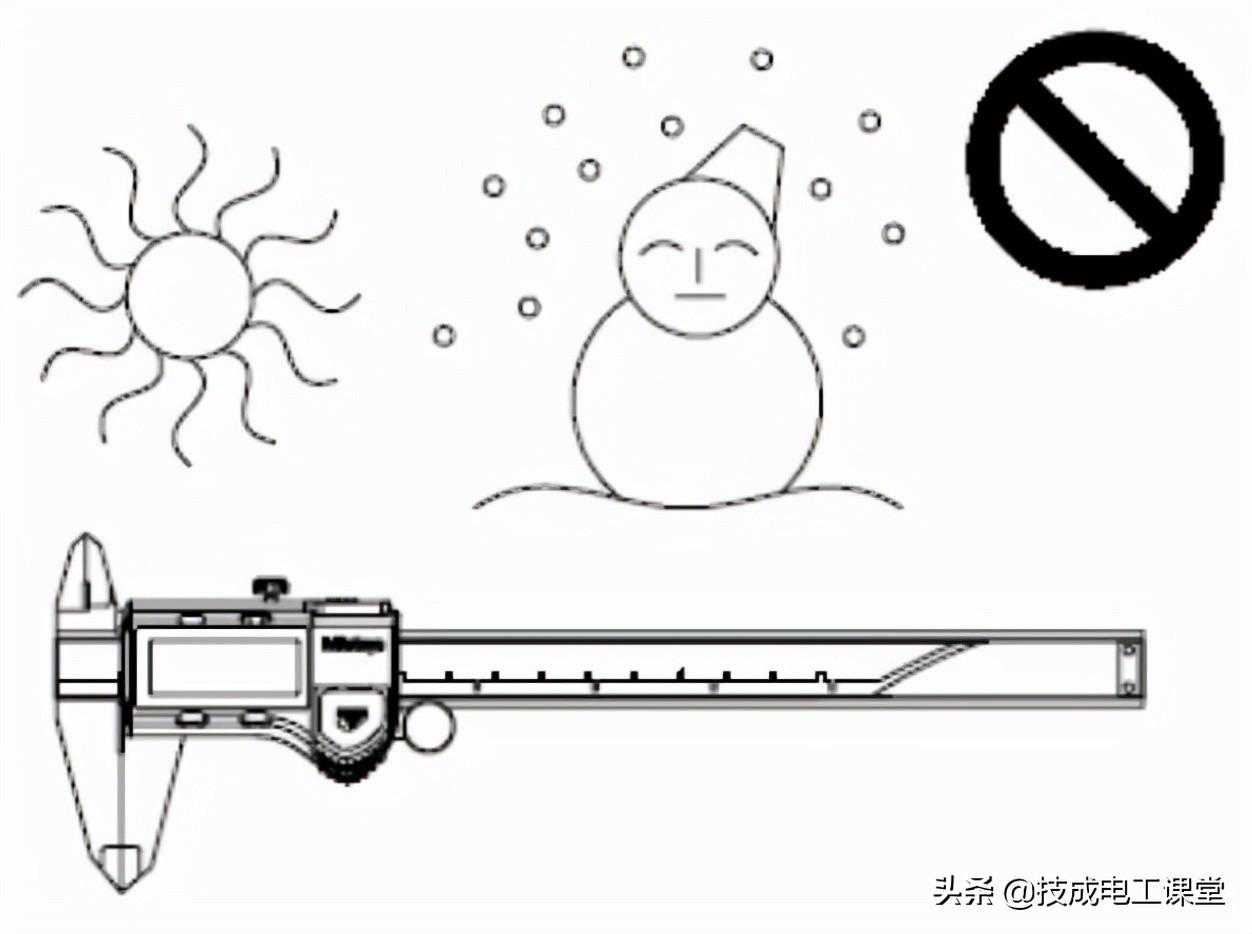

3.不能在高温高湿、多尘埃及多油污的场所存放。
*如使用数显型卡尺，若长期不使用时请取下电池。
使用中常见的几个问题
QA

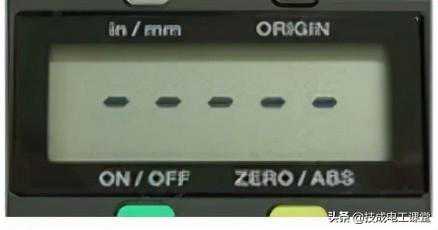

1.新买的数显卡尺在安装电池后显示屏出现“-----”闪烁，是故障吗？
No，No，这不是故障哦！
数显卡尺安装电池后，显示屏会出现如下图"-----"闪烁，这是需要进行ORIGIN（原点）设定。

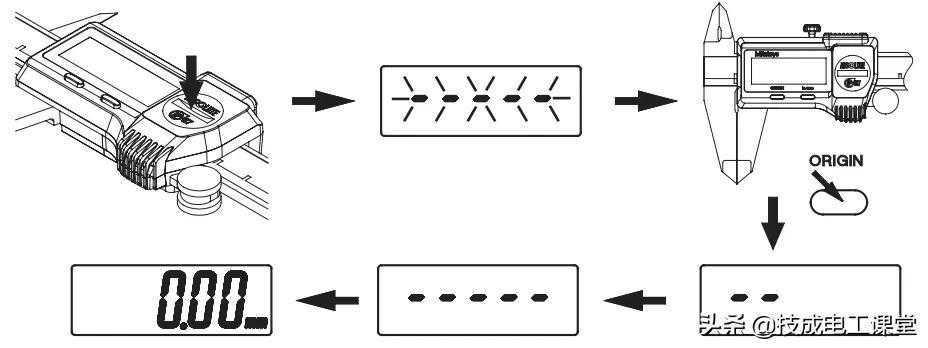

ORIGIN设定方法：
用细棒或指尖按住ORIGIN按钮1秒以上，直至屏幕显示数字“0.00”完成原点设置。
请注意：
●按住按钮时要避免按钮损坏，指力适中，直到屏幕显示为零时再放开。
●请不要用针状的尖端，否则可能会损坏按钮。
2.数显卡尺的显示屏末位显示“E”，是故障吗？

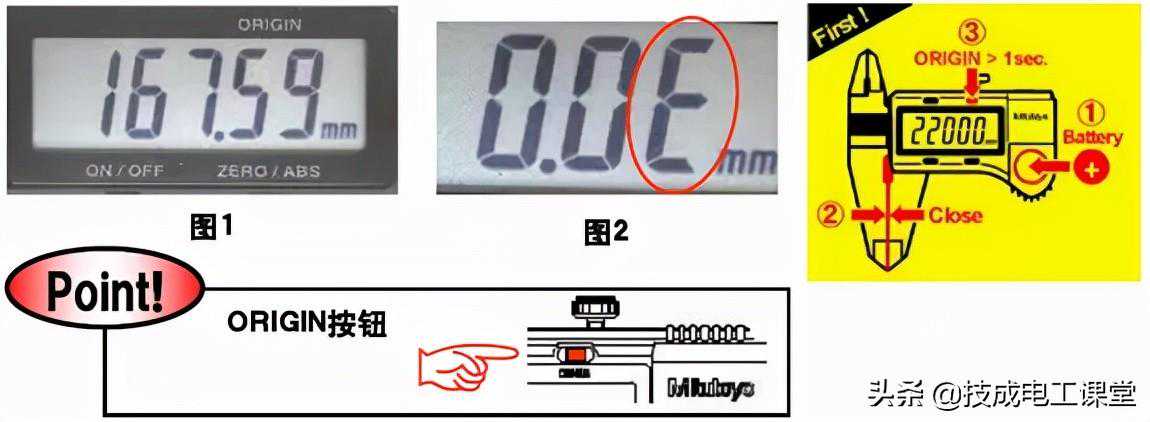

卡尺更换电池后，显示屏可能会出现任意数值（如图1），如不进行原点设置而直接使用的话，会出现图2中末位“E”的报错现象。
ORIGIN设定方法：
可以参考上图右侧的「更换电池→闭合量爪→ORIGIN原点设置」的顺序进行设置，"E"显示则会消失。
3.卡尺使用过程中数值出现报错，是故障吗？

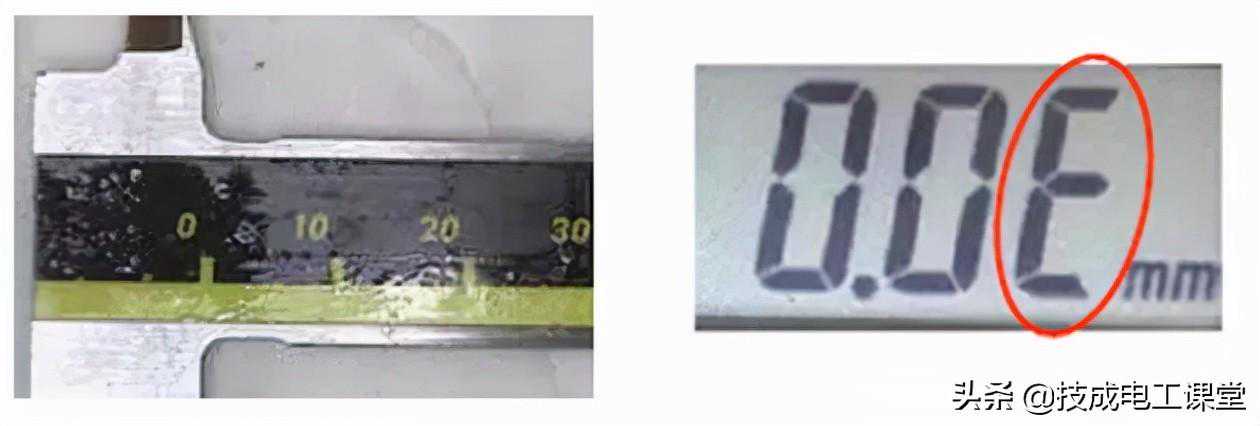

在ABS模式下，测量中数显屏出现“E”报错，有可能是尺身表面污渍（例如侵入了切削液等）影响滑动部传感器的读数，从而出现报错。
解决方法：
需要对尺面及滑动部位进行擦拭清洁处理。若擦拭清洁后仍有报错，请重新安装电池并进行ORIGIN设置。
如果切削液侵入敏感的电子零件中，会使其降低效能。如需在接触多灰尘·多油污的环境下使用，建议选择IP等级高的防冷却液型卡尺哦！

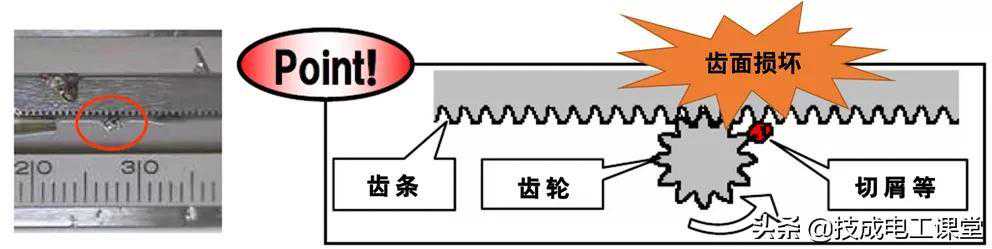

4.卡尺滑动不顺畅/不正常，是故障吗？
这种情况有可能是切削屑或异物进入尺架内部引起的故障。
如果切屑或灰尘等异物侵入了尺架内部，在这种状态下强行滑动的话，可能会损坏尺架并导致精度和零点出现故障。所以一定要小心使用哦！
解决方法：
如尺架内已有异物进入，请确保在使用前清除异物。建议将尺框滑动至最大长度，使用刷子或气枪等来清洁异物。
如果以上方法不能解决问题，请向三丰厂家或代理店联系维修事宜。

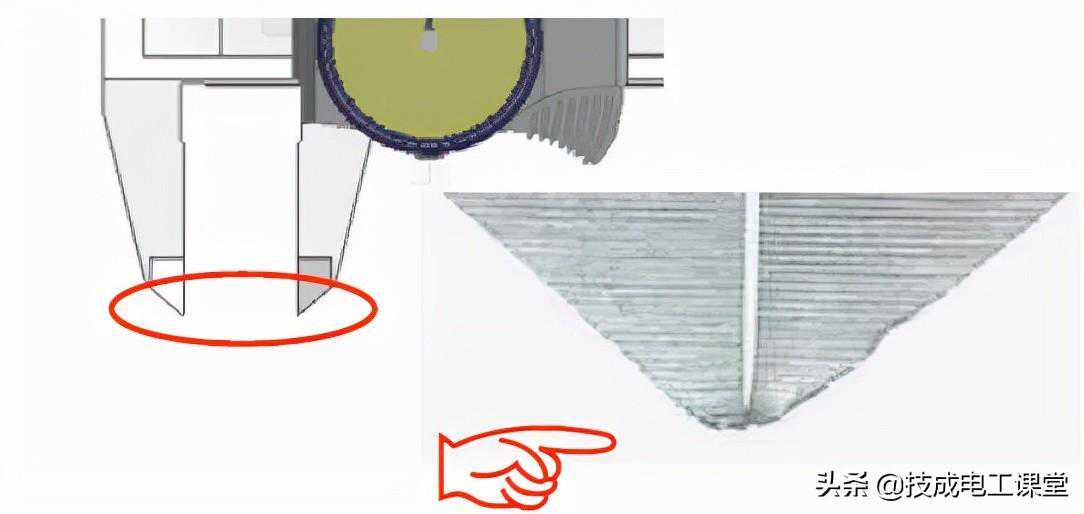

5.卡尺测量变得不准，零点不稳定，是故障吗？
这种情形下，需要排除一下卡尺的量爪是否完好。

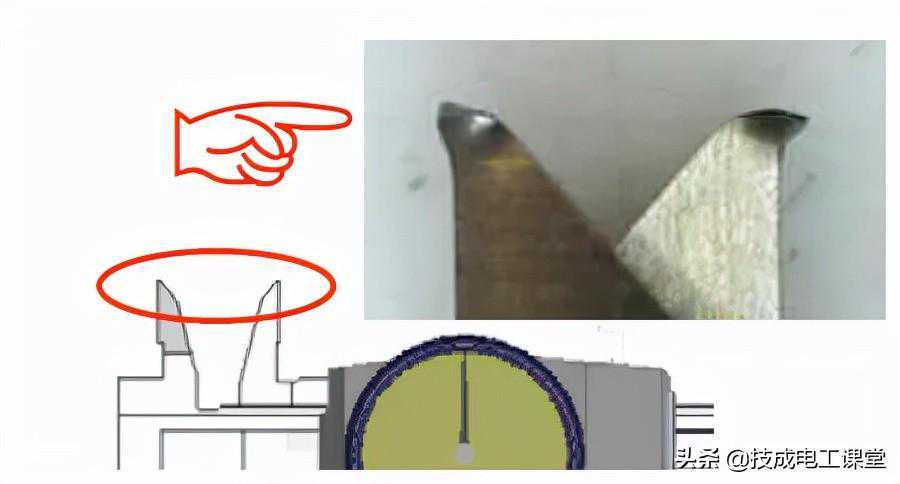

卡尺的量爪尖端需保持尖锐的形状，才能准确测量。如发生不正当的撞击，例如在使用过程中意外掉落，卡尺的外量爪或内量爪的尖端受到挤压而变形，则会影响卡尺的准确度。
内量爪变形
外量爪变形
解决方法：
如果卡尺的量爪尖端发生变形或损坏，则需要找到正规渠道进行修理。
