由空压机排出的压缩空气，虽然能满足一定的压力和流量要求，但不能被气动装置所直接使用。因内部含有油、水及灰尘混合的胶体微尘和其他杂质，如果直接将此压缩空气输送给气动装置，将影响气动系统正常工作。
一、空气过滤器
进一步滤除压缩空气中的杂质，气体经空压机压缩后，先经过主管道再到各支管道，不同的场合，对压缩空气的要求也不同。为出去压缩空气中的杂质，在主管道设置主管过滤器，在支管道中再按工作需要装设各种除尘、除油或除臭的过滤器(图1.1)。
主要性能指标：流量特性、分水效率、过滤精度
流量特性：在额定流量下其进、出口两端压力差与通过该元件中的标准流量之间的关系。在满足过滤条件下，阻力越小越好;
分水效率：衡量过滤器分离水分能力的指标。一般要求分水效率大于80%;
过滤精度：能够滤除灰尘最小颗粒的尺寸值，有2㎛、5㎛、25㎛等，标准过滤精度为5㎛。
图1.1
二、干燥器
2.1作用
用来进一步清除水蒸气，但不能依靠它清除油和其它杂质。
2.2类型
根据滤出水分的方法不同可分为冷冻式干燥器(图2.2.1)、吸附式干燥器(图2.2.2)等。

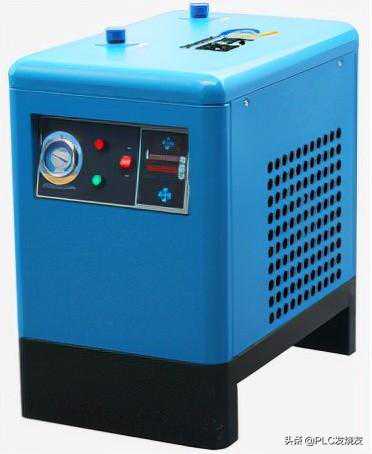

图2.2.1
冷冻式干燥器：利用冷媒与压缩空气进行热交换，把压缩空气冷却至2-10℃的范围，以去除压缩空气中的水分(水蒸气成分);

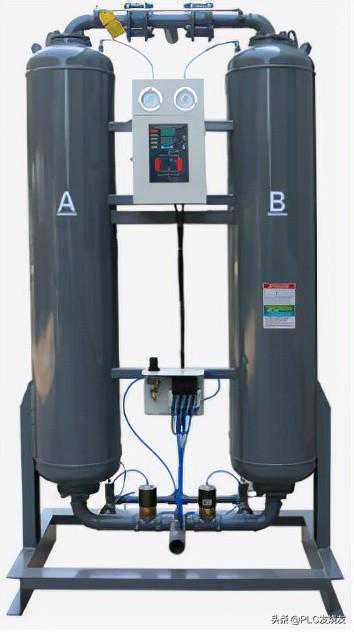

图2.2.2
吸附式干燥器：利用某些具有吸附水分性能的吸附剂(如活性氧化铝、分子筛、硅胶等)来吸附压缩空气中的水分;
2.3选用和使用注意事项
