机顶盒通用可学习型红外遥控器的电路剖析

家中电信宽带的机顶盒配套遥控器基本上都有遥控学习功能。经常使用一段时间后发现，遥控器会经常出现时灵时不灵的现象。现对该遥控器进行一番拆解和电路剖析，借此机会也顺便对该遥控器的电视遥控学习功能探一究竟。

图1

非常令人惊讶的是，拆开后发现该红外遥控器电路极其简洁，整个遥控器内仅有3个元件，遥控IC（芯片型号为AD009-06H，品牌标记为WINKOO，见图1）、红外发射管和红色发光二极管），简洁到再也无法简单的地步，甚至连常见的阻容元件都没有。

1.AD009-06的特点

AD009-06是一款具有红外学习功能的OTP单片机，主要用于学习型遥控器。其内设学习电路，包含6KROM、1KSRAM和12个I/O端口。主要特点是：1）工作电压为2～3.6V，待机电流约为2μA；6k×12BitsOTPROM；1k×4bitsSRAM(掉电可保存学习数据)；内置4MHz的RC振荡电路，无需外接晶振等元件；内置高灵敏度学习电路；内置低压检测电路(2.3V)；内置红外发射驱动电路，驱动电流240mA@VDD=3.0V,VOL=0.3V；2个8位定时器，1个定时器带信号捕捉和放大功能；11个I/O端口+1个输入口；内置3种复位电路（加电复位、低压复位、WDT复位）。

2.管脚名称、芯片参考原理图

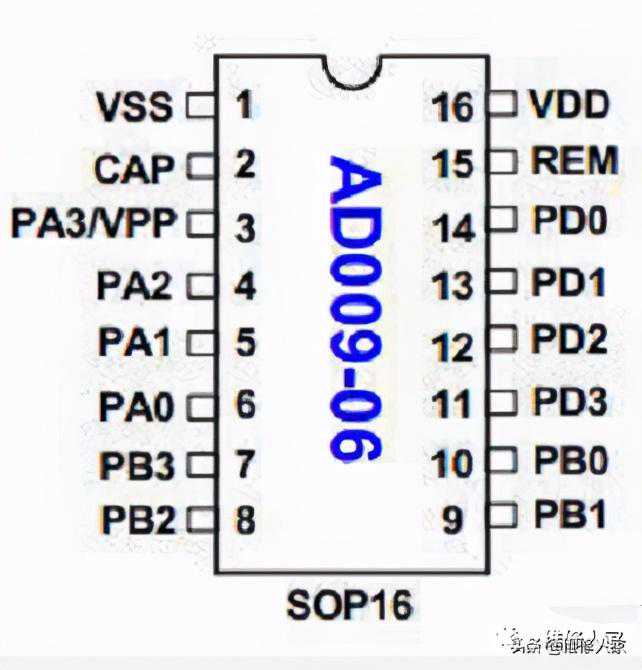

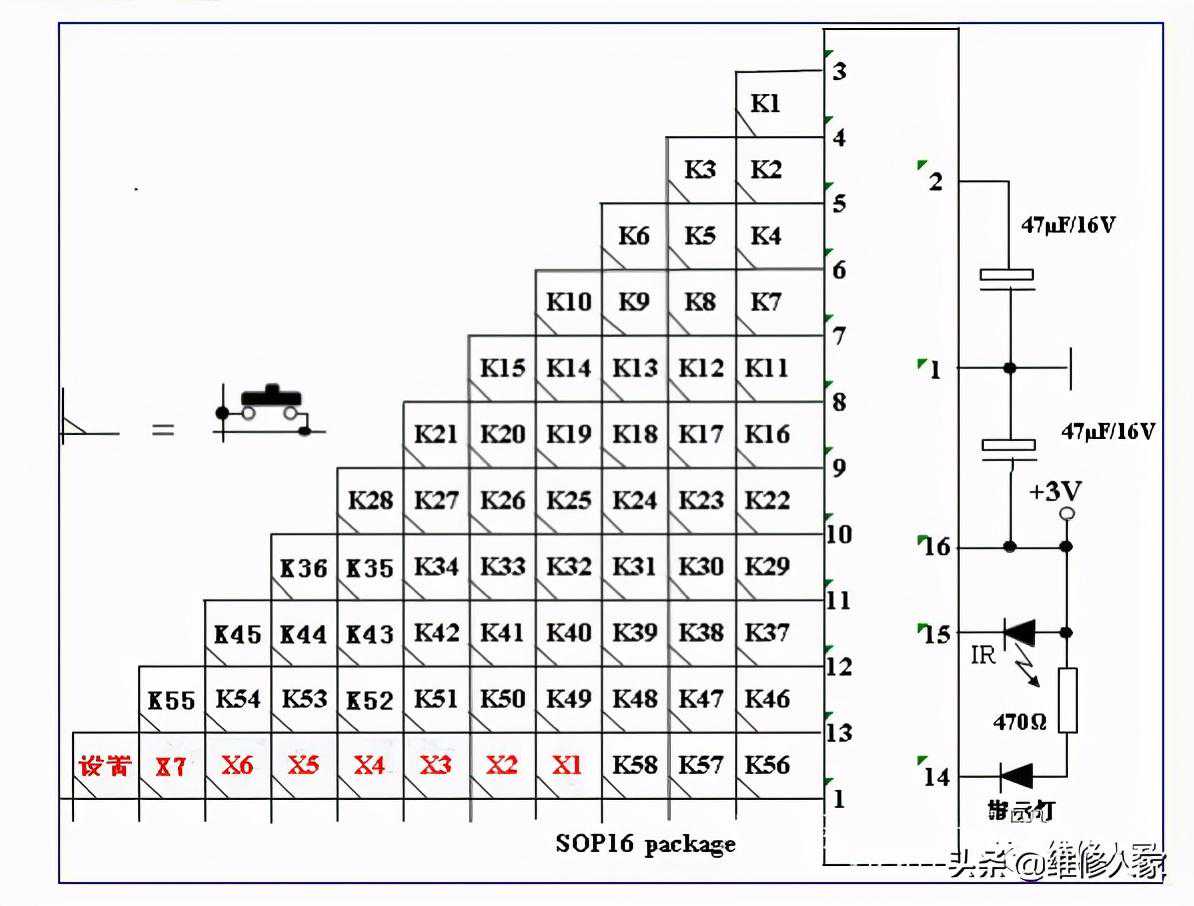

AD009-06采用SOP16的封装结构，它的引脚的名称如图2所示，它的应用原理图如3所示。

图2

图3

3.增加滤波电容

通过图可知，芯片的外围电路极其简单，既没有常见的晶振，也没有红外驱动三极管。而遥控器生产厂家为了进一步降低成本，在应用该IC时省去了2、16脚外接的滤波电容。不过，从本人的经验来看，这种做法是值得斟酌的。若使用IC测试电路短时间的检测，去掉这2只电容，对产品的工作貌似没什么影响。但对用户来说，却存在一个隐患，也就是遥控器在使用过程中，电池仓内弹簧极片与电池出现瞬间接触不良时，很容易导致遥控IC掉电或供电不稳而停止工作，表现的结果就是时好时坏。实际上，IC的16脚外侧有滤波电容的安装位置，只是没有安装而已。笔者在该位置安装了一只10μF/16V电解电容后，遥控器时好时坏的毛病消失了。但2脚外无走线，所以未在该处安装电容。

4.学习功能的实现

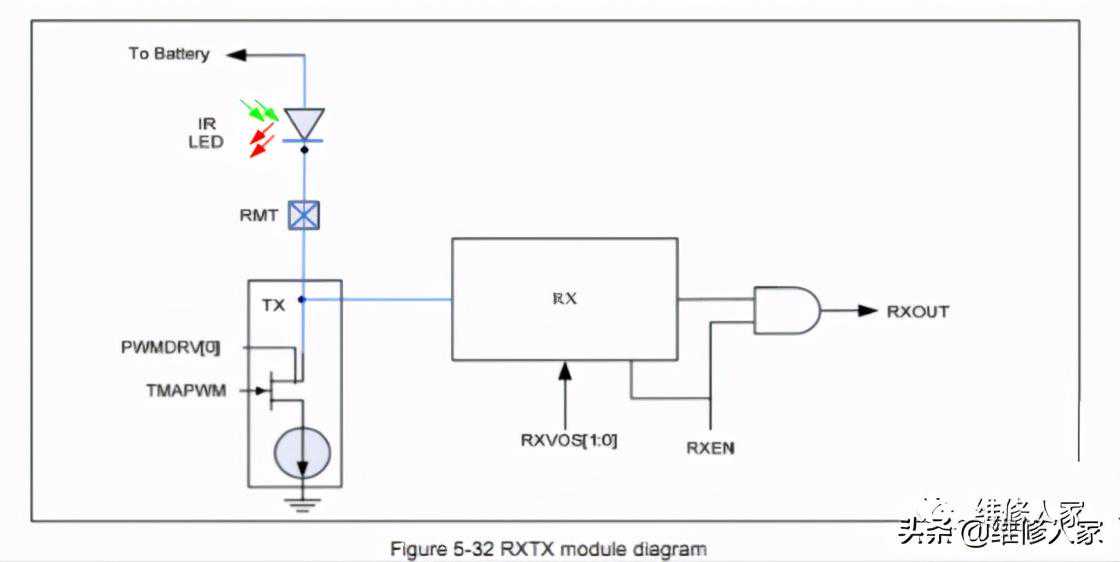

遥控器的红外学习功能又是如何实现的呢？曾见过某些产品的学习型遥控器，其电路上多有2个光电二极管，一个负责红外发射，另一个负责遥控接收。但这个遥控器只有一个发射二极管，难道它除了有发射功能，还有红外接收功能吗？察看厂家推荐的遥控IC应用电原理图（见图4）并验证，确认该遥控电路的发射二极管的确具有红外接收功能。

【提示】详细应用原理可参看凌通公司的GPM6P1009A或GPM6P1015规格书。
