今天让我带大家详细学习一下建筑电气设计中干式变压器布置中对配电室通道的规范要求

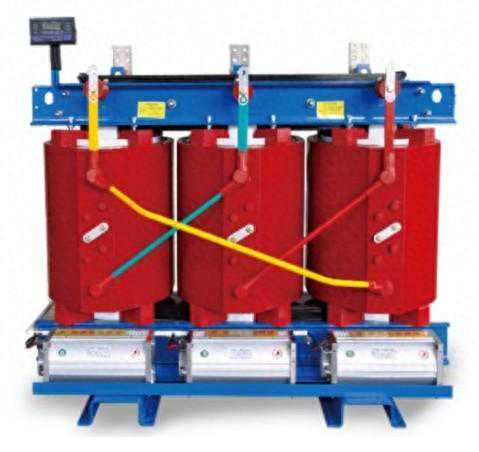

无防护外壳干式变压器
带防护外壳干式变压器
1、干式变压器不带防护外壳，单独布置

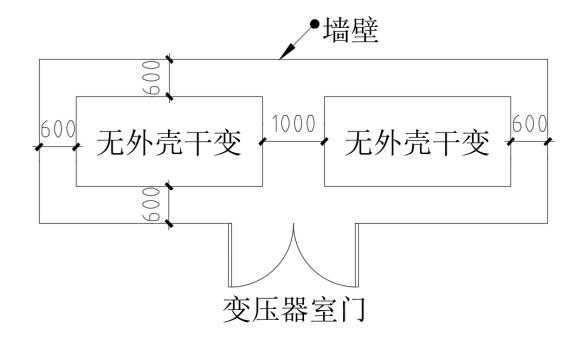

1、设置于屋内的无外壳干式变压器，其外廓与四周墙壁的净距不应小于600mm。干式变压器之间的距离不应小于1000mm，并应满足巡视维修的要求。

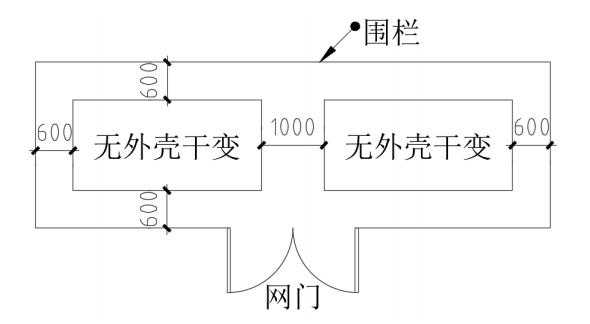

2、设置在变电所内的非封闭式干式变压器，应装设高度不低于1.8m的固定围栏，围栏网孔不应大于40mm×40mm。变压器的外廓与围栏的净距不宜小于0.6m，变压器之间的净距不应小于1.0m。
2、干式变压器带防护外壳，可与高、低压配电装置同室
1、非充油的高、低压配电装置和非油浸型的电力变压器，可设置在同一房间内，当二者相互靠近布置时，应符合下列规定：
1）.在配电室内相互靠近布置时，二者的外壳均应符合现行国家标准《外壳防护等级(IP代码)》GB4208中IP2X防护等级的有关规定；
2）.在车间内相互靠近布置时，二者的外壳均应符合现行国家标准《外壳防护等级(IP代码)》GB4208中IP3X防护等级的有关规定；
2、当配电屏与干式变压器靠近布置时，干式变压器通道的最小宽度应为800mm。

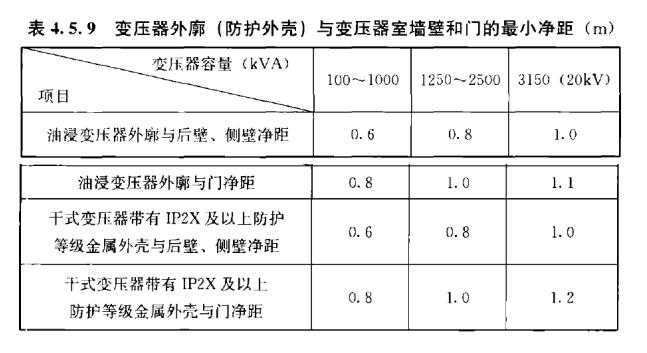

3、变压器外廓（防护外壳）与变压器室墙壁和门的净距不应小于表4.5.9的规定。

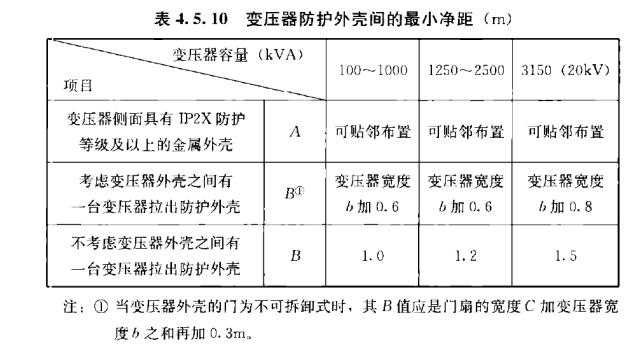

4、多台干式变压器布置在同一房间内时，变压器防护外壳间的净距不应小于表4.5.10的规定。
