何谓接近传感器「传感器基础教科书」

概要

接近传感器能够代替限位开关或微动开关等机械式开关，无需接触即可检测出检测物体的接近情况。多用于检测一种名为卡爪的夹具，而非直接检测工件。

通用型

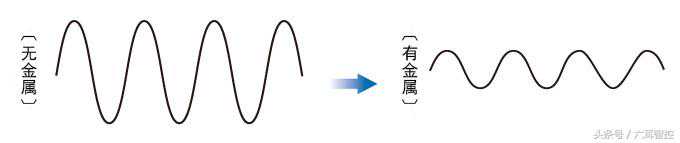

由于采用检测线圈，因此会发生高频磁场。根据电磁感应，如果将检测物体（金属）靠近该磁场，则会在检测物体中会流动感应电流（涡电流）。在该电流中，如果检测线圈的阻抗发生变化，则可通过停止振荡来进行检测。

铝检测型

一般，高频振荡型接近传感器的特性为，如果靠近非磁性金属，则高频振荡的频率也会发生变化。铝接近传感器采用了可检测振荡频率变化的原理。

磁性体和非磁性体请事先掌握易于吸附在磁铁上的对象为磁性体，而不易吸附在磁铁上的对象则为非磁性体。

仅检测金属

接近传感器的检测物体仅为金属。

无法检测塑料、木料、纸及陶瓷等材质，因此可实现隔着塑料（不透明）的金属体检测等光电传感器无法检测的操作。

出色的环境抗耐性

首先结构性强。通过在内部加入填充材料，传感器部均满足IP67标准。此外，由于具有仅检测金属的性质，因此如果在传感器上积存灰尘或接触油渍，仍不会发生误检测。

通用型

铝检测型

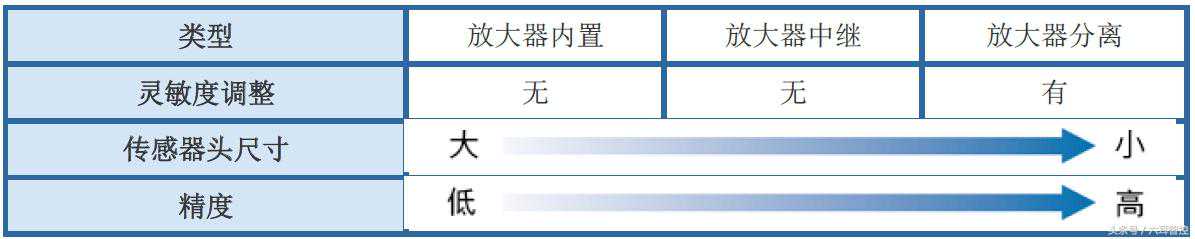

放大器内置型

・仅可在接通电源时使用。（简化配线）

・无法进行灵敏度调整

放大器分离型

・传感器头部为小型（但需要进行放大器和传感器头的配线）

・与放大器内置型相比，检测距离较长

・可通过灵敏度调整微调器进行细微调整，因此可实现高精度检测

放大器中继型

・只需接通电源即可使用。（简化配线）

・传感器头部和放大器部均为小型

・无法进行灵敏度调整

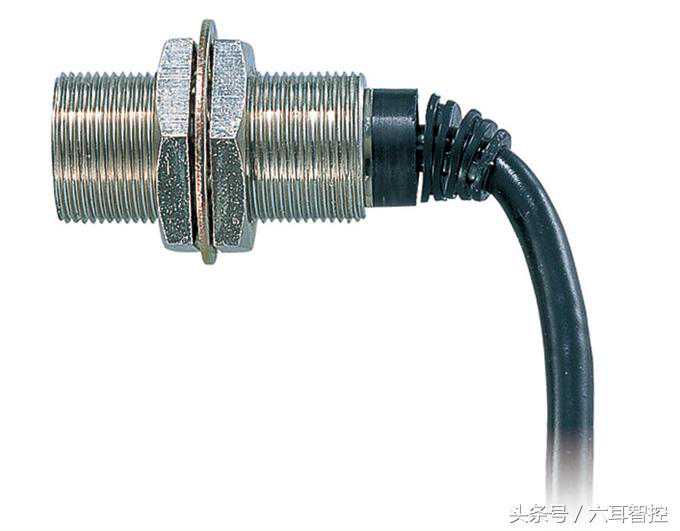

屏蔽型

该类型检测线圈的侧面采用金属覆盖。可嵌入金属中使用。

非屏蔽型

该类型检测线圈的侧面不采用金属覆盖。与屏蔽型相比，检测距离较长。但是，由于易于受周围金属的影响，因此需要注意安装位置。
