图1-1所示，就是一个10KV线路故障指示器。
图1-1

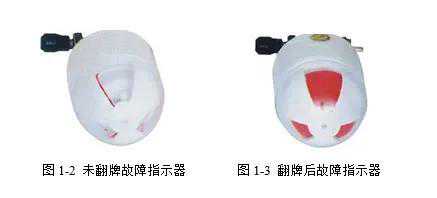

图1-2所示，是正常供电时未翻牌的故障指示器。图1-3所示，是线路发生故障时翻牌后的故障指示器。

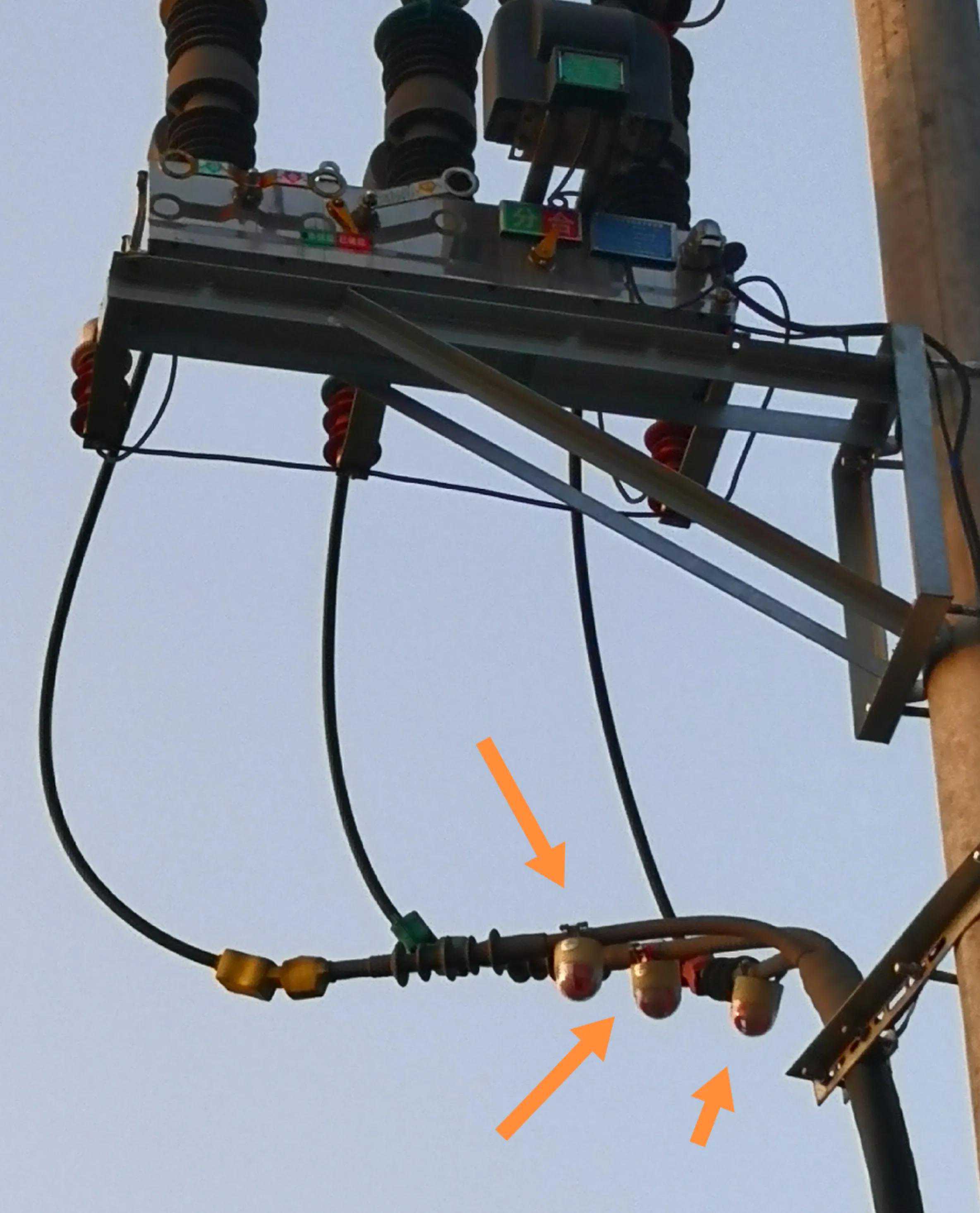

10KV线路故障指示器安装在10KV架空电缆的起点或分支处，变配电房内外10KV电缆接头上、变压器进线的电缆头处也能看到它的身影。它是一个独立的器件，通过金属环套装在电缆的三相电线上，通常一相电线套装一只。参见图2和图3。
图2
图3
电线中若出现短路电流，电线的电磁感应就突然增大，套装的金属环便能感应出这一变化，线路故障指示器内部的微芯片就能驱使故障指示器动作，故障标志便由白牌翻转为红牌。巡线员可借助指示器的翻牌报警显示，迅速确定故障区段，并找出故障点。

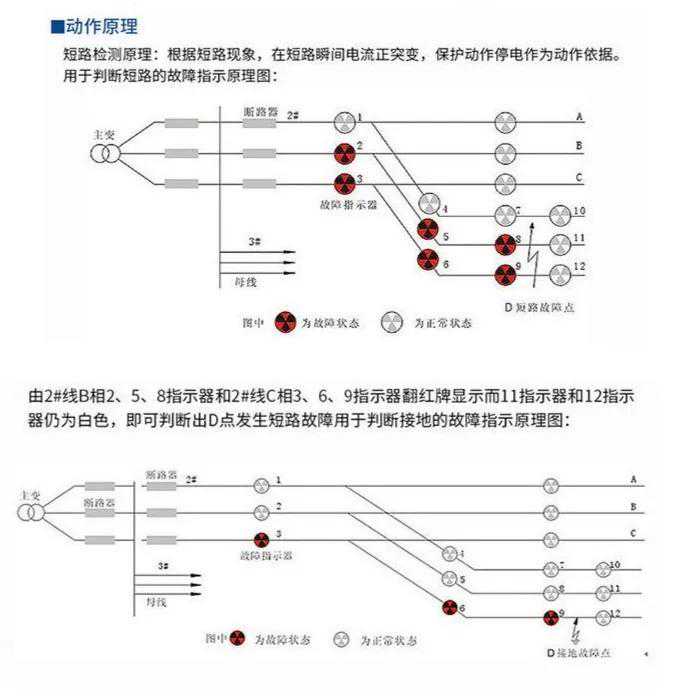

确定故障点的方法是：电源侧至故障点之前的故障指示器若都出现红牌，故障点以后的故障指示器都不出现红牌，即可判断，故障点便在最后一个红牌点与其后第一个非红牌点之间。就如下图4所示。
图4
线路故障指示器看起来就是个全密封的塑料球，有的常年悬挂在电杆的电线上，经得住日晒雨淋。平时其貌不扬的它居然功能强大，其功能通常包括翻牌报警、闪光报警、故障信号输出和自动延时复位等。

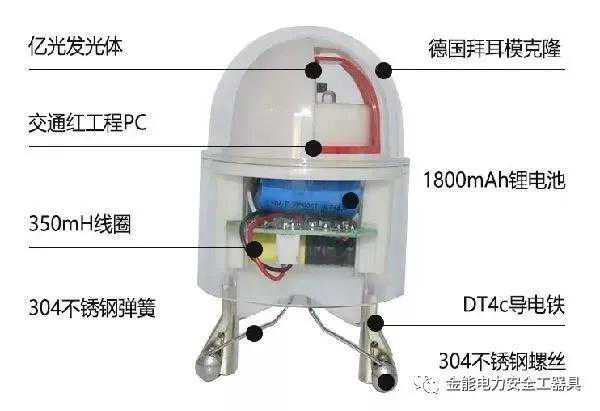

它无需外接电源，内置高容量锂电池（3.6V）直接供电，一节锂电池使用寿命可达十年以上。其内部结构如图5所示。
图5

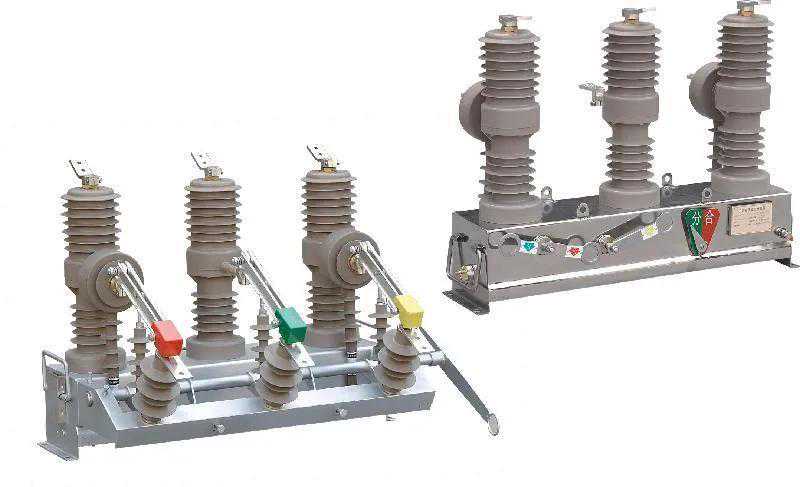

图6右侧是户外高压真空断路器，左侧是加装了隔离开关的户外高压真空断路器，增加了可见隔离断口，并具有可靠的联锁操作。
图6
线路故障指示器与户外柱上真空断路器配合使用。可使变电所电工在发生跳闸故障时迅速确定供电线路的故障点，有助于迅速恢复正常供电。
