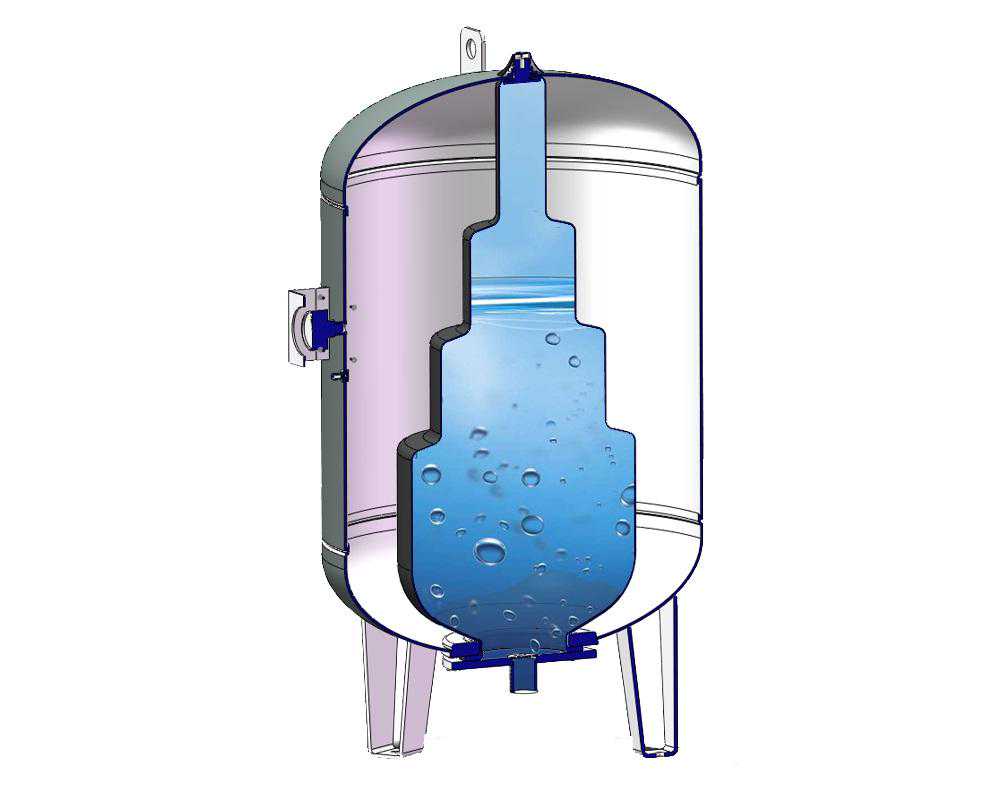

膨胀罐结构可分为气囊式和隔膜式两种，隔膜式膨胀罐的隔膜是通过热轧的方式固定在罐体中央，如下图：

隔膜式膨胀罐

这种工艺过程如果处理的不好，就会留下微小的气孔在内膜和碳钢之间，这些微小的气孔会将预充的气体泄露出去，膨胀罐如果泄露气体，90%就是从这里泄露的，这种漏气的膨胀罐用一段时间如果不再补充气体就不能起到定压卸荷作用，而这本身是很难察觉。另外隔膜式膨胀罐由于罐体内壁有几乎一半直接跟水接触，虽然其内部也做过防锈处理，但长时间浸泡在水里一样会出现罐体生锈的情况，这就是为什么隔膜式膨胀罐使用一段时间后倒出来的水呈黄色。由于罐壁厚度一般在1mm左右，接口直接与罐焊接在一起，这种联接方式可承受的扭力相当小。而安装膨胀罐时只能抱着壳体旋转，这样如果用力太大或过猛，就会将接口旋断。

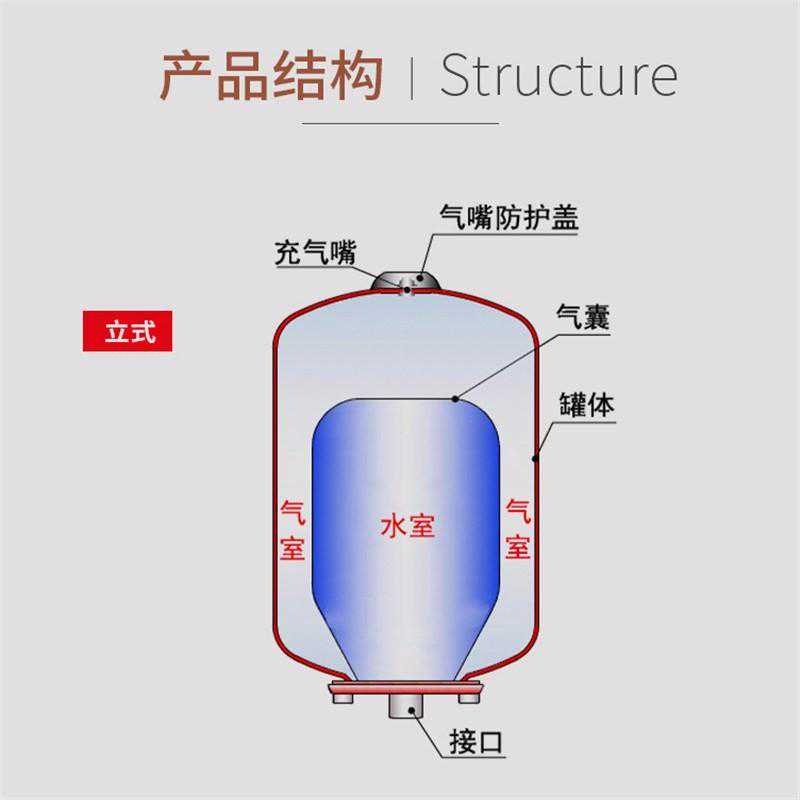

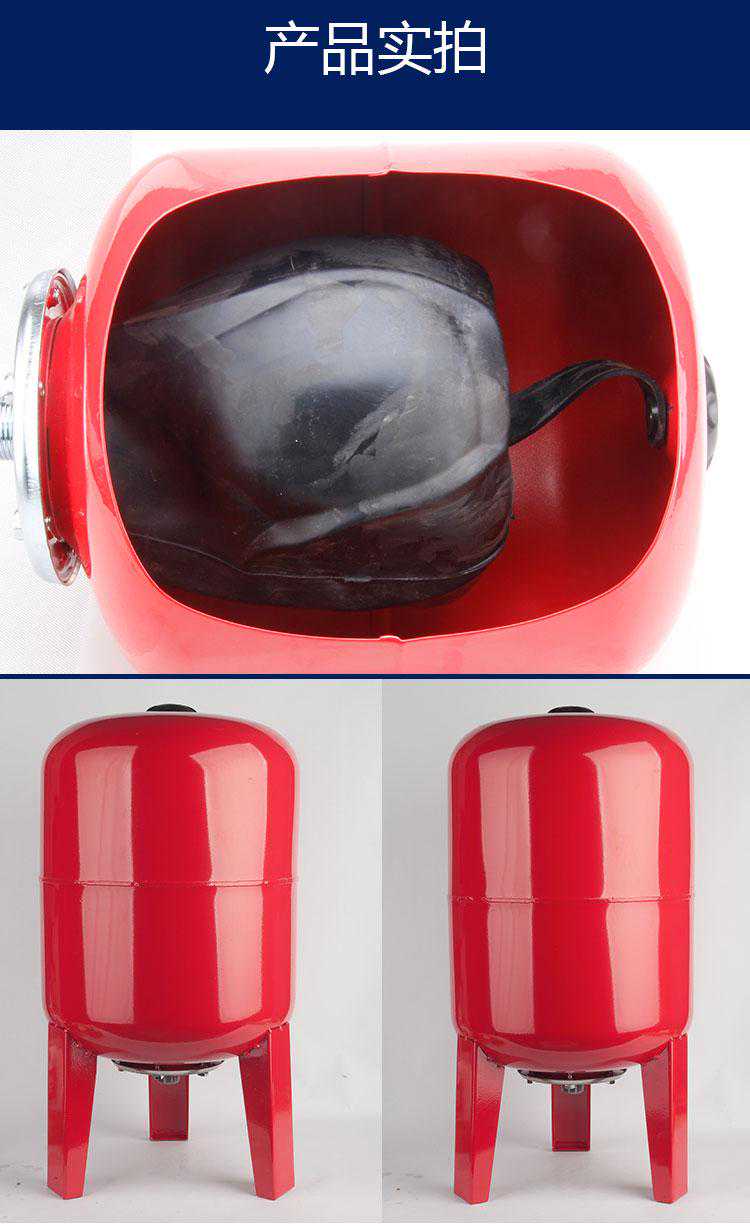

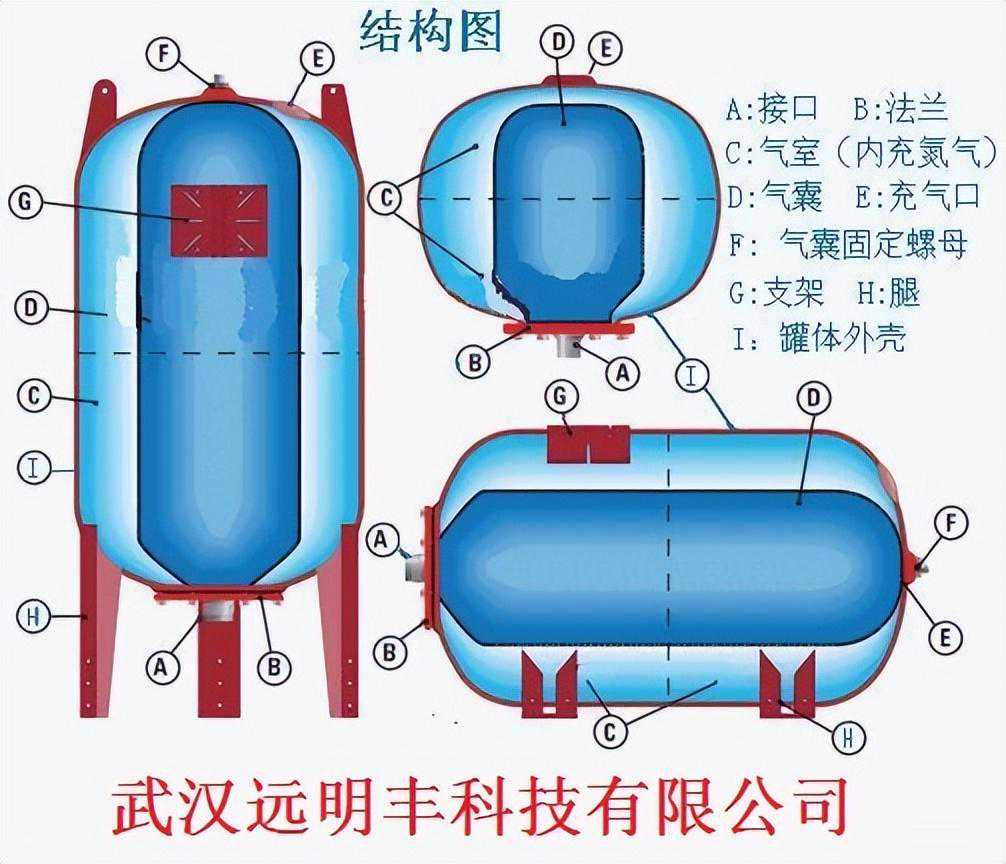

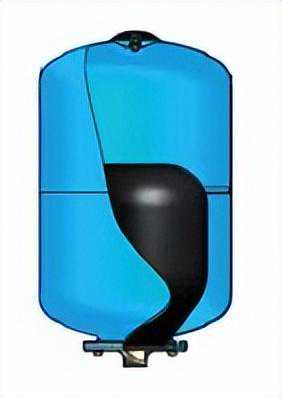

气囊式膨胀罐在结构上有了长足的进步，克服了以上缺点，如图：

气囊式膨胀罐内部有一个整体的气囊，在工作时水只进入气囊内，不与壳体接触，接口处用法兰盘连接，避免了焊接过程引起的生锈问题，罐壁不跟水接触，避免了生锈可能和水质的二次污染，使用寿命长，而且这种结构的膨胀罐即使气囊损坏也可单独更换，避免了隔膜式膨胀罐隔膜破裂后整个罐子就报废的问题，同样，由于是法兰联接，故它的接口就可以承受很大的扭力，在安装过程中就不怕会扭断接口。
