手持示波器是由传统示波器演变而来的一种体型小巧，携带方便的测量仪器，也是示波器的一种。示波器是一种功能众多，涉及行业众多的电子测量仪器，也是各个行业工程师们用的最频繁的设备之一。
示波器可以把我们肉眼看不到的电信号变换成可以看得见的图像，方便我们去研究各种电现象的变化过程。一般的示波器利用由高速电子而组成的电子束，然后打在覆盖有荧光材料的屏面上，就可以产生出微小的光点。在被测信号的作用下，电子束就像是一支笔的笔头，可以自己在屏面上描绘出被测信号的瞬时值的变化曲线。工程师通过示波器可以直观的查看出各种不同信号幅度随着时间变化而变化的波形曲线，还可以用它来测试各种不同的电量，比如电流、频率、电压、相位差、调幅度等等。
在户外或者环境相对来说比较复杂的情况下，我们往往希望能够有一台使用轻便的测量仪器，可以让工作变得更加轻松，更加方便，所以就有了手持便携式示波器。
传统示波器大多都用在实验室固定的环境，体型笨重，按键繁琐，而工程师大多会有一些项目需要在复杂环境下使用示波器，而手持式示波器恰好补充了这个短板，手持式示波器功能全面，体积小巧，使用方便携带方便。
示波器的作用
示波器属于多数行业通用的仪器，任何一个硬件工程师都应该知道示波器的工作原理并且可以熟练的去使用示波器，掌握示波器是对每个硬件工程师的基本要求。示波器是用来显示波形的仪器，显示的是信号电压随时间的变化。所以示波器可以用来测量信号的频率，周期，信号的上升沿/下降沿，信号的过冲，信号的噪声，信号间的时序关系等等。在示波器显示屏上，横坐标（X）代表时间，纵坐标（Y）代表电压，如果示波器有测量电流的功能，纵坐标还代表着电流。
示波器的重要指标
1.带宽
带宽是示波器最重要的一个指标，它决定了示波器测量高频信号的能力水准。示波器的带宽主要是由前端的放大器和其他的模拟器件的特性所决定。对于常规的放大器，它的增益是不可能在任何频率下都保持一致的，当然示波器中使用的放大器也是如此。示波器中的放大器的工作频点是从直流开始的，它的增益随着输入信号的频率增高而逐渐下降。一般把放大器增益下降-3dB对应的频点称为这个放大器的带宽。示波器的带宽就是这样来定义的。
2.采样率
被测信号经过示波器前端的放大、衰减等信号调理电路后，接下来就是进行信号的采样和数字量化，而信号的采样和数字化是通过高速的模数转换器（ADC）来完成的，示波器的采样率就是指对输入信号进行A/D转换时采样时钟的频率。输入到示波器的信号是模拟信号，模拟信号在时间和数值上都是连续的，也就是对于任意时刻，都有确定的电压值，而且电压的幅值是连续的。与模拟信号不同，数字信号的时间和数值都是离散的，电压的变化在时间上不是连续的，一般都是发生在离散的一瞬，而且电压的数值会是最小量值的整数倍。模拟信号经过模数转化后，在时间和电压上连续变化的波形就变为一个个离散的数字化的样点，而这过程中要尽可能真实地重建波形，最重要的是在水平方向时间轴上的采样点是否足够密集和在垂直方向上的电压的量化级数。水平方向采样点的间隔取决于示波器模数转换器的采样率，而垂直方向的电压量化级数则取决于模数转换器的位数。高速采样之后，再根据这些连续的采样的样点恢复波形。数字信号处理中的奈奎斯特定律告诉我们，如果被测信号的带宽是有限的，那么在对信号进行采样和量化时，如果采样率是被测信号的带宽的2倍以上，就可以会恢复信号中承载的信息。
3.存储深度
存储深度也叫做记录长度，代表着示波器可以保存的采样点的个数。存储深度表现在物理介质上其实是某种存储器的容量，存储器容量的大小也就是存储深度。示波器采集的样点存入到存储器里面，当存储器保存满了，之前的采样点会自动溢出，示波器不断采样得到的新的采样点又会继续填充进来，就这样重复，直到示波器被触发信号“叫停”，每“叫停”一次，示波器就将存储器中保存的这些采样点“搬移”到示波器的屏幕上进行显示，这两次“搬移”之间等待的时间被称为“死区时间”。有个形象的比喻，存储器就像一个“水缸”，“水缸”的容量就是“存储深度“，如果使用一个“水龙头”以恒定的速度对水缸注水，水龙头的水流速就是“采样率”，当水缸已经被注满水后，水龙头仍然在对水缸持续注水，这时候水缸里的水有一部分就会溢出来，但水缸的总体容量是会保持不变的。

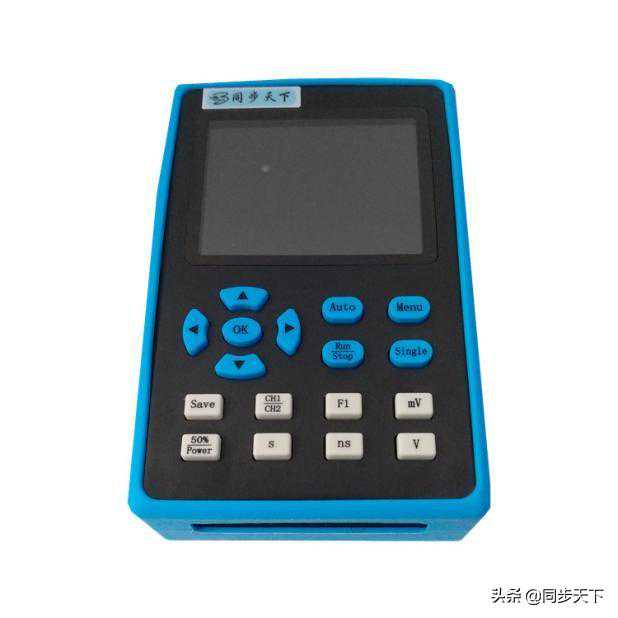

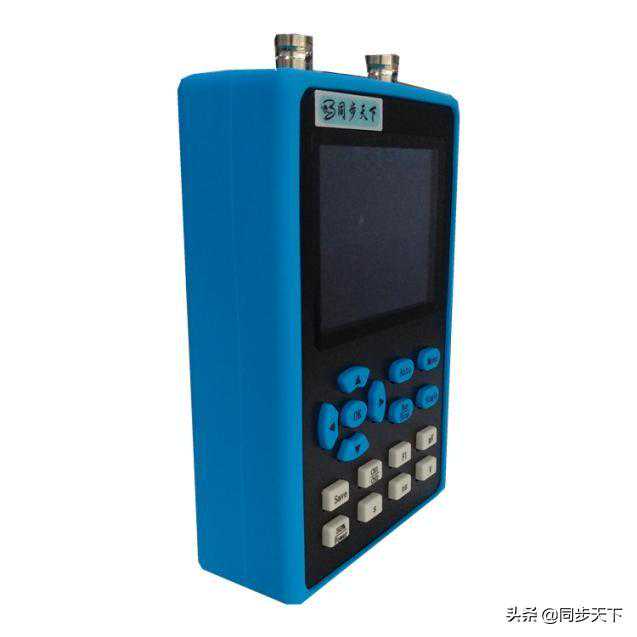

现在阶段的工程测试离不开常规示波器，也离不开一个功能全面，操作简洁，携带方便的手持示波器，由西安同步生产的SYN5804型手持式示波器是一款示波器功能，信号发生器功能兼备的多功能手持式示波器，最大带宽可以达到120MHZ,实时采样率250MSa/s，测量参数高达14种，是一款功能全面，体积小巧，使用方便的手持示波器，并且产品具备双模拟通道。
设备可以广泛应用于通用和精密测试；嵌入到教学设备或者工业测试系统中使用；电源纹波和噪声检测；汽车维修检测工具；现场维护工程师的故障诊断工具。
