1.导波雷达液位计
目前市场上比较成熟的液位测量产品按其测量原理不同有超声波式、电容式、差压式、雷达式、激光式和导波雷达式等等。导波雷达液位计是一种采用直接接触的方式将传感器探头浸入被测介质进行测量的液位仪表。导波雷达液位计是依据时域反射原理(TDR)为基础的雷达液位计，雷达液位计的电磁脉冲以光速沿钢缆或探棒传播，当遇到被测介质表面时，雷达液位计的部分脉冲被反射形成回波并沿相同路径返回到脉冲发射装置，发射装置与被测介质表面的距离同脉冲在其间的传播时间成正比，经计算得出液位高度。作为信号传输载体的传感器分为同轴杆式和双缆两种。

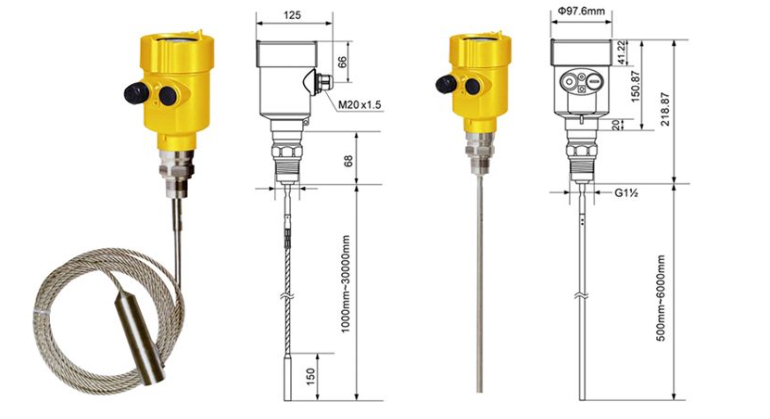

图1导波雷达液位计
2.导波雷达工作原理
导波雷达液位计是一种利用电磁波测量液体或固体物料液位的仪器。它采用微波信号，通过天线发射出去，并沿着导波管传输到介质表面，部分电磁波被液面反射并经过天线接收，从而转化为电信号，在对这一电信号进行处理后，就可以得到液位的高度。
导波管中的介质常常是一种电磁特性与被测介质不同的物质，导波管的内壁是一个不导电的材料，其内外侧分别被涂上一层金属涂层。电磁波在导波管中被限制在一个管道中传输，不会泄露出来，从而提高了信号的稳定性和可靠性。

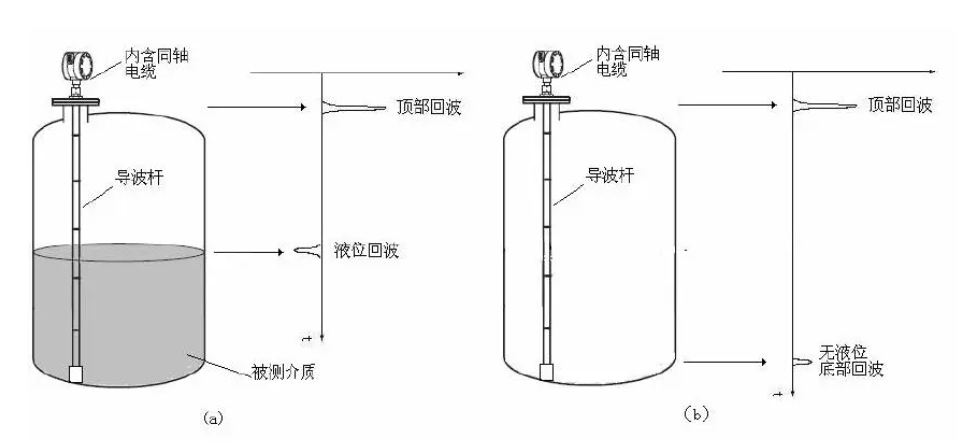

图2导波雷达液位计工作原理
3.导波雷达液位计常见故障
（1）介质波动引起导波雷达液位计指示波动；
（2）导波雷达液位计的导波强度过强或过弱；
（3）导波雷达液位计钢缆安装轻松或无配重，容易造成钢缆摆动碰壁；
（4）导波雷达液位计钢缆安装位置离管壁太近，容易造成碰壁；
（5）导波雷达液位计测量盲区过小；
（6）导波雷达液位计安装位置附近有进料口，进料时冲刷钢缆造成波动；
（7）导波雷达液位计钢缆表面或导波筒壁有附着物，影响回波；
（9）导波头内部四氟材质不严密，其他介质进入导波头内；
（10）表芯故障或表芯与导波头连接松动，造成指示不准确；
（11）参数设置不正确，DCS量程与表芯量程不对应，参数设置不符合现场实际安装条件；
（12）使用寿命过长，已达年限寿命。
图3导波雷达液位计
