1.仪器名称
热机械分析仪
2.图片展示
3.功能介绍
热膨胀系数测试仪（ThemalMechanicalAnalyzer）是在程序控温下，测量固体、液体和凝胶在非振动负荷下的温度与形变关系的技术，测试时，TMA以一定的加热速率加热试样，使试样在恒定的较小负荷下随温度升高发生形变，测量出试样的温度—尺寸变化曲线。与动态热机械分析DMA测量材料的弹性模量和损耗模量与温度之间关系不同，TMA测量的是材料的尺寸变化量（dimensionchange）与对应的温度T之间的关系。热膨胀系数测试仪TMAQ400是一款多功能分析测试仪，可以在-150℃至1000℃的温度范围内，测量大多数材料的机械性能。主要用于材料尺寸稳定性，也可用于测量塑料、橡胶等高分子材料的玻璃化温度。样品尺寸：最大样品高度：25mm，最大样品直径：10mm，两表面平行。可测的项目包括线膨胀系数、老化度、薄膜拉伸。测试温度范围在-40℃～1000℃之间。此设备可测量产品包括陶瓷、玻璃、金属／合金、矿物、催化剂、含能材料、塑胶高分子、涂料、医药、食品等。
4.适用产业
橡胶、硅胶材料的相关行业。
作为一种高精密度的热分析检测设备，TMA能够检测出15nm的形变量，在PCB/PCBA的制程检测和失效分析中被广泛应用。主要用于PCB最关键的两个参数：测量其线性膨胀系数和玻璃态转化温度。膨胀系数过大的基材的PCB在焊接组装后常常会导致金属化孔的断裂失效。
5.相关参数
型号：TAQ400
生产厂商：美国TA仪器公司
温度范围(最大）：-150~1000℃
温度精确度：±1℃
最大样品尺寸-固体：26mm(L)×10mm(D)
静态测试：26mm(L)×1.0mm(T)×4.7mm(W)
测量精确度：±0.1%
灵敏度：15nm
位移分辨率：0.5nm
动态基线漂移：1μm(-100~500℃)
施力范围：0.001~2N
力的分辨率：0.001N
数字式质量流量控制器：标配
气氛(静态或控制流量)：惰性、氧化或反应气体
6.应用实例

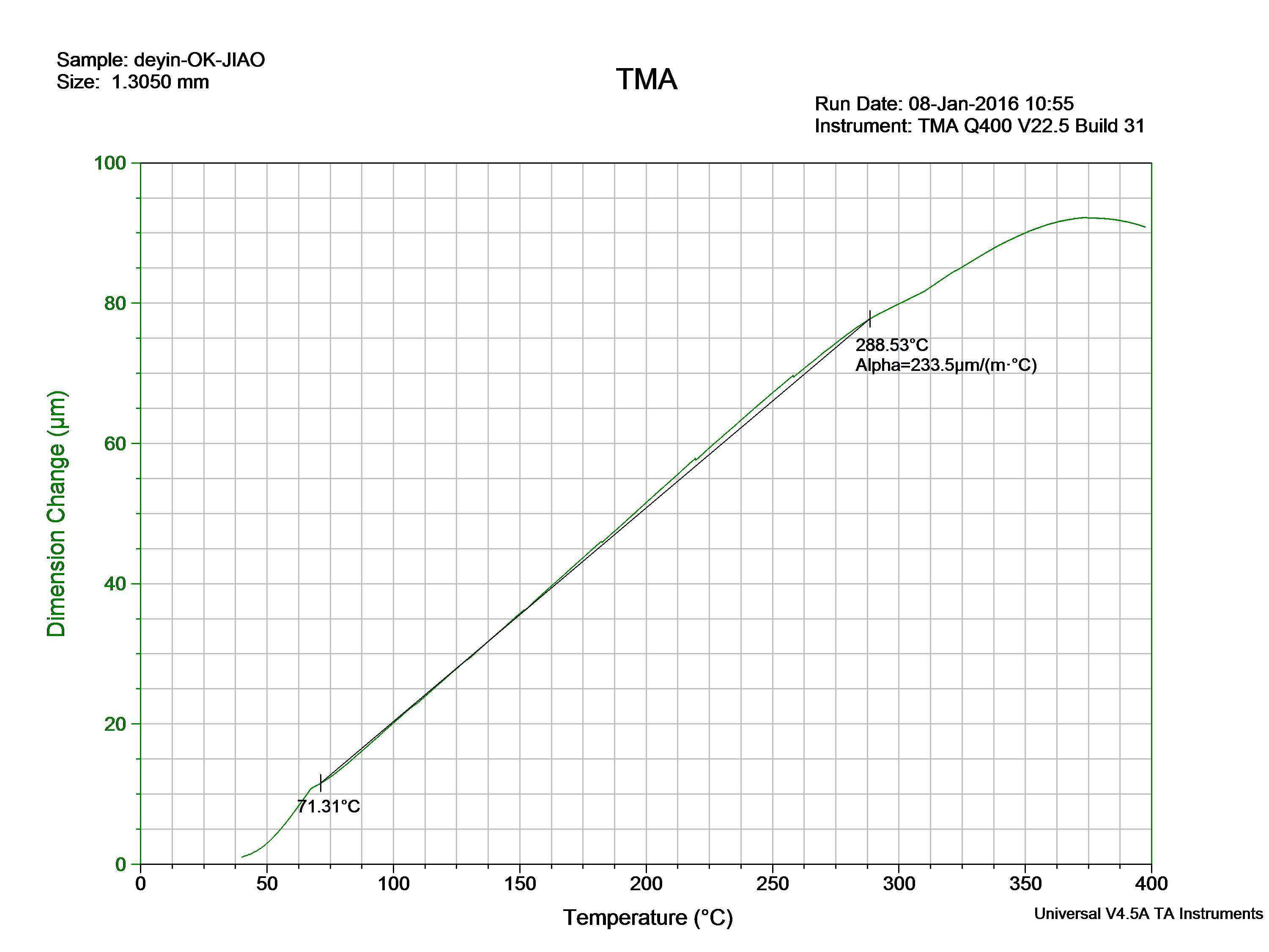

TMA曲线
