矿物绝缘电缆（Mineralinsulatedcable），一种以铜护套包裹铜导体芯线，并以氧化镁粉末为无机绝缘材料隔离导体与护套的电缆，最外层可按需选择适当保护套。通称MICC或MI电缆。有一种类似的电缆以金属代替铜护套包裹芯线和绝缘材料，称为矿物绝缘金属护套电缆。小编在电缆宝网上整理了矿物绝缘电缆的基础知识共大家参考。带着大家来认识一下矿物绝缘电缆：什么构造？用在何处？如何安装？
矿物绝缘电缆的构造
《民用建筑电气设计规范》JGJ16-2008规定：
矿物绝缘电缆是采用无机物氧化镁作为芯线绝缘材料，无缝铜管外套和铜质线芯。

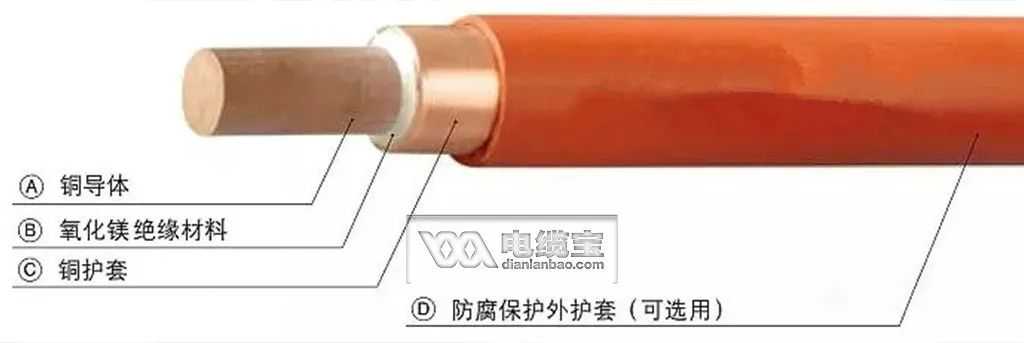

▲由图可见，矿物绝缘电缆的构造很简单，主要由①铜和②氧化镁两种材料，形成①铜护套+②氧化镁绝缘+③铜导体的线缆（可加外护套）。
《额定电压750V及以下矿物绝缘电缆及终端》GB/规定：
矿物绝缘电缆的型号有BTTZ、BTTVZ、BTTQ、BTTVQ。BTTVZ/BTTVQ就是在BTTZ/BTTQ的基础上多一层外护套。
B----布线用固定安装电力电缆
T----铜护套
T----铜导体
V/Y----外护套：聚氯乙烯V，聚乙烯Y
Z/Q----耐电压等级：Z重型750V，Q轻型500V

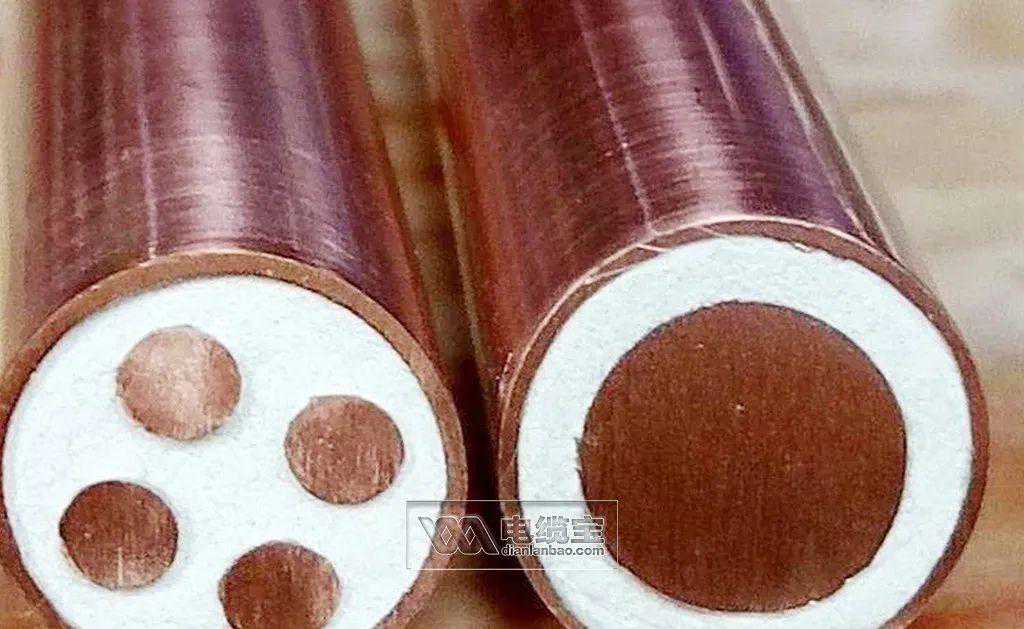

▲BTTZ矿物绝缘电缆断面
矿物绝缘电缆应用领域
矿物绝缘电缆已广泛应用于高层建筑、石油化工、机场、隧道、船舶、海上石油平台、航空航天、钢铁冶金、购物中心、停车场等场合
