某厂里新安装了一台三相潜水泵，当班的李师傅在接好电源线后便送电检验水泵的出水量。可是他发现出水口的水流量十分小，而且水压也是极低，李师傅理所当然地认为是电源或水泵的问题，便电压、电流甚至水泵的绝缘阻值通通检测了一遍，可结果却均正常，于是又再次送电观察，无奈故障依旧。后他用相序测试仪检测发现了问题——三相异步电动机接反相序致使反向运转，如果长时间让水泵这样反转的话，水泵上的叶轮以及连接出水管的盘根都有可能脱落。李师傅惊出一身汗，赶紧将通往水泵的三根电源线中的两根对调了一下(即变换了一下水泵的相序)，送电后出水量和出水压力均达到额定要求。
其实，类似上面这种接错相序，导致无法达到额定输出参数的设备还有三相异步电动机拖动的空气压缩机(空压机)、液压泵等。有些三相用电设备一旦将相序搞反，则往往极易发生严重的安全事故。例如三相电机驱动的砂轮机、切割锯、风机等诸般高速旋转类的设备，在电源相序搞错反向运行时，其夹持的砂轮片、锯片、风叶等极易松脱被强大的离心力甩出，导致不堪设想的事故！
专业小问号？
那么，什么是相序测试仪？其工作原理是怎样的？作用有哪些？它们是如何赋能专业人士以及相关领域的？我们又该如何选择仪器？
CEM“秒懂”小知识
相序
在三相电力系统中，相序是指三相电压或电流信号的相位关系，指的是A相、B相和C相三相电压波形的相位先后顺序。当电力系统中的相序正确时，A相、B相和C相的相位顺序应该是按照ABC的顺序排列，即A相的相位应该先于B相，B相的相位应该先于C相。
如果相序错误，即ABC顺序变为ACB或BCA等，将导致电力系统中的三相电压波形出现严重失调，可能会对电力设备造成损坏，甚至引发事故。
相序测试仪
相序测试仪是一种用于检测电力系统中三相电压相位顺序是否正确的设备，它能够帮助我们确保电力系统的正常运行，防止因相序错误而引发的事故。
仪器结构
相序测试仪通常由电路板、显示器和控制按钮组成。
工作原理
相序测试仪的工作原理是基于相序的定义和相序检测算法通过采样和处理电压或电流信号，判断相序是否正确，并输出相应的信号。
①采样：相序测试仪通过采样电力系统中的三相电压或电流信号获取离散的采样值。
②处理：相序测试仪对采样值进行处理，计算出相应的相位差或正负序分量。
③判断：相序测试仪根据相位差或正负序分量的数值，判断相序是否正确。
④输出：相序测试仪根据判断结果，输出相应的信号，用于指示相序是否正确。
相序检测算法
为了判断相序是否正确，相序测试仪需要通过采样和处理电压或电流信号来获取相位差。常用的相序检测算法有以下两种：
①基于零序检测的算法
基于零序检测的算法，是通过检测三相电压或电流信号的零序分量来判断相序是否正确。在正常情况下，三相电压或电流的零序分量应为零；如果相序错误，那么零序分量将不为零。
②基于正负序分量的算法
基于正负序分量的算法，是通过分解三相电压或电流信号的正负序分量来判断相序是否正确。正序分量表示相位差为120度的分量，负序分量表示相位差为240度的分量。在正常情况下，三相电压或电流的负序分量应为零；如果相序错误，那么负序分量将不为零。
性能指标
绝缘材料的材质特性
①材质特性
②绝缘耐受电压
绝缘管的长度及衰减电阻的参数
仪器选择
可否推荐一款简单易用又准确的相序测试仪，适用于大多数测量场合的？
CEM华盛昌的相序测试仪DT-901/902就挺不错的！
产品推荐
相序测试仪

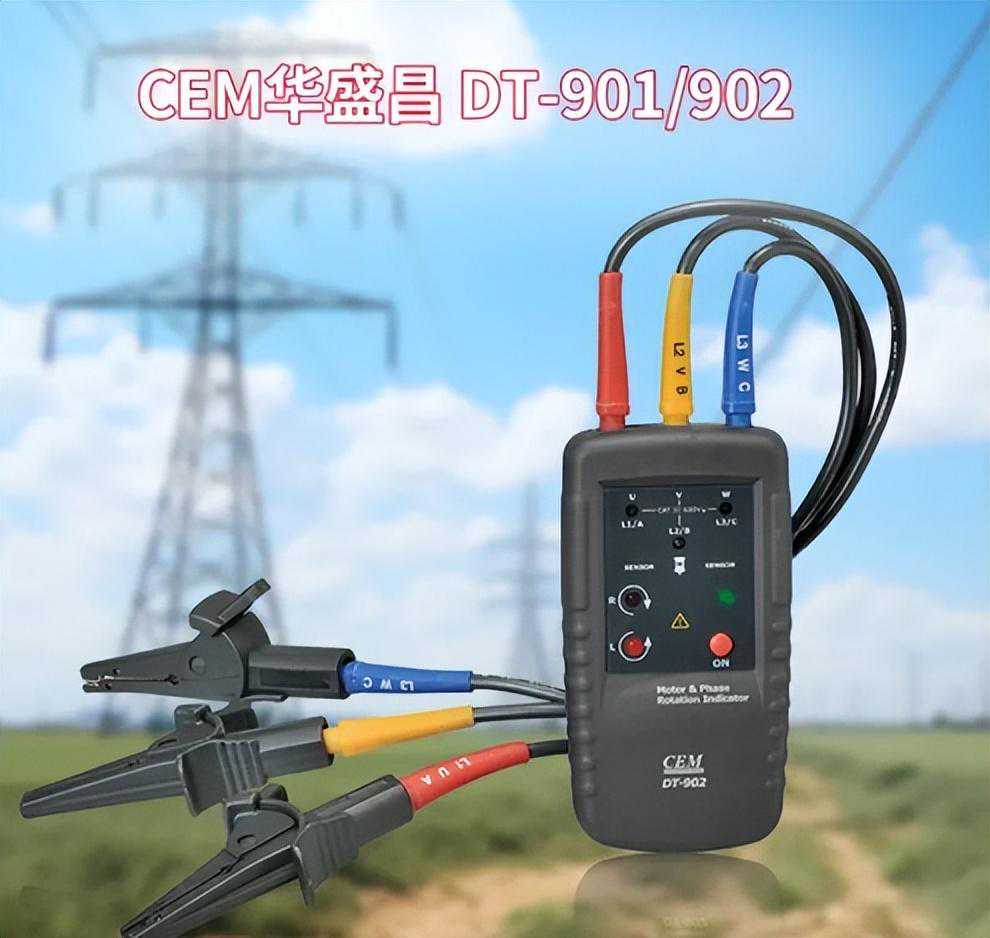

CEM华盛昌DT-901/902
相序测试仪的应用范围非常广泛，主要用于电力系统的安装调试设备运行监测以及维护保养等工作中。通过相序测试仪，我们可以及时发现电力系统中的相序错误，并采取相应的措施进行修复，确保电力系统的安全稳定运行。CEM华盛昌自主研发生产的相序测试仪DT-901/902，就因为测量准确、读数清晰、响应速度快、简单易用等特点，备受市场欢迎。
产品概述

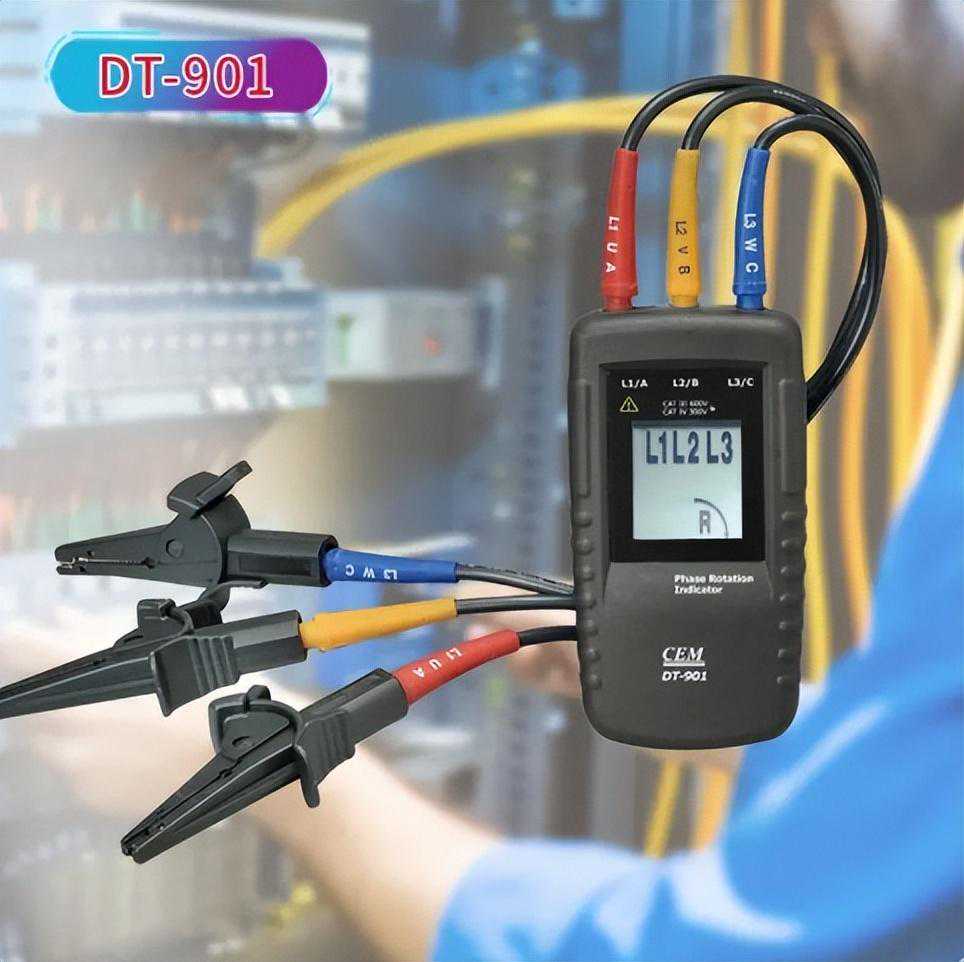

华盛昌DT-901相位转向指示器专门用来测量三相位系统的旋转磁场方向。
华盛昌DT-902马达转向指示仪专门用来测量三相位系统的旋转磁场方向和检测马达转向。

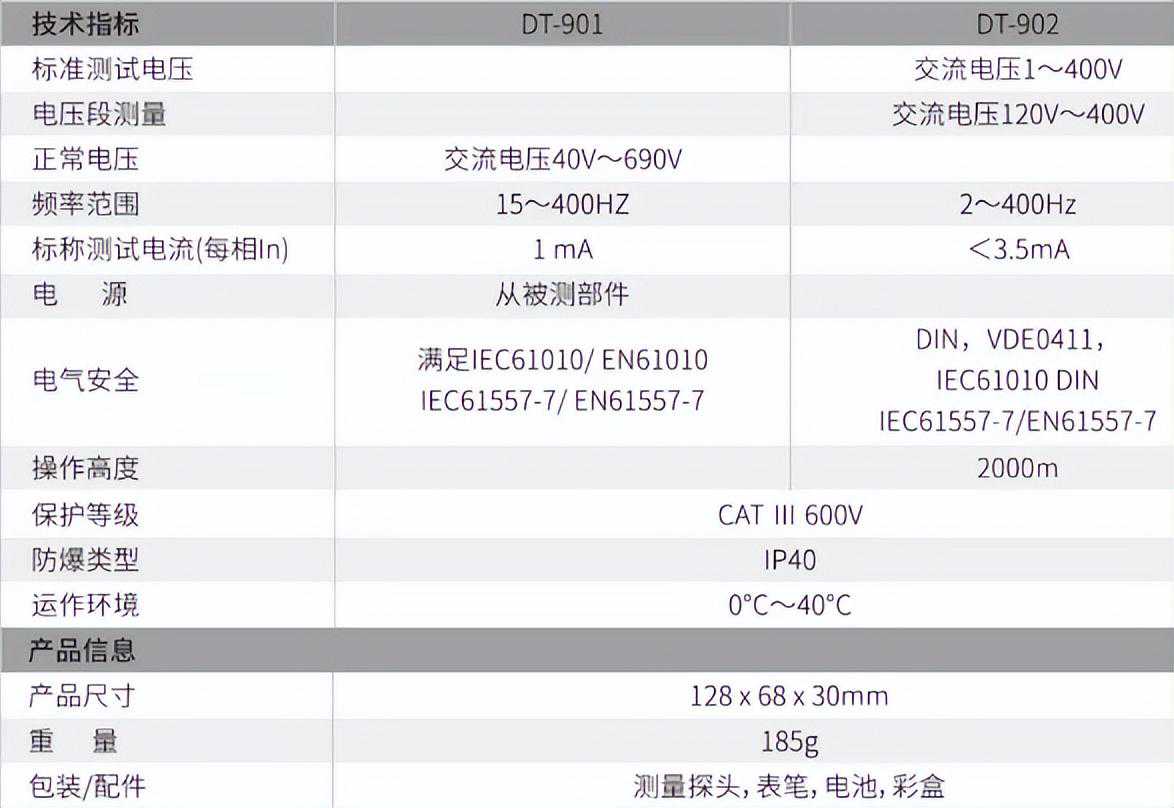

产品配置
产品优势
高清液晶屏，显示更清晰
高清晰液晶显示大屏，方便用户读取测试数据。
反应灵敏，快速测量
测试平均响应速度低至1S，测量结果准确，安全系数高。
多种功能，适用性强
3相位指示器配置，可检测旋转磁场方向指示、转向指示器，能进行非触式旋转磁场方向测量、磁场检测，还可检测马达连接性。
抗摔防滑，安全防爆
坚固耐用，里硬外合，防爆类型为IP40，使用放心。
安全耐用，满足国际标准
防护等级，其中DT-901电气安全满足IEC61010/EN61010，IEC61557-7/EN61557-7；
DT-902电气安全满足DINVDE0411，IEC61010DIN，VDE0413-7，IEC61557-7/EN61557-7。
设计小巧，简单易携带
轻巧的设计便于将仪器放入工具包，工作更方便顺心。
产品应用
相序测试仪在电力系统中有广泛的应用，以下是一些主要的应用领域:
发电机保护
在多个发电机并联运行的情况下，发电机之间的相序一致性非常重要。相序测试仪用于检测发电机之间的相位差，以确保它们的输出波形同步。如果发电机之间的相序差超过安全范围，相序检测将触发保护装置，断开故障发电机的连接，以避免对整个电力系统造成更大的影响。
输电线路保护
相序测试仪也被广泛用于输电线路的保护。输电线路中的相序变化可能导致电流不平衡和电压波形畸变，对线路设备造成损坏，并可能引发故障。相序检测可以及时检测到输电线路中的相序问题，并触发保护装置，以确保线路设备和供电系统的安全运行。
变压器保护
变压器是电力系统中重要的设备，其运行稳定性和可靠性对电力系统的正常运行至关重要。相序测试仪在变压器保护中起着重要作用，它可以检测变压器输入和输出侧的相序情况，以确保变压器正常工作。如果相序发生异常，相序检测将触发变压器保护装置，保护变压器免受损坏。
发电机调速控制
相序测试仪还可以在发电机调速控制中应用。发电机的调速控制用于维持电力系统的频率稳定，保持电网供电质量。相序检测可以检测到发电机输出波形的相序差异，根据检测结果调整发电机的调速控制策略，以确保发电机和电力系统的稳定工作。
