他们的共同点是,在电站侧,当检测到故障时,跳开并网点开关,使本站与电网脱离,主要是对电压、频率进行保护。(见图1)

图一
之前也介绍过防孤岛保护装置及其应用,今天介绍一下故障解列。
故障解列装置就是在并网联络线路发生故障时,为了确保主网的安全和地区电网重要用户安全供电,需要解列地区小电源。

图2

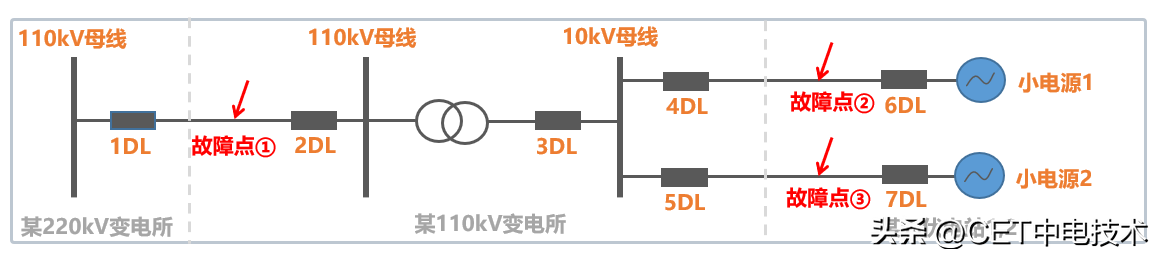

如图2所示,故障点1:大电源系统侧主送电源线路故障,故障点2、故障点3:小电源并网线路故障。
未解列的小电源会影响并网线路重合闸和备自投动作的可靠性,在大电源系统侧主送电源线路(或小电源并网线路)发生故障情况下,由于接入终端变电所中、低压侧的小电源作用于变电所高压母线(或电源侧并网母线),使得大系统侧(或小电源并网线路)检无压重合闸条件(或备自投无压条件)无法满足,不能可靠重合(或投入备用电源)。从而影响供电的连续性和可靠性,造成经济损失。
损害变压器中性点绝缘:当110kV线路发生瞬时性单相接地故障时,系统与小电源1、2解列运行,110kV变电所由中性点不接地系统转化为中性点接地系统,接地点为110kV线路上的故障点,中性点电压发生偏移,当中性点电压升高后往往容易将变压器中性点绝缘损坏,增加现场事故风险。
如何避免未解列小电源的产生的风险呢?

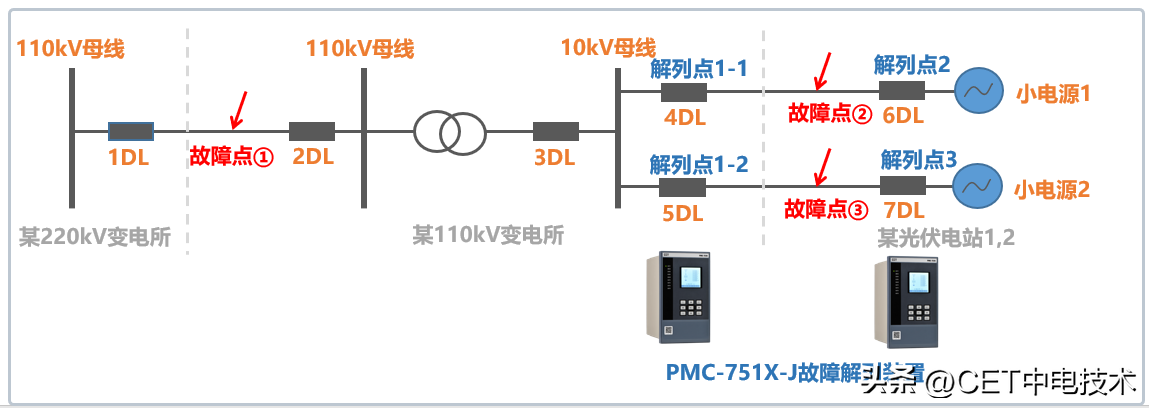

建议在变电站110kV及以下电压等级侧的并网联络线路设置合适的解列点,并安装PMC-751X-J故障解列装置,跳开小电源联络线。

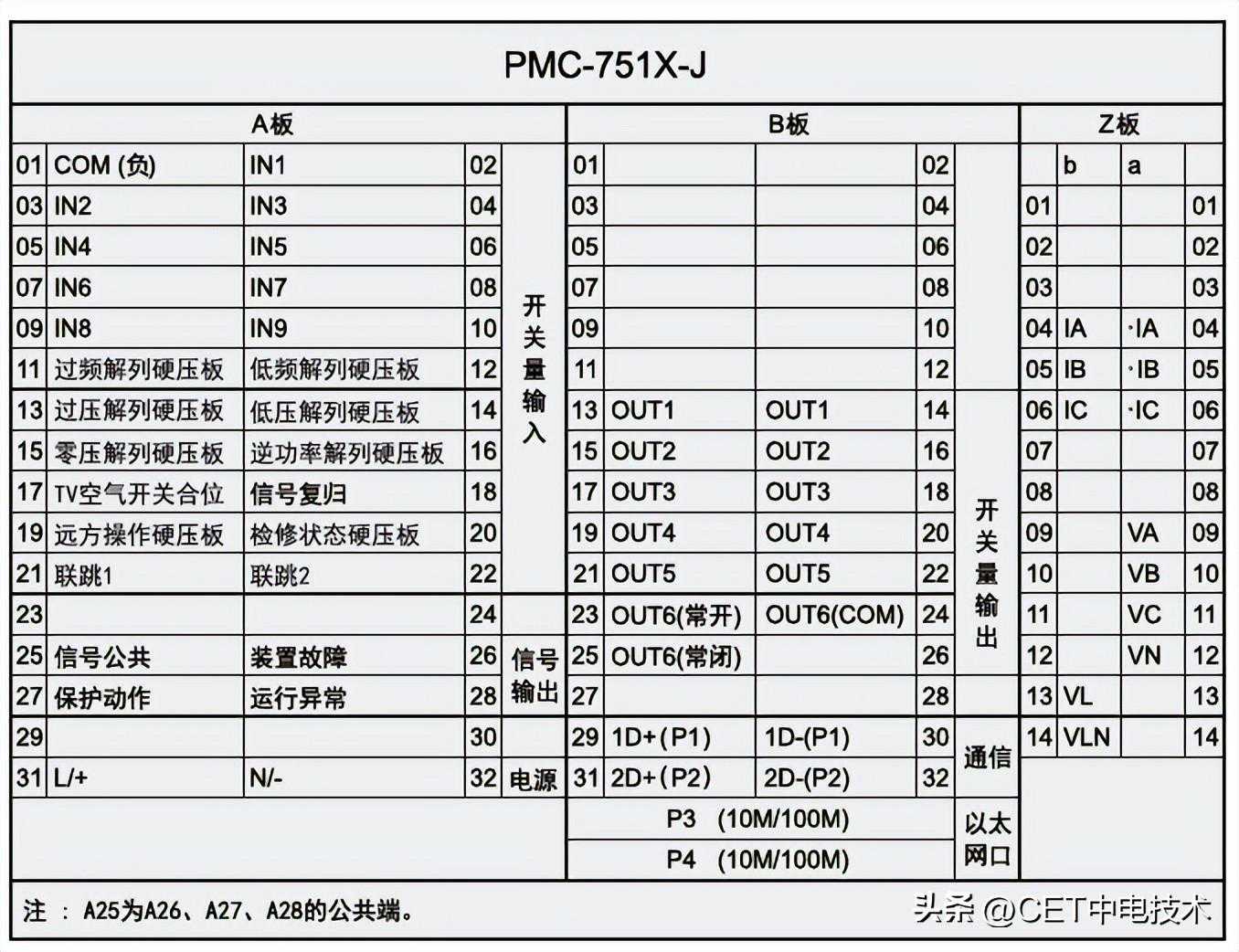

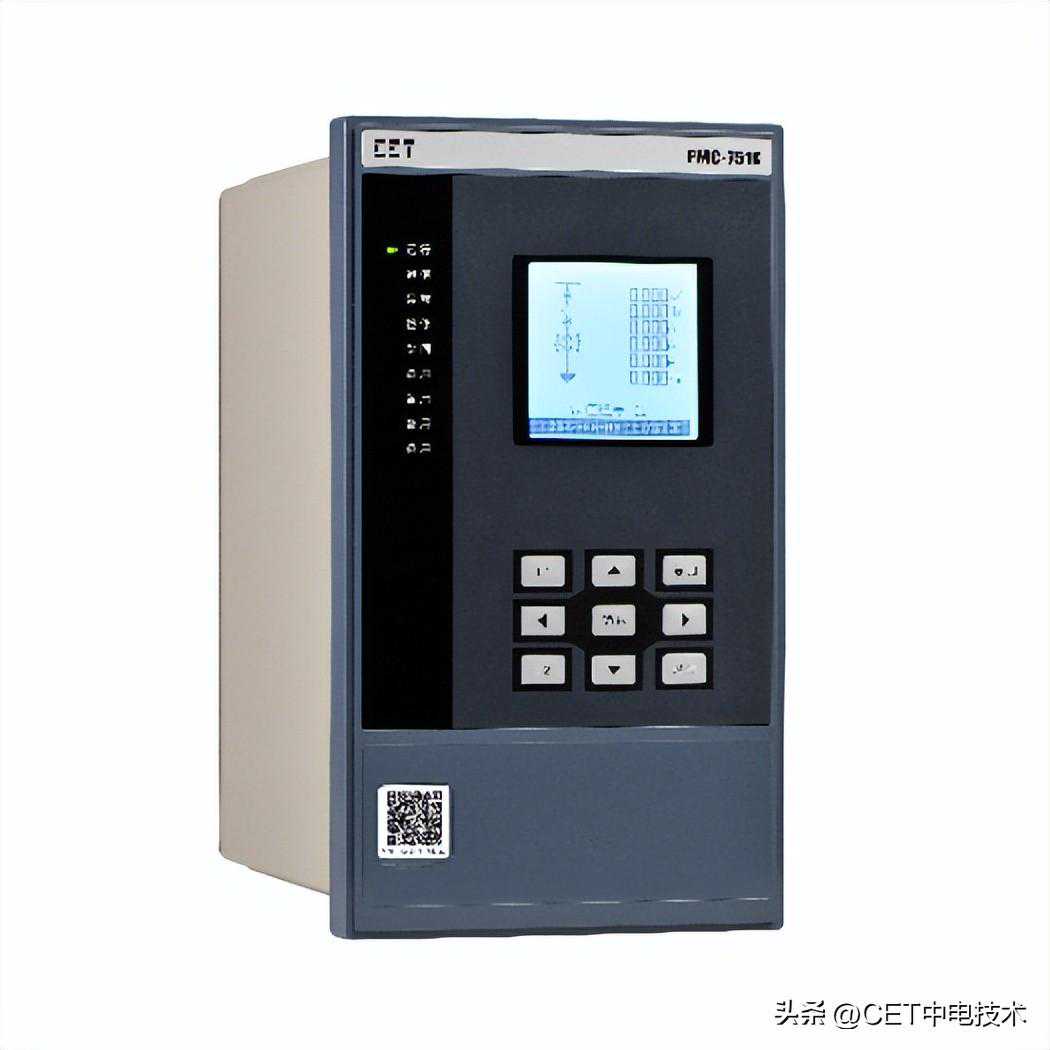

CET中电技术自主研发的PMC-751X-J故障解列装置,具体参数如下图,适用于110kV及以下电压等级的负荷侧或小电源侧的故障解列。主要应用在光伏系统、生物质发电系统、余热发电系统、小水电系统、带小电源的终端变电站等场景。能够实现高频解列、低频解列、过压解列、低压解列、零压解列、逆功率解列、联跳功能、TV断线、TA监视、接线诊断等功能。
