1.引言
在材料表层覆膜是赋予材料本身没有的某些性能，以此提高材料的利用效率或者拓展它的适用范围，在机械、电子、仪表、兵器、农机、五金、建筑、造船、航天航空等领域是十分常见的，而这些成膜工艺大体都分为电镀、化学镀、浸镀、化学和电化学转化以及涂装等。不管是什么成膜工艺，膜层厚度都是最基本的结构参数，基于这个，就发展出了许多不同的仪器如电解式镀层测厚仪，X荧光测厚仪等等。
金相显微镜主要用于金属的相结构分析。也可以利用各种平面分析系统进行膜层的厚度测量，并且精度很高，最小误差约为±0.8μm，可作为金属镀层和氧化膜层的仲裁测量。利用金相显微镜的聚焦平面也可以作各种涂/镀膜层的厚度测量，而且在微米量级具有与电磁/电涡轮测厚仪相当的精度。
2.原理
金相显微镜的物镜焦距和位置都是固定的，实际操作中可通过调整样品台高度，改变被测物表面和物镜之间的距离完成对焦。将被检测物的覆膜面打磨出一个斜面后平放在样品台上，使斜面处于视场中。分别对膜层的外界面和内界面进行对焦，读出调焦旋钮上两个脚面的高度差即为膜层的厚度。具体如下图所示。

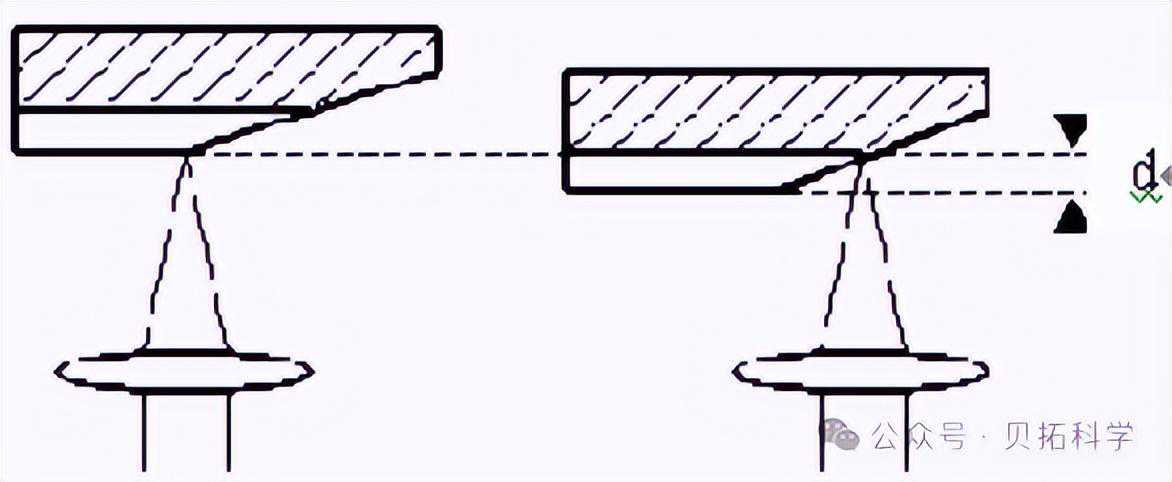

图1利用焦平面测厚原理
为了相对准确测量膜层厚度，需要注意以下几个操作技巧：
1、找准膜层的内界面便于对焦，要求内界面量测要有比较明显的色差，或者显微结构的差异。
2、视场景深和显微镜放大倍数成反比，为了提高对焦的相对精度，应尽可能提高显微镜的放大倍数来降低景深。
3、打磨斜面尽可能提高加工精度，避免微小的划痕影响对焦精度。另外，在视场限制的范围内，尽量将斜面和表面的夹角磨小，使得膜层的可视面更大，可以提高对焦精度，便于观察。
4、作为基底的样品要有一定的厚度和刚度，保证斜面加工过程不发生过大的样品应力变形，影响样品原有的平整度。
以下三张图是作为范例，使用金相显微镜对铝基阳极氧化膜样品进行拍摄的，放大倍数是450倍，拍摄斜面与样品的夹角约30度。照片如下所示：

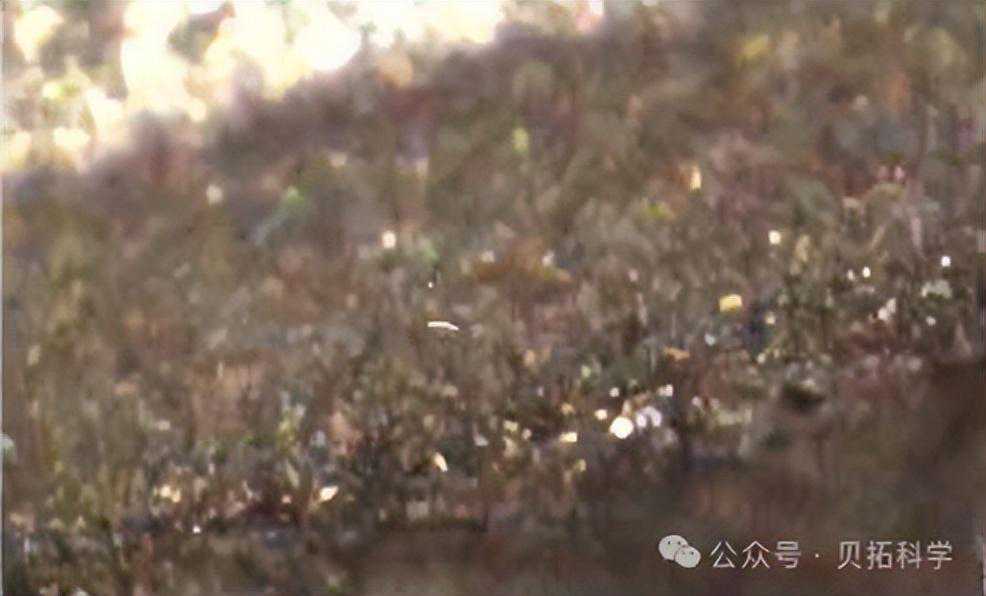

图2铝基阳极氧化膜样品显微照片1

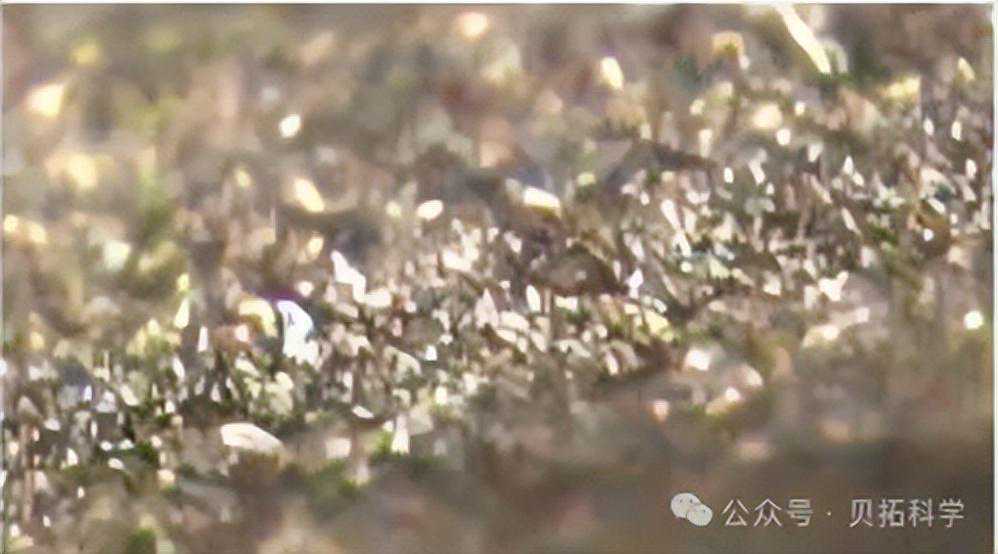

图3铝基阳极氧化膜样品显微照片2

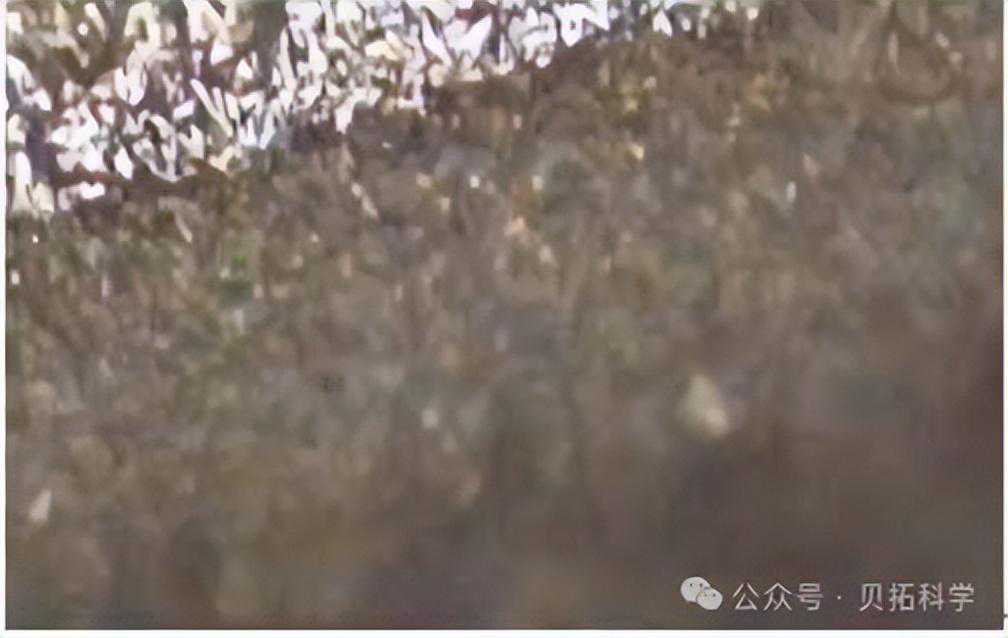

图4铝基阳极氧化膜样品显微照片3
3.实验及结果
为了确定用焦平面测量膜层厚度的精度，用一片标称厚度1mm的纯铝片作对比测量。先把垂直固定在样品台上，使用金相显微镜自带的软件随机选取5个点进行量测，再将铝片边缘打磨成斜面，在垂直与铝片厚度方向5mm长度内随机选取五个点进行焦面高度测量，结果如下表所示。
测量点
1
2
3
4
5
平均值
软件
1000.6382
1001.1279
999.2783
999.9738
1000.1842
1000.2405
焦面高度
1001.4
1002.6
1000.5
1001.8
998.7
1001.0
从上表可以看出，利用金相显微镜焦平面测量膜层厚度是可行且可信的，其读数误差受仪器精度影响，一般小于1μm。
4.总结
利用金相显微镜焦平面测量各种涂/镀层厚度可行可信，将样品覆膜打磨成斜面对膜层两个界面分别对焦，从调焦旋钮读出两个脚面的高度差即为膜层厚度。这个方法适用于小件的实验样品的测量，与其他测厚方法相比，该方法能在进行厚度测量的同时能对膜层的显微结果观察和分析，并且能适用于各种涂/镀层或者多层复合膜的厚度测量，对膜层的性质和形态没有限制。
