【广州兰瑟电子】杨工提供德国HBM称重传感器的型号中,涵括了多种类型的传感器,如波纹管、悬臂梁、S型、单点式、柱式、数字式和扭环式等。



扩展知识:
德国HBM称重传感器使用安装说明
1、如果破损会造成人身伤害或设备损坏,用户必须采取适当的安全措施(如防止跌落、倒塌或过载的安全装置)。为了安全无故障运行,称重传感器不仅必须正确运输、储存、定位和安装,还必须小心操作和维护。
2、必须遵守相关的事故预防法规。特别是,你应该考虑规范中引用的极限载荷。
3、称重传感器专为计量应用而设计。用于任何其他目的都将被视为不合适。
4、为了安全起见,称重传感器只能按照安装说明中的描述进行操作。在使用过程中,还必须遵守相关应用的法律和安全要求。这同样适用于配件的使用。
5、称重传感器可用作机器元件(例如,用于容器和料仓称重)。在这些情况下,您必须确保为了获得更高的灵敏度,称重传感器不是按照机器设计中常见的安全系数制造的。称重传感器不是适当使用意义上的安全元件。调节测量信号的电子设备的布局应该使得测量信号故障不会造成损坏。
6、如果未经培训的人员不恰当地安装和操作称重传感器,可能会产生其他危险。
不同德国HBM称重传感器型号之间的材质、精度和量程不尽相同,广州兰瑟电子为大家特意整理了相关资料,具体型号和参数如下。

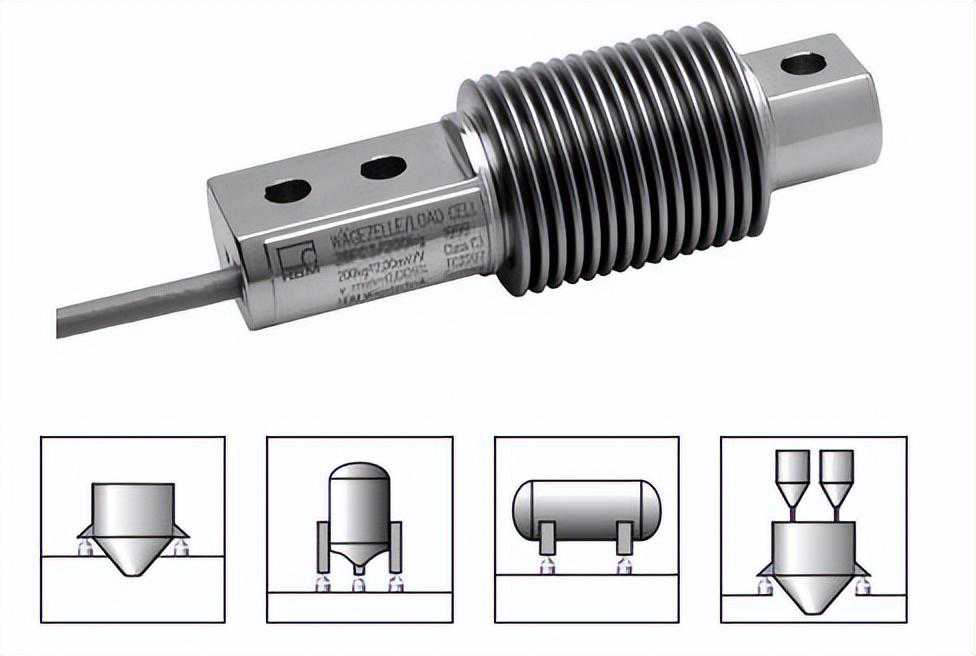

1、波纹管称重传感器:
Z6FD1量程5kg至1T(D1精度不锈钢)
Z6FC3量程10kg至1T(C3精度不锈钢)
Z6FC4量程20kg至500kg(C4精度不锈钢)
Z6FC6量程20kg至200kg(C6精度不锈钢)
2、悬臂梁称重传感器:
Z7AD1量程500kg至10T(D1精度镀锌钢)
Z7AC3量程2T至5T(C3精度镀锌钢)
HLCB1C3量程110kg至4.4T(标准版C3精度不锈钢)
HLCB1D1量程110kg至10T(标准版D1精度不锈钢)
HLCB1C6量程220kg至1.1T(标准版C6精度不锈钢)
HLCB2C3量程110kg至4.4T(特殊保护C3精度不锈钢)
HLCA1C3量程220kg至4.4T(带通孔螺纹C3精度不锈钢)
3、单点式称重传感器:
PW10AC3MR量程50kg至300kg(C3MR精度铝材质静态称重)
PW6DC3MR量程3kg至40kg(C3MR精度铝材质动静态称重)
PW6CC3MR量程3kg至40kg(C3MR精度铝材质静态称重)
PW2DC3量程7.2kg至72kg(C3MR精度铝材质静态称重)
SP4MC3MR量程1kg至200kg(C3MR精度铝材质)
SPL量程200g至3kg(小尺寸小量程)
PW22C3量程6kg至90kg(C3精度不锈钢动静态称重)
PW12CC3量程50kg至750kg(C3精度铝材质)
PW16AC3MR量程30kg至660kg(C3MR精度铝材质)
4、S型称重传感器:
S40AC3量程50kg至5T(C3精度不锈钢)
RSCC3量程50kg至5T(C3精度不锈钢)
5、柱式称重传感器:

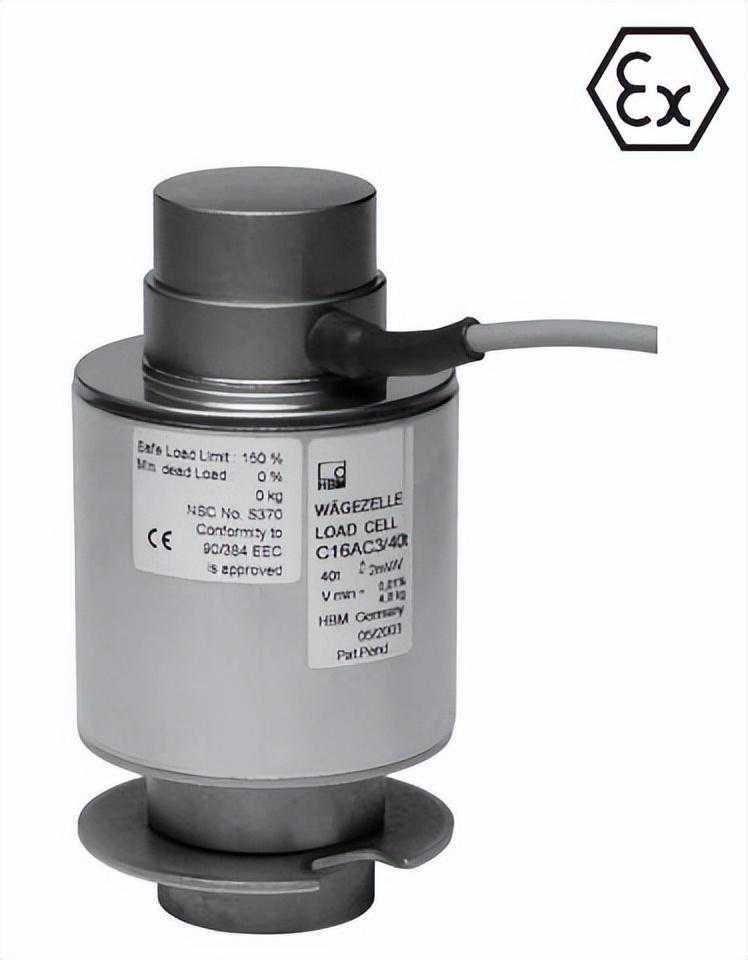

C16AD1量程20T至100T(D1精度不锈钢)
C16AC3量程20T至100T(C3精度不锈钢)
C2量程50T至50T(不锈钢精度等级:50kg量程为0.2,其余量程为0.1)
U2A量程50T至50T(不锈钢精度等级:50kg量程为0.2,其余量程为0.1)
U2AD1量程500kg至5T(D1精度不锈钢)
6、数字称重传感器:
C16IC3量程20T至60T(精度可选C3、C4不锈钢数字化)
7、扭环式称重传感器:
量程1T至470T(0.05精度不锈钢)
RTNC3量程1T至470T(C3精度不锈钢)
