这期我们将以图文的形式，对常用的法兰及管件做下介绍，让我们对这些产品能产生一些概念
焊接管件篇

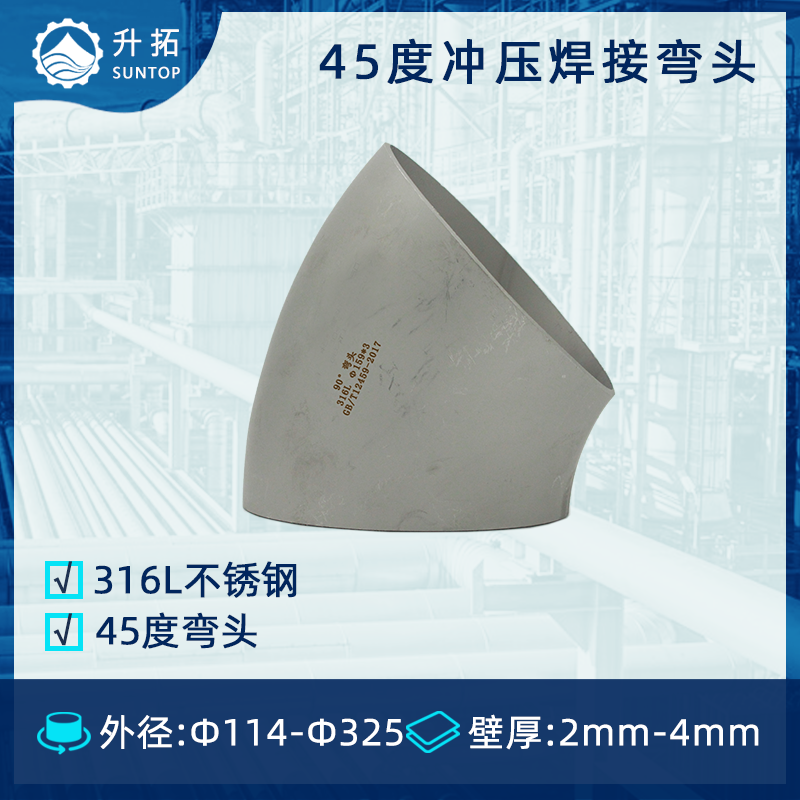

一、焊接弯头
按角度可分为：90°弯头、45°弯头、180°弯头
按弯曲半径可分为：1.0D(短半径)、1.5D(长半径)
英文表达方式:
ELBOWLONG(长半径弯头)
ELBOWSHORT(短半径弯头)
英文缩写方式:EL(长半径弯头)ES(短半径弯头)
现在市面上有很多不同类型弯曲半径的弯头(我们统称为市场货)
不同的厂家,他们会有自己主打的弯曲半径产品
基本都是0.05D一个跨度
分别是1.1
由于弯曲半径的不同,图片上无法很直观的看出差异
以下我将只针对角度划分的弯头进行展示
二、焊接大小头/异径管/直通
异径管可分为:同心异径管和偏心异径管
异径管的叫法也有很多
例如:
大小头、偏心大小头、同心异径管、偏心异径管，同心接头、偏心接头、直通等
英文表达方式:
ConcentricReducer(同心大小头)
EccentricReducer(偏心大小头)
英文缩写方式:RC(同心大小头)RE(偏心大小头)

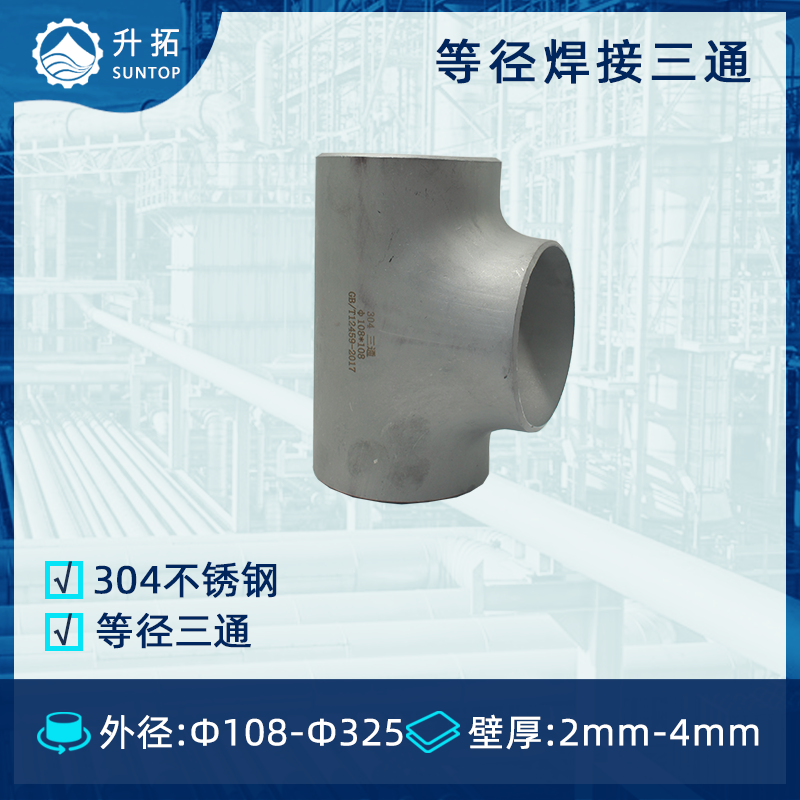

三、焊接三通/四通

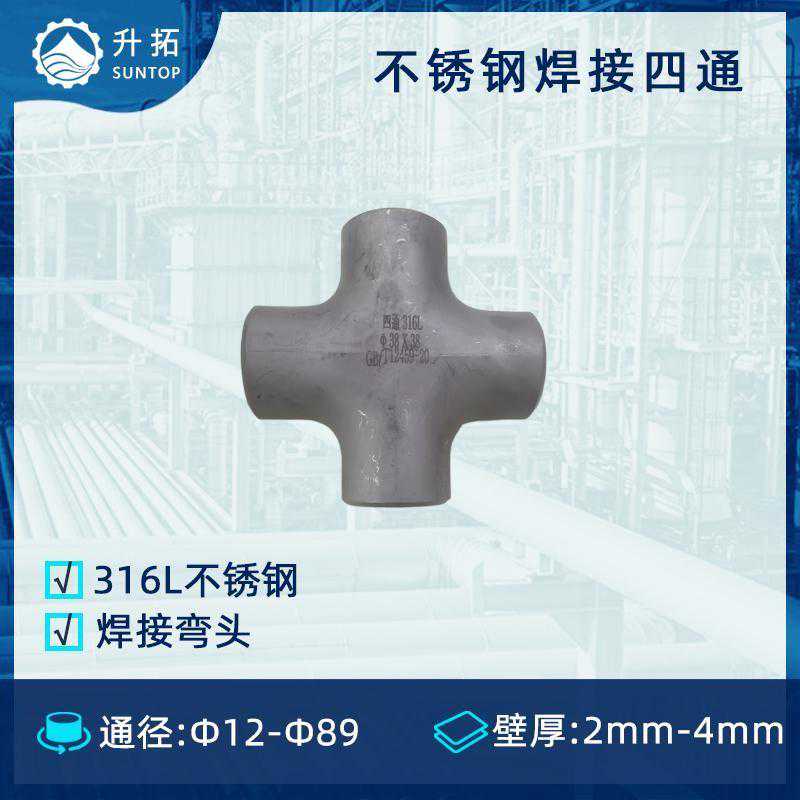

按管子接通的数量可分为:三通、四通

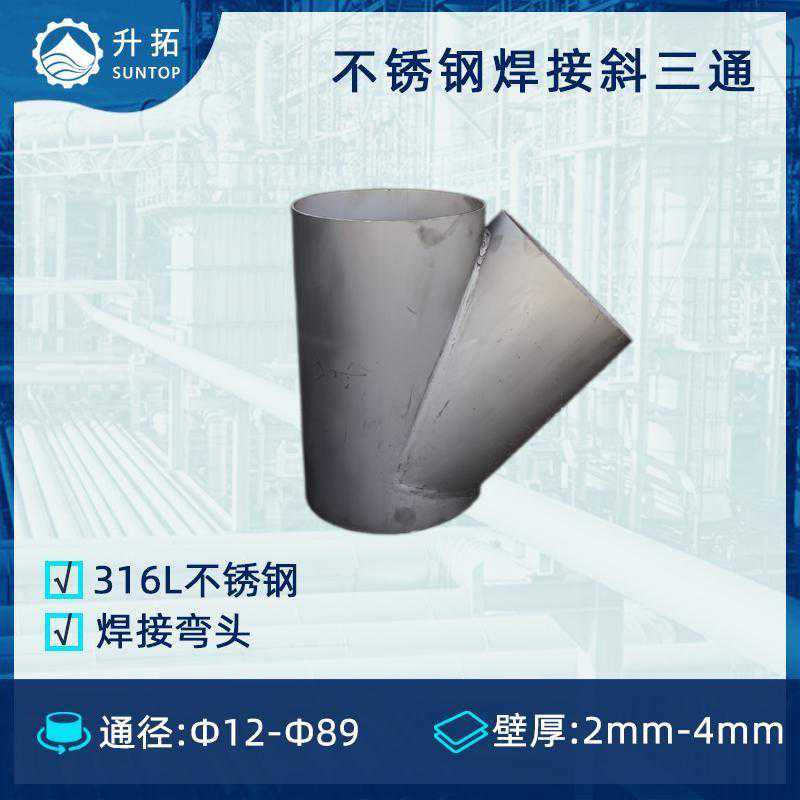

按支管的接通方向可分为:正三通、斜三通
英文表达方式:
STRAIGHTTEE(等径三通)
REDUCINGTEE(异径三通)
STRAIGHTCROSS(等径四通)
REDUCINGCROSS(异径四通)
英文缩写方式:
TS(等径三通)TR(异径三通)
CRS(等径四通)CRR(异径四通)

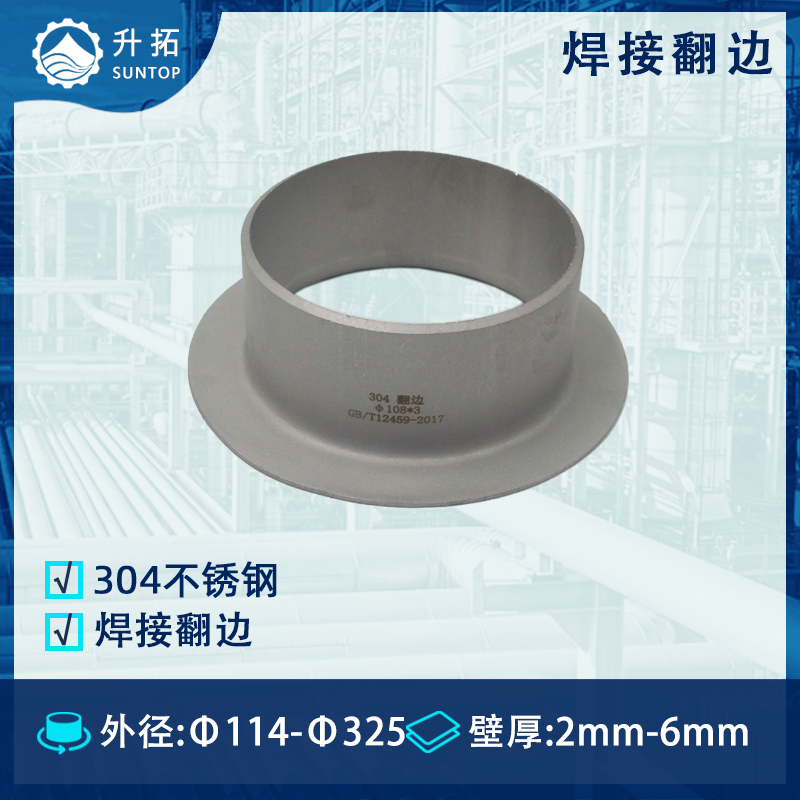

四、焊接翻边/领环
翻边最常用的地方是配法兰
如果您在询单中看到，松套法兰（它基本上都要配翻边）
英文表达方式:STUBEND(翻边)
英文缩写方式:LS(翻边)

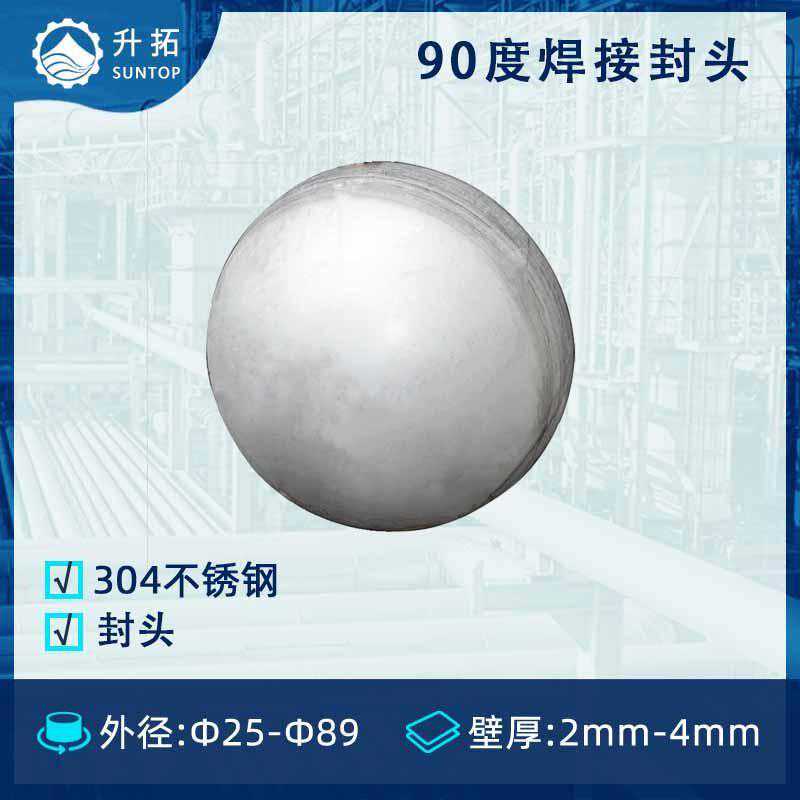

五、焊接封头/堵头/管帽
封头是压力容器上的端盖，是压力容器的一个主要承压部件
用途：罐形压力容器的上下底、管道的尽头
英文表达方式:CAP(封头)
英文缩写方式:C(翻边)
