定量，变量柱塞泵的工作原理，分类，工作特性

柱塞泵是液压系统的一个重要装置。它依靠柱塞在缸体中往复运动，使密封工作容腔的容积发生变化来实现吸油、压油。柱塞泵具有额定压力高、结构紧凑、效率高和流量调节方便等优点。柱塞泵被广泛应用于高压、大流量和流量需要调节的场合，诸如液压机、工程机械和船舶中。

柱塞泵一般分为单柱塞泵、卧式柱塞泵、轴向柱塞泵和径向柱塞泵。

1、单柱塞泵

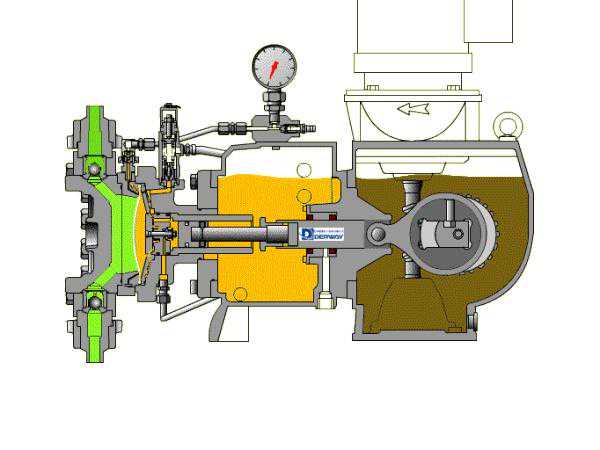

结构组成主要有偏心轮、柱塞、弹簧、缸体、两个单向阀。柱塞与缸体孔之间形成密闭容积。偏心轮旋转一转，柱塞上下往复运动一次，向下运动吸油，向上运动排油。泵每转一转排出的油液体积称为排量，排量只与泵的结构参数有关。

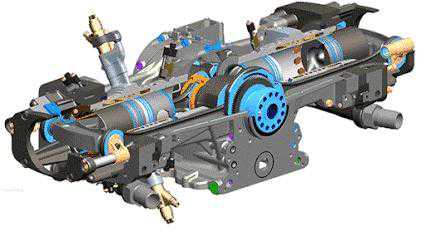

2、卧式柱塞泵

卧式柱塞泵是由几个柱塞（一般为3个或6个）并列安装，用1根曲轴通过连杆滑块或由偏心轴直接推动柱塞做往复运动，实现吸、排液体的液压泵。它们也都采用阀式配流装置，而且大多为定量泵。煤矿液压支架系统中的乳化液泵一般都是卧式柱塞泵。乳化液泵用于采煤工作面，为液压支架提供乳化液，工作原理靠曲轴的旋转带动活塞做往复运动，实现吸液和排液。

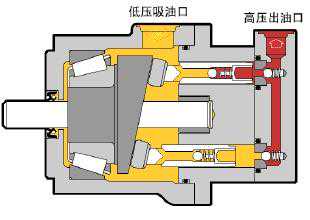

3、轴向式

轴向柱塞泵（英文名：Pistonpump）是活塞或柱塞的往复运动方向与缸体中心轴平行的柱塞泵。轴向柱塞泵利用与传动轴平行的柱塞在柱塞孔内往复运动所产生的容积变化来进行工作的。由于柱塞和柱塞孔都是圆形零件，可以达到很高的精度配合，因此容积效率高。

4、直轴斜盘式

直轴斜盘式柱塞泵分为压力供油型和自吸油型两种。压力供油型液压泵大都是采用有气压的油箱，靠气压供油的液压油箱，在每次启动机器之后，必须等液压油箱达到使用气压后，才能操作机械。如果液压油箱的气压不足时就启动机器，会对液压泵内的滑靴造成拉脱现象，会造成泵体内回程板与压板的非正常磨损。

5、径向式

径向柱塞泵可分为阀配流与轴配流两大类。阀配流径向柱塞泵存在故障率高、效率低等缺点。国际上70、80年代发展的轴配流径向柱塞泵克服了阀配流径向柱塞泵的不足。由于径向泵结构上的特点，固定了轴配流径向柱塞泵比轴向柱塞泵耐冲击、寿命长、控制精度高。变量行程短泵的变量是在变量柱塞和限位柱塞作用下，改变定子的偏心距实现的，而定于的最大偏心距为5—9mm（根据排量大小不同），变量行程很短。且变量机构设计为高压操纵，由控制阀进行控制。故该泵的响应速度快。径向结构设计克服了如轴向柱塞泵滑靴偏磨的问题。使其抗冲击能力大幅度提高。

6、液压式

液压柱塞泵靠气压供油的液压油箱，在每次启动机器后，必须等液压油箱达到使用气压后，才能操作机械。直轴斜盘式柱塞泵分为压力供油型的自吸油型两种。压力供油型液压泵大都采用有气压的油箱，也有液压泵本身带有补油分泵向液压泵进油口提供压力油的。自吸油型液压泵的自吸油能力很强，无需外力供油。

变量柱塞泵的压力油经泵体、泵壳变量壳体中的通油孔通过单向阀进入变量壳体的下腔，当拉杆向下运动时，推动伺服活塞向下移动，伺服阀的上阀口打开，变量壳体下腔的压力油经变量活塞中的通油孔进入变量壳体上腔，由于上腔面积大于下腔，液压力推动活塞向下运动，带动销轴使变量头绕钢球中心旋转，改变变量头的倾斜角（增大），柱塞泵的流量随之增大。反之拉杆向上运动，变量头的倾斜角向相反方向变化，泵的流量也随之变化。当倾斜角度变至零以后，则变量头向负偏角方向变化，液流产生换向，泵的进出油口变换。
