可控硅
可控硅(SiliconControlledRecfier)简称SCR，是一种大功率电器元件，也称晶闸管。它具有体积小、效率高、寿命长等优点。在自动控制系统中，可作为大功率驱动器件，实现用小功率控件控制大功率设备。它在交直流电机调速系统、调功系统及随动系统中得到了广泛的应用。
可控硅分单向可控硅和双向可控硅两种。双向可控硅也叫三端双向可控硅，简称TRIAC。双向可控硅在结构上相当于两个单向可控硅反向连接，这种可控硅具有双向导通功能。其通断状态由控制极G决定。在控制极G上加正脉冲(或负脉冲)可使其正向(或反向)导通。这种装置的优点是控制电路简单，没有反向耐压问题，因此特别适合做交流无触点开关使用。
工作原理
可控硅是P1N1P2N2四层三端结构元件，共有三个PN结，分析原理时，可以把它看作由一个PNP管和一个NPN管所组成，其等效图解如右图所示。双向可控硅：双向可控硅是一种硅可控整流器件，也称作双向晶闸管。这种器件在电路中能够实现交流电的无触点控制，以小电流控制大电流，具有无火花、动作快、寿命长、可靠性高以及简化电路结构等优点。从外表上看，双向可控硅和普通可控硅很相似，也有三个电极。

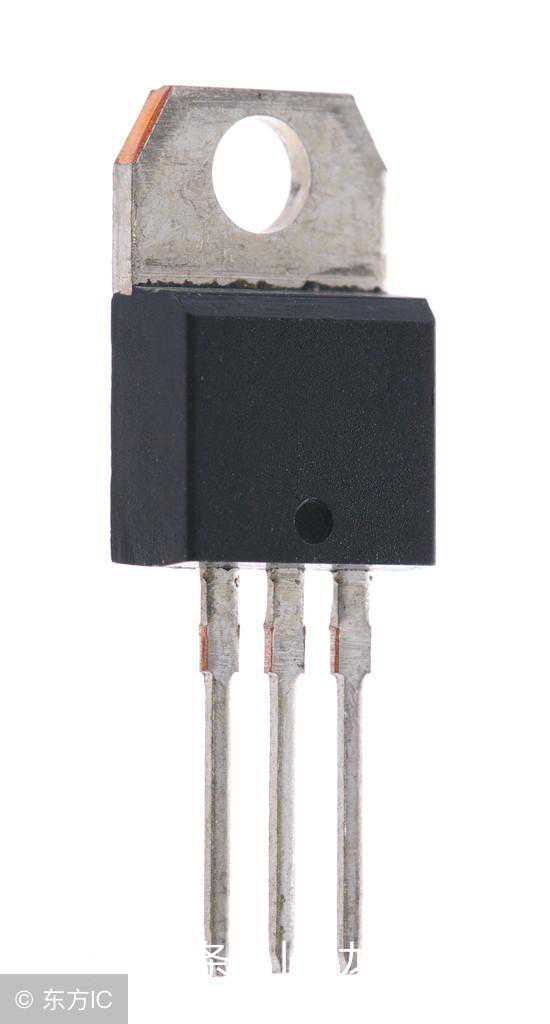

但是，它除了其中一个电极G仍叫做控制极外，另外两个电极通常却不再叫做阳极和阴极，而统称为主电极Tl和T2。它的符号也和普通可控硅不同，是把两个可控硅反接在一起画成的，如图2所示。它的型号，在我国一般用“3CTS”或“KS”表示;国外的资料也有用“TRIAC”来表示的。双向可控硅的规格、型号、外形以及电极引脚排列依生产厂家不同而有所不同，但其电极引脚多数是按T1、T2、G的顾序从左至右排列(观察时，电极引脚向下，面对标有字符的一面)。
晶闸管晶闸管(Thyristor)是晶体闸流管的简称，又被称做可控硅整流器，以前被简称为可控硅;1957年美国通用电气公司开发出世界上第一款晶闸管产品，并于1958年将其商业化;晶闸管是PNPN四层半导体结构，它有三个极：阳极，阴极和控制极;晶闸管具有硅整流器件的特性，能在高电压、大电流条件下工作，且其工作过程可以控制、被广泛应用于可控整流、交流调压、无触点电子开关、逆变及变频等电子电路中。
工作原理
晶闸管在工作过程中，它的阳极(A)和阴极(K)与电源和负载连接，组成晶闸管的主电路，晶闸管的门极G和阴极K与控制晶闸管的装置连接，组成晶闸管的控制电路。晶闸管为半控型电力电子器件，它的工作条件如下：
1.晶闸管承受反向阳极电压时，不管门极承受何种电压，晶闸管都处于反向阻断状态。
2.晶闸管承受正向阳极电压时，仅在门极承受正向电压的情况下晶闸管才导通。这时晶闸管处于正向导通状态，这就是晶闸管的闸流特性，即可控特性。
3.晶闸管在导通情况下，只要有一定的正向阳极电压，不论门极电压如何，晶闸管保持导通，即晶闸管导通后，门极失去作用。门极只起触发作用。
4.晶闸管在导通情况下，当主回路电压(或电流)减小到接近于零时，晶闸管关断。
可控硅与晶闸管的区别晶闸管(THYRISTOR)又名可控硅，属于功率器件领域，是一种功率半导体开关元件，可控硅是其简称，按其工作特性，可控硅可分为单向可控硅(SCR)、双向可控硅(TRIAC)。可控硅也称作晶闸管，它是由PNPN四层半导体构成的元件，有三个电极、阳极A、阴极K和控制极G。可控硅在电路中能够实现交流电的无触点控制，以小电流控制大电流，并且不象继电器那样控制时有火花产生，而且动作快、寿命长、可靠性好。在调速、调光、调压、调温以及其他各种控制电路中都有它的身影。可控硅分为单向的和双向的，符号也不同。
单向可控硅有三个PN结，由最外层的P极和N极引出两个电极，分别称为阳极和阴极，由中间的P极引出一个控制极。单向可控硅有其独特的特性：当阳极接反向电压，或者阳极接正向电压但控制极不加电压时，它都不导通，而阳极和控制极同时接正向电压时，它就会变成导通状态。一旦导通，控制电压便失去了对它的控制作用，不论有没有控制电压，也不论控制电压的极性如何，将一直处于导通状态。要想关断，只有把阳极电压降低到某一临界值或者反向。
双向可控硅的引脚多数是按T1、T2、G的顺序从左至右排列(电极引脚向下，面对有字符的一面时)。加在控制极G上的触发脉冲的大小或时间改变时，就能改变其导通电流的大小。与单向可控硅的区别是，双向可控硅G极上触发脉冲的极性改变时，其导通方向就随着极性的变化而改变，从而能够控制交流电负载。而单向可控硅经触发后只能从阳极向阴极单方向导通，所以可控硅有单双向之分。电子制作中常用可控硅，单向的有MCR-100等，双向的有TLC336等双向可控硅按象限来分，又分为四象三端双向可控硅、三象限双向可控硅;按封装分：
分为一般半塑封装，外绝缘式全塑封装;按触发电流来分：分为微触型、高灵敏度型、标准触发型;按电压分：常规电压品种、高压品种。可控硅产品由于它在电路应用中的效率高、控制特性好、寿命长、体积小、功能强等优点，自上个世纪六十长代以来，获得了迅猛发展，并已形成了一门独立的学科。“晶闸管交流技术”。可控硅发展到今天，在工艺上已经非常成熟，品质更好，成品率大幅提高，并向高压大电流发展。
可控硅在应用电路中的作用体现在：可控整流：如同二极管整流一样，将交流整流为直流，并且在交流电压不变的情况下，有效地控制直流输出电压的大小即可控整流，实现交流→可变直流之转变;无触点功率静态开关(固态开关)：
作为功率开关元件，可控硅可以代替接触器、继电器用于开关频率很高的场合。因此可控硅元件被广泛应用于各种电子设备和电子产品的电路中，多作可控整流、逆变、变频、调压、无触点开关等用途。家用电器中的调光灯、调速风扇、冷暖空调器、热水器、电视、冰箱、洗衣机、照相机、音响组合、声控电路、定时控制器、感应灯、圣诞灯控制器、自动门电路、以及玩具装置、电动工具产品、无线电遥控电路、摄像机等工业控制领域等都大量使用了可控硅器件。在这些应用电路中，可控硅元件多用来作可控整流、逆变、变频、调压、无触点开关等。
