超声仪基本构造（一）
01
超声产生原理
所有的超声仪器都有相同的原理，即产生超声波、接收回波。石英（或其他复合物、肽酸钡、锆肽酸铅、压电陶瓷类、聚偏氟乙烯等）的压电效应使得这些原理成为可能。压电效应指压电材料受力变形时产生电压（正压电效应）。反之将电压加于压电材料时可使其变形（逆压电效应）。超声波传播至压电材料，压电材料被压缩和膨胀产生不断变化的电信号，接收超声波利用了正压电效应，发射超声波利用了逆压电效应。
02
诊断仪器装置的组成
１）发射与接收单元（包括探头）即超声扫描器。
２）数字扫描转换器（DSC）。
３）超声图像显示装置。
４）超声图像记录装置。
５）超声电源。
03
超声探头的基本构造
１）核心部分是压电材料。
２）压电晶片的背面填充吸声材料。作用：产生短促的超声脉冲信号，提高纵向分辨力。
３）压电晶片的前面贴以匹配层。除可保护压电材料外，还使压电材料与人体皮肤之间的声阻抗差相近。目的：减少发射超声由于过度谐振造成的声能损失，从而提高探头的灵敏度。
04
常见的电子探头类型

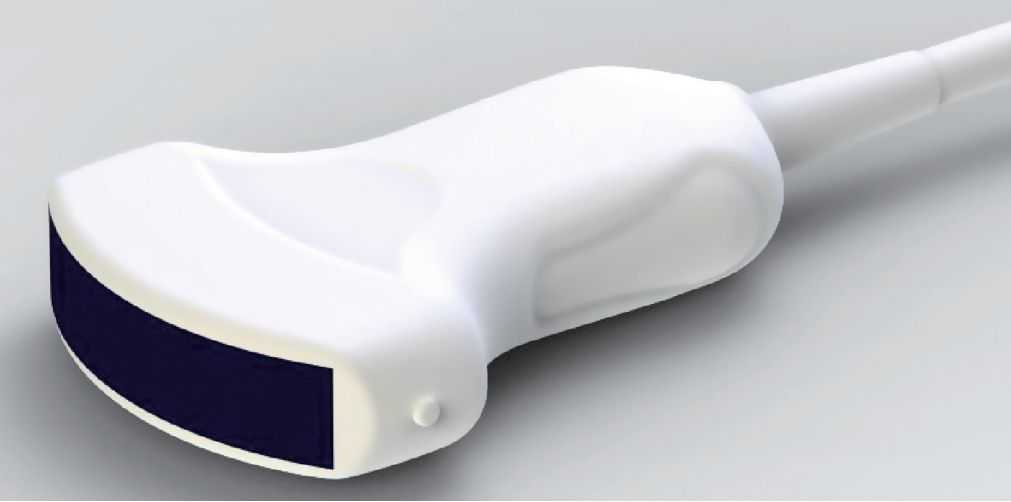

１.凸阵探头常用于腹部、妇产科及盆腔超声检查。频率范围：1.0～7.0ＭＨｚ（图1）。
图1凸阵探头

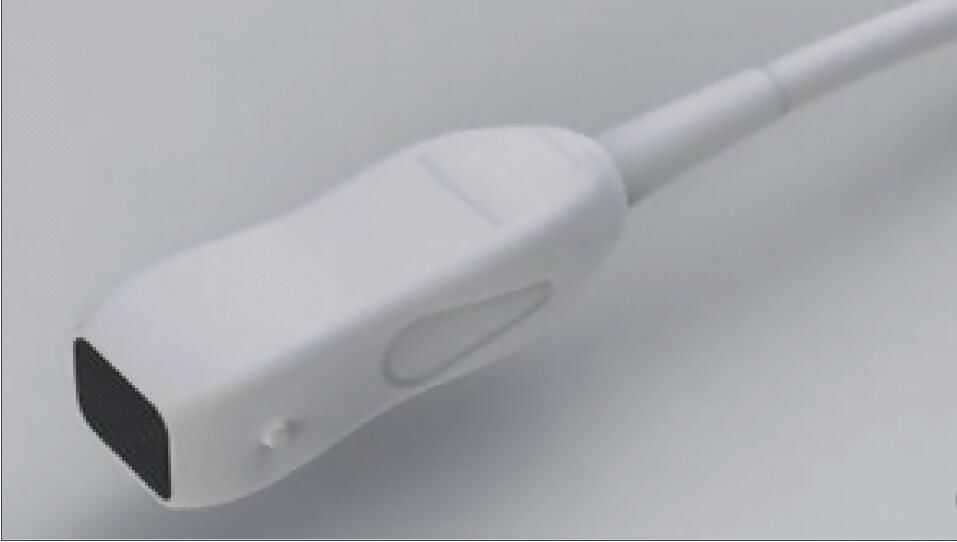

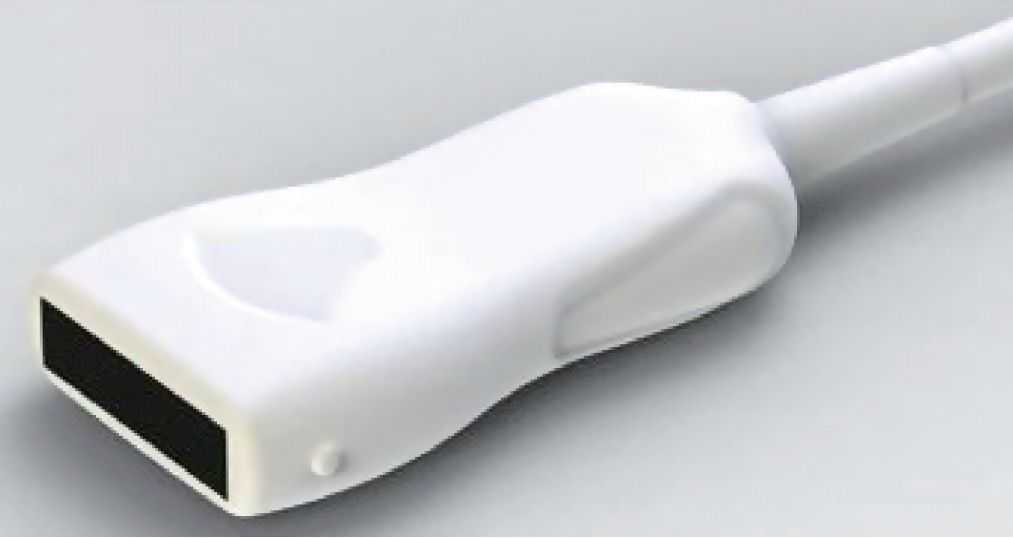

２.线阵探头常用于浅表小器官或血管检查，频率范围：2.0～12.0MHz（图2）。
３.相控阵探头常用于心脏检查频率范围:2.0～5.0MHz（图3）。
图2线阵探头
图3相控阵探头
05
探头的使用
在使用探头检查之前，应使用适量的耦合剂排除皮肤和探头间的空气以获得高质量图像。

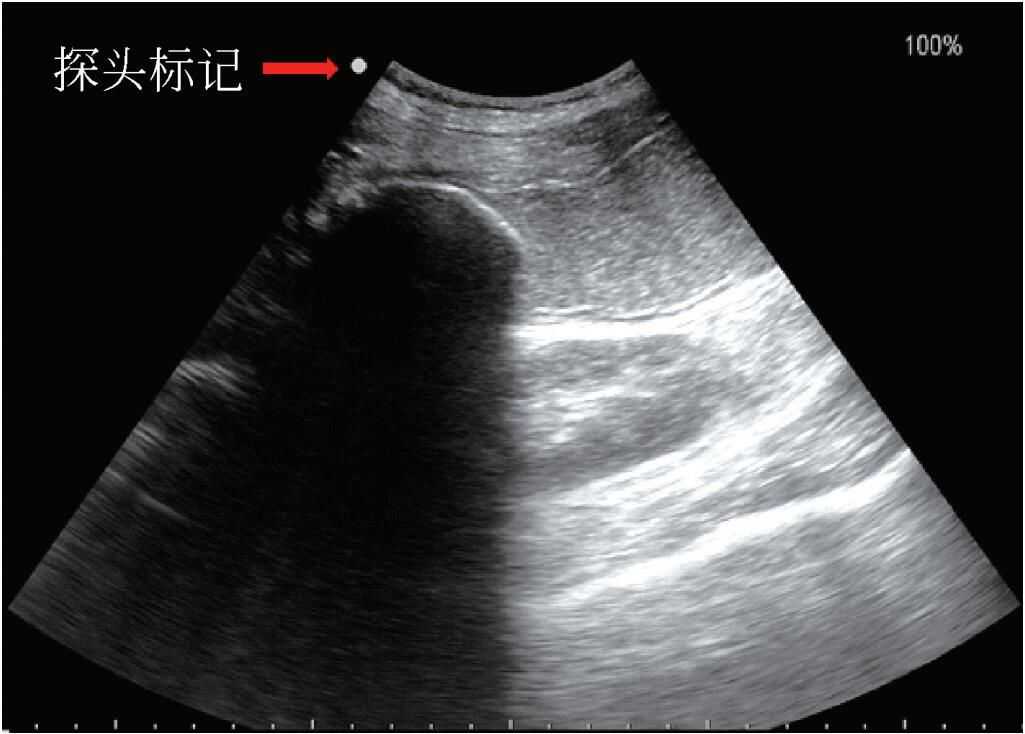

１.探头标记探头的一侧都有一凸起或凹陷的缺口。此标记与屏幕图像上方标记是对应的，以图形、商标或其他标记显示出来，在探头上靠近探头标记的物体就会显示于屏幕上靠近标记的一侧；远离标记的物体就会出现在屏幕标记的对侧。一般情况下，除心脏超声的标记在屏幕的右侧外，其他超声显示的标记均在屏幕左侧。一般手持探头时，右手示指指向探头标记，探头标记指向患者的头则或右侧（图4）。
图4标记方位
２.方向判断

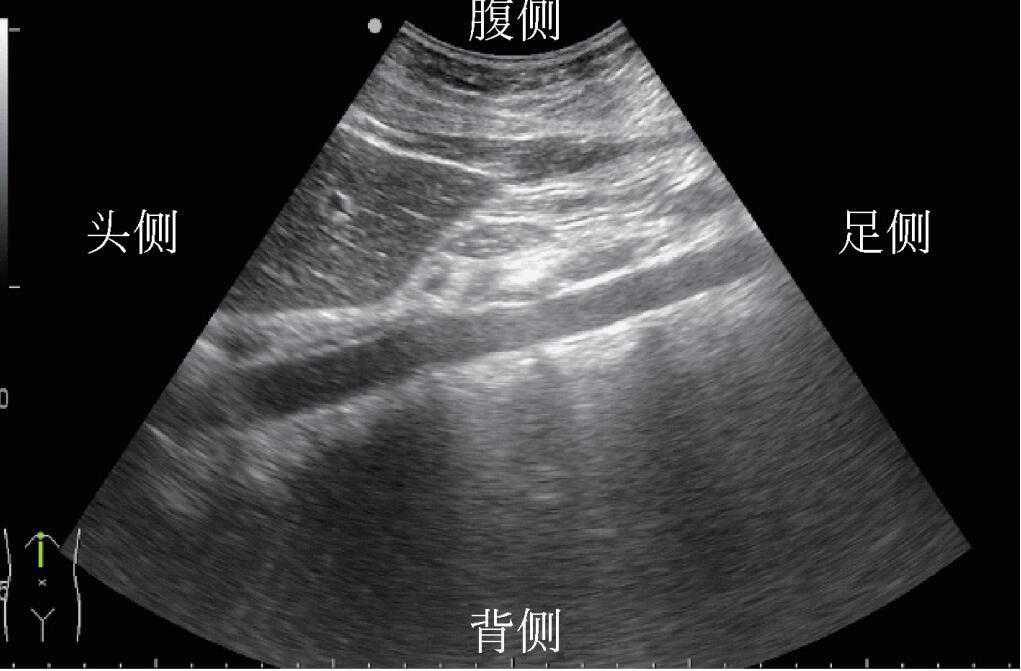

1）探头沿着患者身体长轴方向扫查为纵向或矢状切面。若探头标记指向患者头侧，则在有标记的屏幕侧的结构为患者头侧结构（图5）。

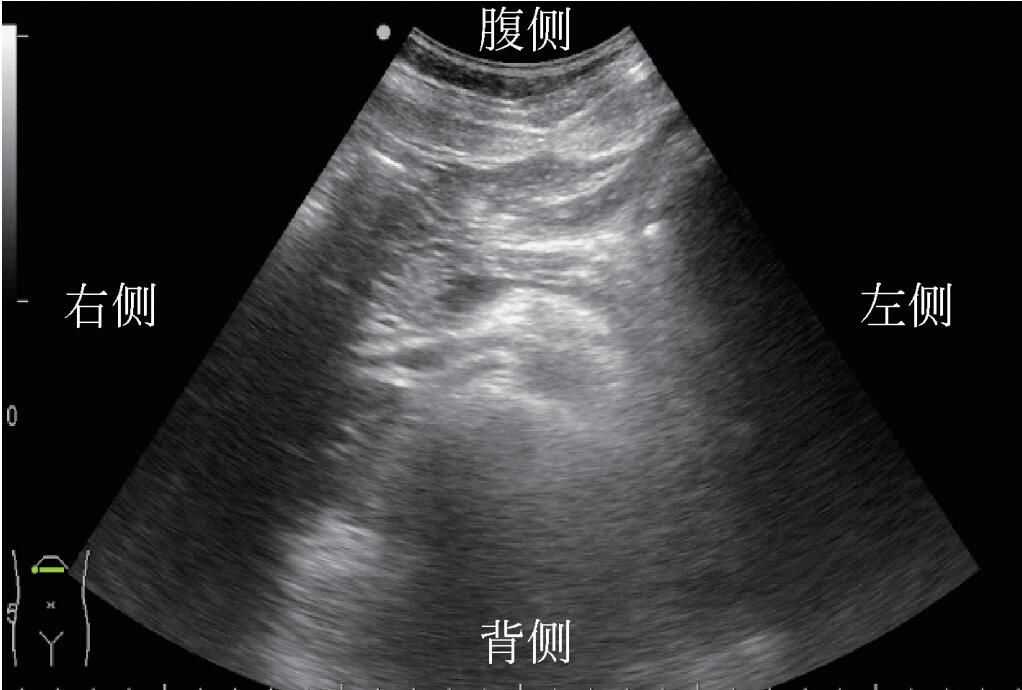

2）探头垂直于患者身体长轴90°扫查时为横向或轴向切面。若探头标记朝向患者右侧。则在有标记的屏幕侧的结构为患者身体右侧结构（图6）。
Ａ
Ｂ
图5探头位置与声像对应关系（纵向）
A
B
图6探头位置与声像对应关系（横向）

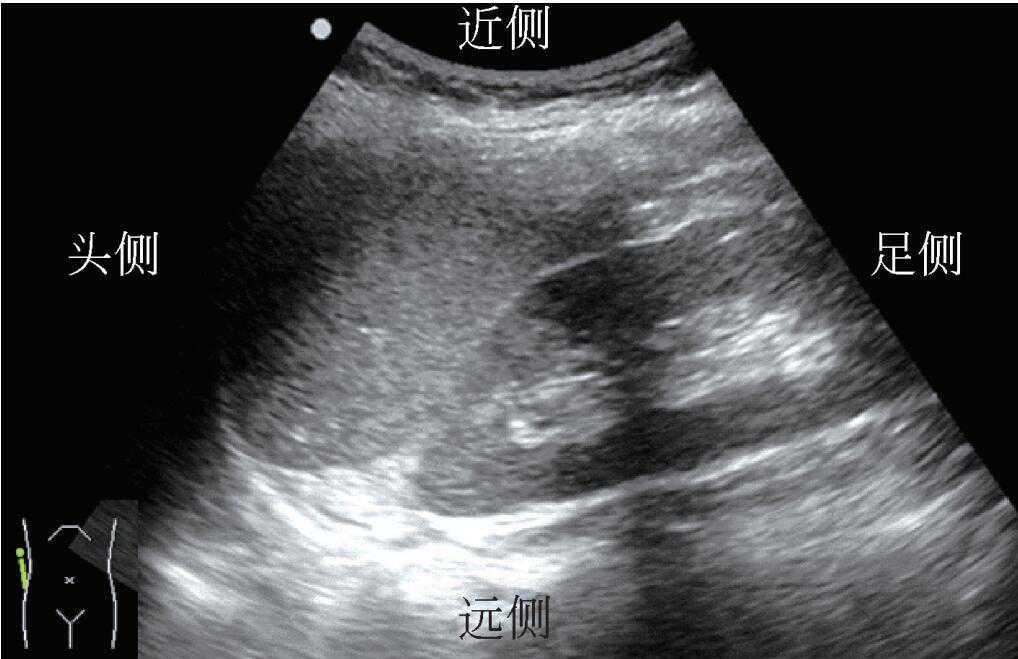

3）探头置于患者一侧横向扫查时为冠状切面。若探头标记指向患者头侧，则在有标记的屏幕侧的结构为患者头侧结构。接近探头的部分位于屏幕上方，远离探头的部分位于屏幕底部（图7）。
A
B
图7探头位置与声像对应关系（冠状切面）
３.超声检查的基本手法
（１）基本手法
１）顺序连续平行断面法：编织式扫查。
２）定点摆动探头扫查法：固定探头位置改变扫查角度。
３）十字交叉法：横纵平面相交扫查法。
（２）改变患者体位及呼吸：如左侧卧位深吸气后屏住呼吸有利于胆囊的探查。
（３）善于利用其他器官作为声窗显示目标器官，如饮水后利用胃内液体做声窗探查胰腺。充盈膀胱探查子宫、前列腺等。
（４）同一器官不同断面间的对比扫查，或成对器官的相互比较。
（５）占位病变应注意加压探查及多方位探查。
06
图像的调节

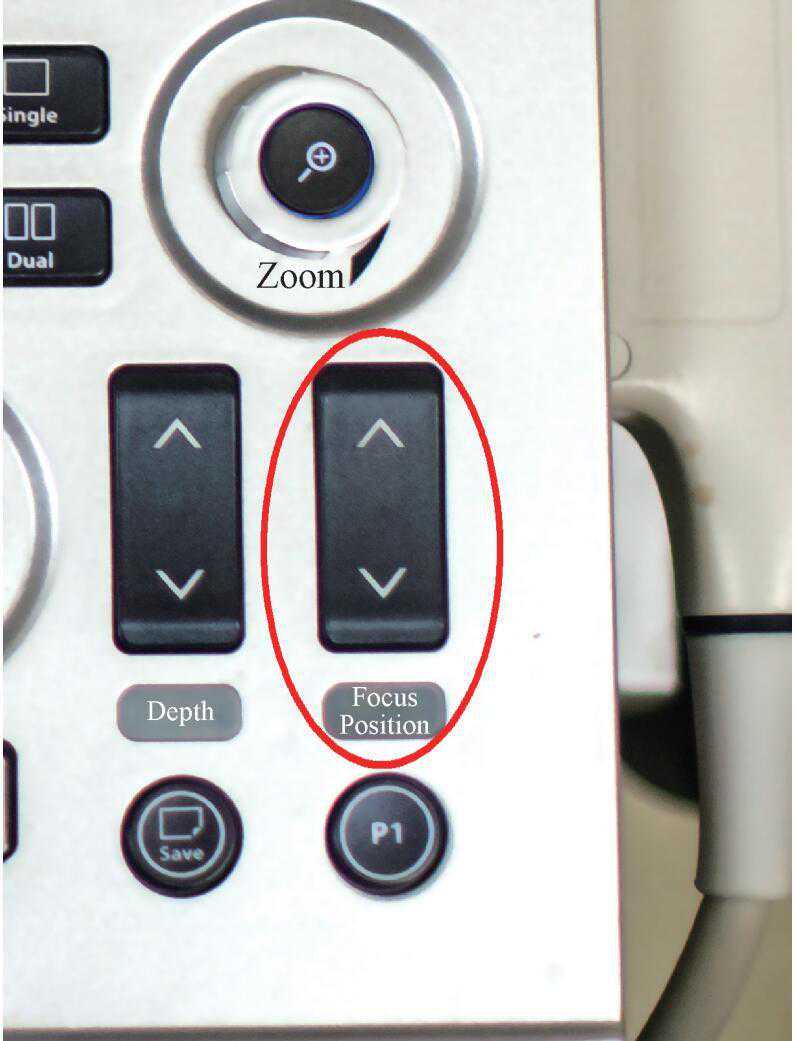

1.聚焦调节通过调整聚焦区域可以调整侧向分辨力。使用操作面板的Focus键调节。可根据观察深度不同选择单点聚焦，随时调节；也可选择两点聚焦或多点聚焦。聚焦深度通常以指针显示在屏幕的一侧。通过移动指针，使超声束聚焦到目标区域以提高图像质量（图8）。
图8聚集调节键

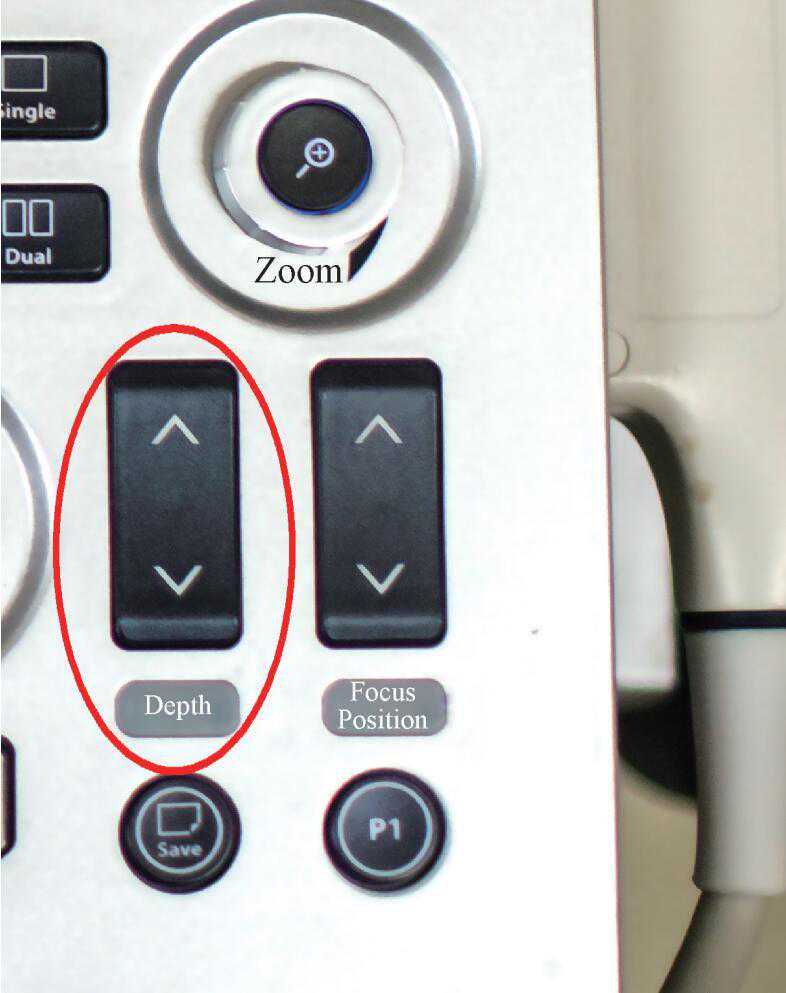

2.深度调节通过调整成像深度，可以确定整个目标组织或结构显示在屏幕中。深度通过操作面板的Depth键调节。标尺通常在显示屏的右边，来显示被扫描组织的深度（图9）。
图9深度调节键

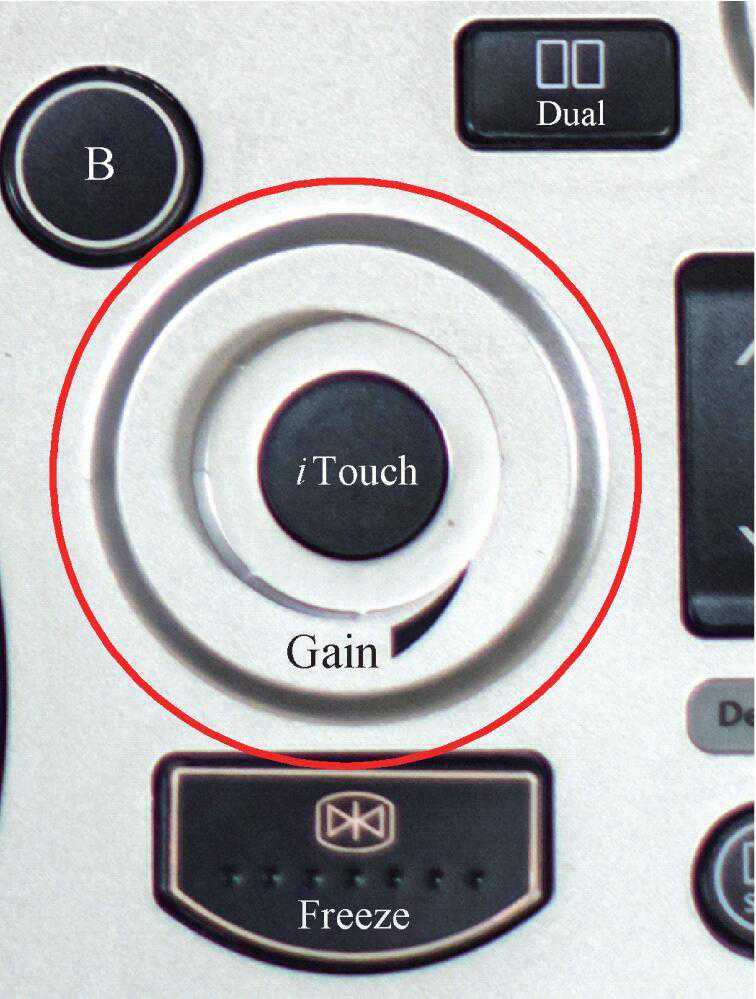

3.增益调节通过调节增益，可改变超声图像的整体明暗显示。增益通过操作面板的Gain键调节。增益过低易造成低回声或对比度差的病变漏检；增益过高，又可能妨碍对较小病变的辨认（图10）。
图10增益调节键

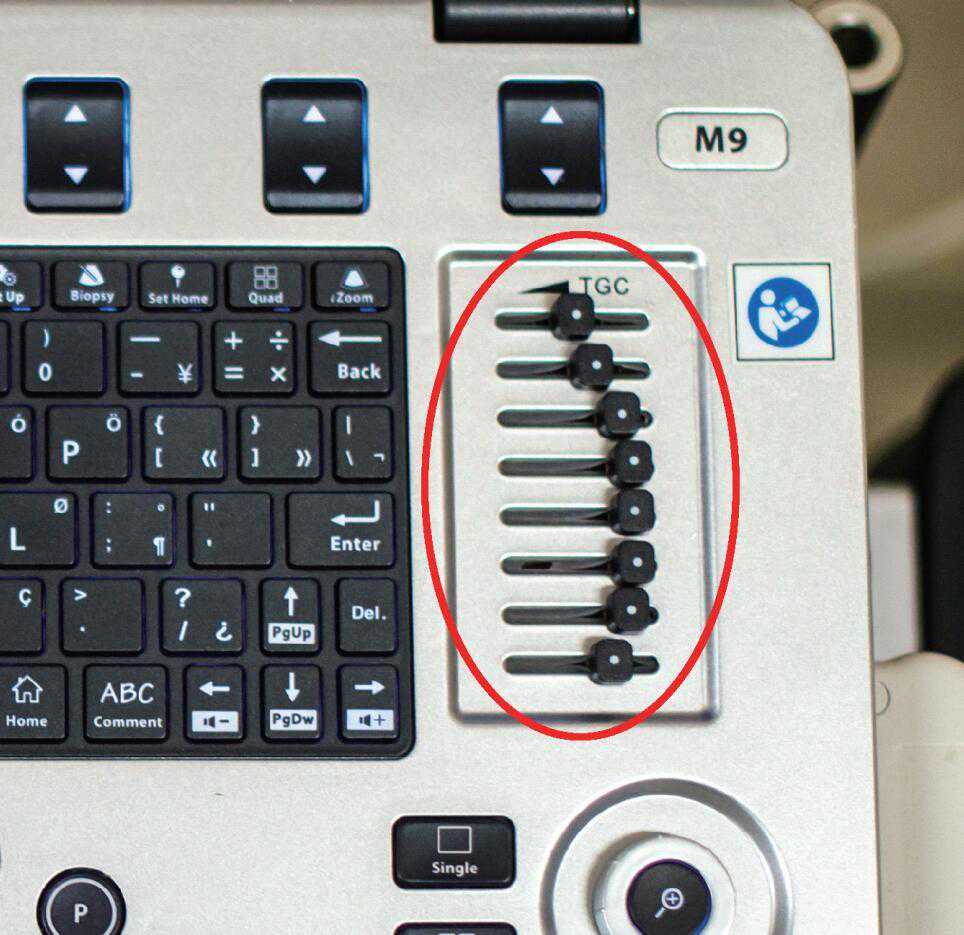

4.时间增益补偿超声波在人体中传播时，声强会随着传播距离的增加而减弱，从而使深部组织的回波信号小于浅表组织，为了使同一组织器官在不同深度位置获得相近的图像表现，就要通过操作面板的TGC键对后方声场进行增益补偿（图11）。
图11时间增益补偿
