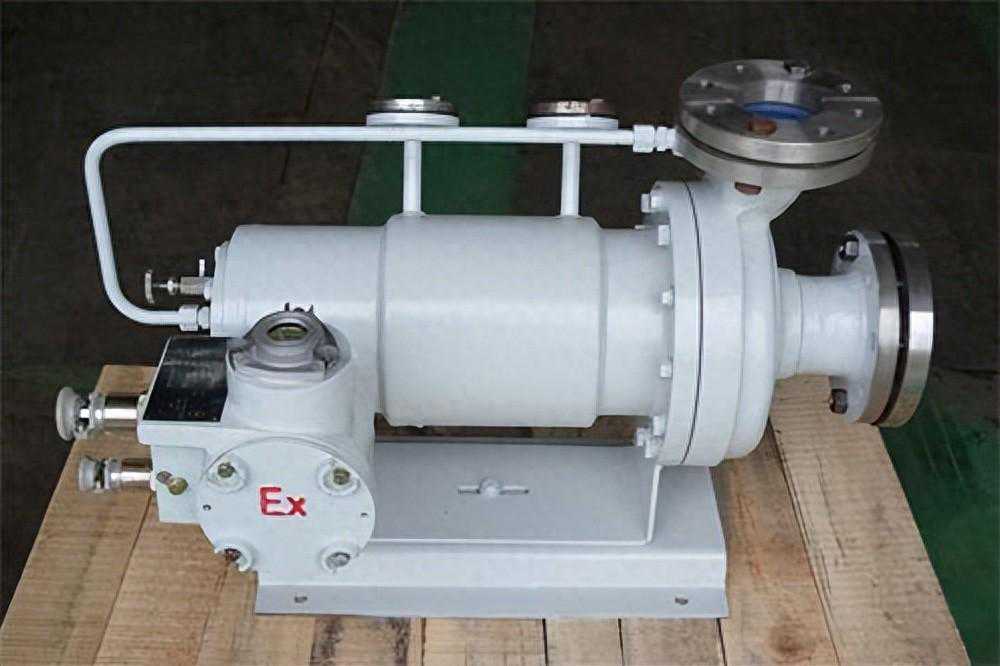

一、工作原理
屏蔽泵又称无填料泵，是在离心泵的基础上发展起来的，其特点是泵叶轮与电机转子连成一体，装在一个密封壳体内，不再需要填料装置，从根本上消除了泄漏的可能。

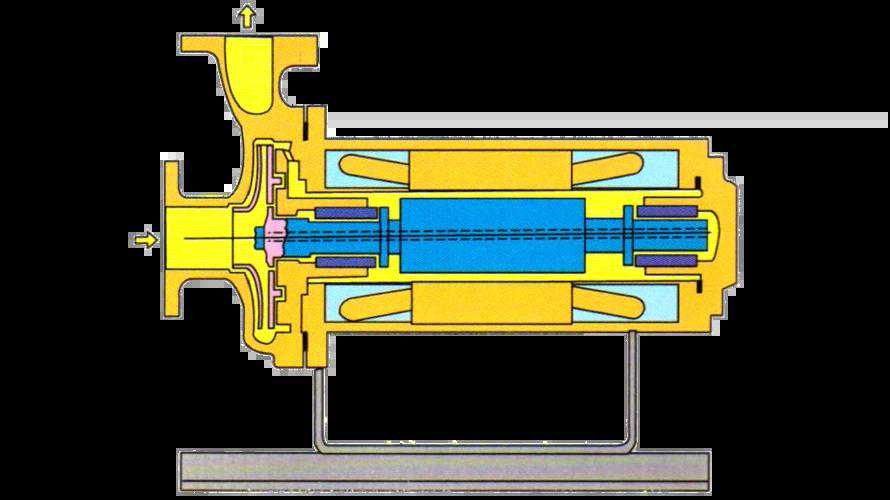

二、结构
1、泵与电动机为同轴连接；
2、电动机定子内侧和转子外侧具有屏蔽套，屏蔽套内侧和泵内连通；
3、安装方式分卧式和立式两种；
4、通过定子与转子之间循环介质对电动机进行冷却，同时采用电动机机座表面冷却。
三、特点
1、电机与泵一体化结构，全部采用静密封，使泵完全无泄漏；
2、全封闭、无泄漏结构可输送有毒有害液体物质；
3、采用屏蔽式水冷电机和取消了冷却风扇使该泵低噪声静音运行，适用于对环境噪声要求高的场合；
4、采用输送介质润滑的石墨滑动轴承，使运行噪声更低且无需人工加油，降低了维护成本；近几年轴承材质又增加有碳化硅SIC，超硬等，使用寿命优于石墨轴承。
5、立式结构可像阀门一样安装于管路上，安装方便快捷，且维修时只需将电机与叶轮抽出即可，无需拆除管路。
6、可以配合减震器或减震垫安装运行，使电泵在运行时噪声更低。
四、种类
CNF型屏蔽电泵
单级泵:部分流体从出口流经电机,经辅助叶轮二次加压后流回出口，使得电机腔内的压力与出口压力保持一致。
分流液体的通道主要是电机间隙。
因此分流液体流量是恒定的，与泵的扬程没有关系。
对电机的冷却性能非常稳定。
CN型屏蔽电泵
单级泵:部分流体从出口流经电机,经辅助叶轮二次加压后流回出口，使得电机腔内的压力与出口压力保持一致。
分流液体的通道主要是电机间隙。
因此分流液体流量是恒定的，与泵的扬程没有关系。
对电机的冷却性能非常稳定。
CNK型屏蔽电泵
单级泵:部分流体从出口流经电机,经辅助叶轮二次加压后流回出口，使得电机腔内的压力与出口压力保持一致。
分流液体的通道主要是电机隙。
因此分流液体流量是恒定的与泵的扬程没有关系。
对电机的冷却性能非常稳定。
CAM串联型屏蔽电泵
挑担式设计
多级泵在小流量高扬程时具有很高的效率。悬臂轴具有很大偏差，将会引起振动最终导致轴损坏。多级泵的最大级数为6级。
海密梯克挑担式设计使得多级泵的级数达到12级。
