球阀
球阀主要是由阀体、阀座、球体、阀杆及传动装置组成。球阀的主要功能是接通和切断管道中流体的通道，球阀是通过传动装置让球体旋转90°来实现开、关功能的。常用的天然气管道球阀主要有浮动球结构和固定球结构两大类。在阀门型号编号解读（最新）有对应表格其结构形式的编号中浮动球直通流道的代号为“1”，固定球直通流道的代号为“7”。
01浮动球
浮动式球阀的球体是可以浮动的，在天然气压力的作用下，球体将被紧紧压到出口侧的密封圈上，形成单密封，阀前阀座的密封不能保证，因此要考虑密封圈材料能否经受得住球体介质的工作载荷，广泛用于中低压球阀。此结构的球阀特点是结构简单、单侧密封性能好，但其密封面承受的压力较大，故启闭力矩大。

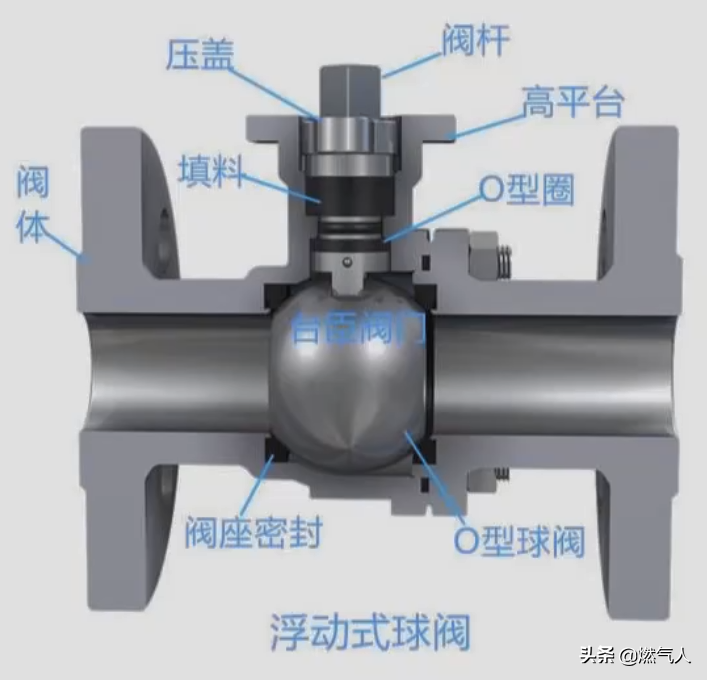

如上图所示浮动球阀只有一个上阀杆。球芯只受到上阀杆的单方面固定，球芯在阀腔内部可以自由移动。
02固定球
固定式结构球阀的球体具有上、下转轴，下部转轴被固定在阀体下部的轴承上，上部与阀杆相连。球体可沿与阀门通道垂直的轴线转动，不能像浮动结构球阀一样球体可以侧向移动。因此，固定球球阀工作时，阀前流体的压力只传给轴承和阀杆，不会对阀座造成压力，所以固定球阀转矩小，阀座变形小，密封性能稳定，使用寿命长。固定球阀的阀座是浮动的，浮动阀座借助阀座后弹簧的压力和天然气的压力压紧球体，从而实现密封。

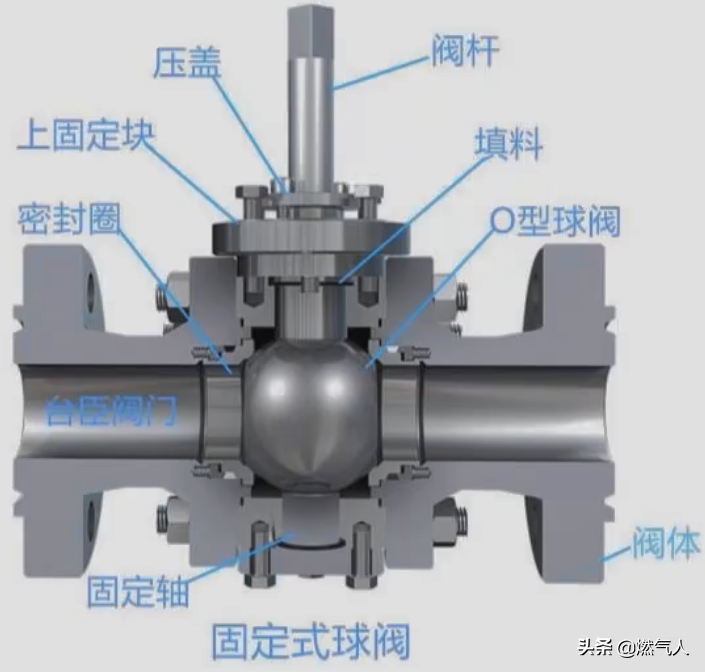

如上图所示固定球阀在阀体上下各有一根阀杆，这样使球阀的位置更为稳固。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。
固定球阀的球体是固定的，受压后不产生移动。固定球球阀带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封，因此属双面强制密封。
03对比区分
固定球和浮动球的阀门在阀门壳体上会有编号，如Q347和Q341的区别。另外，从结构上也可以看出区别，固定球阀的阀体有下固定轴，比较明显可以对比区别。

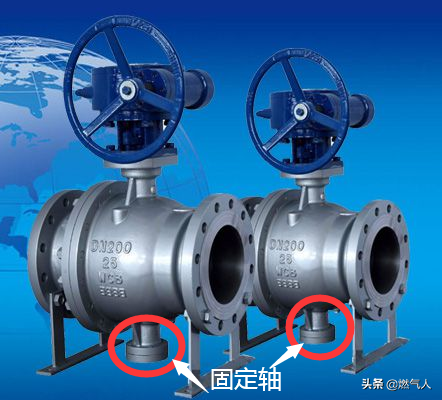

上图红色圆圈部分为固定轴，可判定为固定球结构球阀，下图为前面文章使用过的图片，结构为浮动球，就没有固定轴。
另外，也可以依据有无阀座注脂阀的区别（有阀座注脂阀的为固定式，小口径的有的固定式也没有，所以没有的不能判定为浮动式），感兴趣的可以了解一下。
结构选型从结构特点上可以看出二者还是有区别，如浮动式结构简单、单侧密封，启闭力矩大。固定球结构要更为复杂,密封性能更加可靠,同比更重且贵。在常规的结构选型中一般都是按照DN150作为一个经验分界点，可以查到规范有明确的是《城镇燃气调压箱》GB27791-2020的要求：5.4阀门5.4.1调压箱所用阀门最低公称压力不应低于PN6。5.4.2阀门的结构型式应符合下列要求:a)最大工作压力不大于1.0MPa且（这2个“且”应当有个有问题）公称尺寸小于DN150时,采用浮动球球阀或固定球球阀。b)最大工作压力大于1.0MPa且（这2个“且”应当有个有问题）公称尺寸大于或等于DN150时,应采用固定球球阀;最大工作压力大于4.0MPa时，应采用DIB型球阀。
本文整理学习了球阀的浮动式与固定式结构的区别和规范GB27791中的选型要求，当然，个人觉得其中的a）和b）前提都是“且”还是觉得有点困惑，没有涵盖所有的工况，如压力≤1.0MPa且公称直径≥DN150的怎么选择呢？至于DBB及DIB型这些概念，感兴趣的点赞，我们后续再一起学习。注：本文配图来自网络，如侵权请告知删除。
