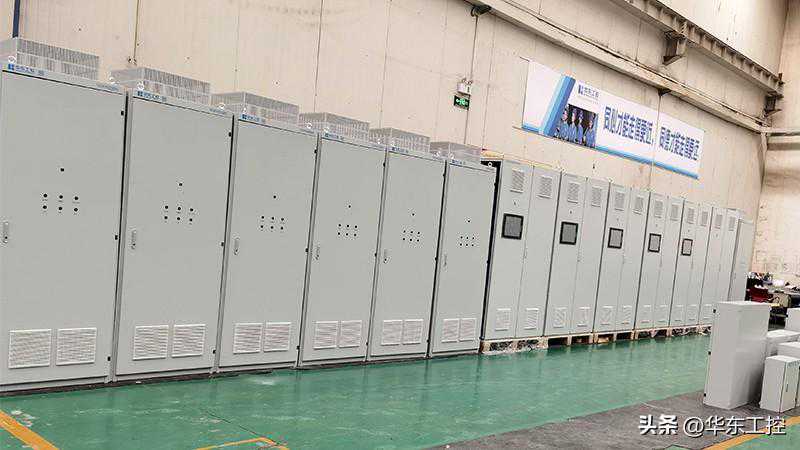

在现代工业控制系统中，变频控制柜已经成为不可或缺的一部分。它集成了变频技术、电气控制和数据处理等多项技术，为工业设备的自动化和智能化提供了强有力的支持。本文将详细介绍变频控制柜的功能和结构。
一、变频控制柜的功能
1.电机速度调节：变频控制柜的核心功能就是对电机的速度进行调节。通过改变电机的输入电源频率，可以实现电机的平滑调速，从而满足各种不同的工艺需求。
2.保护功能：变频控制柜具备过流、过压、欠压、缺相等多种保护功能，确保电机的安全运行。当出现异常情况时，变频器会自动停机并发出报警信号，防止设备损坏。
3.节能降耗：通过精确控制电机的运行速度，变频控制柜可以有效降低能源消耗，实现节能减排。这在能源成本日益高涨的今天，具有非常重要的经济价值。
4.自动化控制：变频控制柜可以与PLC、DCS等工业控制系统连接，实现设备的远程控制和自动化运行。这大大提高了生产效率，降低了人工成本。

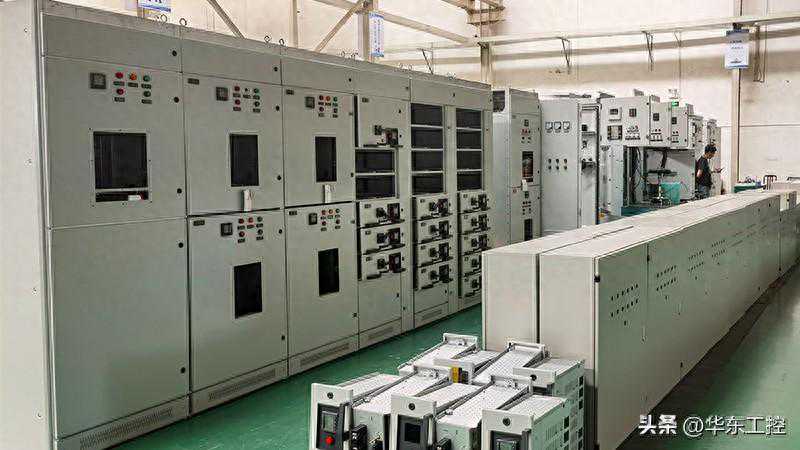

二、变频控制柜的结构
1.电源输入：变频控制柜的电源输入部分负责接收外部电源，通常为三相交流电源。该部分会对电源进行滤波和稳压处理，为后续的电路提供稳定的电源。
2.整流电路：整流电路将输入的交流电转换为直流电，为逆变器提供工作电源。整流电路通常采用不可控整流桥或可控整流桥。
3.逆变电路：逆变电路是变频控制柜的核心部分，负责将直流电转换为交流电，并可调节其频率。逆变电路由多个IGBT(绝缘栅双极晶体管)组成，通过改变IGBT的开关状态来调节输出电压的波形和频率。
4.控制电路：控制电路是变频器的指挥中心，负责接收外部的控制信号，根据设定的算法和参数对逆变器进行控制，实现电机的速度调节。控制电路通常包括微处理器、数字信号处理器(DSP)、模拟电路等。
5.输出滤波：输出滤波部分用于减小逆变器输出的谐波分量，提高输出电压的波形质量。滤波器通常采用LC滤波器或线路滤波器。
6.保护电路：保护电路用于检测和处理各种异常情况，如过流、过压、欠压等。当出现异常时，保护电路会立即停机并发出报警信号，确保设备和人员的安全。

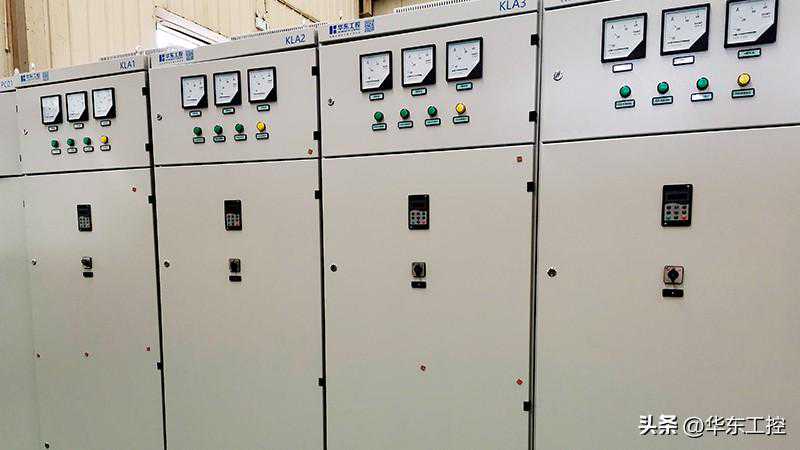

7.人机界面：为了方便用户操作和监控，变频控制柜通常配备有液晶显示屏、操作按钮等人机界面设备。用户可以通过这些设备查看运行状态、设定参数、进行故障诊断等操作。
总之，变频控制柜作为一种先进的电机控制系统，具有广泛的应用前景。通过深入了解其功能和结构，我们可以更好地利用这一技术，提高工业生产的自动化水平和能效。
