充电头网拿到了创维集团旗下创维安防推出的一款400万像素智能网络摄像机，这款摄像机支持智能双光夜视功能，内置麦克风，支持5米拾音，并支持声光警戒，双向对讲以及APP远程监控功能。摄像机具备红外灯补光和白光灯补光。
创维400万智能双光全彩网络摄像机开箱
包装盒正面印有创维安防品牌、产品名称、外观以及模拟场景，下方还有400W超清、智能双光、智能人车识别、内置MIC、手机APP远程、防尘防水卖点，产品标语——创维安防安全千万家。
侧面印有产品以及制造商相关信息。

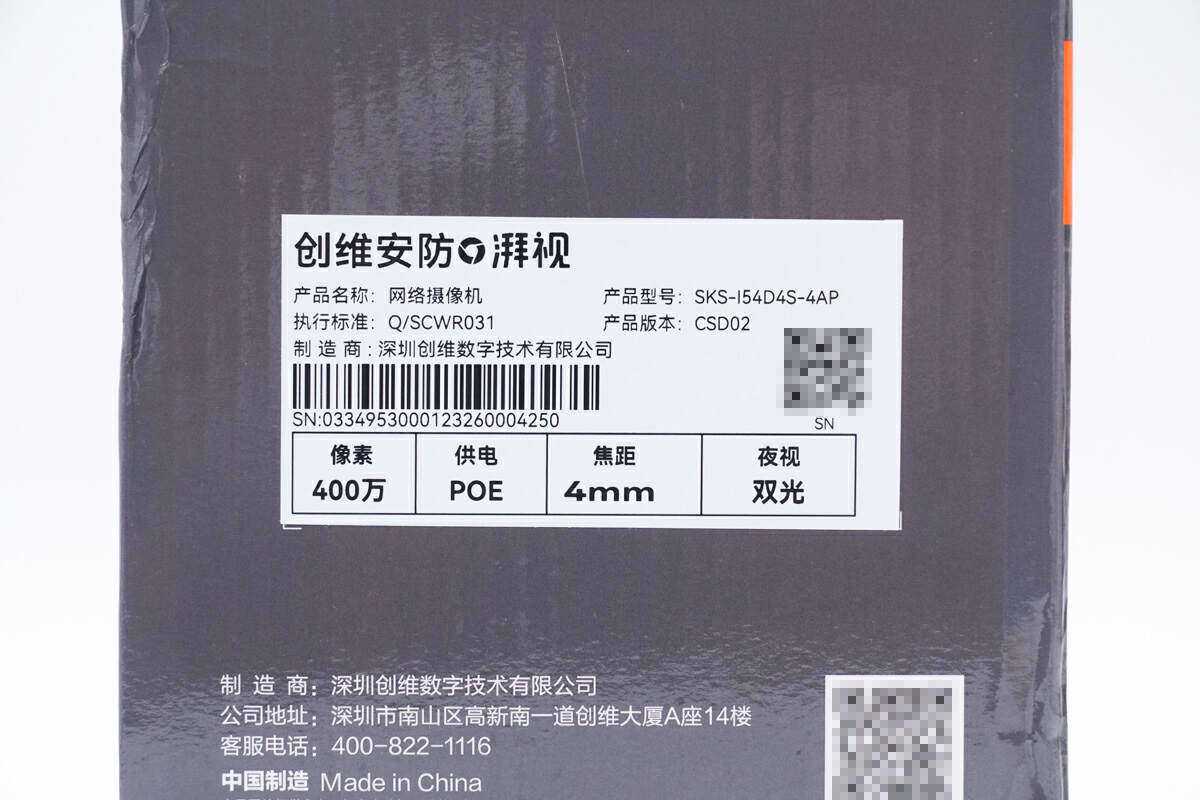

创维智能双光全彩网络摄像机型号为SKS-I54DS-4AP，版本为CSD02，采用POE供电器供电，焦距为4mm，支持400万像素、智能双光以及夜视模式，制造商为深圳创维数字技术有限公司。
另一侧同样印有产品六大卖点标识。

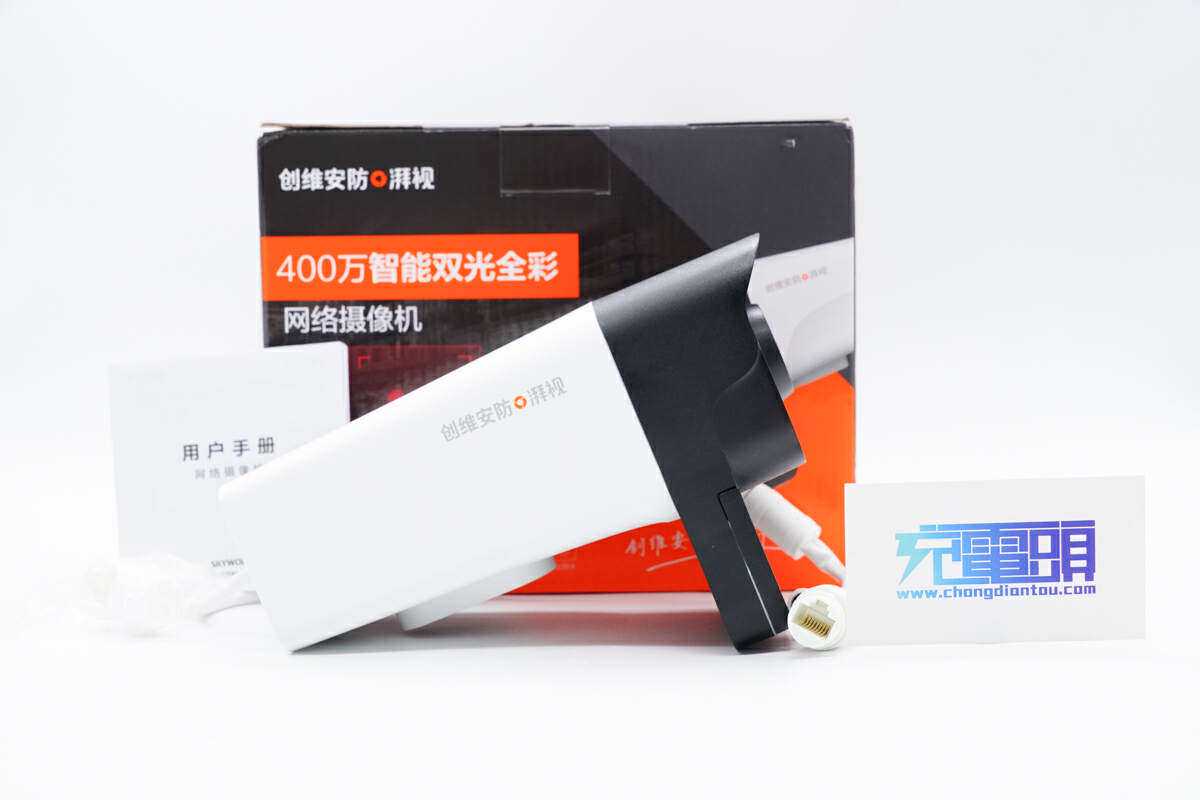

包装内含创维400万智能双光全彩网络摄像机、防水套件以及用户手册。

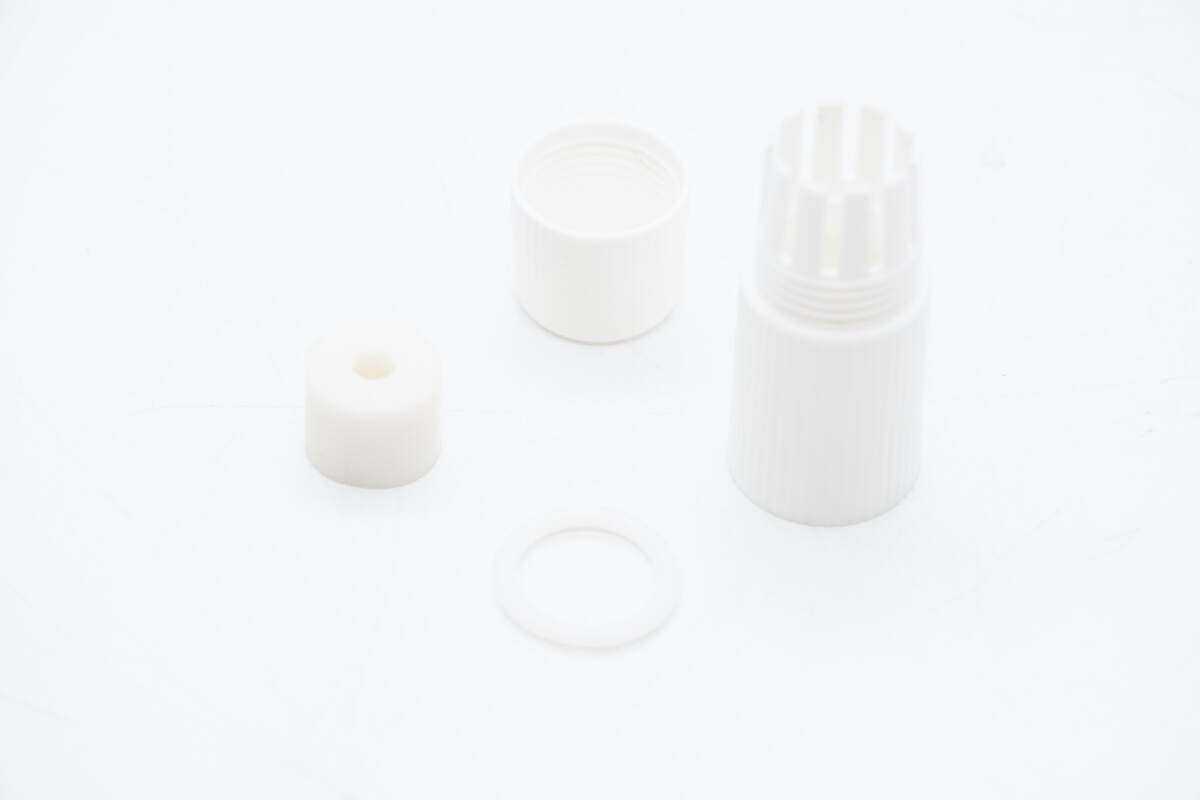

用于网线插头的密封防水套件一览。
创维400万智能双光全彩网络摄像机采用经典筒式造型设计，外壳分前后两部分，并且黑白撞色处理，表面磨砂抗指纹。

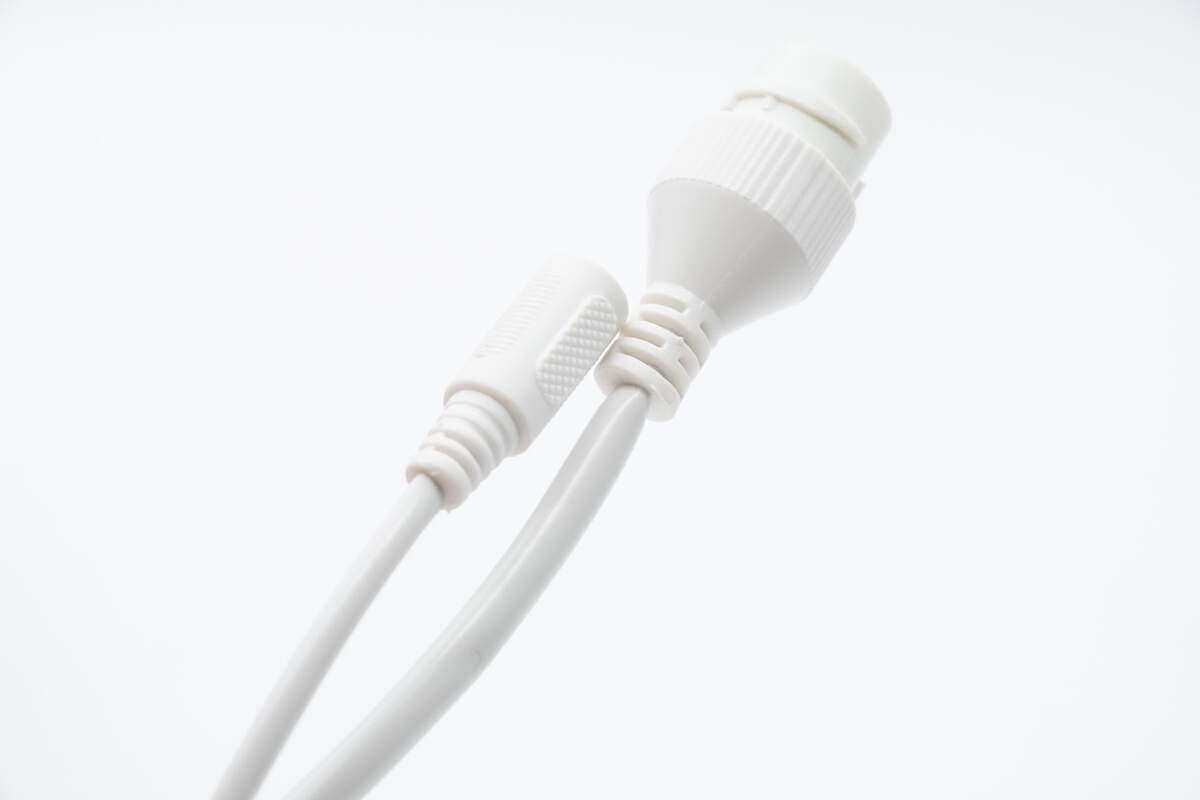

网络摄像机自带的连接线进行了二合一设计，分线分别为电源连接线和网络连接线。

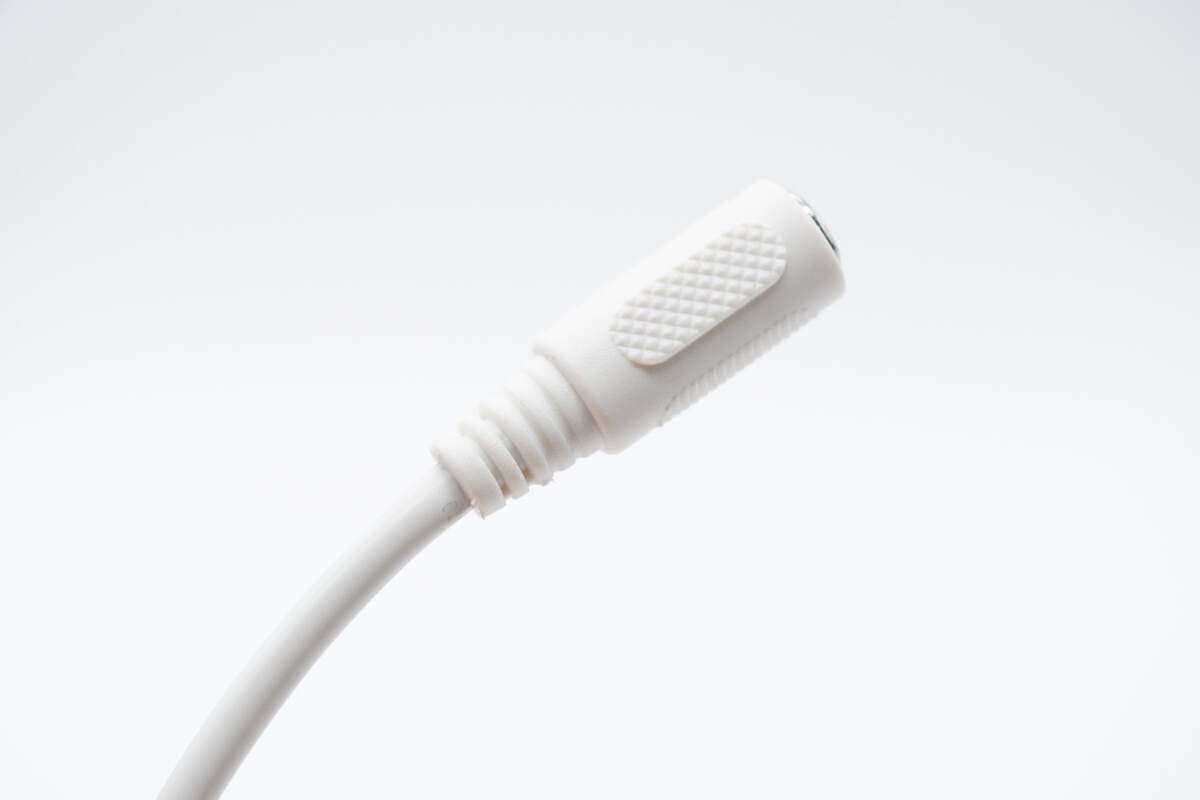

电源连接线端子上设计有凸齿板，方便用户插拔。
端部特写，内部设有金属柱，支持DC12V电源供电。

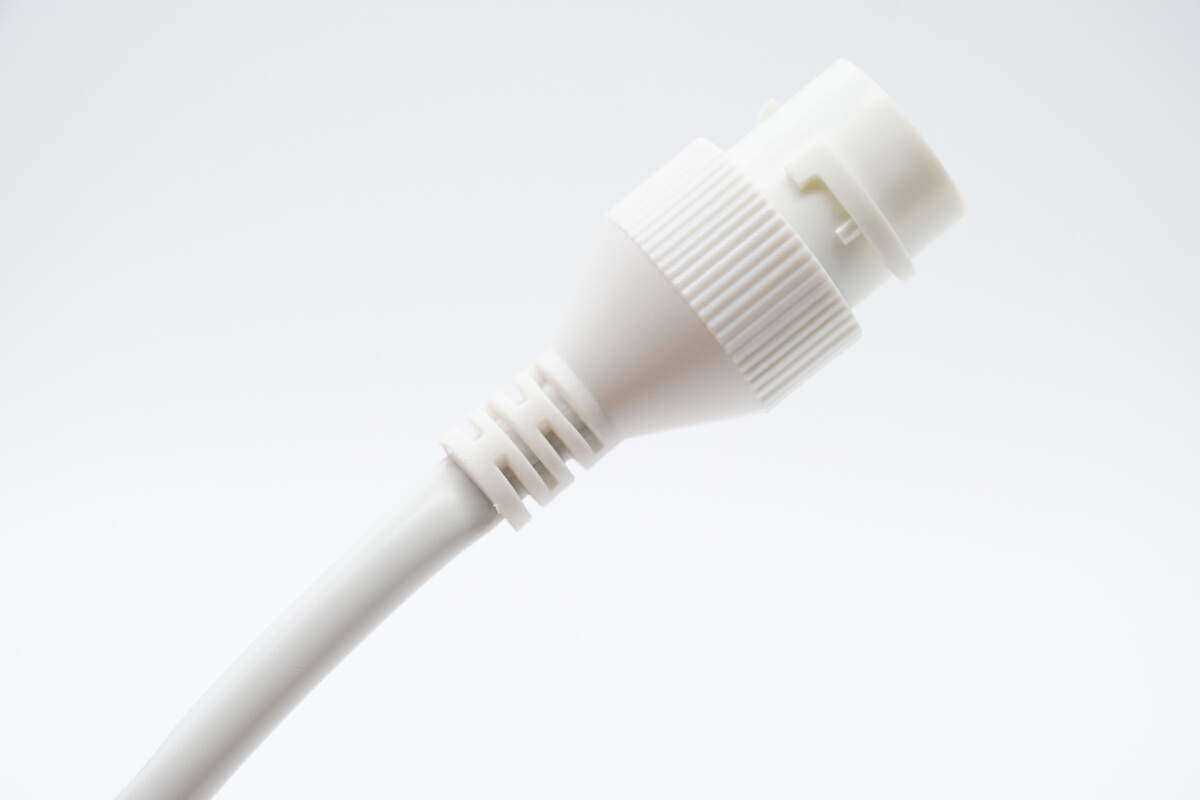

网络连接线端子上设有用于固定的凸起，可以避免长久使用松动脱离。

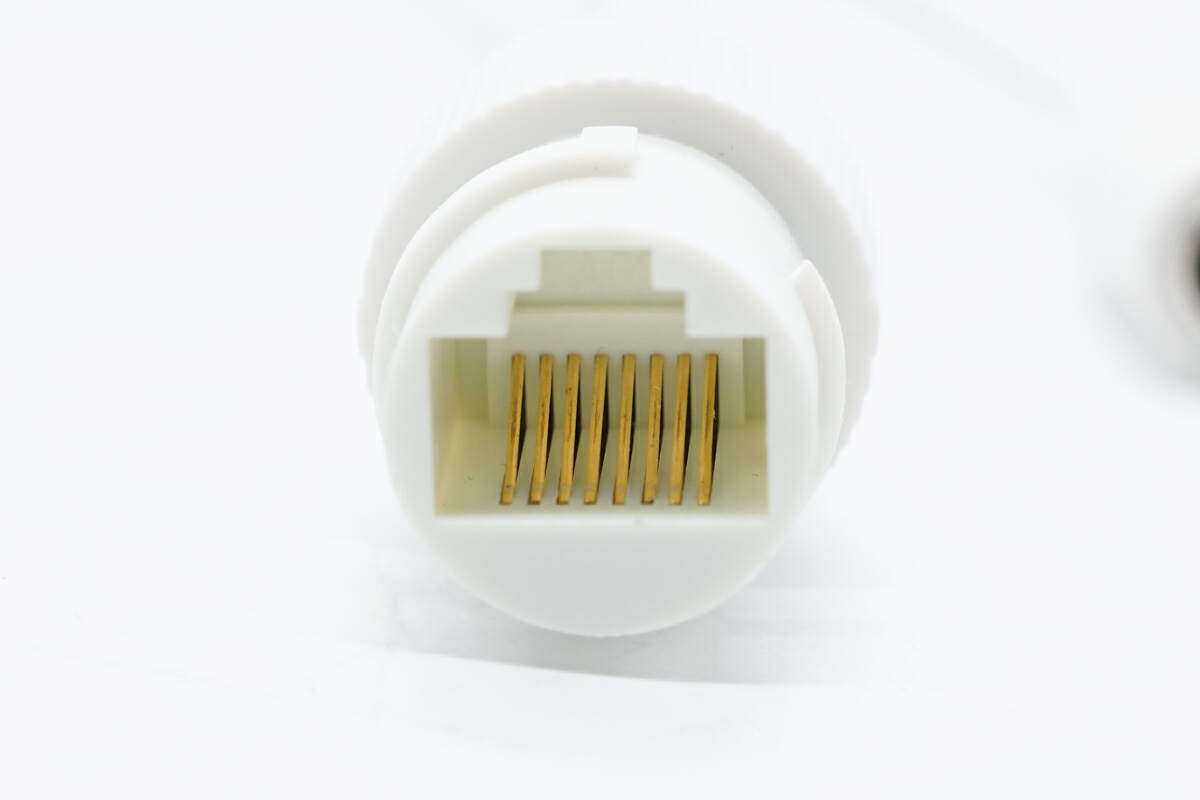

网络连接线端部一览，为100M的RJ45接口。

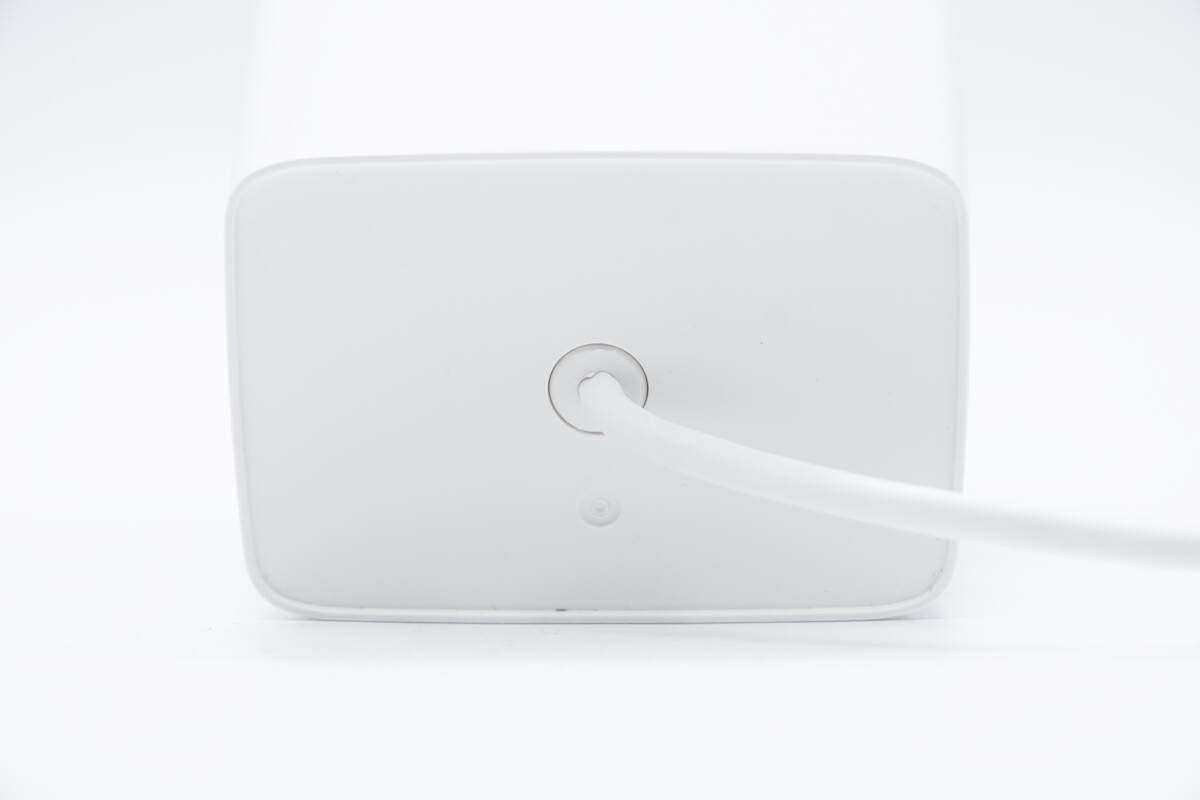

两根分线最后二合一后与网络摄像机连接。

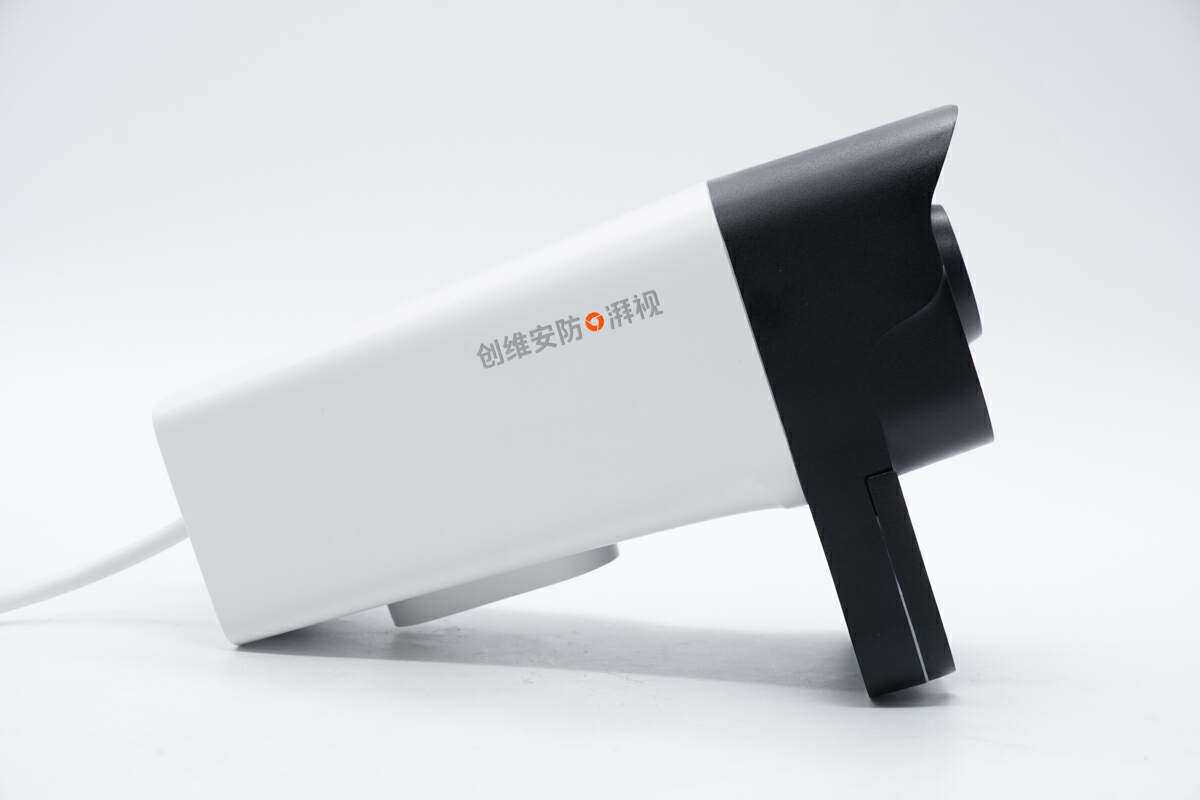

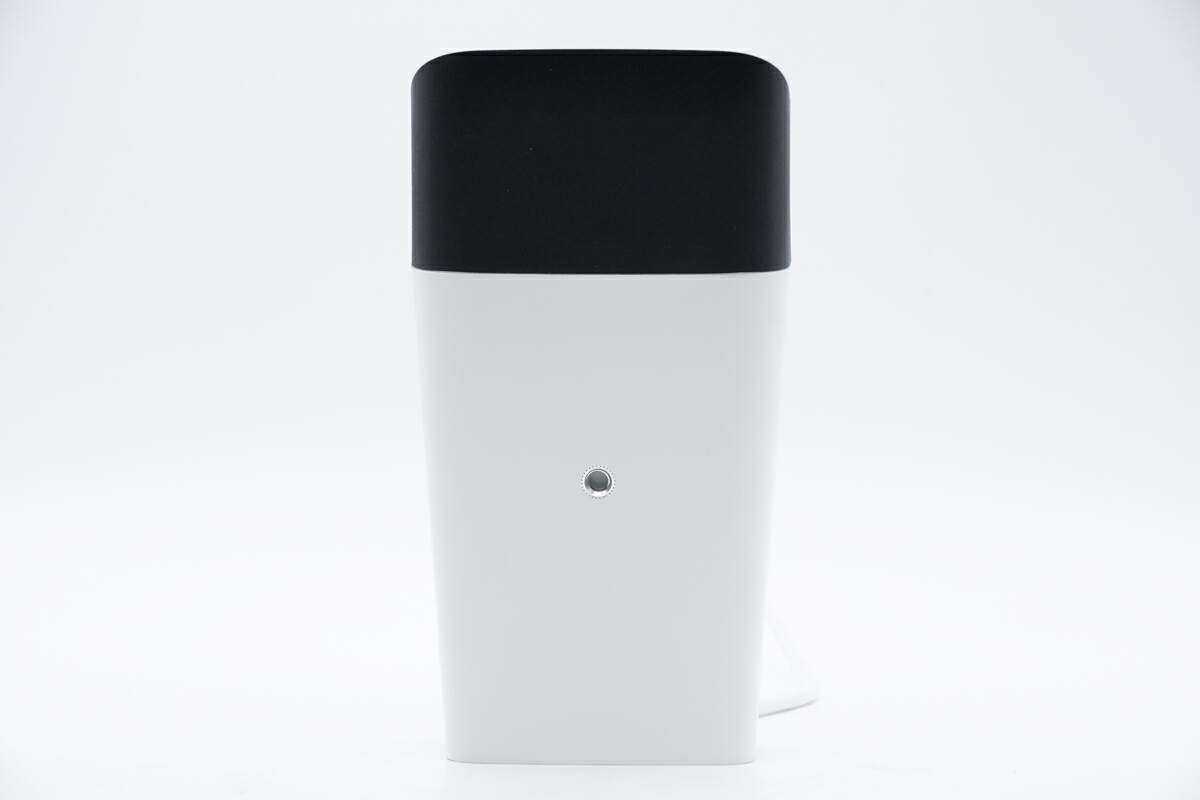

网络摄像机机身设计风格简洁，一侧印有创维安防和湃视。

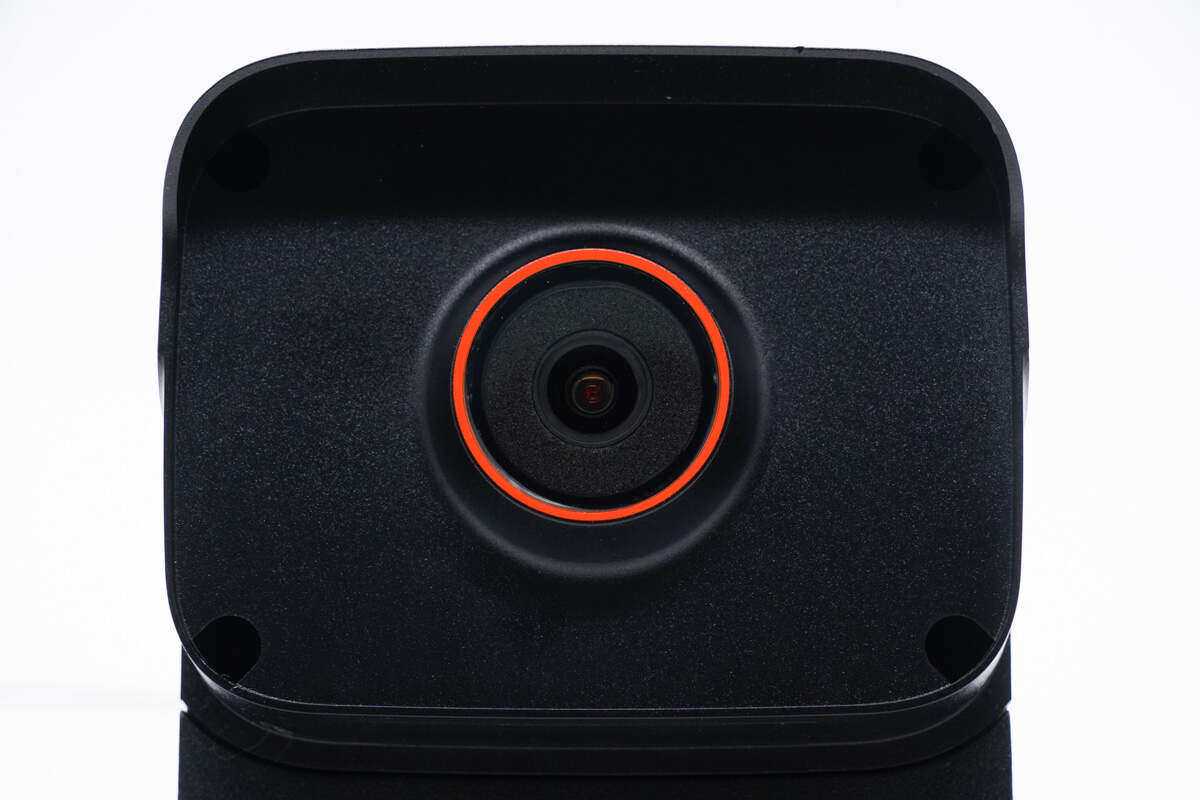

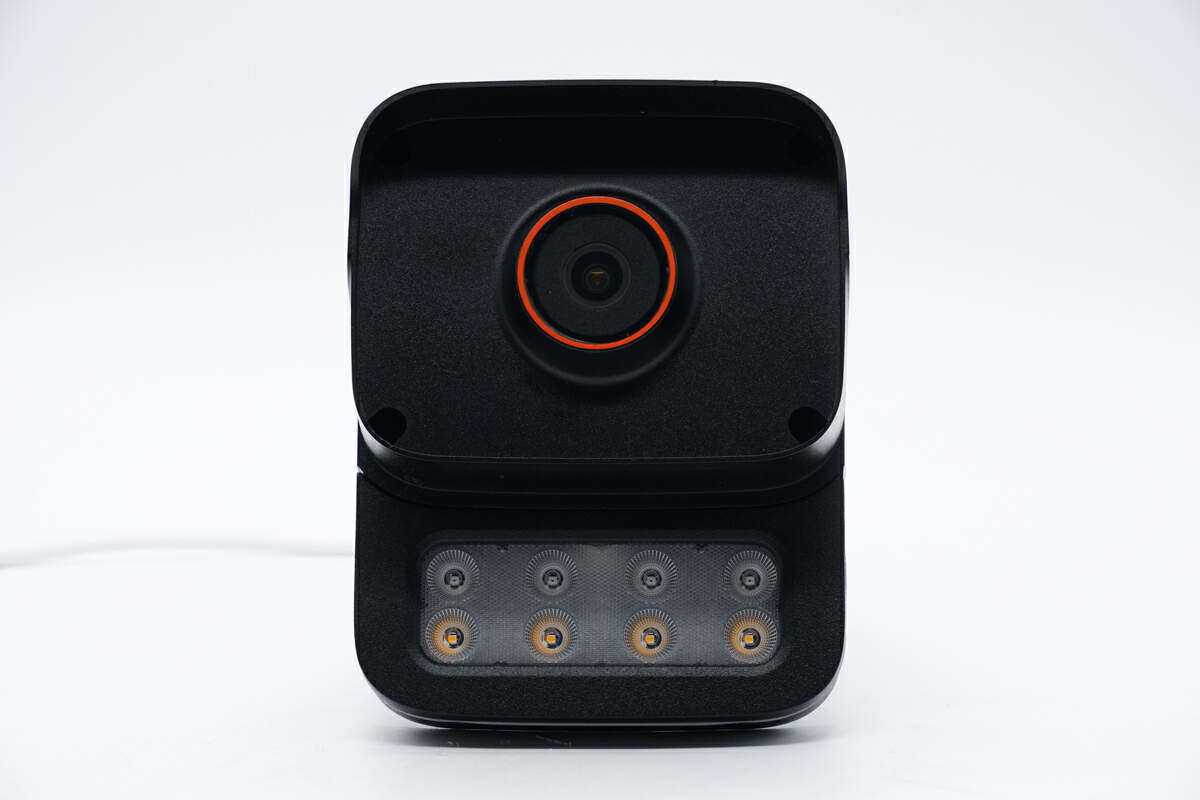

机身前端中心设有400万高清镜头，四端设有深孔螺丝孔，采用螺丝将两部分外壳固定。
400万高清镜头让创维这款网络摄像机为用户获得超清画质提供支持，满足很多场景下的回溯需求。

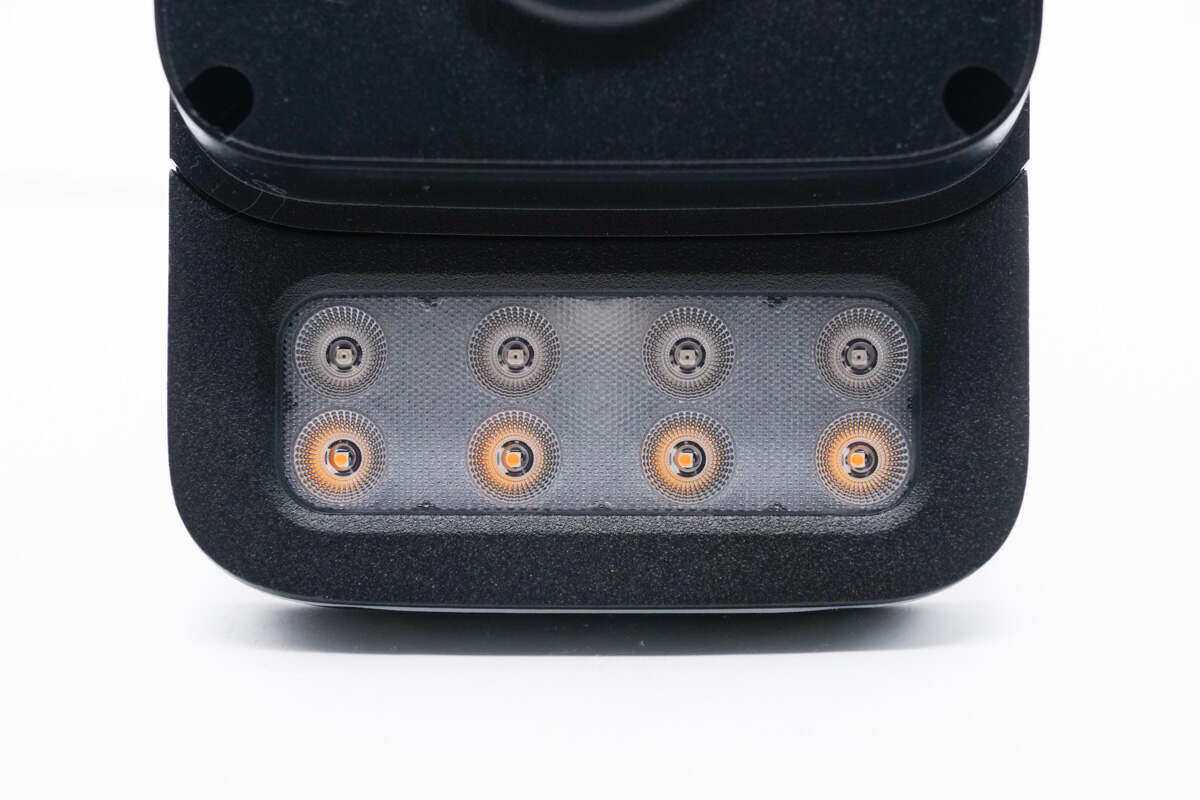

下方延展部分设有4颗大功率红外灯（上排）和4颗大功率暖光灯，为产品夜间场景下的红外/智能/全彩模式提供支持。

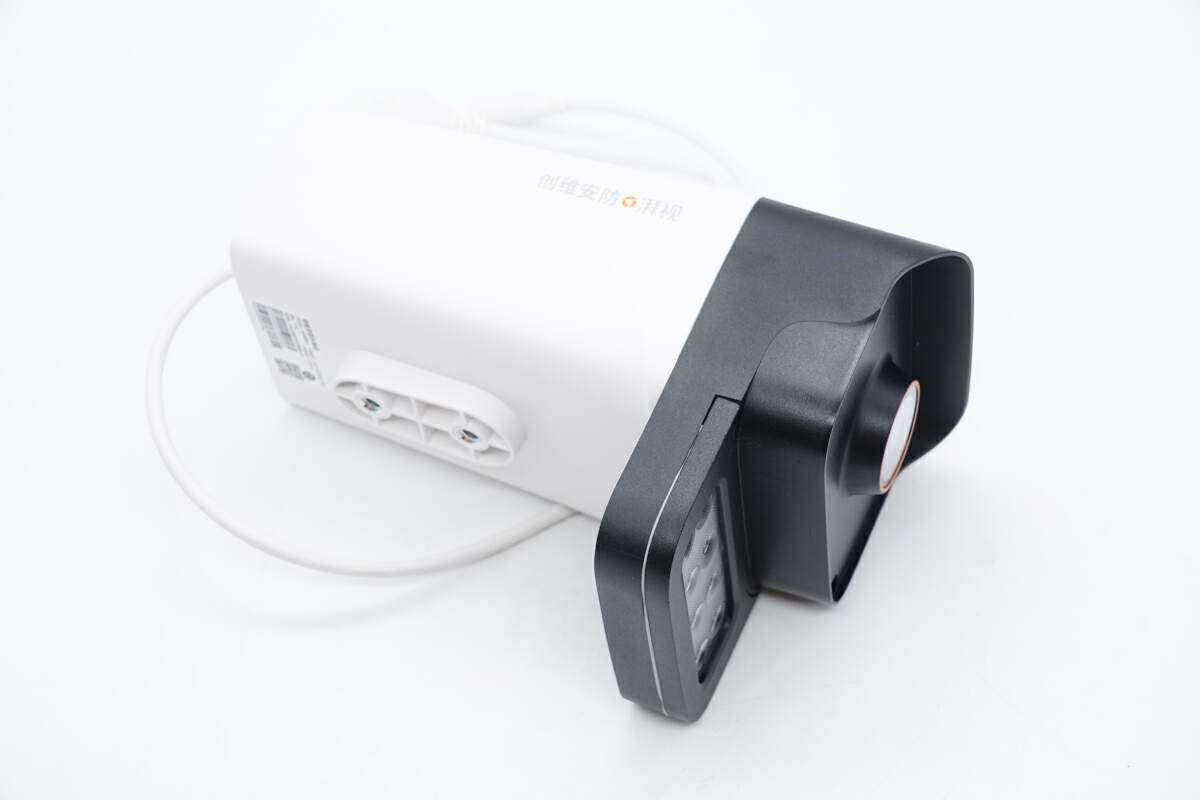

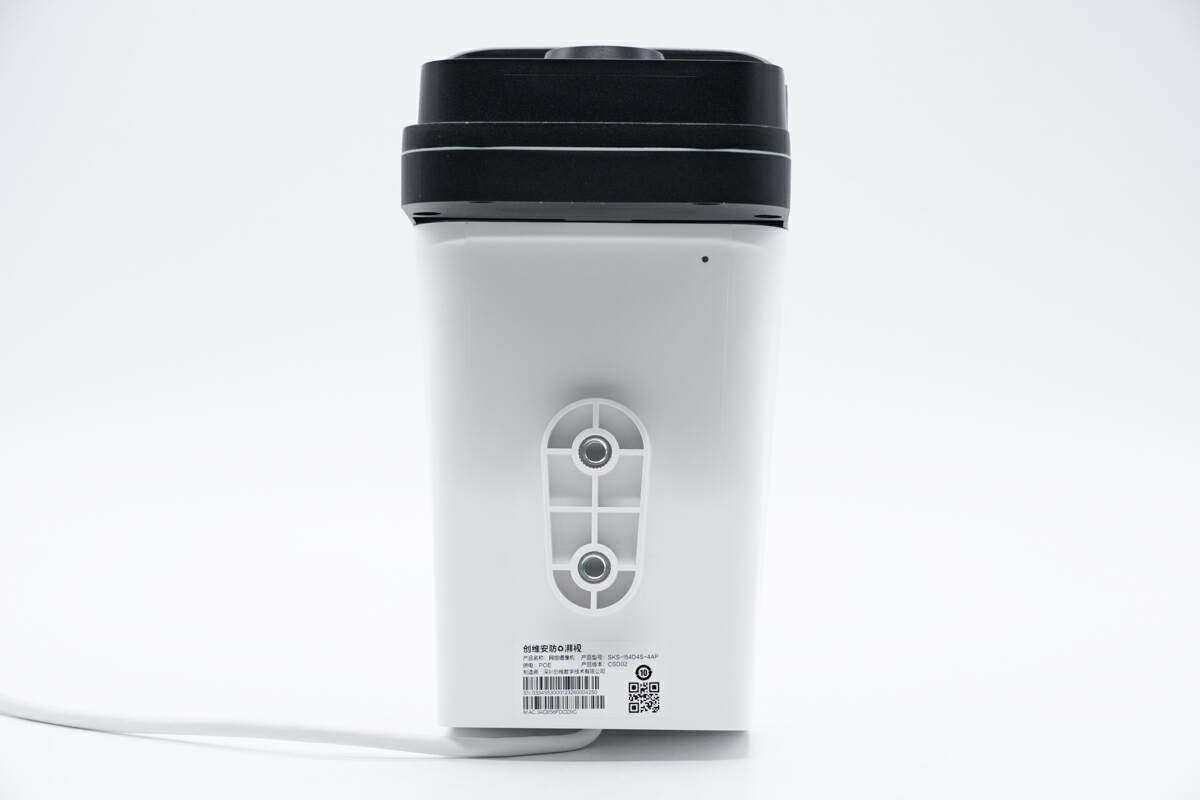

底部还设有支架安装底座，一旁贴有产品信息贴纸，与包装盒上的一样，不再赘述。

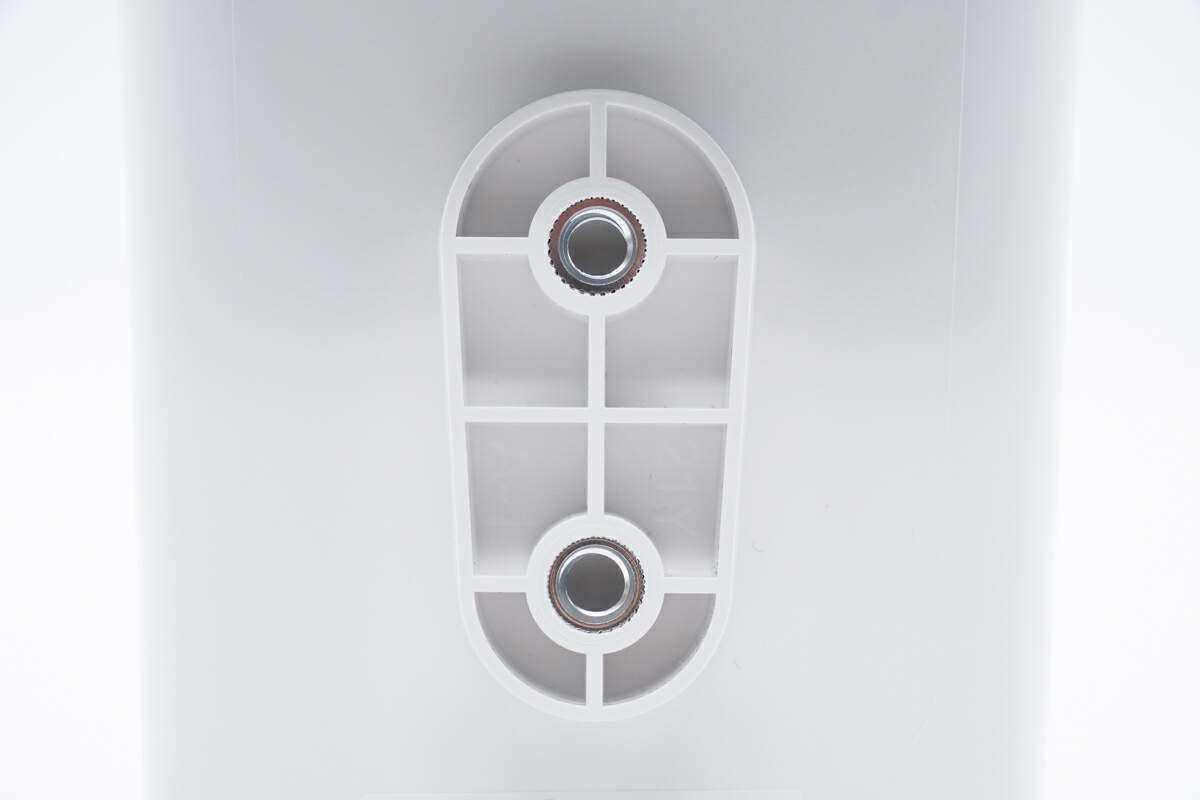

支架安装底座处设有两个固定螺丝孔。

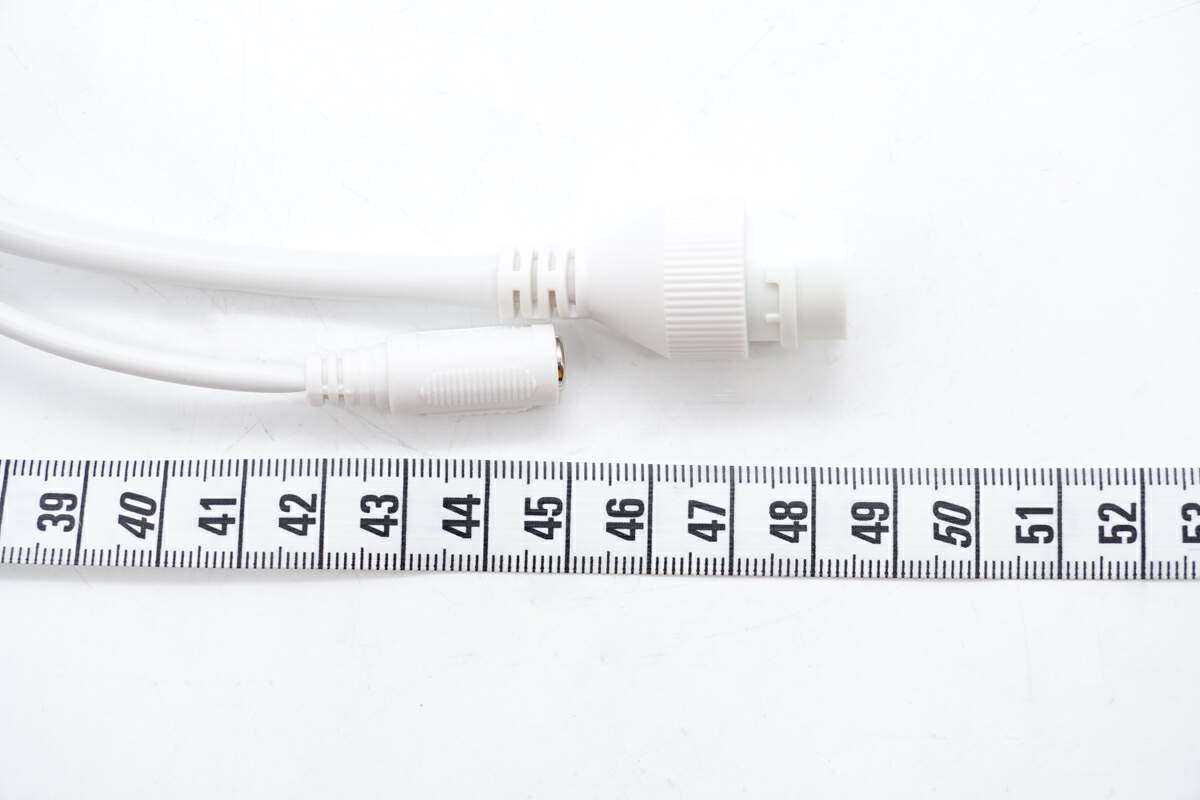

测得连接线最大长度约为48.5cm。

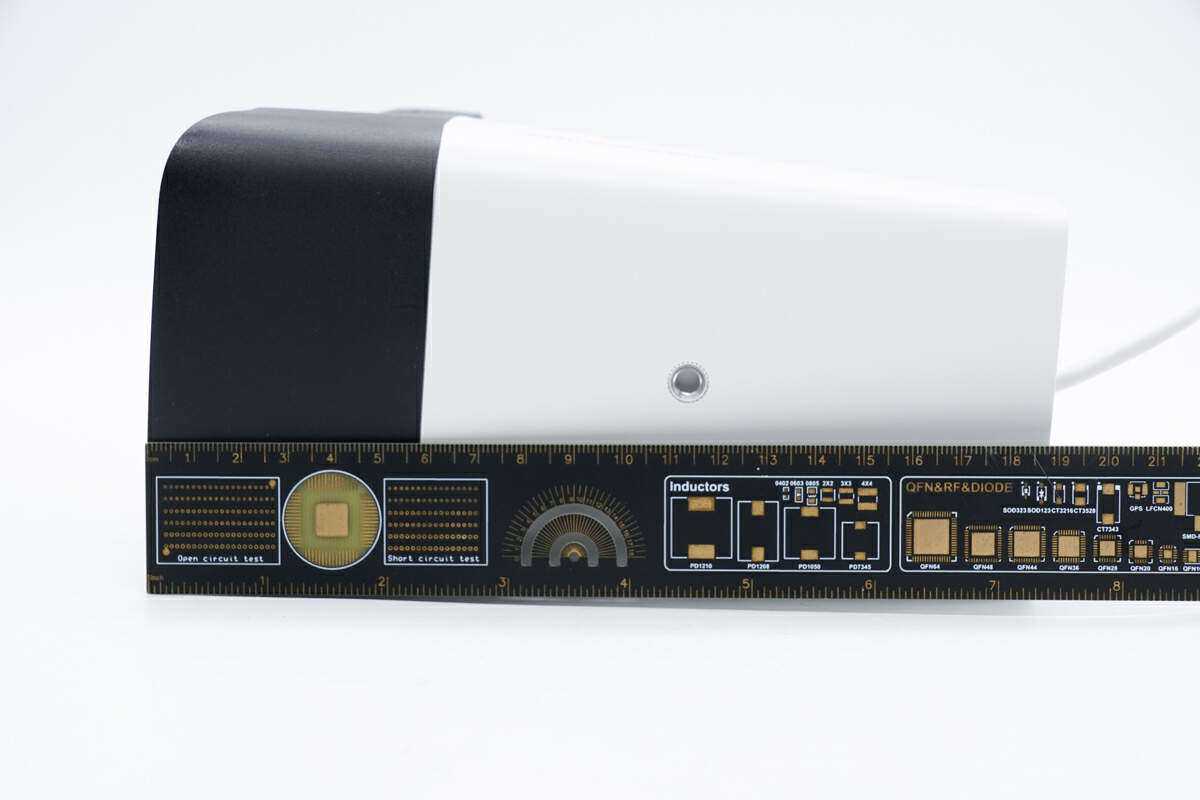

网络摄像机机身长度约为19cm。

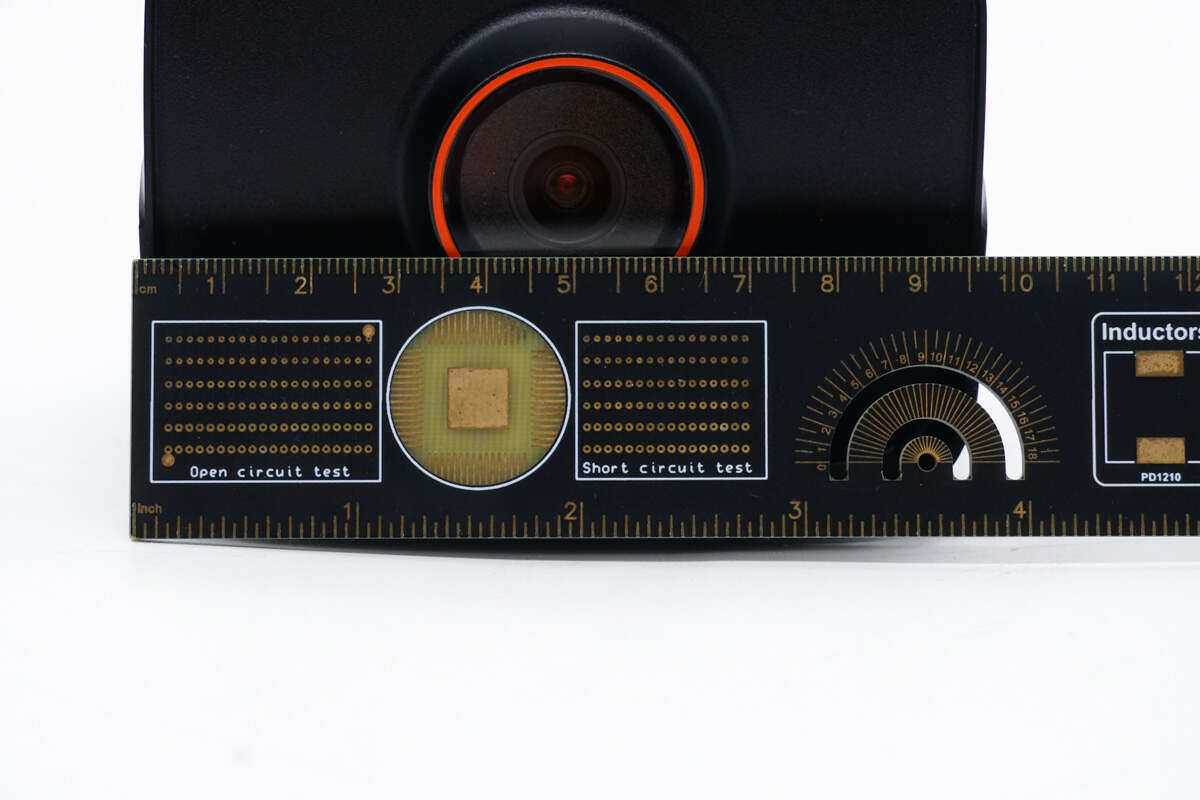

前端宽度约为9.5cm。

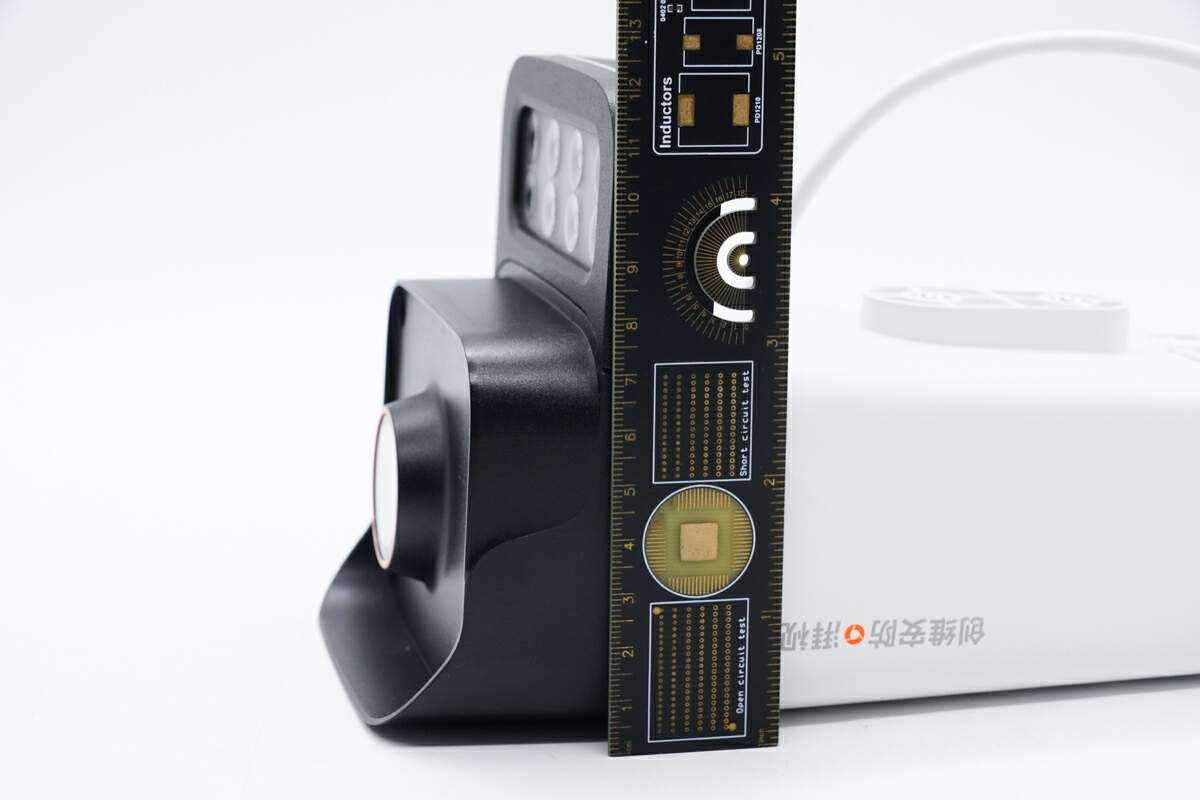

前端高度约为12cm。

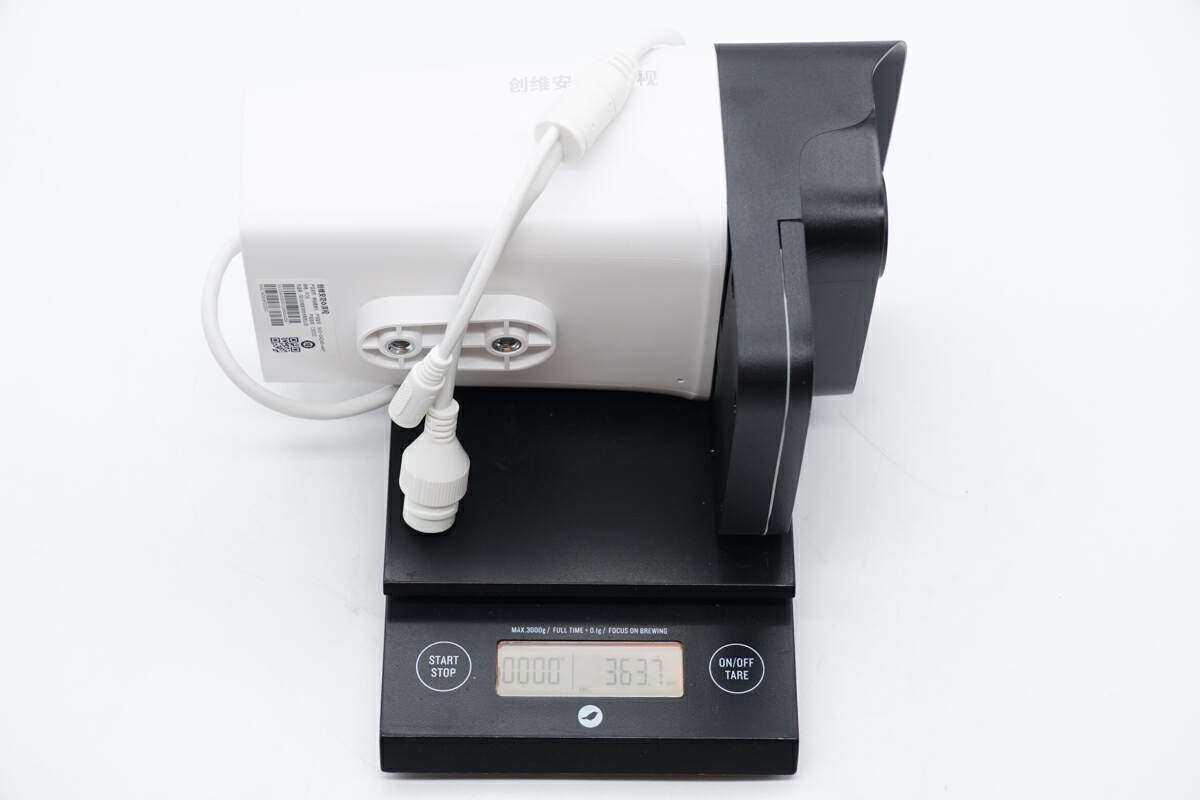

另外测得产品总重量约为364g。
创维400万智能双光全彩网络摄像机拆解看完了创维这款网络摄像机的开箱和展示，下面就进行拆解，一起看看内部的设计和用料。
首先拧开摄像机镜头四角的固定螺丝，取出摄像头机芯。

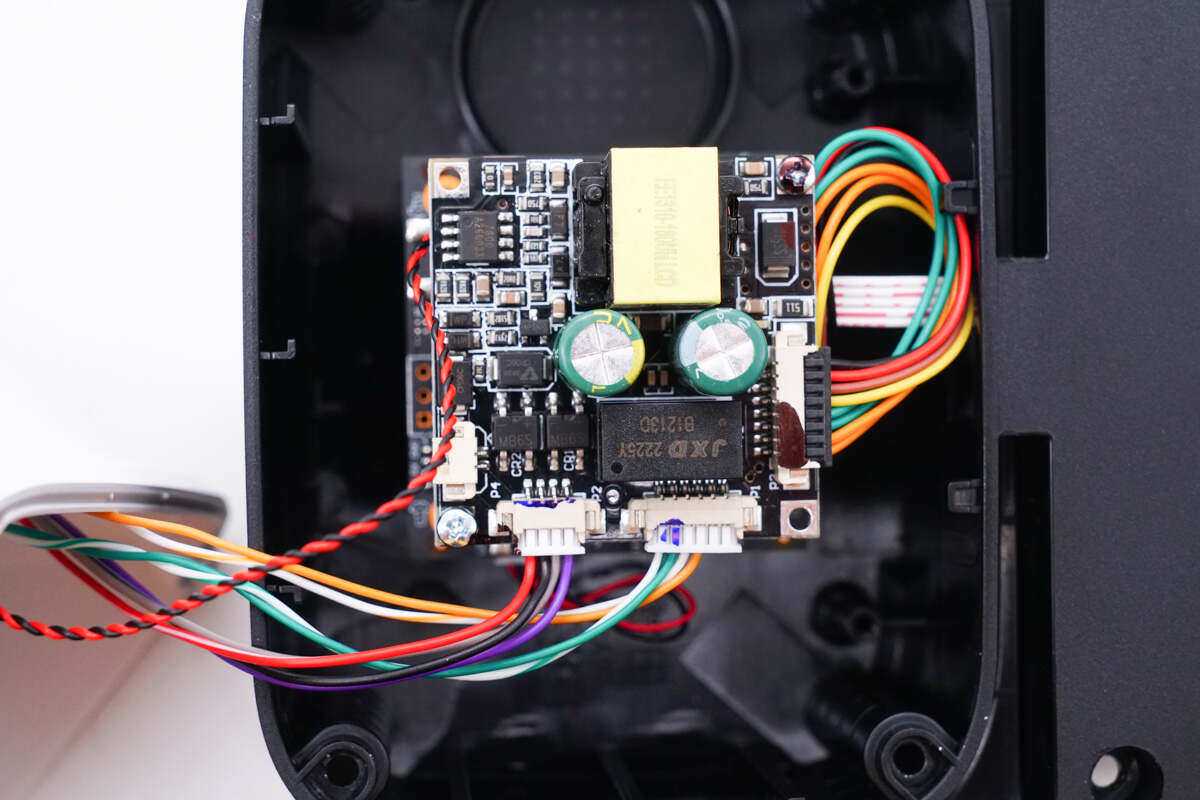

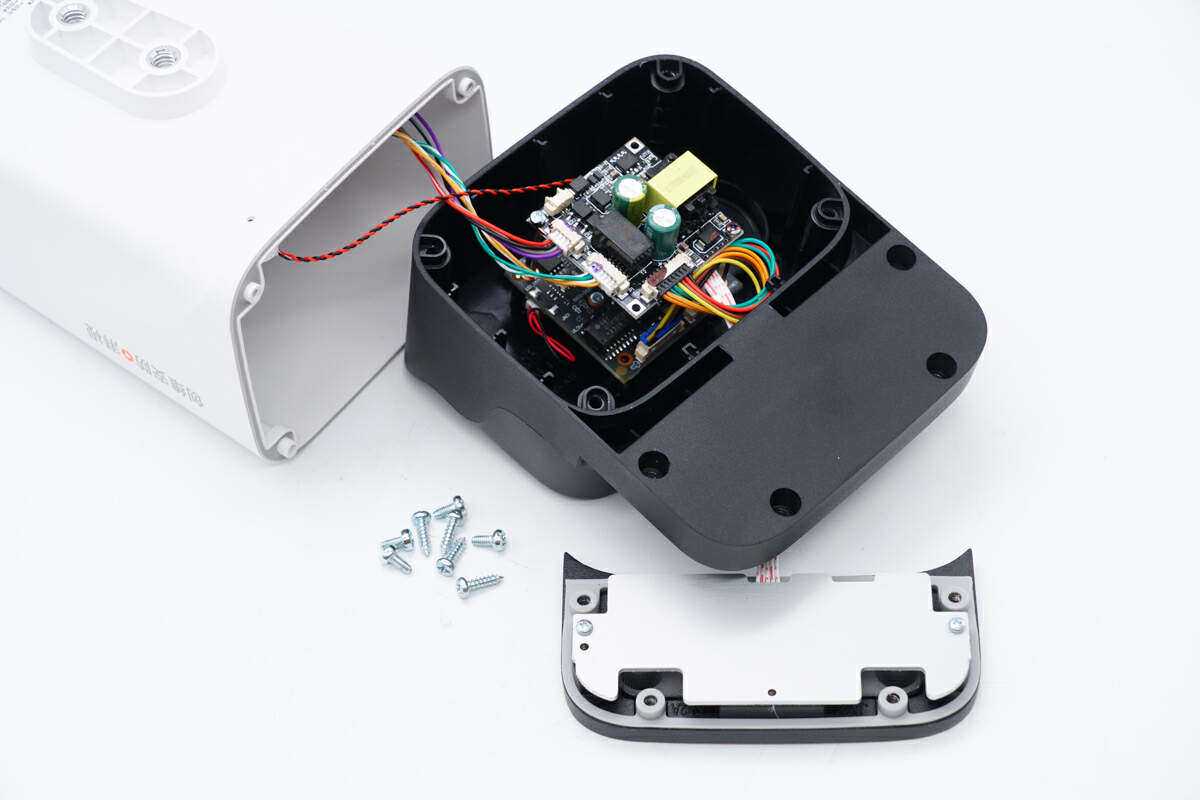

摄像机内部PCBA模块一览，采用螺丝进行固定。小板间导线主要以插拔式设计，方便组装和维护。

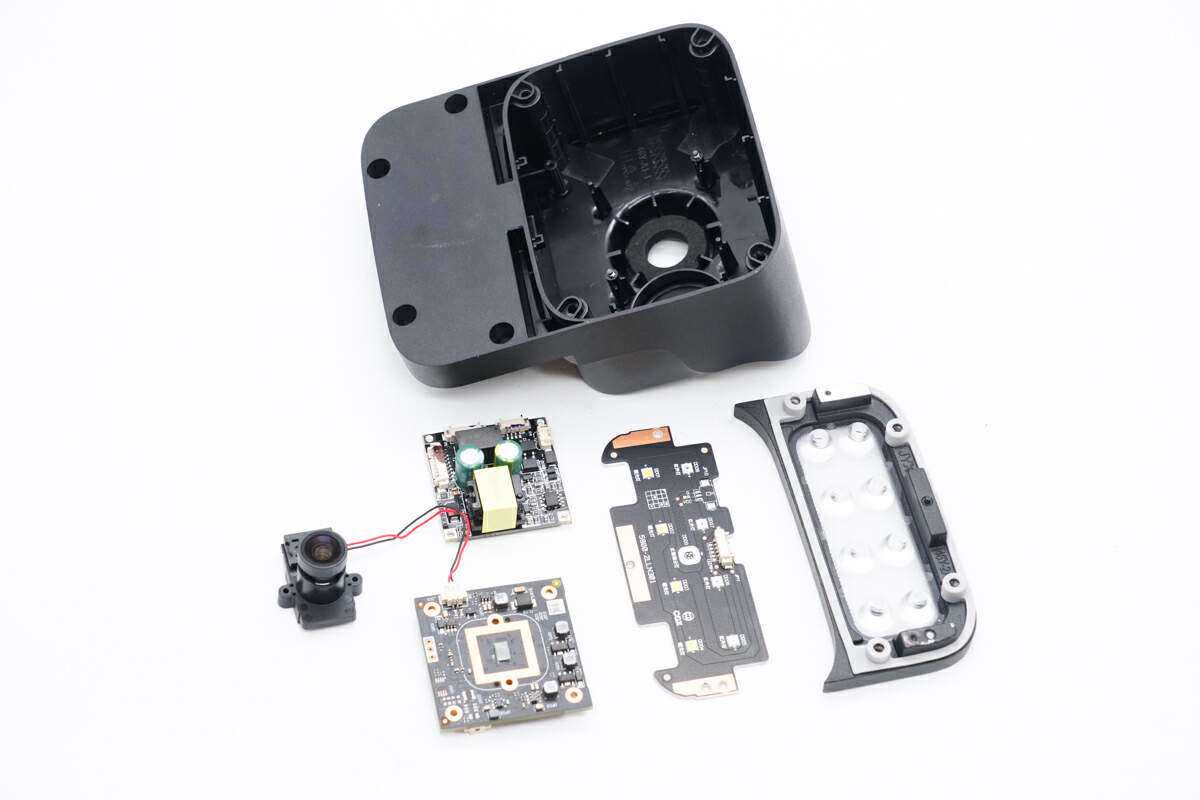

拆解取出摄像机内部传感器模块，供电模块和补光灯模块。镜头外壳内部设有泡棉密封防尘。

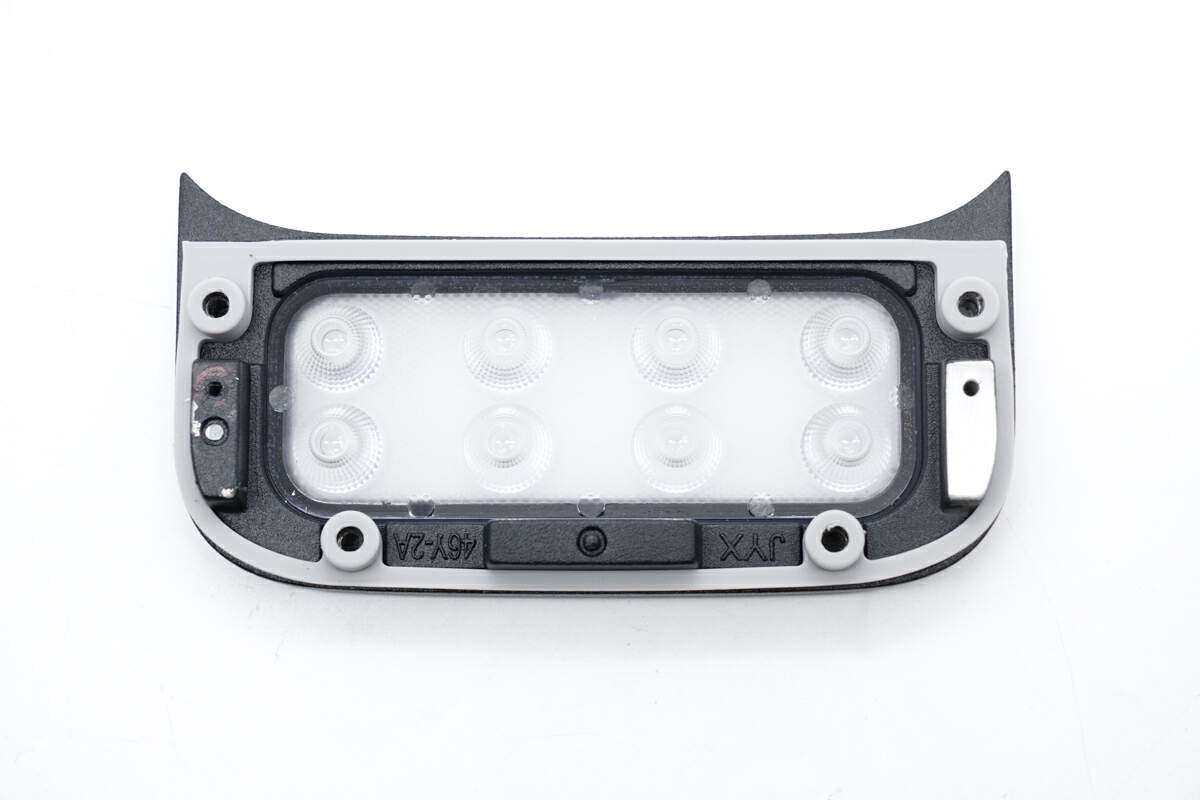

照明灯模块边缘设有密封胶圈。

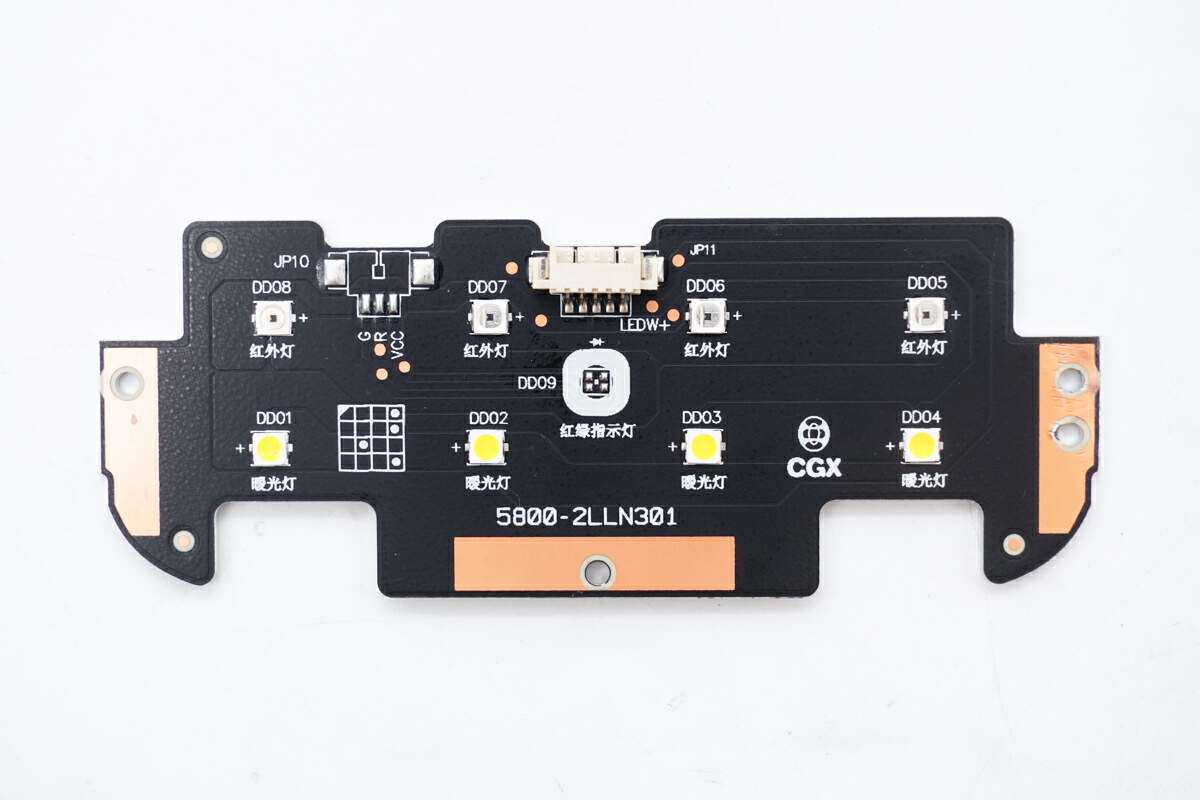

LED灯板正面一览，上方焊接四颗红外线补光灯，下方焊接四颗白色LED补光灯。

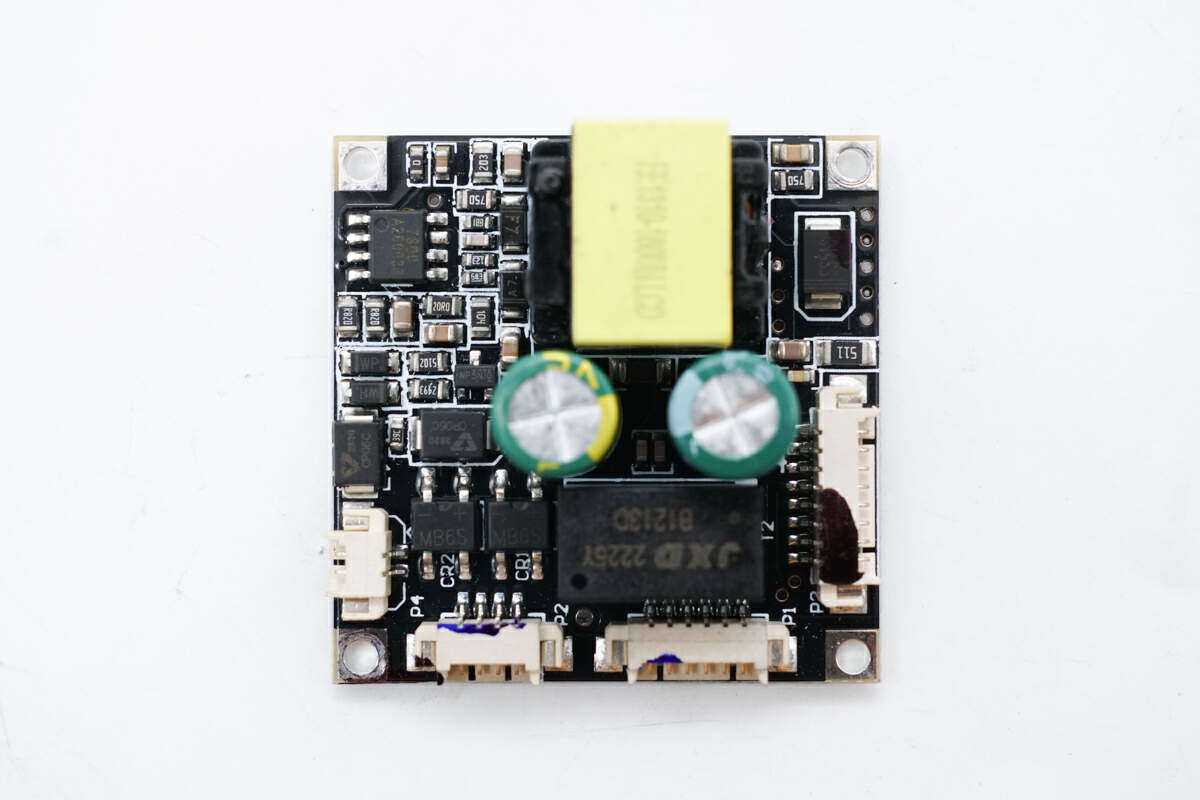

POE供电模块一览，焊接整流桥，网络变压器，滤波电容，POE供电芯片，变压器和整流管。

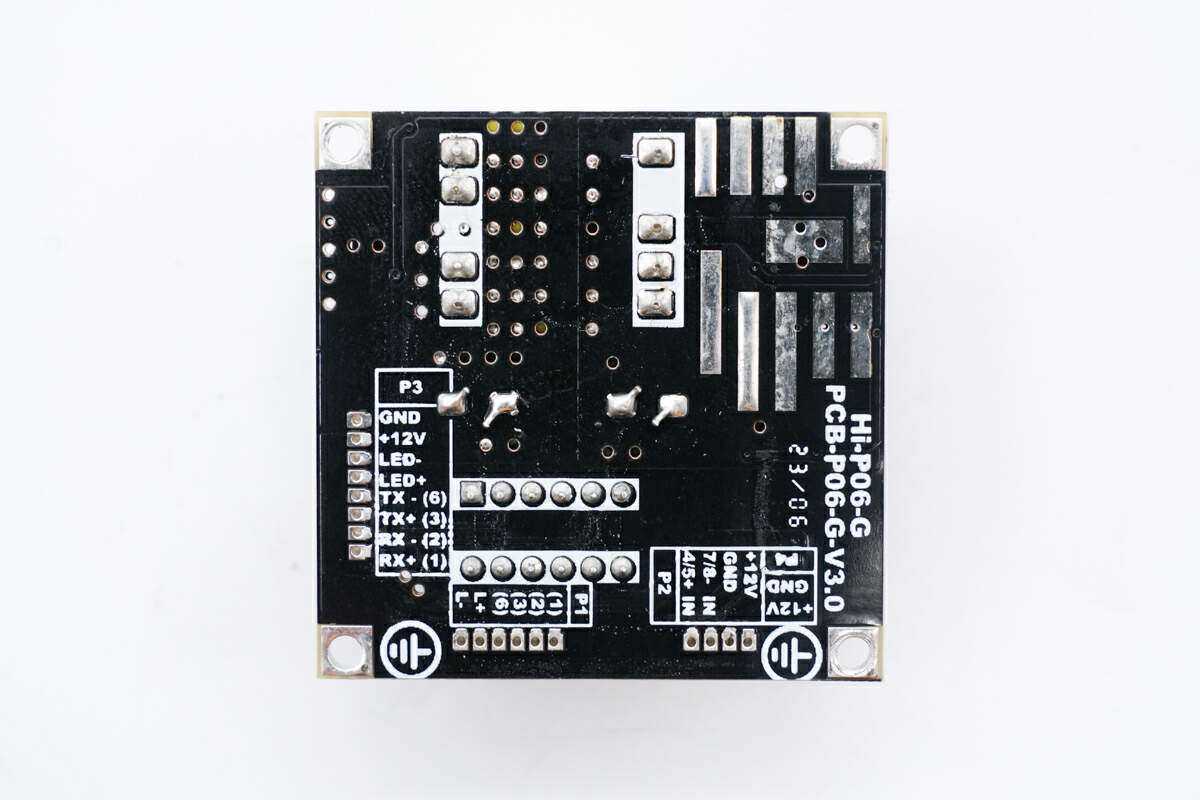

PCBA模块背面没有焊接元件，变压器和电解电容为过孔焊接固定，对应连接器标注有接口定义。

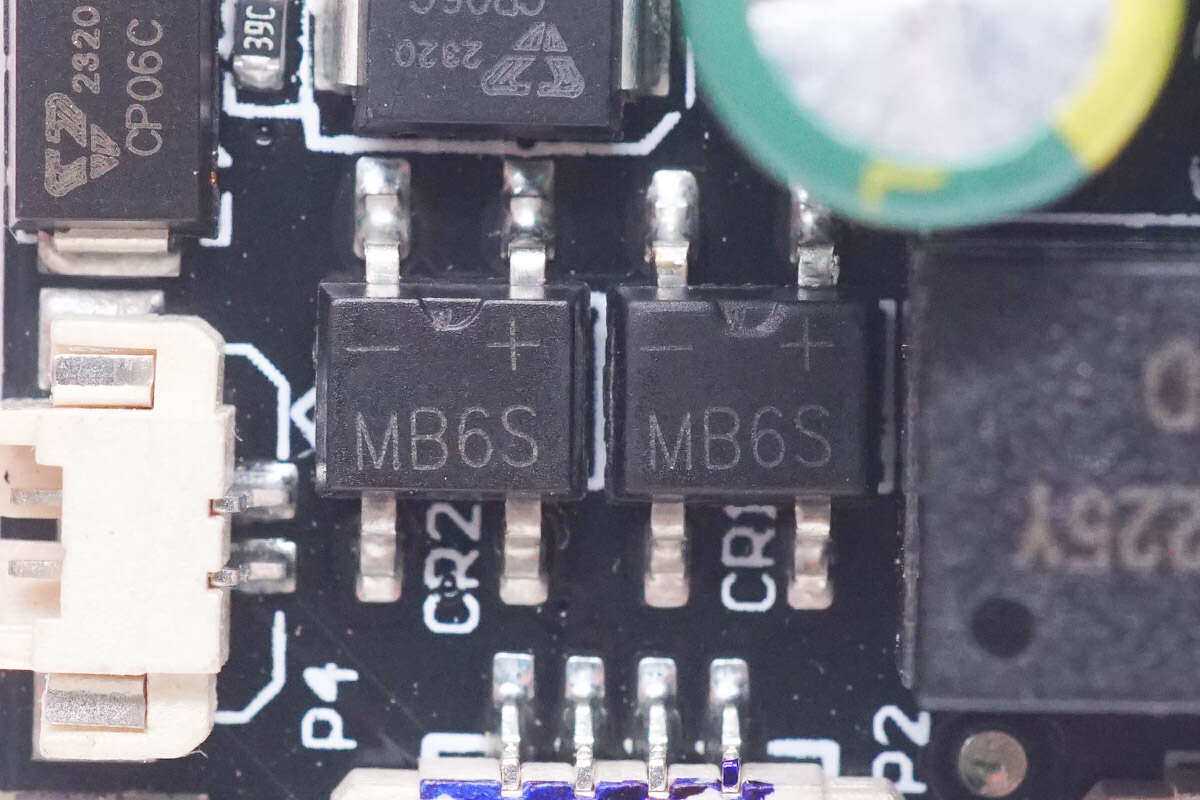

两颗MB6S整流桥用于输入极性切换。
两颗半导体放电管来自捷捷微，型号CP0640SC，用于过电压保护功能。

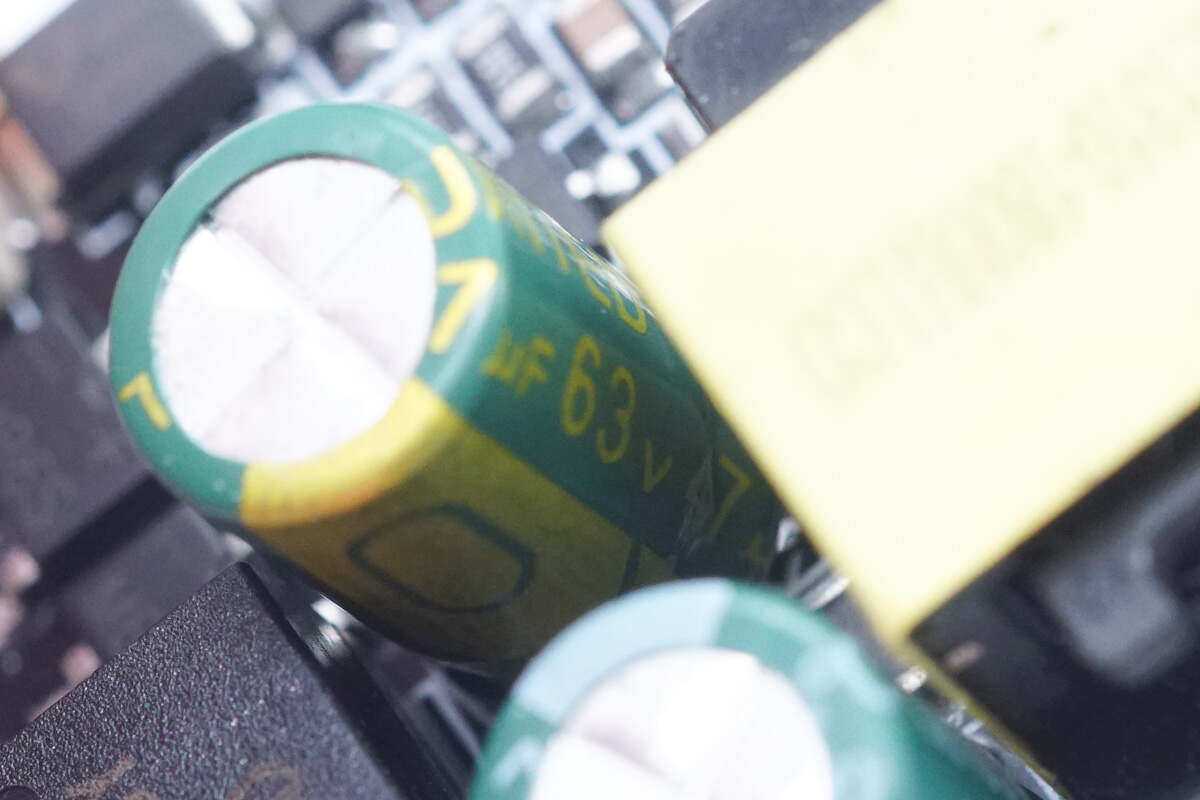

输入滤波电容规格为47μF63V。

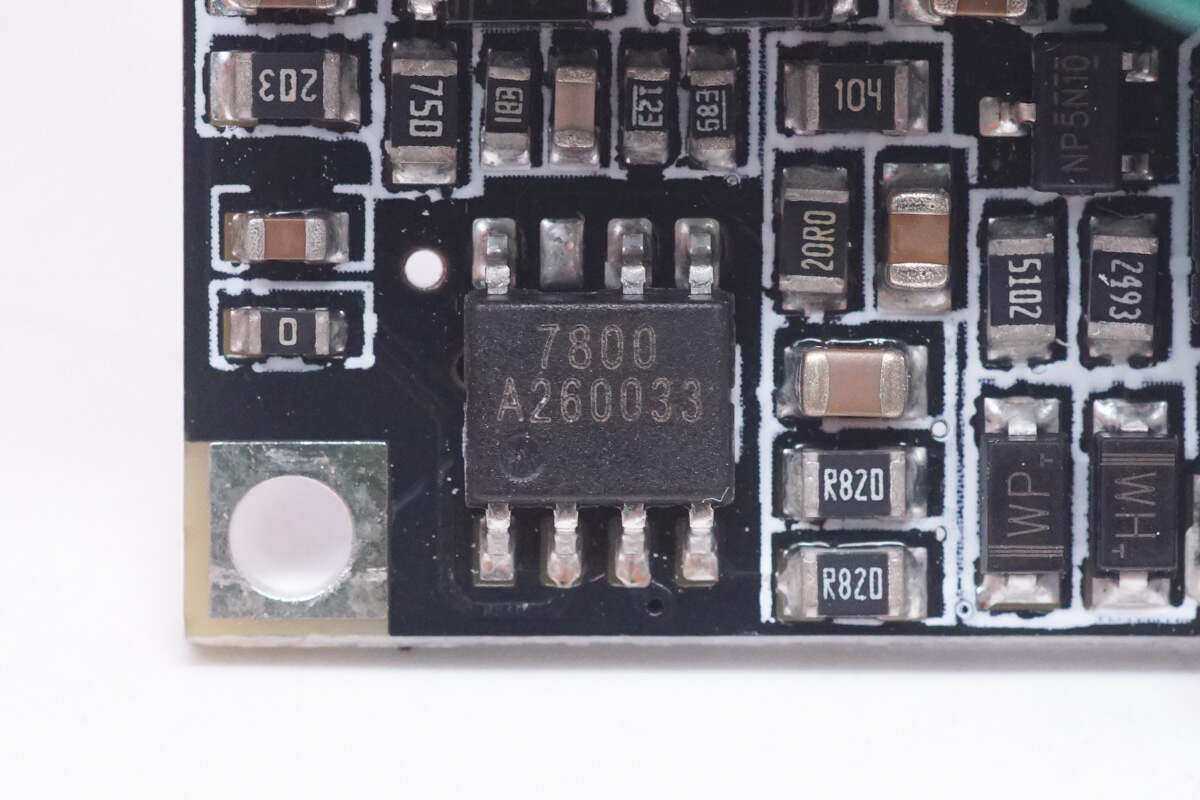

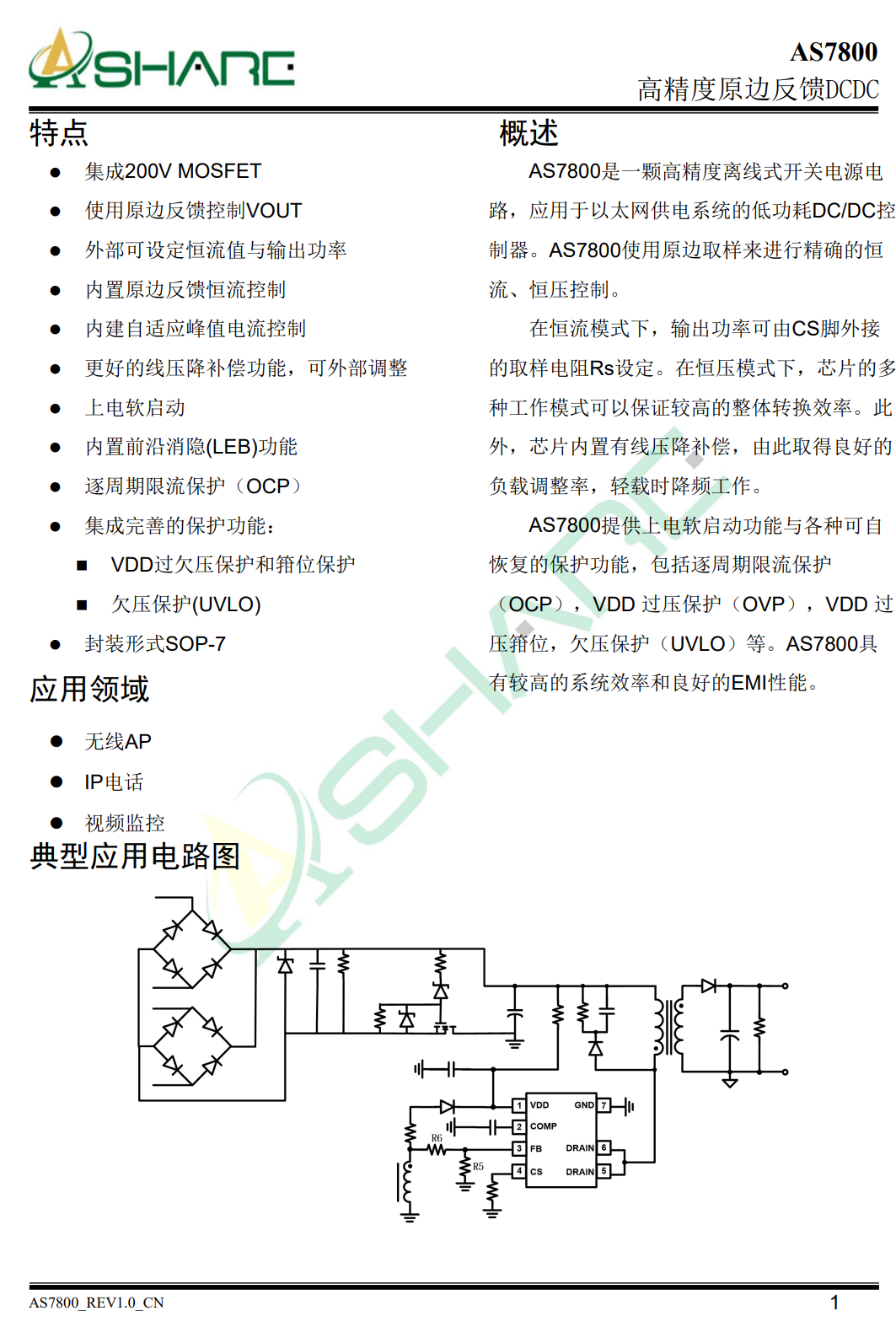

众享科技AS7800资料信息。

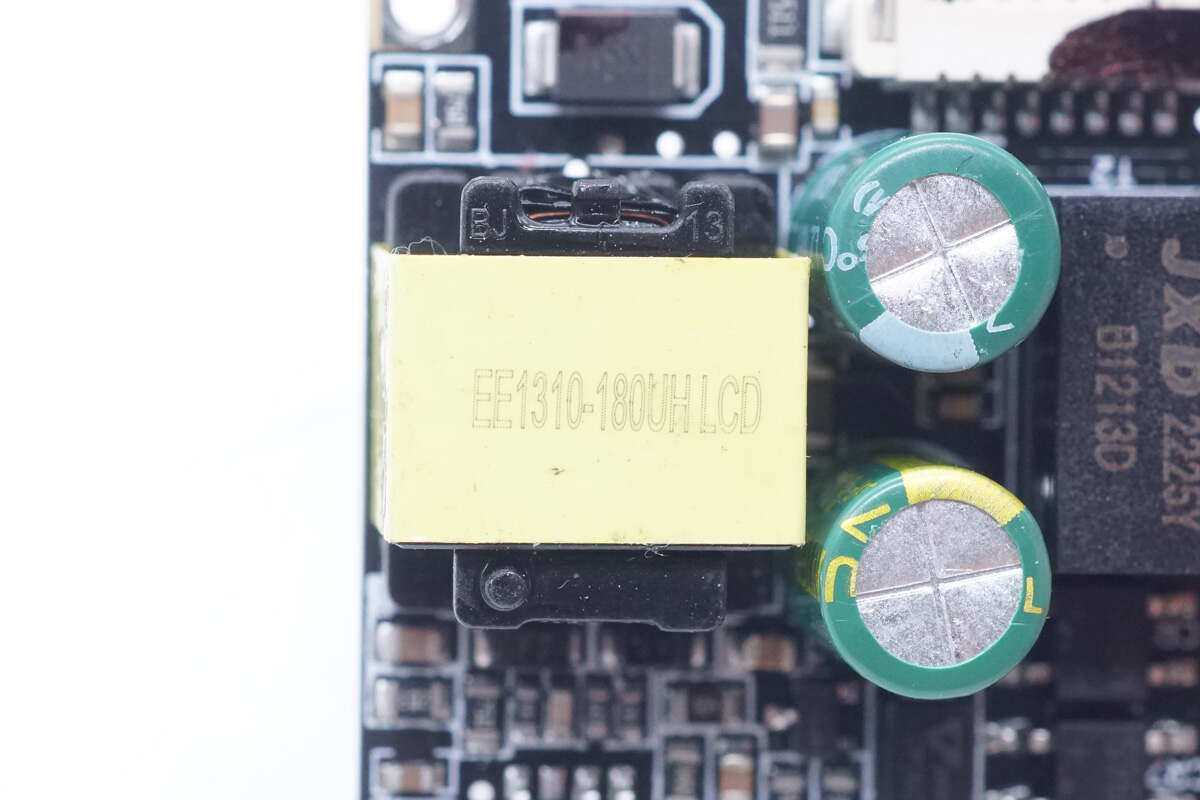

变压器采用EE1310磁芯绕制。

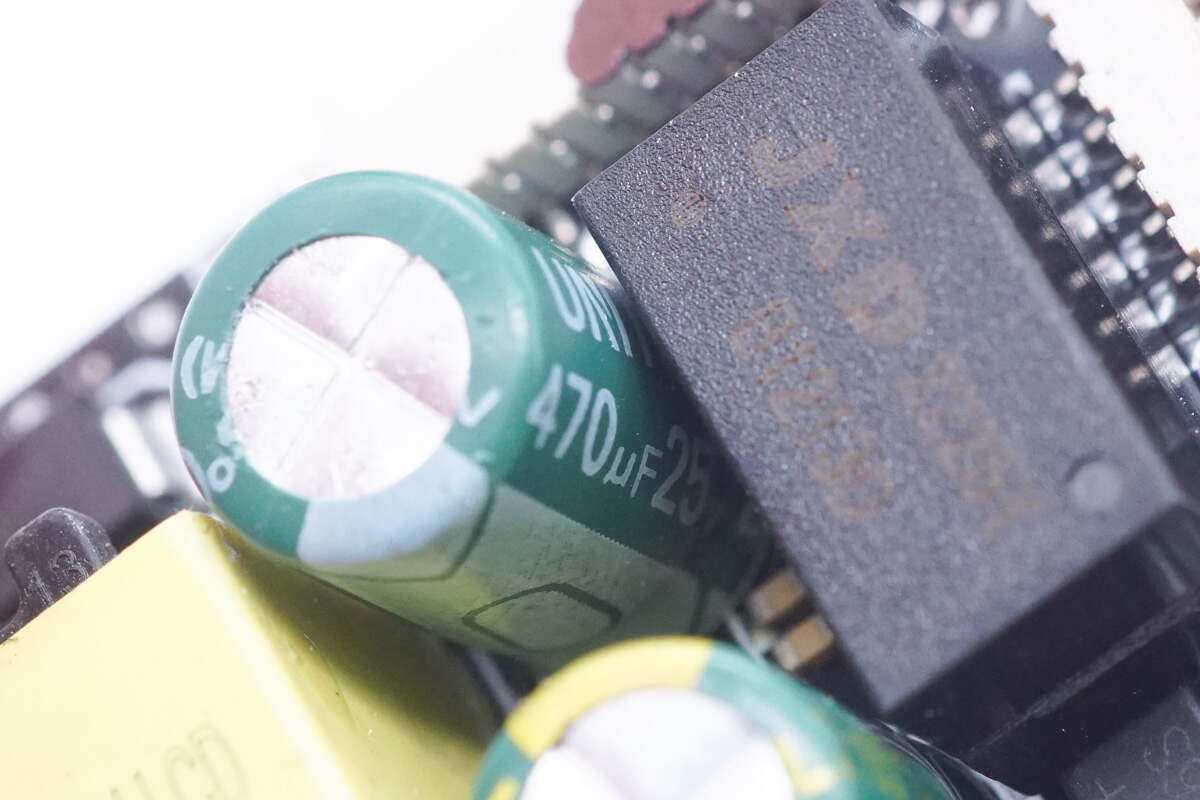

输出滤波电容规格为470μF25V。

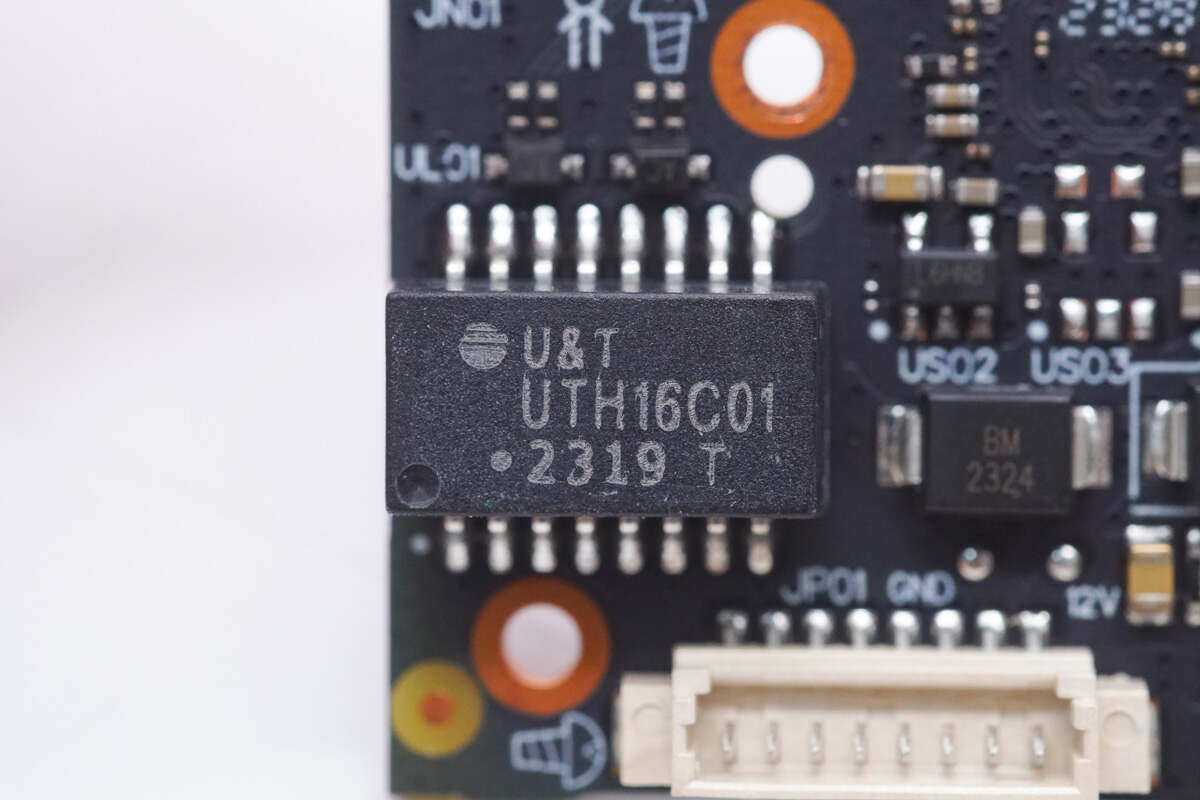

网络变压器特写。

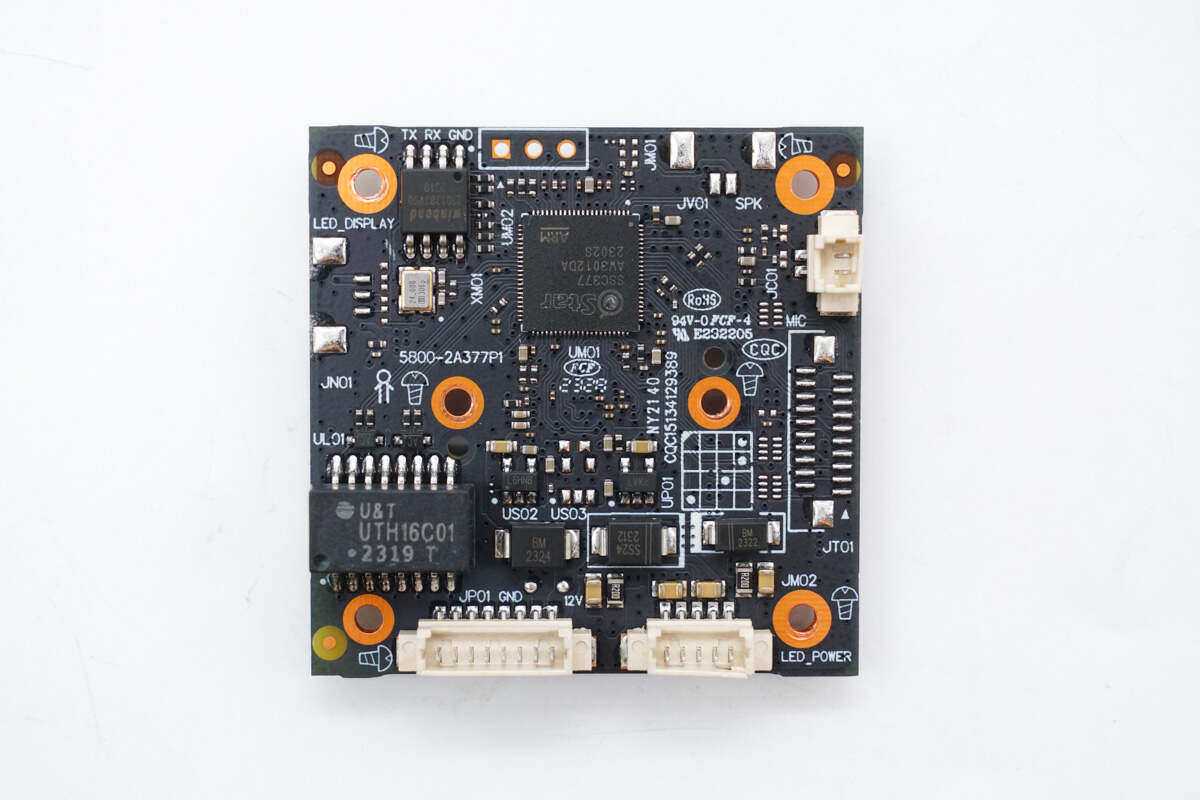

摄像头小板一览，背面焊接主控芯片，存储器，网络变压器和连接器。

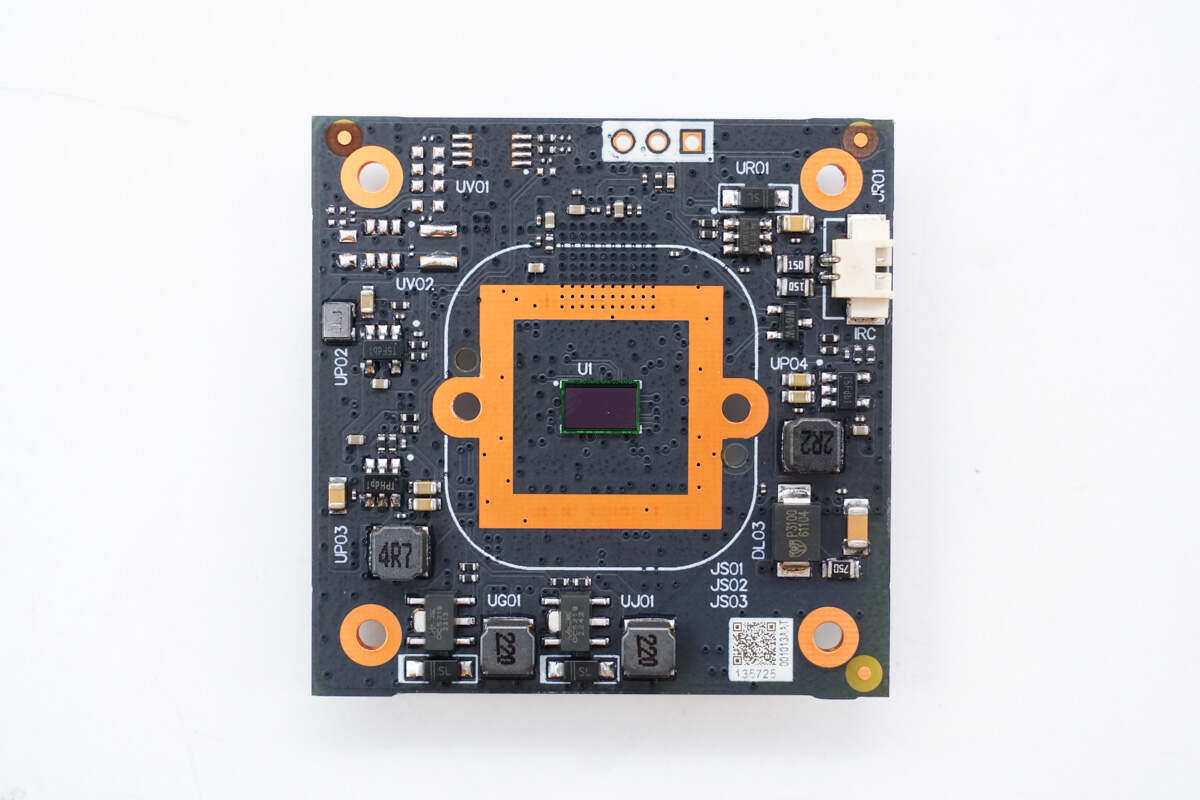

另一面焊接传感器芯片，LED补光灯驱动芯片。

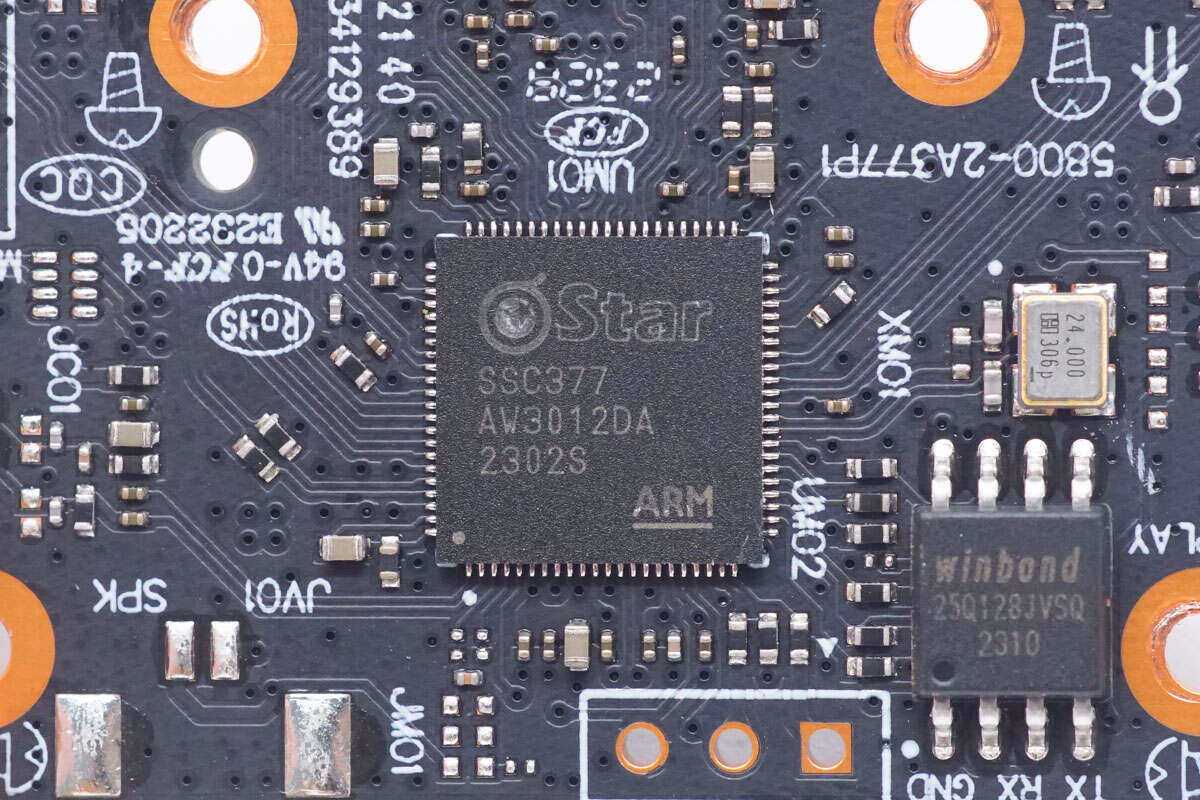

摄像头主控芯片来自星宸科技，型号SSC377，芯片内部集成处理器和DRAM以及网络接口。

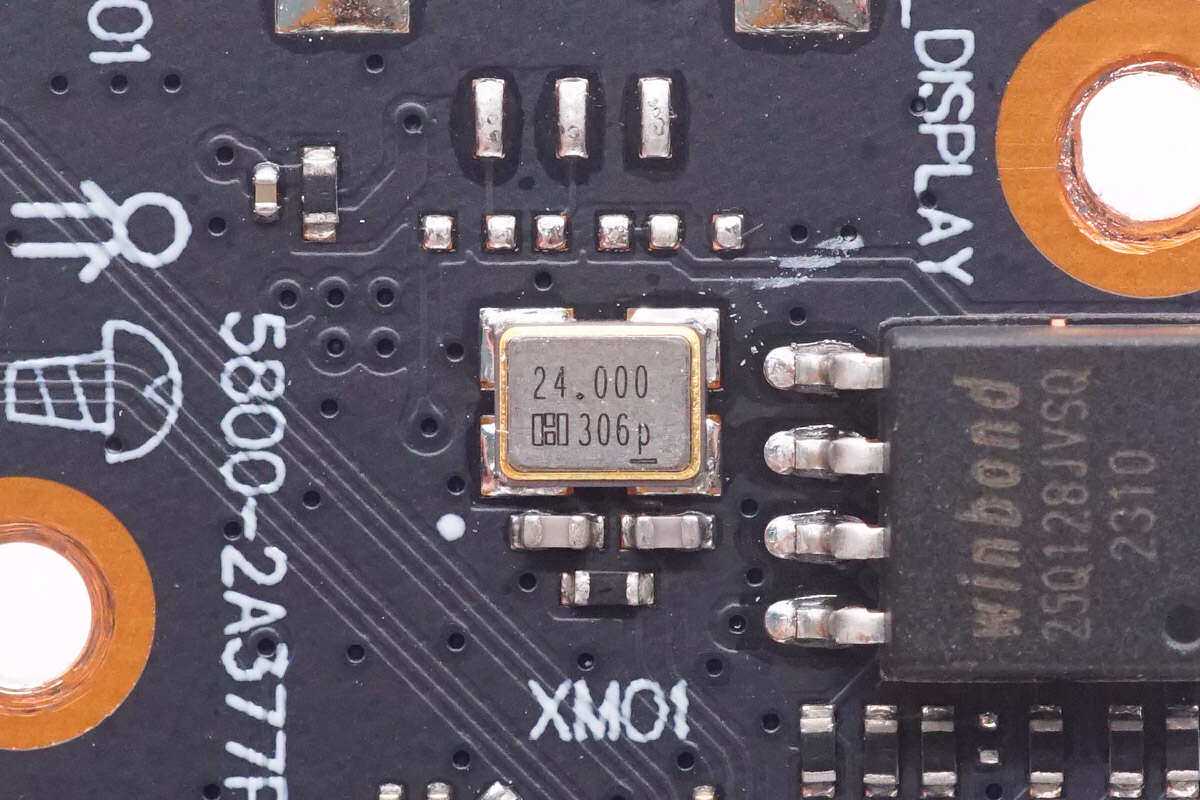

24.000MHz时钟晶振特写。

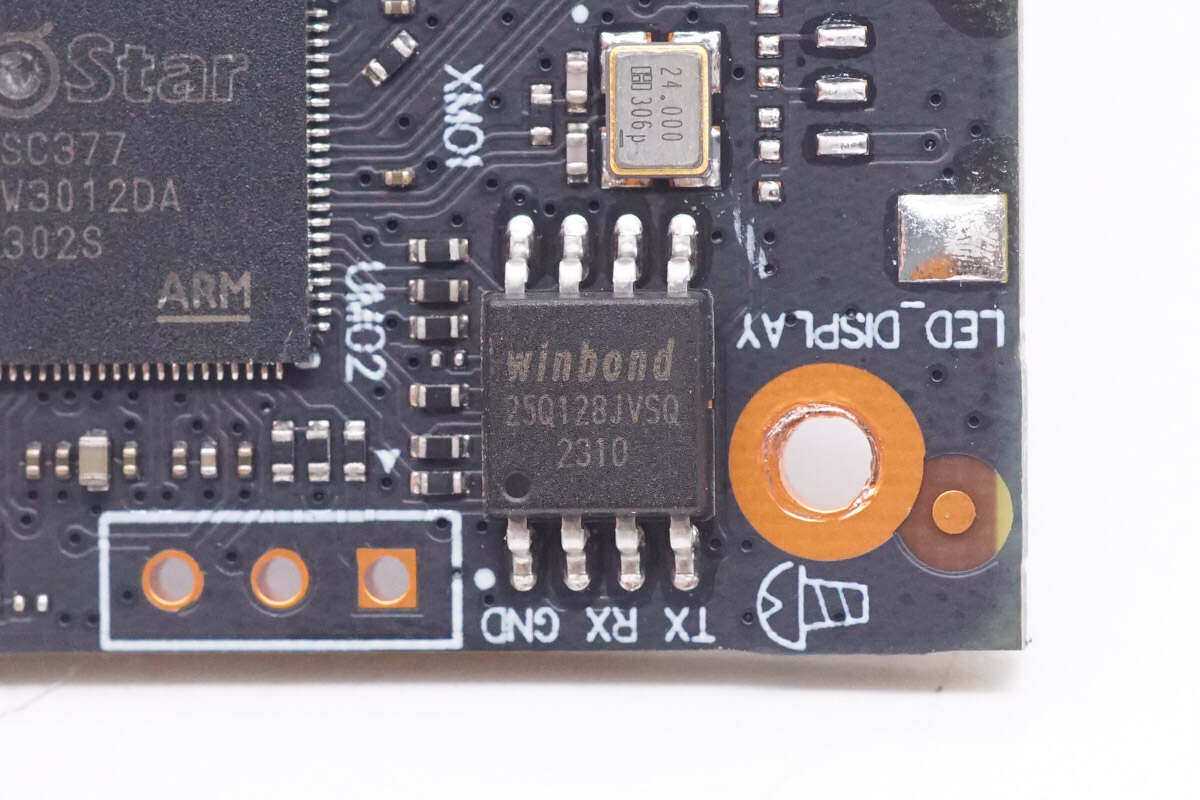

存储器来自华邦，型号W25Q128JVSQ，容量为16MB。
网络变压器特写。

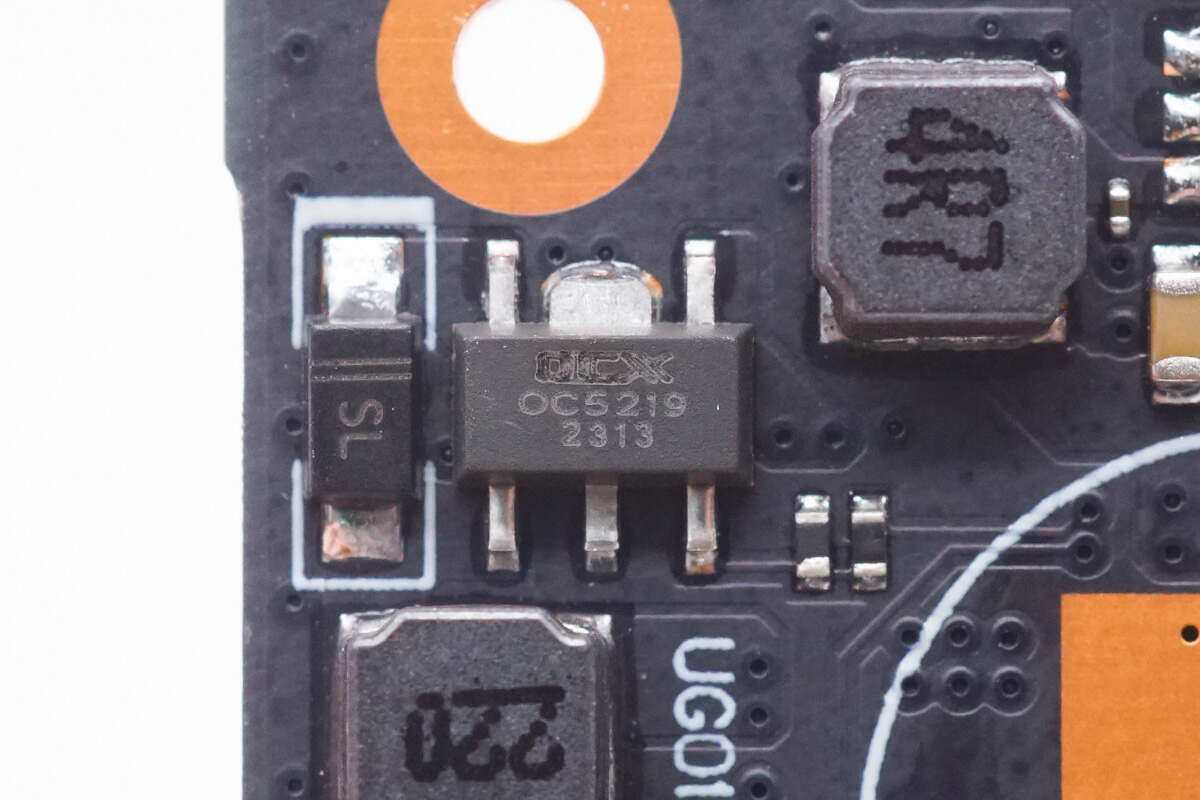

LED驱动芯片来自欧创芯，型号OC5219，支持30V输入电压，输出电流为1A，支持调光输入。

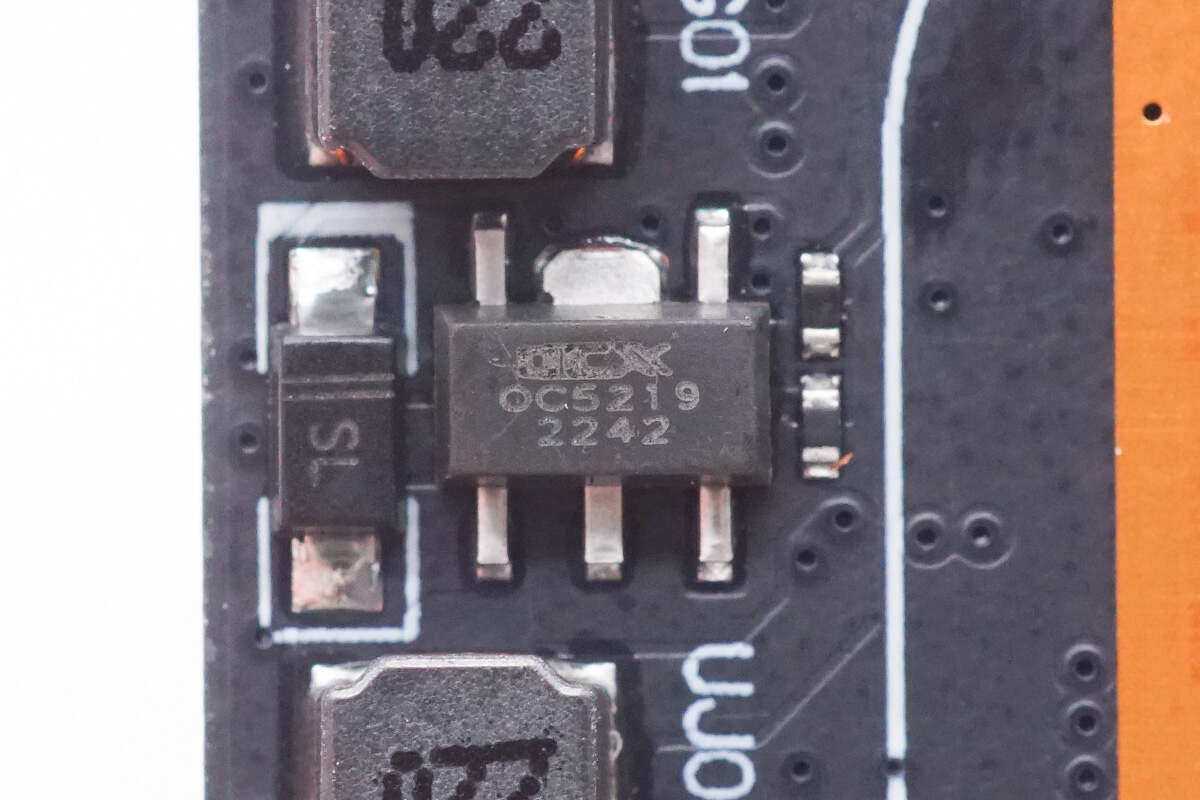

另一颗同型号的驱动芯片特写。

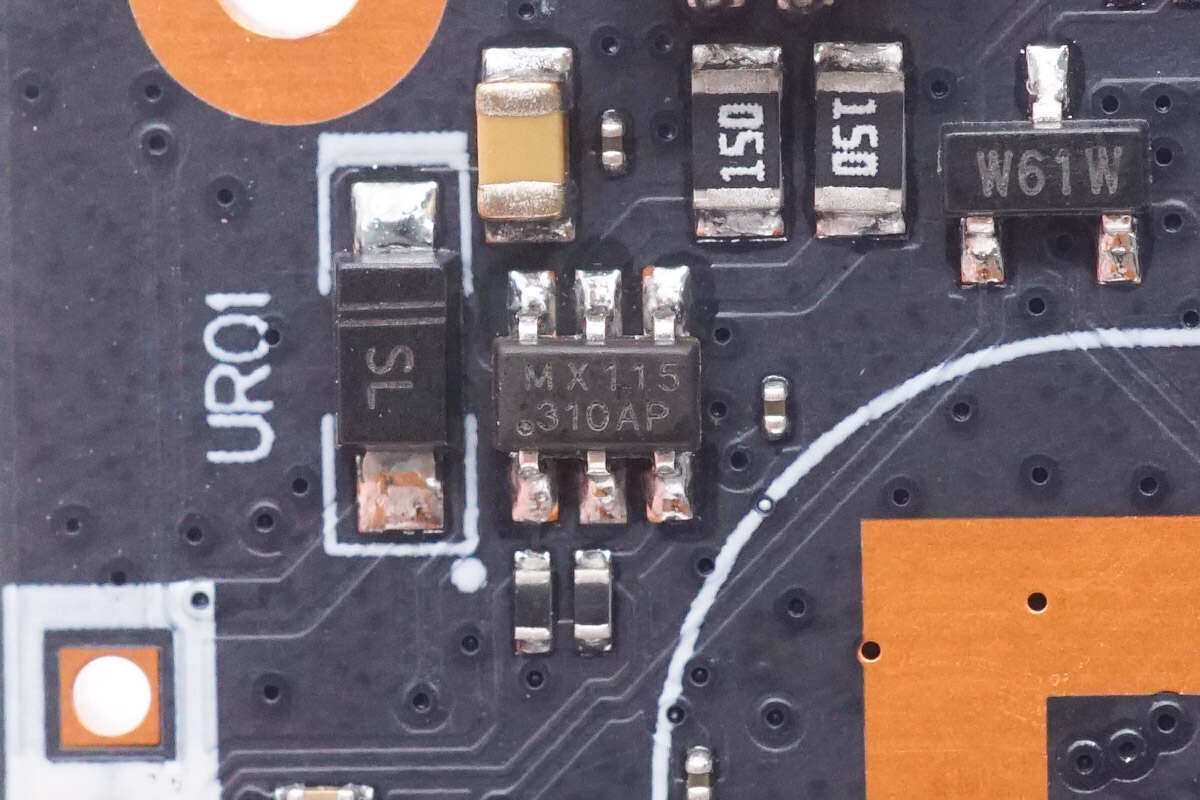

马达驱动器来自中科芯亿达，型号MX115，用于滤光片驱动。
全部拆解一览，来张全家福。
