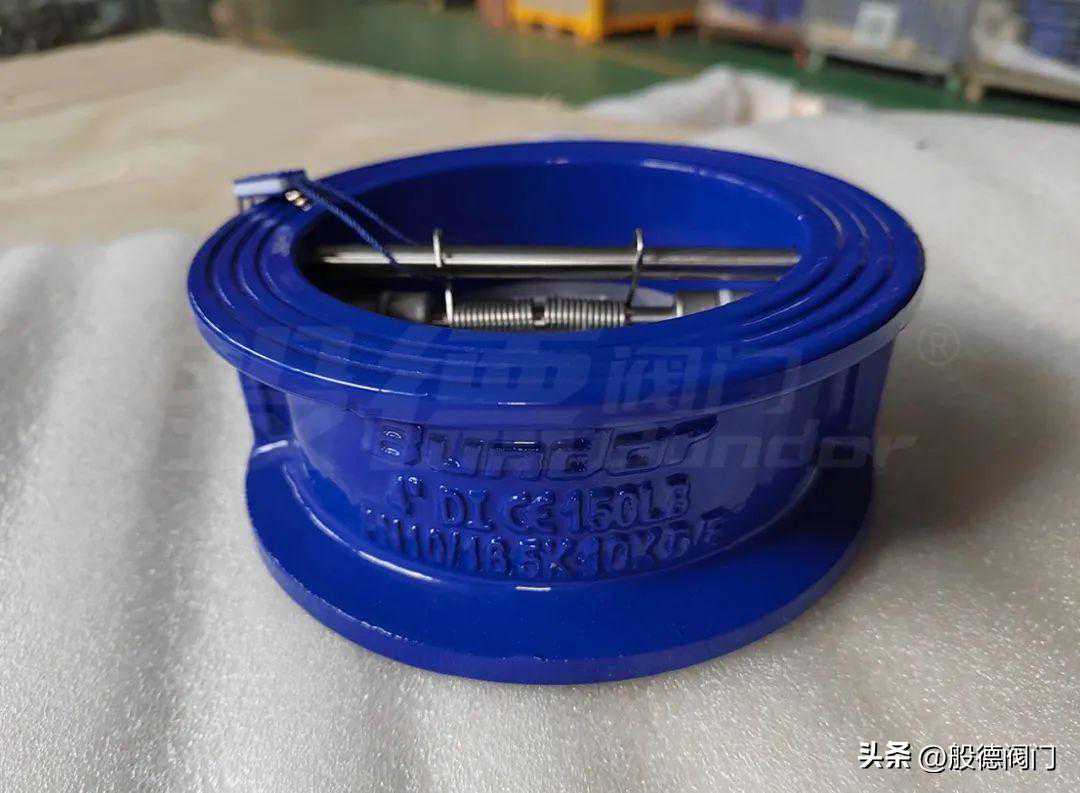

般德蝶式止回阀克服了摆动式及碟片式止回阀的口径和压降限制，蝶式止回阀的阀瓣被一分为二，在中间铰接，这样两个碟片只能在一个方向摆动，碟片靠装在铰链上的纽弹簧压在阀座上。
为了能在流道中心有一个铰链，需在外面安装一个固定销，这样就会引起阀门的泄漏，设计改进后可在里面安装，流体就可以密封在阀体内部，不会泄漏到外面。如果在正常工作中碟片的根部会磨损阀座，蝶式止回阀频繁开关就会很快导致阀座损坏。为克服这个问题，阀门刚打开时碟片根部提升，碟片只绕绞链旋转。

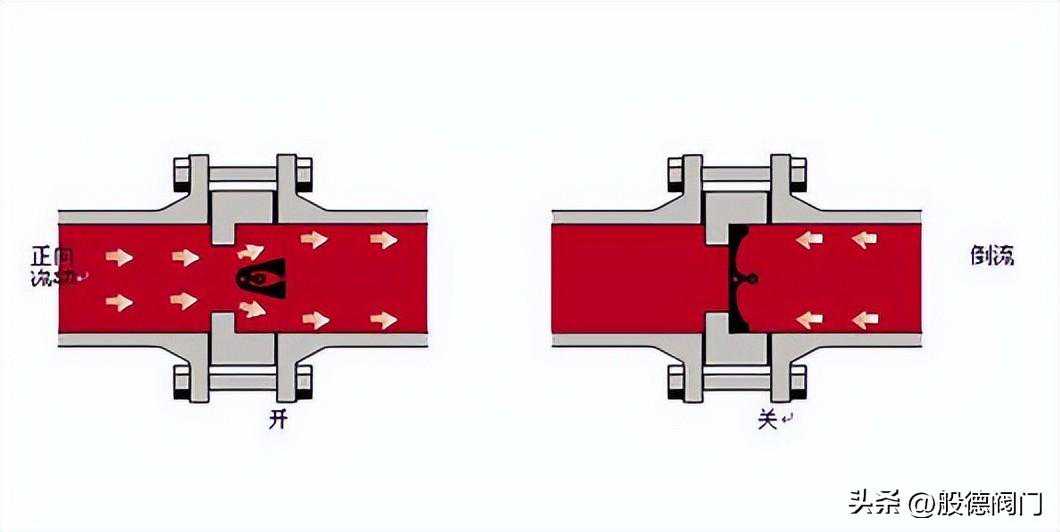

般德蝶式止回阀工作原理
双调瓣结构采用两个弹簧负载阀瓣（半阀编），悬挂在中心垂直的链销轴上。当流体开始流动时，阀瓣在作用于密封表面中心的合力作用下开启。
起着反作用的弹簧支架力的作用点位于阀瓣面中心外的位置，使得阀瓣根部首先开启。这就避免了旧型常规阀门在阀瓣开启时所出现的密封表面摩擦现象，消除了部件的磨损。
当流速减缓，扭转弹簧自动反作用，使得阀瓣关闭，向阀体阀座靠近，减少了关闭的行程距离和时间。当流体倒流时，阀瓣逐渐靠近阀体阀座，阀门的动态反应随之大大加速，减小了水锤现象的累影响，从而实现无撞击性能。在关闭时，弹簧力作用点的作用使得阀瓣顶端首先关闭，防止阀瓣根部出现咬摩现象，使得阀门能够保持更长时间的密封整体性。
