现在板材生产过程中，不论是轧制过程还是最终产品检测过程，为了获得较高的板材宽度值和最佳轧制过程，板材宽度测量系统已经成为了生产线上不可缺少的设备之一。
然而随着生产技术水平的提高，尤其是在最终产品检测工段，由于钢板温度较低，传统的红外测量方式已经不能够满足使用，而采用背景光源方式测量又大大加重了工人的维护工作量。
因此测宽仪广泛的运用于轧制生产线上，实现高精度的测量。生产线上的产品不可能只有一款产品，也不仅仅需要宽度值，因此测宽仪能实现多种数据的检测，对生产现场具有重大的意义。
在线测宽仪是对板材进行宽度尺寸在线检测的设备，非接触式的测宽仪更是能适应各种材质的检测，在线测宽仪也有很多种类，下面介绍五种板材宽度检测设备。

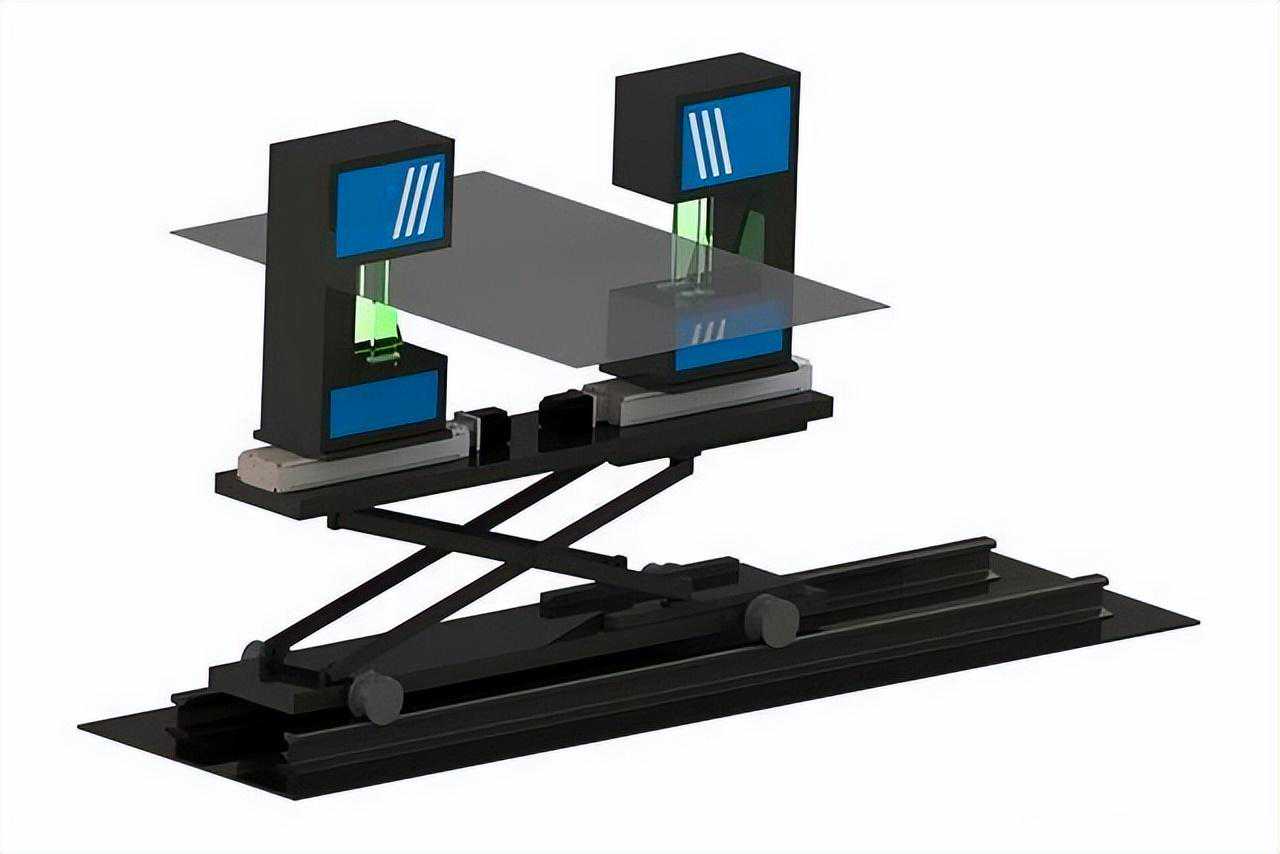

双测头测宽仪
双测头测宽仪
双测头测宽仪有两种形式，当被测物的宽度范围较小时采用固定式双测头，当被测物的宽度范围较大时采用测量范围可调双测头。
总的来说，其测量方式是两组测头分别位于被测板材边缘位置测量边缘尺寸，测量尺寸与测头间距相加即为被测板材宽度值。根据板材宽度大小，选择不同类型固定式双测头测宽仪亦或是范围可调双测头测宽仪。
优势：测量范围大，检测精度高。
缺点：被测板材左右晃动不能特别剧烈，超出单边测头的测量范围无法检测。

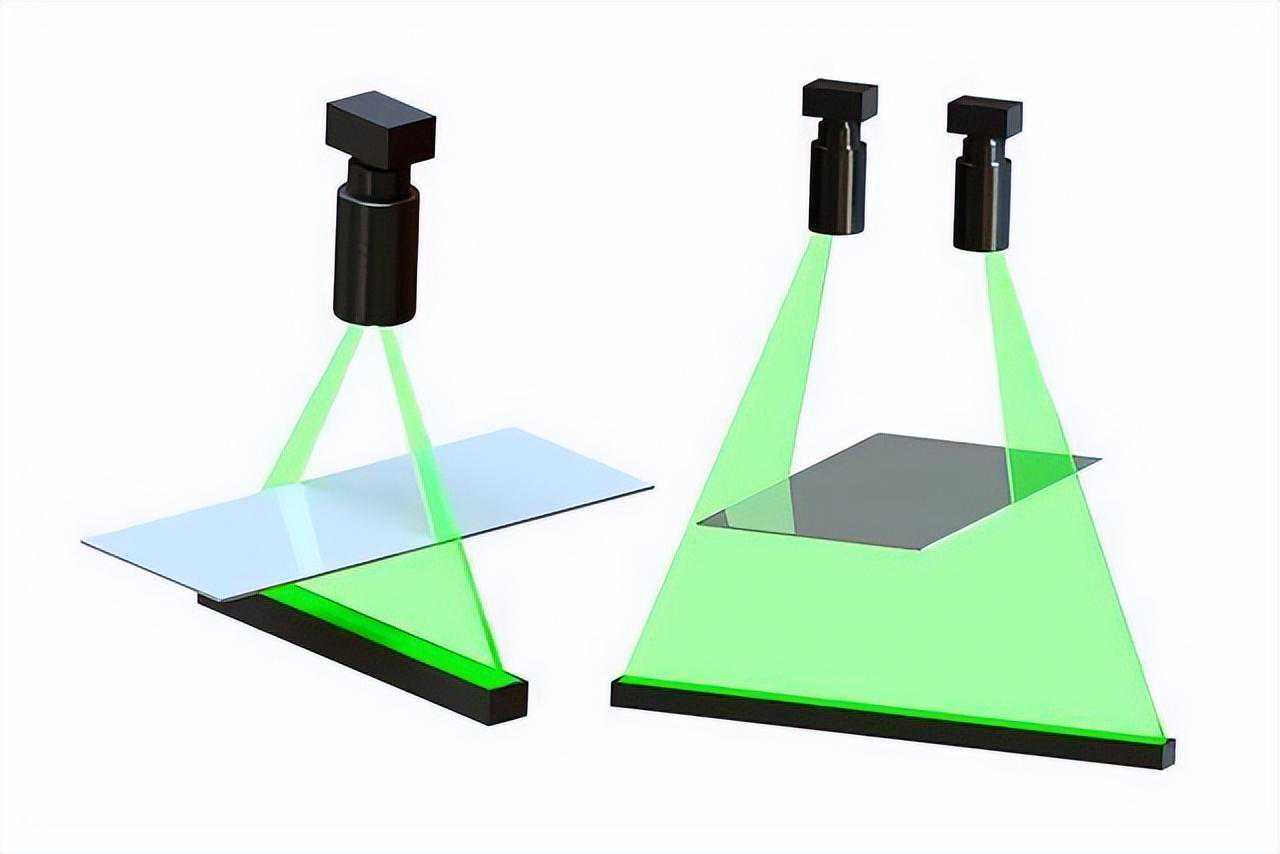

广角测头测量
广角测头测量
测头竖直布置，利用光电测头的CCD采集电路配合广角镜头构成的大视角光电测头。具有单测头与双测头之分，光电测头照射光源类似手电筒，距离被测物越远，视野越大。
广角测头测量
优势：测量视野大，可用于左右晃动剧烈的板材使用。
缺点：测量精度较低。

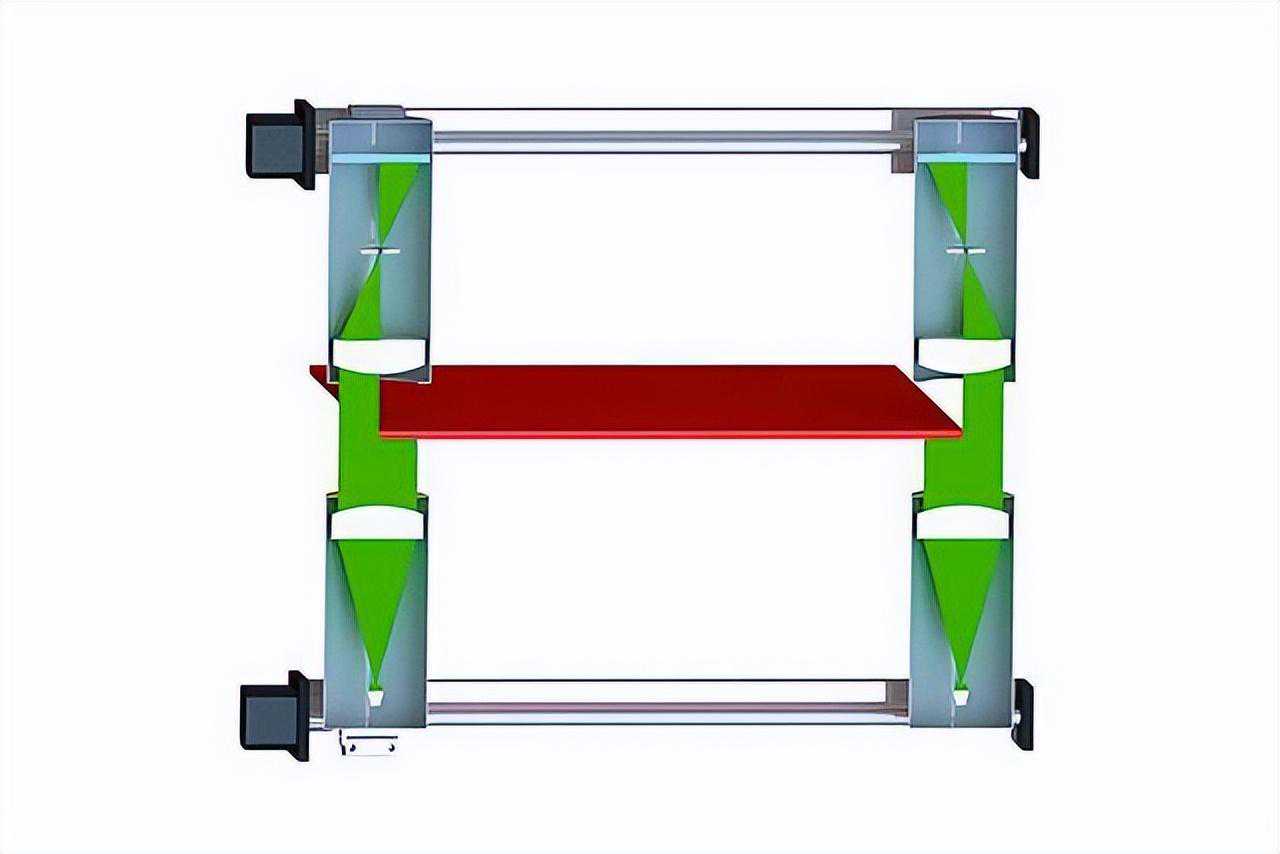

双测头叠加广角测头
双测头叠加广角测头
简单来说，以上两组测头同时使用，双测头分别独立设置在套滑台模组上，且每个测头处增设广角测头，通过广角测头监测的板材边缘位置调整宽度测头的位置。
双测头叠加广角测头
优势：结合了上两种测头的检测优势，承受量材剧烈晃动的同时保证精度!
缺点：价格相对较高。

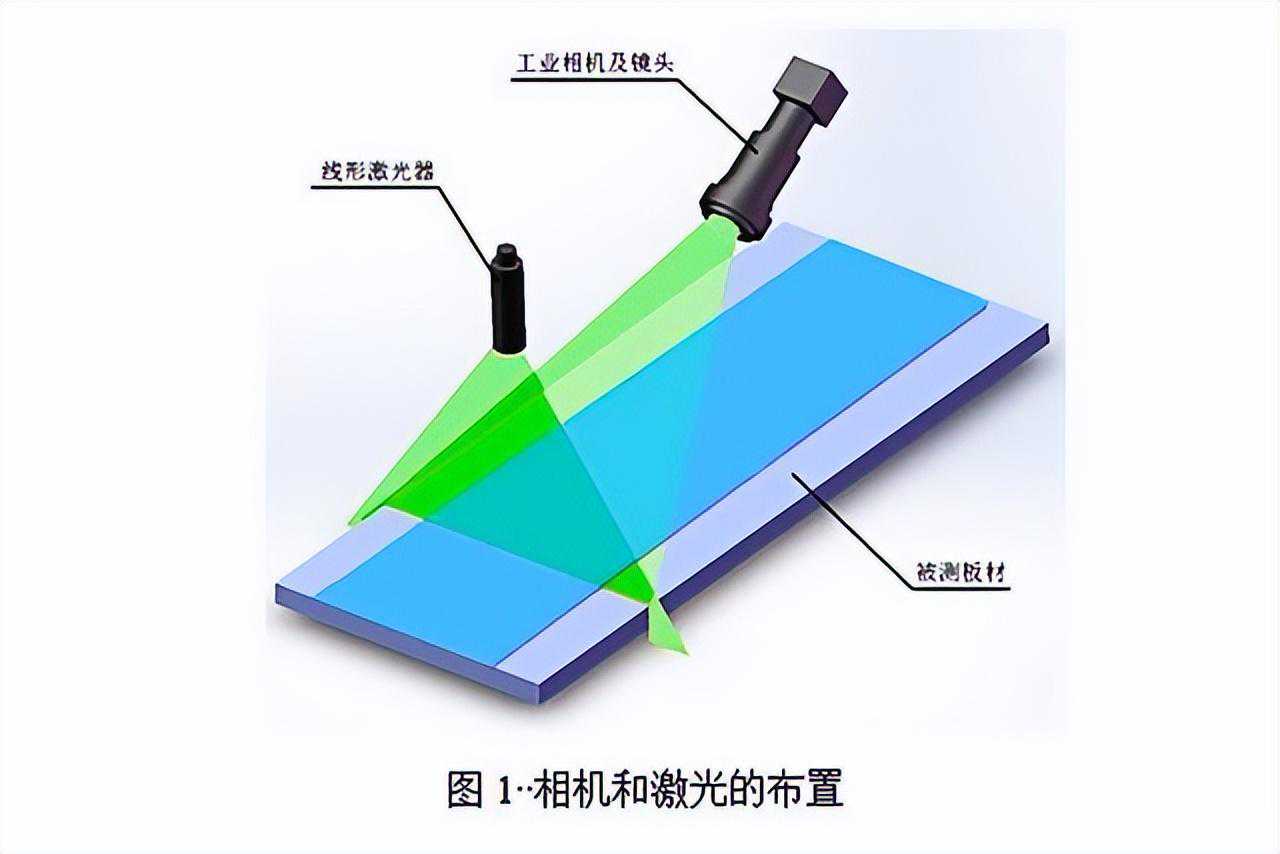

机器视觉法采用工业相机测量板材宽度。补光的线性激光垂直设置，工业相机倾斜设置，用于测量板面呈水平状态通过的板材宽度。
机器视觉法
优势：除可对各种板材检测外，尤其适用复合板，可对复合板不同层次进行检测（无遮挡），同时可通过对两个板材尺寸的对比即可得到复合板的对称度。
缺点：需要额外补光。当被测物上下波动较大时，需增设激光位移传感器跟踪被测物的位置已修正物距。
激光测量法
激光测量法

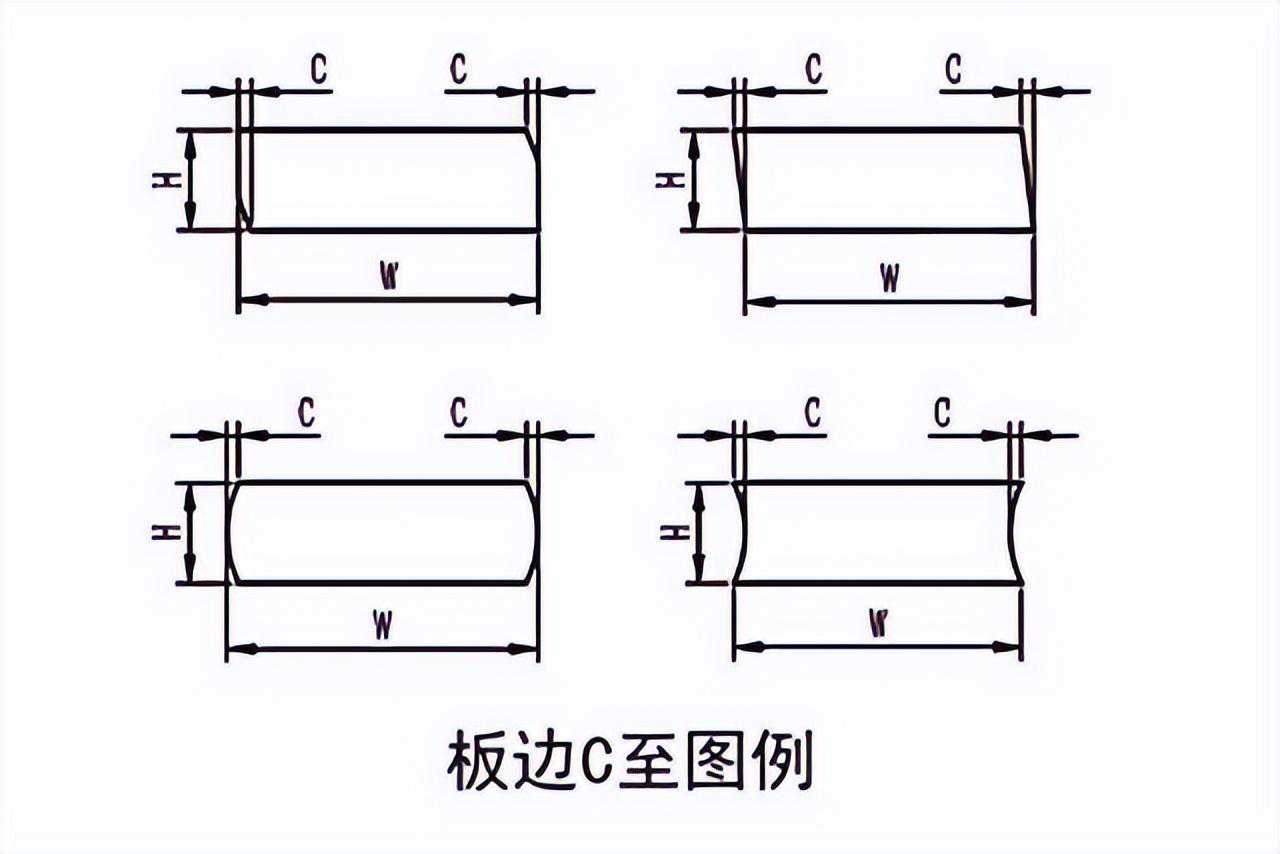

激光测宽测厚仪的位移传感器固定设置在被测板材的上、下方，测量板材中间点的厚度。两侧的二维激光测量传感器利用传感器的Z轴数据测量板材宽度，并利用传感器的X轴数据测量板材的边缘厚度，还可以测量不规则板材边缘的C值。
激光测量法
激光测量法
优势：测量不规则板材边缘的C值，为板材的优化剪切提供数据依据。
以上就是常用的五种类型的在线测宽仪，用于各种板材类产品的宽度检测。
本文由保定市蓝鹏测控科技有限公司编写
