方向控制阀
方向控制阀，我们从字面的意思上就能看出方向控制阀是控制元件运动方向的阀。
从本质上讲，它是利用阀心和阀体间相对位置的改变来实现阀内部某些油路的接通和断开，以满足液压系统中各换向功能的要求。
这个方向阀也是一个液压开关，能够关闭油路，能够使系统换向。
方向控制阀可分为单向阀和换向阀两类。
一、单向阀，二、换向阀
P43
单向阀
单向阀结构
单向阀图形符号
单向阀是单向导通的阀，另一个方向关闭。能够防止液压油反向流动。
单向阀的符号也很简单，中间的圆圈代表单向阀中的钢球，下面的V字形代表阀密封面，钢球和V形密封面共同作用形成了单向阀。
液控单向阀
液控的意思就是直接压力控制，用油压直接作用在单向阀上，当虚线在单向阀的上面时，虚线接油箱，单向阀才能打开，当虚线接到单向阀下面时，下图，油压P3和P2比较，P3P2时，单向阀打开。
液控单向阀符号
液压锁符号
当P1和P3断油时，P2和P4的压力将单向阀反向锁紧，这就是液压锁的原理。
梭阀

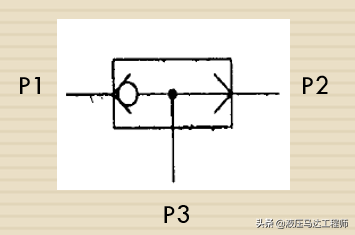

梭阀图形符号
梭阀是一个选择逻辑阀，当P2通油时，钢球将P1口封死，P2与P3接通。当P1通油时，钢球将P2口封死，P1与P3接通。
这就是梭阀的原理，一般来说梭阀经常与制动马达配合使用。
好，我们今天就先到这里，更多精彩内容咱们下次接着说。欢迎大家点赞，转发，谢谢。
