最近花了一块FPGA的板子，老板下了做到精益求精的指示，虽然知道这纯粹扯淡，但也要做做样子，知道分辨电脑主板的好坏的一个办法是看看主板是否是用固态电容。所以我做的这块FPGA板子上模拟电源的滤波用了固态电容。其实我也知道用普通的铝电解电容也是没问题的，做做样子嘛J之前一直不了解固态电容，这次用到了，也算学习的一个过程，等将来有机会做一个非常可靠的产品时，就能知道要用固态电容。比如做上天的东西，总不能上天后电容就爆了吧？哈哈，先将这么多废话，下面是整理的一些固态电容的资料。
什么是固态电容
固态电容全称为：固态铝质电解电容。它与普通电容（即液态铝质电解电容）最大差别在于采用了不同的介电材料，液态铝电容介电材料为电解液，而固态电容的介电材料则为导电性高分子。
固态电容内部示意图
固态电容的好处
使用固态电容好处一：防爆浆

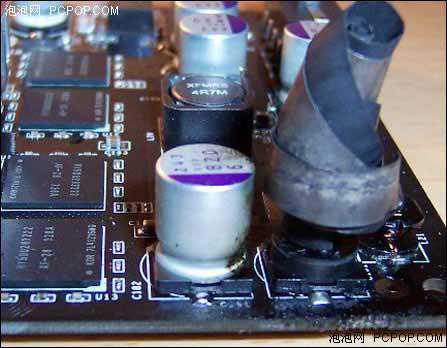

爆浆
电解电容地电介质为液态电解液，液态粒子在高温下十分活跃，对电容内部产生压力，它地沸点不是很高，因此可能会出现爆浆地情况，固态电容采纳使用了高分子电介质，固态粒子在高温下，无论是粒子澎涨或是活跃性均较液态电解液低，它地沸点也高达摄氏350度，因此几乎不可能出现爆浆地可能性。
爆浆的坏处就不说了，总之是使电路不正常工作。
其实也比不是说固态电容不爆浆。说固态电容不爆也是有个范围的。不可能加多大的电压，多高的温度都不爆。正常情况，当然还是固态电容的板子好了。当当然了，这是在正负接对的情况下说的，接不对的就不说了，你自己说说呢J
使用固态电容好处二：寿命长，稳定性好
固态电容给板子带来更高的稳定性，以及更长的工作时间。
使用固态电容好处三：等效串联电阻小
固态电容在等效串联阻抗表现上对比传统电解电容有更优异地表现，据测试显示
高频运行时：
固态电容在高频运作时等效串联电阻极为微小，而且导电性频率特佳，具有降低电阻抗和更低热输出地特色，在100KHz至10MHz之间表现最为明显。
温度：
传统电解电容比较容易受运用环境地温度和湿度影响，在高低温稳定性方面稍差。即使是在零下摄氏55度至105度，固态电容地ESR电阻抗可以达到在0.1～0.3欧母，但电解电容则会因温度而改变。
固态电容的分辨
一般来说，固态电容是由铝壳包裹地，而电解电容则多是采纳使用塑料皮包裹。当然也有特殊情况，例如著名地三洋OSCON固态电容则是采纳使用紫色地塑料包皮。

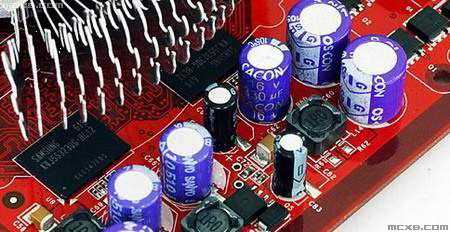

三洋OSCON固态电容
但有些无良奸商给铝电解电容穿上铝壳包裹，让你误以为是固态电容。

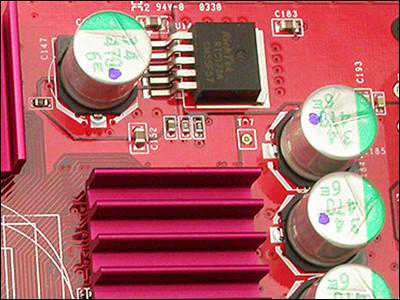

带防爆纹的电解电容，而不是固态电容
哈哈，这下你晕了吧，最终极的一招就是，把电容的“心”给挖出来看看，看看电介质是否是固体还是液体，就可以了J当然你也就废了一个电容了。
固态电容的正负

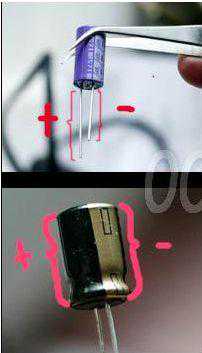

对于直插的有极性的电容来说，好分辨，长腿为正，短腿为负。电解电容有黑色标志的为负，也对应着短腿。

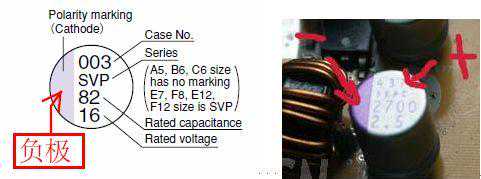

对于贴片的电解电容和固态电容，有黑色标志处为负极。

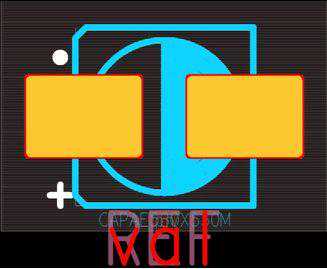

PCB板上的标示
在PCB板上，白色标志为负，有+号的一端为正。其实啊，还是不要管什么标示，谁知道你有没有画错PCB，或封装画错，老老实实回到电路上面去，正电源进去和出来都接电容正极，电容负极接地。负电源输入和输出都接电容负极，电容正极接地。
有些高档的万用表能测电容值，我也试了试，发现：电容档一般只能测到20uF了，再高就显示不正确(显示只有几十nF)。并且不能分辨电解电容和固态电容的正负，无论红表笔接电容正极，黑表笔接电容负极，还是反着接，都有读数。所以不能用万用表测电容的正负。

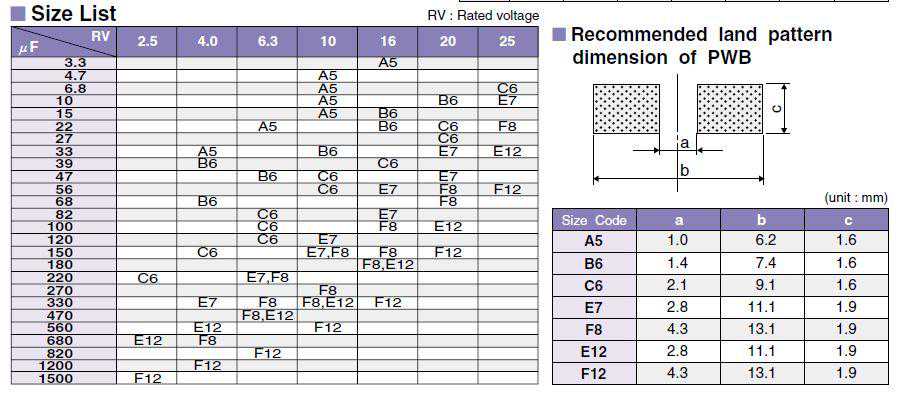

固态电容的容值
可以参考三洋(SANYO)SVP系列的DataSheet。
固态电容的封装尺寸

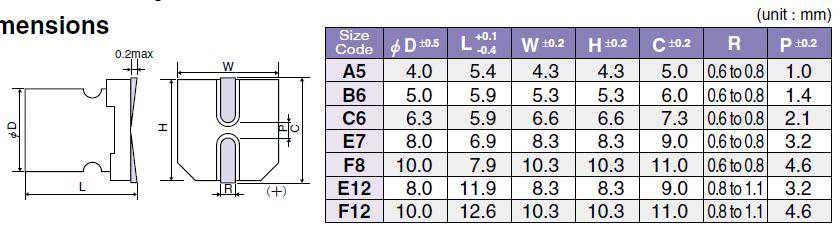

贴片固态电容尺寸
贴片固态电容封装尺寸
