行程开关做为一种小电流主令电器，有着非常广泛的使用场合，可以说做为维修人员每天都要接触到行程开关。那关于行程开关的分类、选择以及应用，你了解多少呢？下面我们一一道来:
什么是行程开关:
行程开关是一种位置开关。它利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。
行程开关用到哪里:
通常，行程开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。在电气控制系统中，行程开关可以用来实现顺序控制、定位控制和位置状态的检测。另外还可以用来控制机械设备的行程及限位保护。

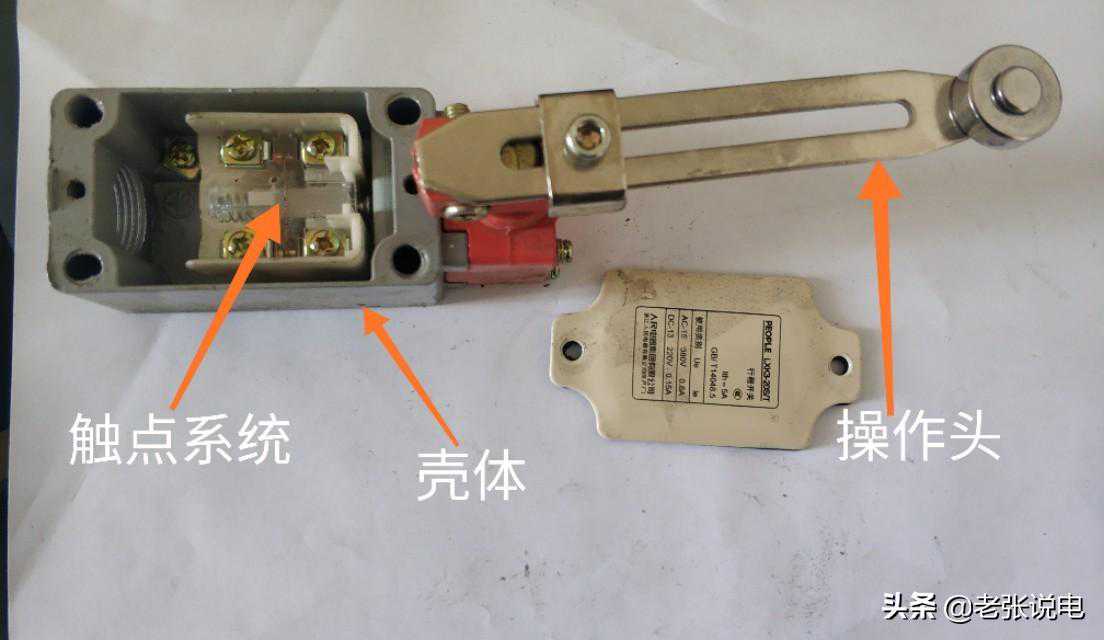

行程开关的基本构造：由操作头、触点系统和壳体组成。
行程开关的分类
行程开关按照结构分类可分为滚轮式、直动式、组合式和微动式。
1.滚轮式行程开关
又分为单轮行程开关和双轮行程开关。

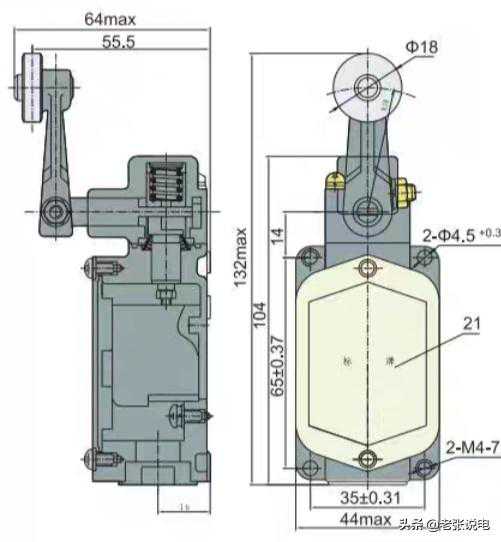

当运动机械的挡铁压到行程开关的滚轮上时，传动杠杆带动转轴，使凸轮推动撞块，当撞块碰压到一定位置时，推动微动开关快速动作。当滚轮上的挡铁移开后，复位弹簧就使行程开关复位。这种就是单轮行程开关。

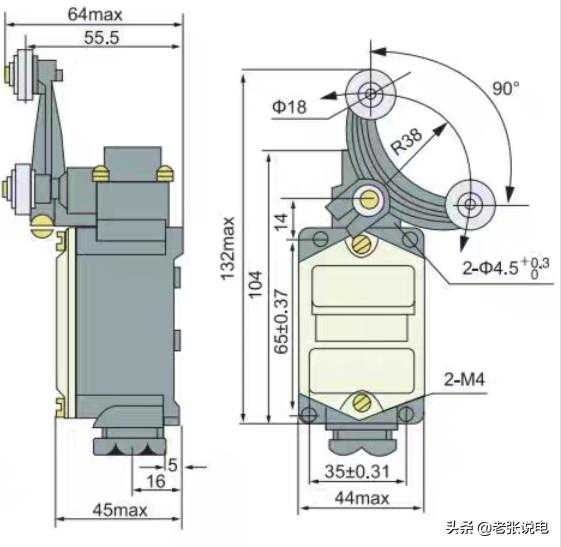

而双轮旋转式行程开关不能自动复原，它是依靠运动机械反向移动时，挡铁碰撞另一滚轮将其复原。

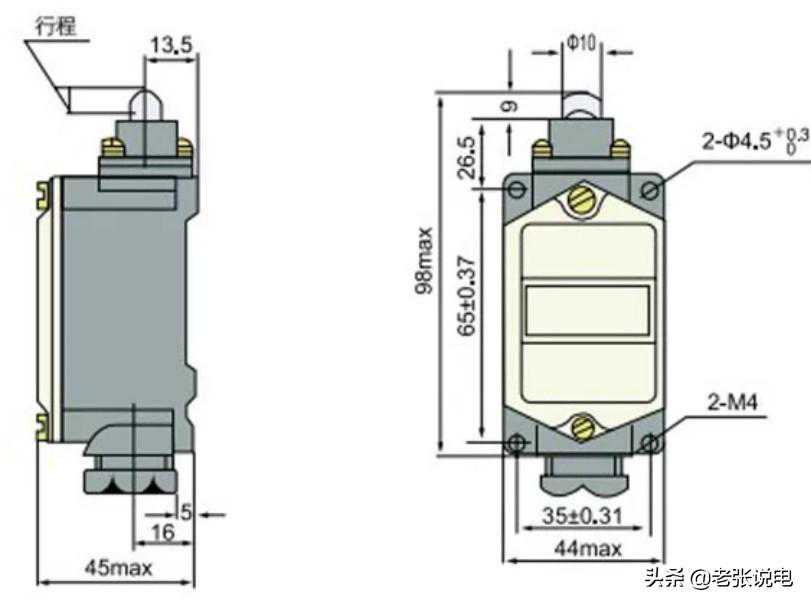

2.直动式行程开关
直动式行程开关和按钮类似，按钮需要手动按下，直动式行程开关则是由运动的机械碰撞产生东西。当操作头被碰到时，向内压缩压动内部的微动开关；当机械移开时，在内部弹簧的作用下，行程开关复位。
3.组合式行程开关

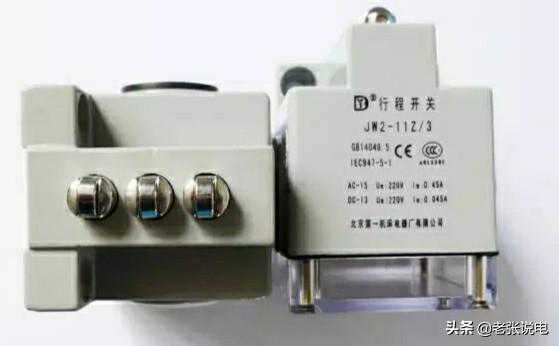

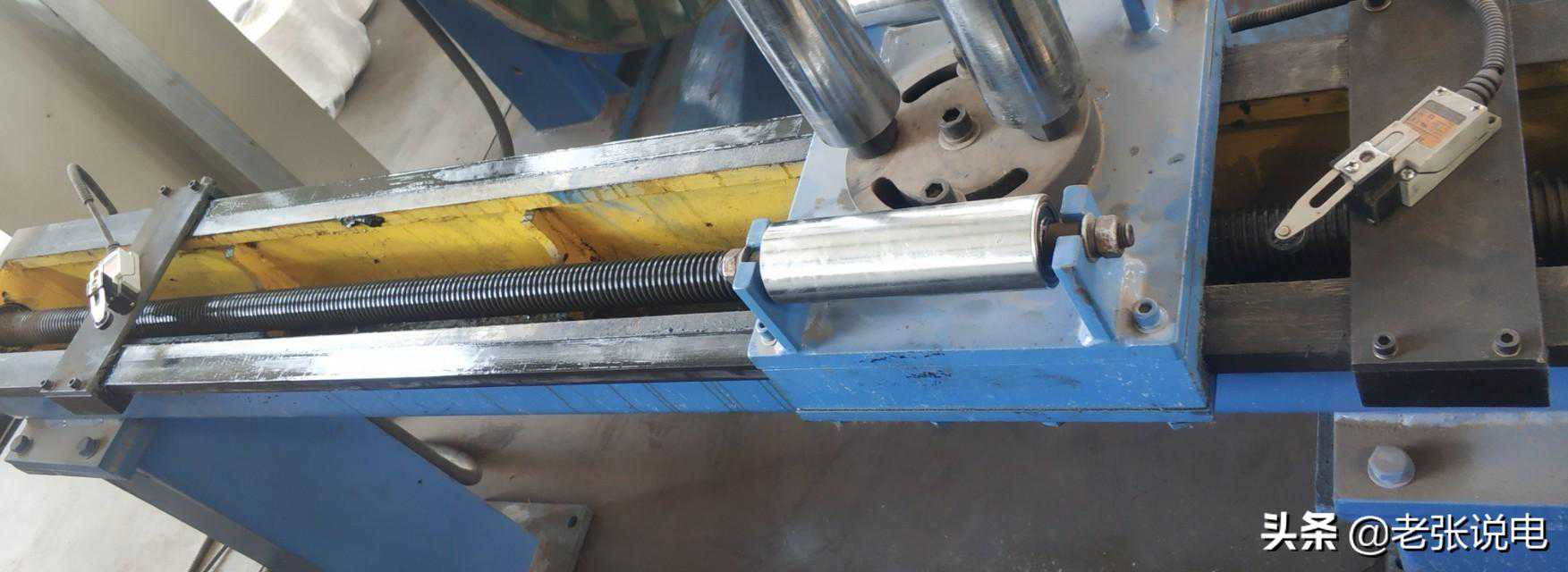

指的是把多个作用相同的行程开关做到一起的行程开关。如下图这种机床用行程开关:
4.微动开关式行程开关

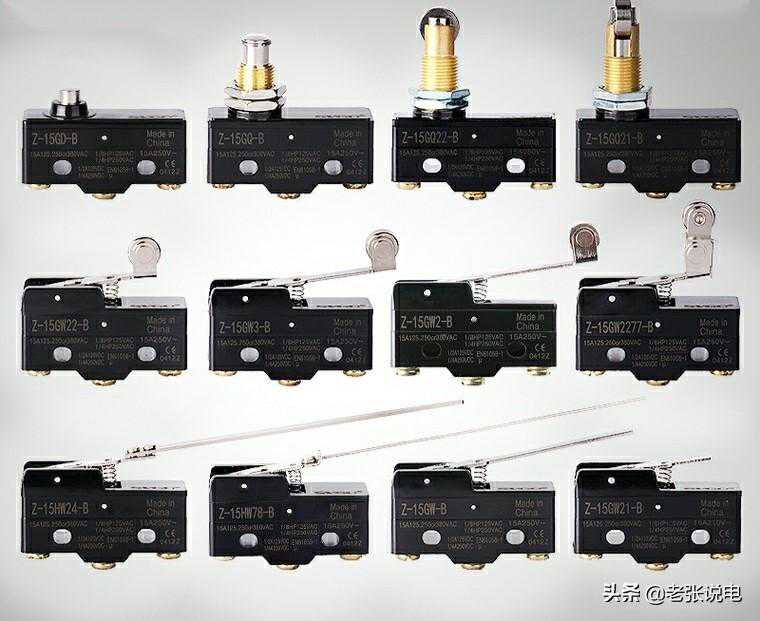

微动开关式行程开关种类繁多，把其他行程开关里面的触点系统拿出来就是微动开关式行程开关。微动开关式行程开关也是我们日常生活中用到最多的行程开关，比方带照明的衣柜、洗衣机面板、电压力锅的锁紧等这些地方都有微动行程开关的应用。

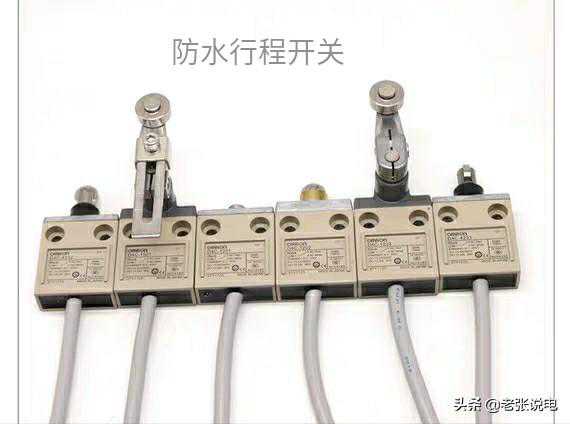

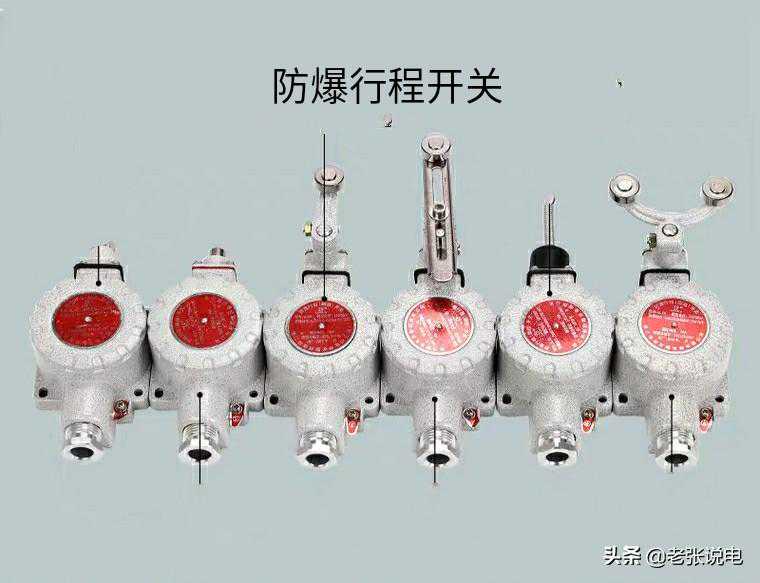

按照应用环境来分类的话，行程开关有常规行程开关、高温行程开关、防爆行程开关和防水行程开关等，其构造基本相同，只是根据不同的使用环境采取不同的应对措施。
常见的行程开关型号

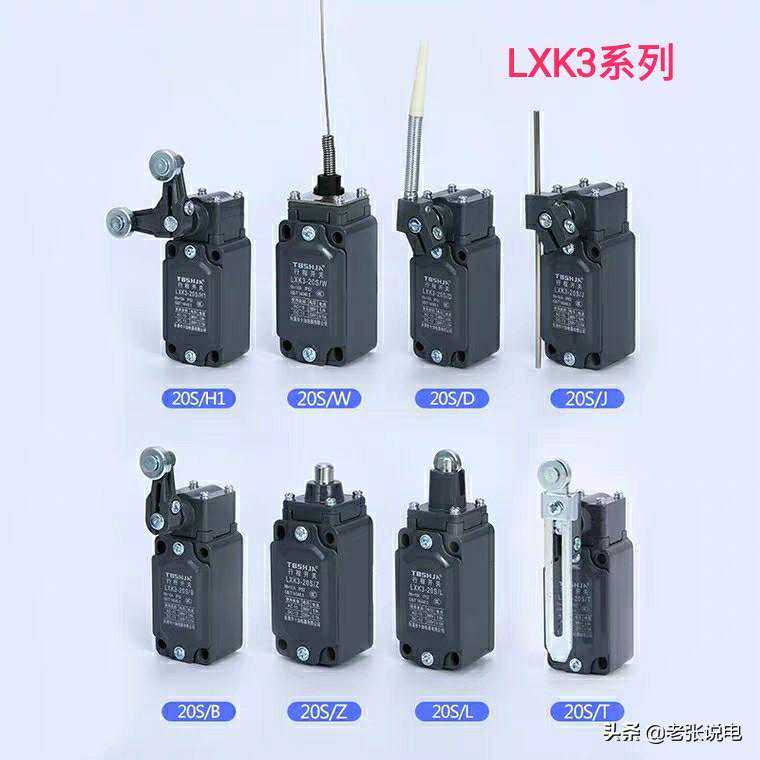

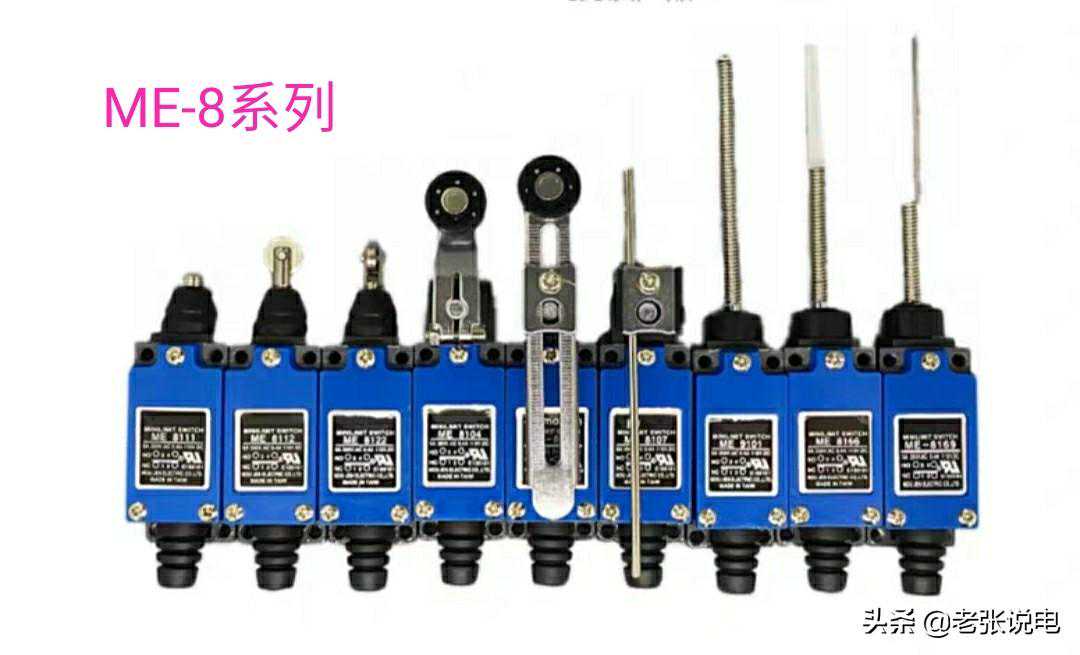

常规国产行程开关有LX19系列、LXK3系列、JLXK1系列、ME-8系列最具代表力,这些产品有结构简单、功能实用、价格低廉的优势深受广大使用者的青睐。
进口行程开关进口行程开关中WL系列、还有就是，HL系列、D4V系列、SZL-WL系列最具代表力，此类产品做工精细、性能优越、工作表现更为突出，但价格相对较高。
值得一提的是国产的耐高温行程开关中最具影响力的就是YNTH系列耐高温行程开关，最高耐温350℃，在炼钢企业的应用比较多。
行程开关的电气符号及应用
行程开关的图形符号如图所示，电气符号国家标准为SQ，国际标准为ST，一般使用SQ。
行程开关只有机械触点，所以没有电压限制，既可以用到交流220V、380V控制电路中，也可以用到直流12V、直流24V等控制电路中。可以用到单纯的接触器-继电器线路中，也可以配合PLC使用，在线路中既可以串联使用，也能够并联使用。所以行程开关的使用非常广泛，在目前的电气系统中属于不可或缺的低压电器。
写在最后:行程开关做为一种广泛被使用的低压电器，对其规格及使用有更多的了解，作为维修人员是很有必要的，希望通过以上的介绍，能让大家有了一个具体的了解。其实不止对行程开关，对于其他低压电器，作为一个维修人员也应该有详细的了解，才能让我们的工作更加得心应手。
