数字式相位计介绍。
大家好,今天给大家介绍一款数字式相位计。相位计是用来测两个信号之间的相位差的。
·我们来看一下产品,现在看到的这一款SYN5607型相位计是一款数字式相位计,它采用3U机箱设计,方便客户上机柜安装。将电源接口和测试接口放在设备前面板,方便用户进行使用。
·然后我们来开机看一下,开机之后它会直接到测试界面,因为测相会之前必须要进行零点校准。

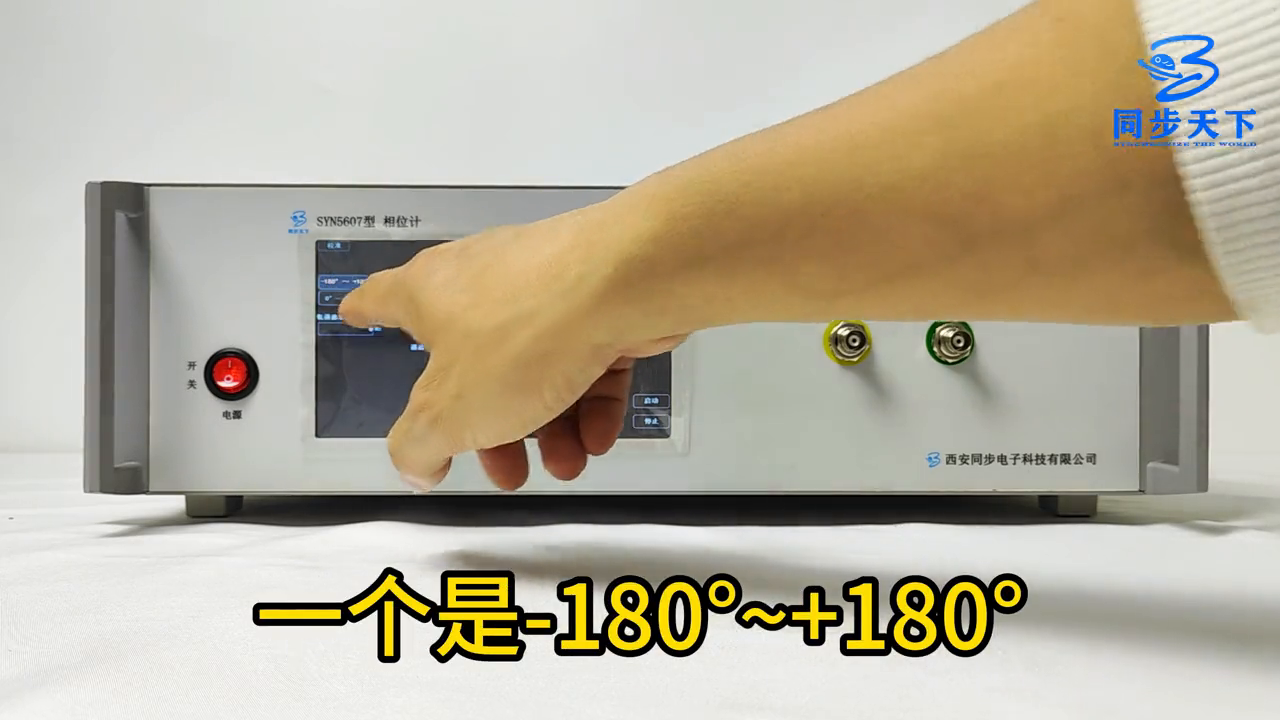

·然后下来有三个选项,前两个是测量范围,一个是-180°~+180°,第二个它是0~360°,第三个它是一个低通滤波频率,过滤一些低频信号的毛刺和一些杂波信号,使得测量结果更加精确。

·然后我们来看一下主界面,测量结果的这一行比其他位数都大一点,会显示的会更加显眼、更加直观。也同时能够测量出通道一频率值和周期值,同时也可以测量出通道1和通道2的时间间隔。下面有它测量的闸门时间,最小是100秒,最大是100秒。

·然后有8个选项可供用户进行选择,全部为触摸屏。这款的测量精度最高到0.002°,显示结果能够显示到小数点后6位,同时它也具备接外部频率参考的功能。
·然后这款设备内置高精度恒温晶振,使得测量结果更加精确,也具备输出内部时基的接口,方便计量部门进行计量检测。
