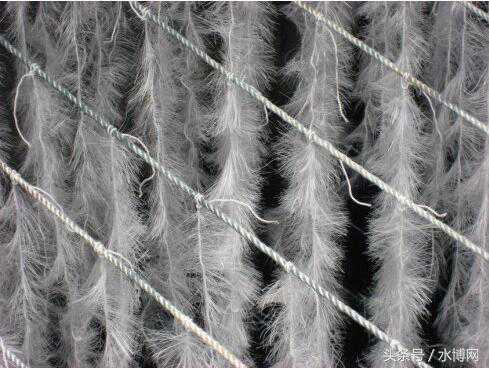

弹性填料其结构是将塑料圆片压扣改成双圈大塑料环，将醛化纤维或涤纶丝压在环的环圈上，使纤维束均匀分布;内圈是雪花状塑料枝条，既能挂膜，又能有效切割气泡，提高氧的转移速率和利用率。使水气生物膜得到充分交换，使水中的有机物得到高效处理。用于污水、废水处理工程，配套于接触氧化塔、氧化池氧化槽等设备，是一种生物接触氧化法和厌氧发酵法处理废水的生物载体。广泛用于生物接触氧化池、水解酸化池内作生物填料。
你知道弹性填料在生活污水中起到什么作用？
弹性填料广泛用于生物接触氧化池、水解酸化池内作生物填料。对低浓度的生活污水，中浓度的印染废水、造纸废水、含油废水，高浓度的食品工业废水，化工废水等，都有较好的处理效果。
弹性填料选用耐腐蚀、耐高温、耐老化的聚烯氢类和聚酰胺配以亲水、吸附、抗热痒等助剂的混合共聚物为材料，采用特殊的拉丝，丝条制毛工艺，将丝条穿插固着在耐腐、高强度的中心绳上。弹性填料规格有Φ150mm、Φ160mm、Φ180mm、Φ200mm四种规格。
弹性填料由于拉丝过程中运用了特殊工艺，弹性丝条表面引成波纹并带毛刺，借此提高其比表面积和有利于微生物附着的性能。丝条以中心绳为轴呈螺旋形辐射状排列。在水中充分伸展，故立体分布均匀。具有一定刚性的弹性丝条可对充氧气泡进行多层次的碰撞切割，提高氧的转移率与充氧动力效率，同时丝条受气、水流的冲击，产生轻微的颤动而引成紊流，增加了水、气、与微生物的接触，提高了传质效应、促进微生物的新陈代谢，从而强化了废水的处理效率，具有使用寿命长、充氧性能好、耗电小、启动挂膜快、脱膜更容易、耐高负荷冲击、处理效果显著、运行管理简便、不堵塞、不结团等优点。
由以上可得出：弹性填料对生活污水主要起挂膜，提高氧的转移率与充氧动力效率及截留微生物添加泥龄、便于污水污泥充沛触摸反响的成效。
水解酸化池弹性立体填料怎么安装
一般厌氧发酵过程可分为四个阶段，即水解阶段、酸化阶段、酸衰退阶段和甲烷化阶段。而在水解酸化池中把反应过程控制在水解与酸化两个阶段。在水解阶段，可使固体有机物质降解为溶解性物质，大分子有机物质降解为小分子物质。在产酸阶段，碳水化合物等有机物降解为有机酸，主要是乙酸、丁酸和丙酸等。水解和酸化反应进行得相对较快，一般难于将它们分开，此阶段的主要微生物是水解—酸化细菌。
废水经过水解酸化池后可以提高其可生化性，降低污水的pH值，减少污泥产量，为后续好氧生物处理创造了有利条件。因此，设置水解酸化池可以提高整个系统对有机物和悬浮物的去除效果，减轻好氧系统的有机负荷，使整个系统的能耗相比于单独使用好氧系统大为降低。
在水解酸化池内安装弹性立填料，对搅动的废水进行水力切割，使悬浮状态的污泥与水充分混合。为水解酸化菌的生长提供有利条件。
那么水解酸化池弹性立体填料怎么安装呢？
采用螺纹钢或钢管等分别制成上、下两层固定框架，填料的有效长度为两层之间的距离，将每根填料的二端留有的缚扎绳，分别扎于上下两层框架上，扎结必须扎实，不可移动。

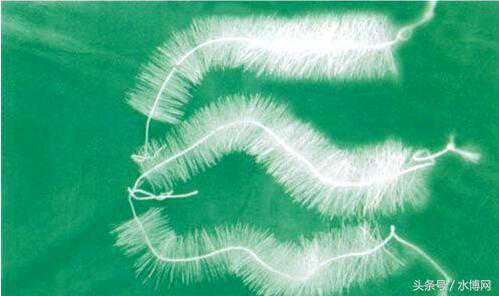

弹性立体填料产品介绍：
弹性填料筛选了聚烯烃类和聚酰胺中的几种耐腐、耐温、耐老化的优质品种，混合以亲水、吸附、抗热氧等助剂，采用特殊的拉丝，丝条制毛工艺，将丝条穿插固着在耐腐、高强度的中心绳上，弹性填料由于选材和工艺配方精良，刚柔适度，使丝条呈立体均匀排列辐射状态，制成了悬挂式弹性立体填料的单体，弹性立体填料在有效区域内能立体全方位均匀舒展满布，使气、水、生物膜得到充分混渗接触交换，生物膜不仅能均匀的着床在每一根丝条上，保持良好的活性和空隙可变性，而且能在运行过程中获得愈来愈大的比表面积，又能进行良好的新陈代谢，这一特征与现象是国内目前其他填料不可比拟的。
弹性体填料的选择原则
填料的选择应综合考虑制品的性能、成型工艺和成本等几方面因素。填料的吸油值、颗粒度大小和分布、填充量、相对密度、触变性、填料价格等都会影响到填料的选择。
1、吸油值
吸油值也称树脂吸附量，表示填充剂对树脂吸收量的-种指数。在实际应用中，大多数填料用吸油值这个指标来大致预測填料对树脂的需求量。颗粒相同的填料，带空隙的比不带空隙的填料颗粒吸油值要髙，所以油吸附量小的填料在树脂中的用量就可增加。吸油值对选择填料具有一定的指导意义，它直接影响到模塑料的成本和加工性能。填料吸油值大，有可能会"吃掉"几倍甚至几十倍于自身价格的树脂，这无形中提髙了物料的成本。吸油值上升，树脂的黏度随即上升，这会严重影响其对钎维的浸渍，甚至会改变模塑料的流变性能，使其成型工艺性能变差。所以，为提高填料在模塑料中的含量。所选择的填料以较低的吸油值为好。为了降低填料对树脂的吸湿性，提高填料的使用量，应该对填料进行表面处理。例如，碳酸钙表面可涂一层脂肪酸、树脂或湿润剂等。
2、颗粒度大小和分布
颗粒是填料的基本单元。填料的颗粒度一般用其通过某号筛网所给定的百分数来分级。如99.8%的颗粒通过127.95网孔数/(:m(325目)的网筛，此填料的细度称为325目。与网筛目相对应的也有用微米表示填料细度的，如果构成网筛金属细丝间距离为44um，那么通过网筛的填料也可称为直径为44um的填料。直径比44um大的粒子不能在网筛中通过，但比44um小的粒子却能通过网筛并混在一起，因此，实际上所使用的填料的粒径大小是不等的。对于填料颗粒度的要求有两项：一是平均颗粒度；二是颗粒度分布。—般平均颗粒度以5um左右为好，最大颗粒度不宜超20um，颗粒表面应光滑。超过20um的颗粒会给制品性能造成不良影响。填料的颗粒大小与吸油值有一定的关系。颗粒较大、平均颗粒为8um填料的总表面就较小，吸油值亦较低，易被树脂所浸润，可以有很高的加入量，如碳酸钙、二氧化硅和粗的滑石粉等。较细的填料、平均颗粒为5um或更小的填料有高表面积和吸油值，对给定填料量的树脂系统的黏度增加大，加入量必然少，如高岭土、细滑石粉、沉淀碳酸钙等。颗粒的粒径分布对填料应用也有重要的影响。如果填料颗粒尺寸分布较宽，那么较小颗粒可以嵌人中等大小颗粒中，而中等大小颗粒又能同样地嵌入较大颗粒中，从而使填料可以排列得比较紧密，这样只要最小量的树脂便可填满颗粒间的空隙。在颗粒间充以适量的树脂（不要太多，以免颗粒分开），在经济上是最划箅的，同时还可获得最佳的力学性能。
3、填充量
填充量即指填料的加入量，可按下式进行计算：填料体积填充量=－－－－－－－－－×100%填料体积+树脂体积填料是很便宜的原料，它可以大幅度降低模塑料及其制品的成本，因此人们常希望尽可能向模塑料中多加填料，使填料的填充率高些。但填料的不同类型、颗粒度及其分散性等都将影响树脂混合料的流动性，因而影响到各种填料的加入。实际上，填充率与吸油值有着直接的关系，在黏度一定的条件下，值愈小，填充率就愈髙。当然，实际的填充率是有限度的，要达到最大的填充率是不可能的。在考虑填充率时，应根据树脂混合料的黏度和填料的吸油值来决定其用量。对于吸油值高的填料，可以对其表面进行化学处理。填料经处理后能显著降低吸油值，增加加入量。虽然填料经表面处理后增加了成本，但由于充填量:的上升而使成本降低更多，所以最终还是可以节省成本。
4、触变性
触变是一种种物理现象，即当-种物料受到振荡时，其黏度显著下降，而当振荡停止时，物料又恢复到原来的黏度。触变性敏感的物料，在模塑压力的作用下会造成整个物料黏度过低，物料流失大，甚至使树脂与增强材料分离。在填料含量髙时，应产生中等程度的触变性。
5、特殊性能
有些填料的加入可以改善模塑料的物理性能。如水合氧化铝可以赋予模塑料自熄性和抗漏电件；硫酸钡可以改善模塑料的耐腐蚀性；滑石粉能提高模塑料的耐电弧性等。
6、填料的搭配
在使用过程中还可以将两种或多种填料相混合，取长补短，以获得比较理想的效果。这种搭配可以是不同品种填料的搭配，也可以是以不同品种、细度上的搭配或者不同吸油化值的搭配等。如碳酸钙有低的油吸附值，但流动性稍差，而瓷土具有良好的流动性，因此，人们往往把二者混合使用，取长补短，使幣个系统既有较高的填料含量，又具有良好的流动性和着色能力。有时也可加入少量油吸附值髙的填料（如石棉、滑石粉等）以改善系统的流动性。填料的种类、颗粒度大小和用量对制品的收缩率都有较大的影响。在一般情况下，填料用量多，收缩率低。改变填料的种类和用量可以调节模塑料的黏度，控制物料的成型工艺，从而获得满意的模压制品。综合各种因素，选择相对密度小、吸油值低、颗粒尺寸分布较宽(1-20um)、平均颗粒尺寸大约为5um、水分含量低、无研磨作用（否则在加工过程中会磨损模具）、成本低的填料。
