气动电磁阀使用的流体介质为压缩空气，粘度小，动作迅速，自动生产线上使用的多。电磁阀分直流电磁阀和交流电磁阀。直流电磁阀一般用DC24V电源，需配AC-DC开关电源；交流电磁阀直接使用AC220V市电，较为方便，但没有DC24V电源安全。
一.交流电磁阀
交流电磁阀为了减小铁损发热，铁心一般是由钢片叠成的，在磁极部分端面上有短路环（分磁环），以消除吸力变化产生的颤动噪音。交流电磁阀属感性负载，电感是储能元件，不是耗能元件，图一为某电磁阀线圈标示参数。
图一
从图中可以看出，其标出的功率单位为VA（伏安），而不是W（瓦），这是因为交流电磁阀线圈与铁心构成电感L，电感与电源只互换能量，而不消耗能量，互换的能量称无功功率Q；电磁阀线圈电阻R所消耗的能量才是有功功率P，常用视在功率S综合反映这两种功率。

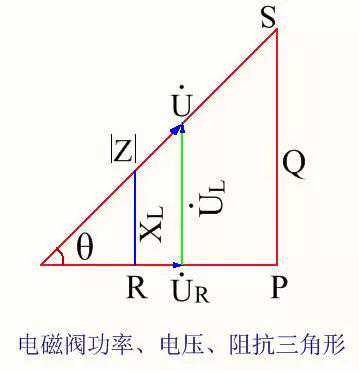

电感虽不消耗能量，但电感阻抗（感抗）会阻碍交流电流变大，又间接影响了有功功率的大小。综上所述，电磁阀用视在功率S来表达功耗是比较科学的，视在功率单位就用VA。电磁阀的有功功率、无功功率和视在功率之间关系，也遵循功率三角形，如图二所示，复习一下吧。
图二
如图一，频率为60HZ时，其感抗大于50Hz时的感抗，电流就小于50HZ时的电流，视在功率S＝UI就变小了。
100%ED：ED代表通电率，即一个工作周期通电时间所占比例。100%ED就表示可持续通电工作；
IP65:表示防护等级，前面数字表示对固体的防护等级，后面的数字表示对液体的防护等级。因此，6代表固体防护6级，是最高级，含义是密封无尖；5代表液体防护5级，含义是能防任何方向溅水。
：温升是35摄氏度。
二.直流电磁阀
其铁心是整块软钢，励磁电流仅与线圈电阻有关，电阻是耗能元件，消耗的功率就是有功功率P,因此，直流电磁阀功率单位均标W，参见图三。DC24V直流电频率为零，不存在感抗，但对上电瞬间的突变电流（含各种频率）也有阻碍作用，因此刚上电时吸力较小，吸合后吸力稳定。

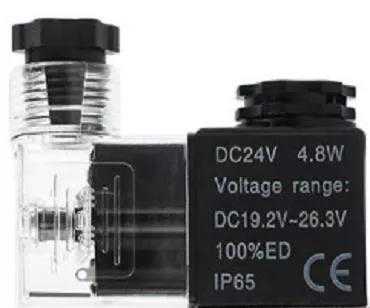

图三
Voltagerange：~26.3V，表示该种电磁阀的直流电压范围，范围之外可能不工作或烧毁电磁阀线圈。其他参数与交流线圈同义。
三.应用注意事项
交流电磁阀在吸合过程中，电流交化很大。刚开始电感小，感抗小，电流大；随着气隙的减小，磁阻减小，其线圈的电感与感抗增大，电流才逐渐减小。如阀芯润滑不好，或磨毛糙，动铁芯受阻吸不到位，电感和感抗小，电流会很大，有功功率也会很大，线圈会严重发热而烧毁。
给直流电磁阀供电的开关电源，一定要有足够功率，具备过载、短路保护功能，能够输出稳定的DC24V电压。电压变小，阀可能打不开；电压变大，则线圈会严重发热而烧坏；
四.常用二位五通电磁阀字符标识
P：进气口（压力源，PressureSource）；
A、B：工作口（连执行元件，提供工作气路）；
R、S：泄气口（连消音器，也称排气口，排出多余空气）；
箭头：内部相互连通口的气路方向；
正方形：代表气阀位置状态，有几个方框就表示是几位阀。
T：该口与其他口不连通。
