一、工作原理、构成和核心技术
（一）工作原理
1、显像原理

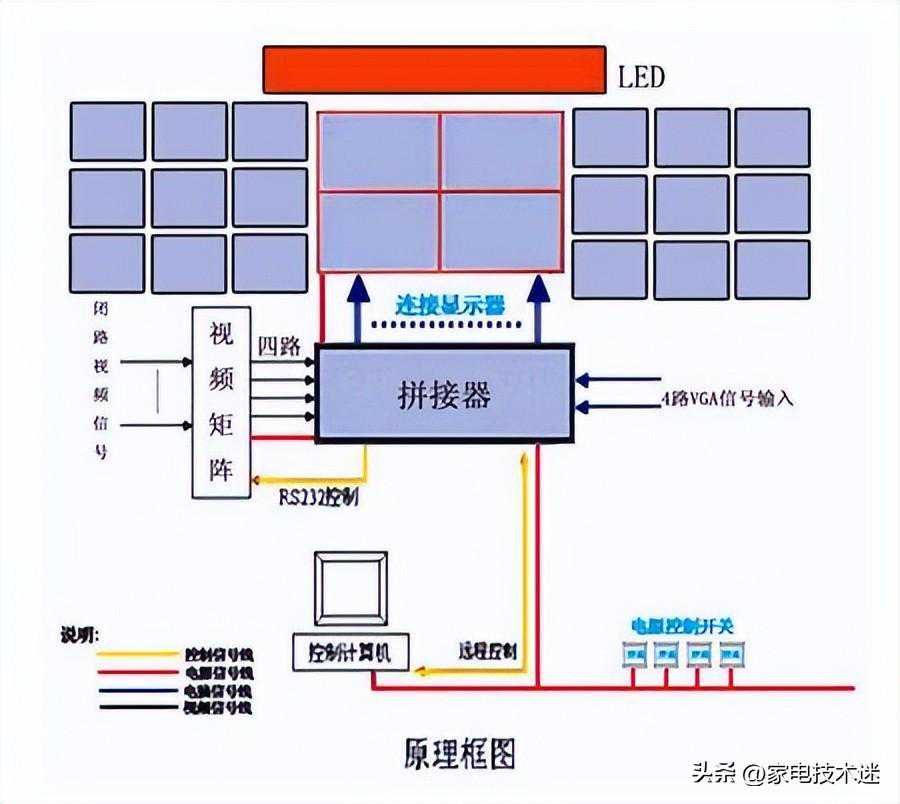

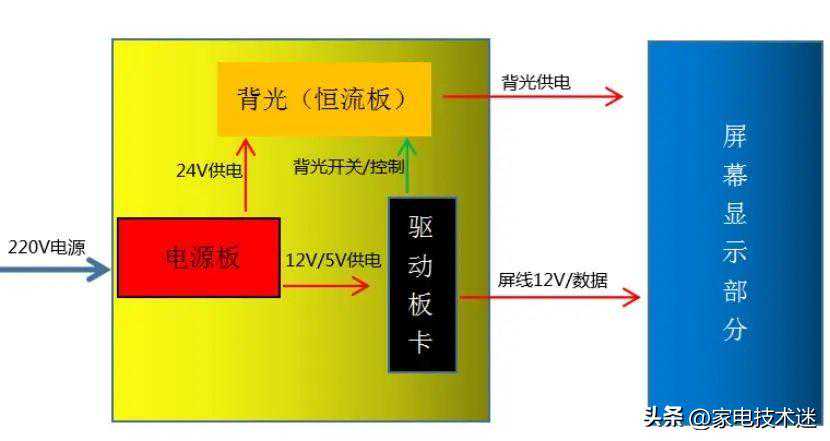

2、原理框图
3、工作流程
（二）拼接屏构成
（三）液晶拼接屏采用的是A级的液晶面板，目前液晶面板中分A+、A-、B+、B-，电脑显示器选择B+面板就很不错了；
（四）核心技术：
1、液晶拼接屏采用高质量IC、电容、电感线圈等电子元件，高解像度支援点对点显示。
2、拥有DNIEPro色彩及信号增强互补的独有技术，其控制IC能够从约686亿种颜色中筛选出10亿种最佳颜色，在还原物体的色彩上更加准确。
3、具有动态强化信号，确保黑与白的沉色及动态拖影现象；
（五）液晶拼接屏去边框，两侧纤细设计，运用小于1毫米排线，明显优于一般显示设备的BSV液晶拼接技术。
二、新技术应用
（一）8K超高清显示，可以放大局部画面

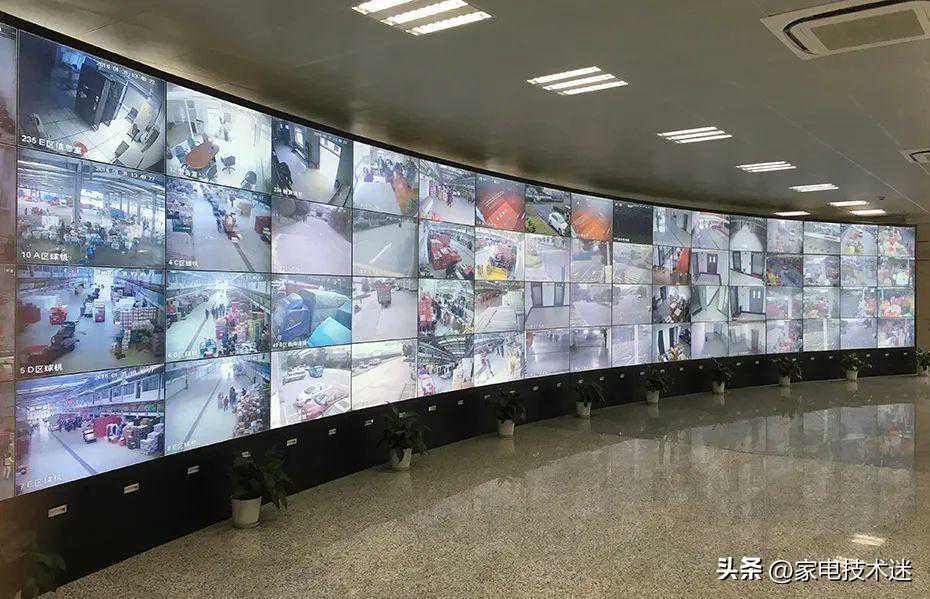

（二）长幅显示系统，可让多个参观者同时互动
（三）BOE画屏，细腻逼真地展示
（四）多屏互动，更精彩
三、安装条件
（一）安装场地选择
1、安装地面：选择平整的地面，要有一定的承受重量的能力，最好是混凝土底铺瓷砖地面，安装的地面要能够防静电。
2、屏幕附近可能射入的光线(如窗户)，必要时要进行遮挡，同时设备运行时灯光需要关掉，以保证设备的正常运行。在屏幕正前方只适合安装筒式灯。安装环境周围的光线不能太强，如果太强的话，则有可能看不到屏幕上的画面。

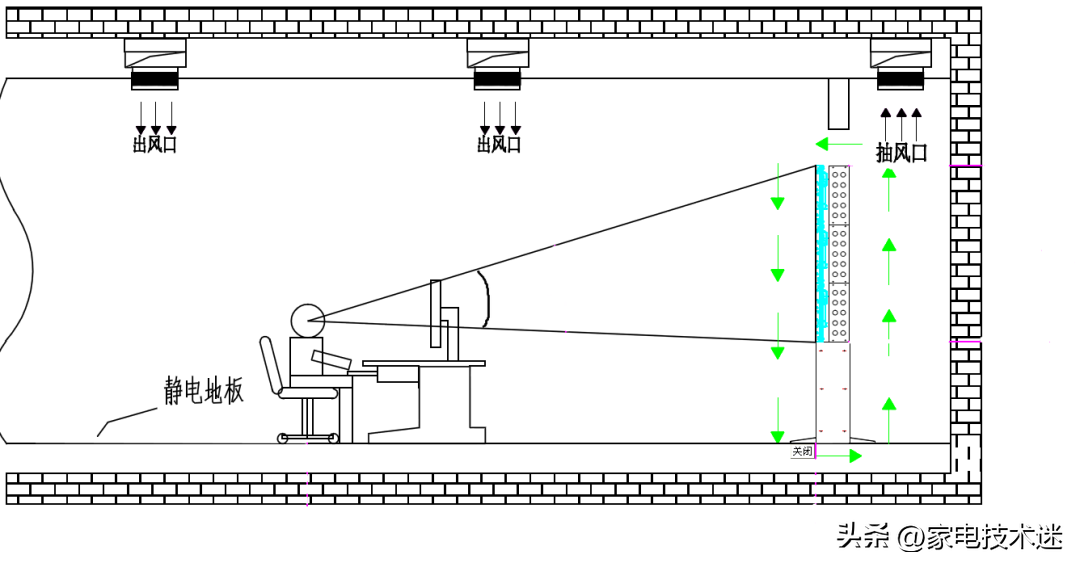

3、在维修通道内，必须要安装空调或者是出风口，保证设备的通风情况良好。出风口位置应尽量远离液晶拼接墙(1m左右较好)，并且出风口的风不能对着箱体直接吹，以免屏幕冷热不均匀而损坏。
（二）环境温度控制：
1、正常工作环境温度为22℃±5℃；
2、建议安装场所配备空调，出风口应与拼接屏平行或背着屏体方向，严禁对着屏体正面或背面直吹，以避免屏幕内外冷热不均匀而损坏或发生冷凝结露现象；
（三）湿度控制：理想工作环境湿度为30％至70％、无冷凝状态；
1、在湿度较大的地区，在室内应安装专用除湿机或带除湿功能的空调，以保证相对湿度达到要求；
2、拼接屏前后应预留通风口或管道，保证大屏幕系统前后空气流通，维修通道要加抽风机不少于2个向室外抽风，保证大屏幕显示墙前后的空气循环对流，以避免大屏幕显示墙因湿度过大发生结露现象。
四、安装方案、安装支架和附件
液晶面板拼接屏安装方案、安装支架和附件
五、安装步骤

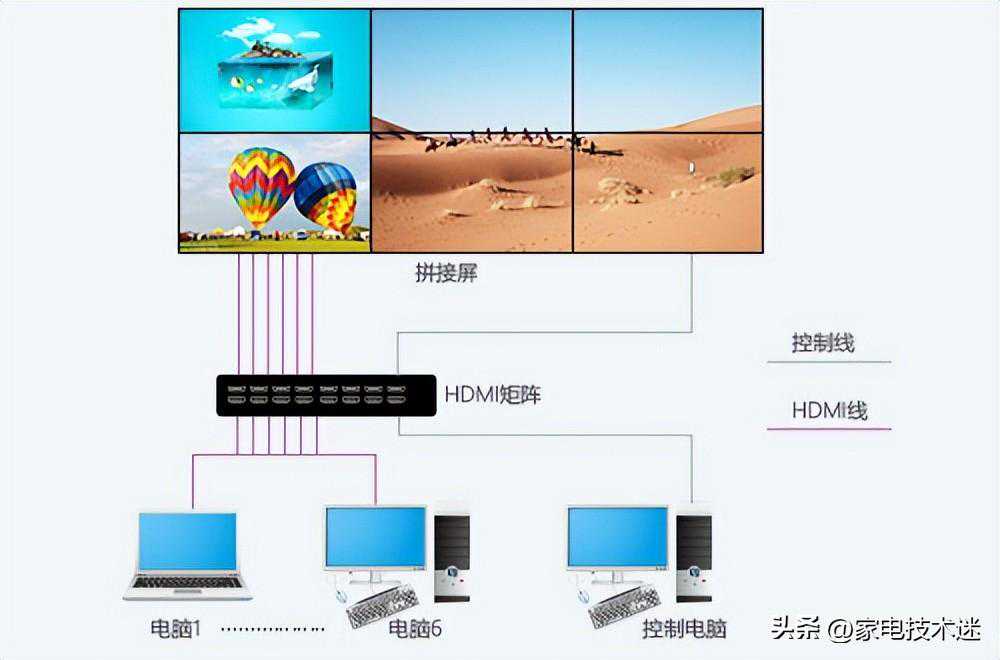

（一）安装示意图：
（二）做框架：务必计算好尺寸；将框架固定上墙：
1、注意用水平尺调整到横平竖直；

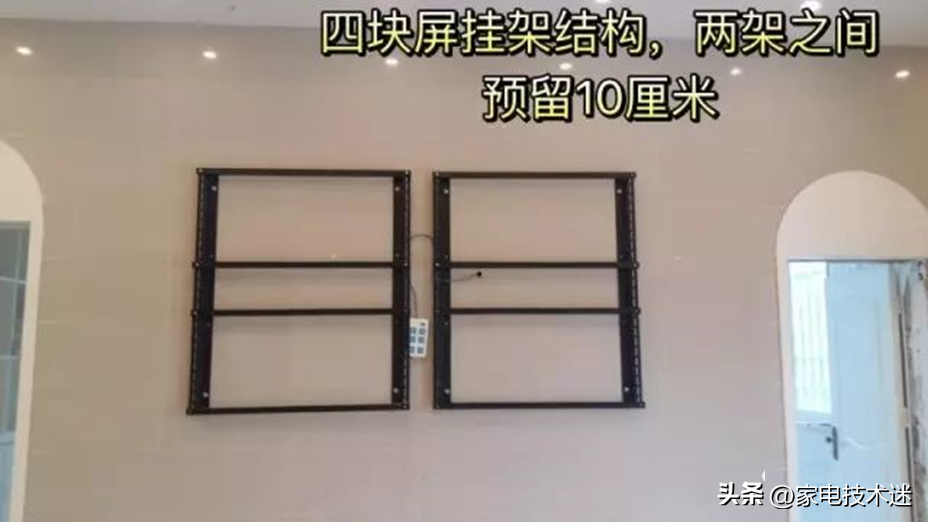

2、如四块屏挂架，两架之间预留10厘米；
（三）屏幕附件安装：
1、取出屏体，注意屏体不能按压、不能磕碰；
2、取4个挂钩和4mmⅹ12mm螺丝，按下图圆圈的位置安装挂钩。

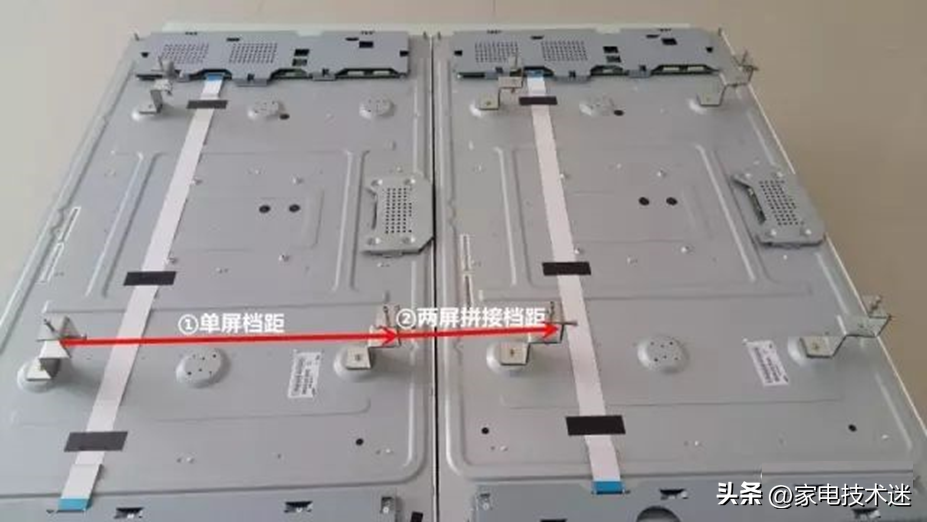

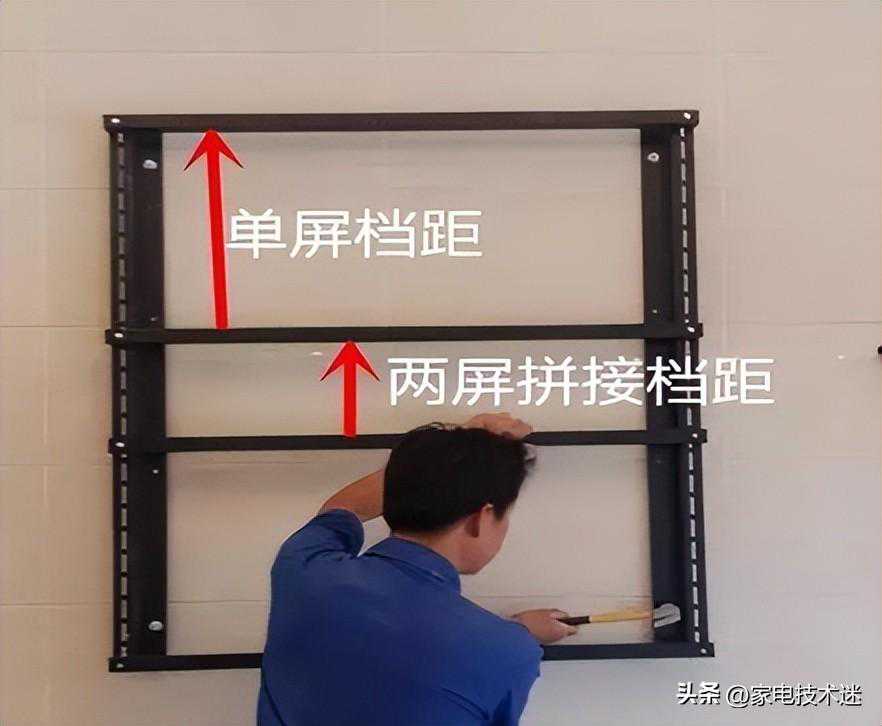

3、测量单屏档距，做好记录。

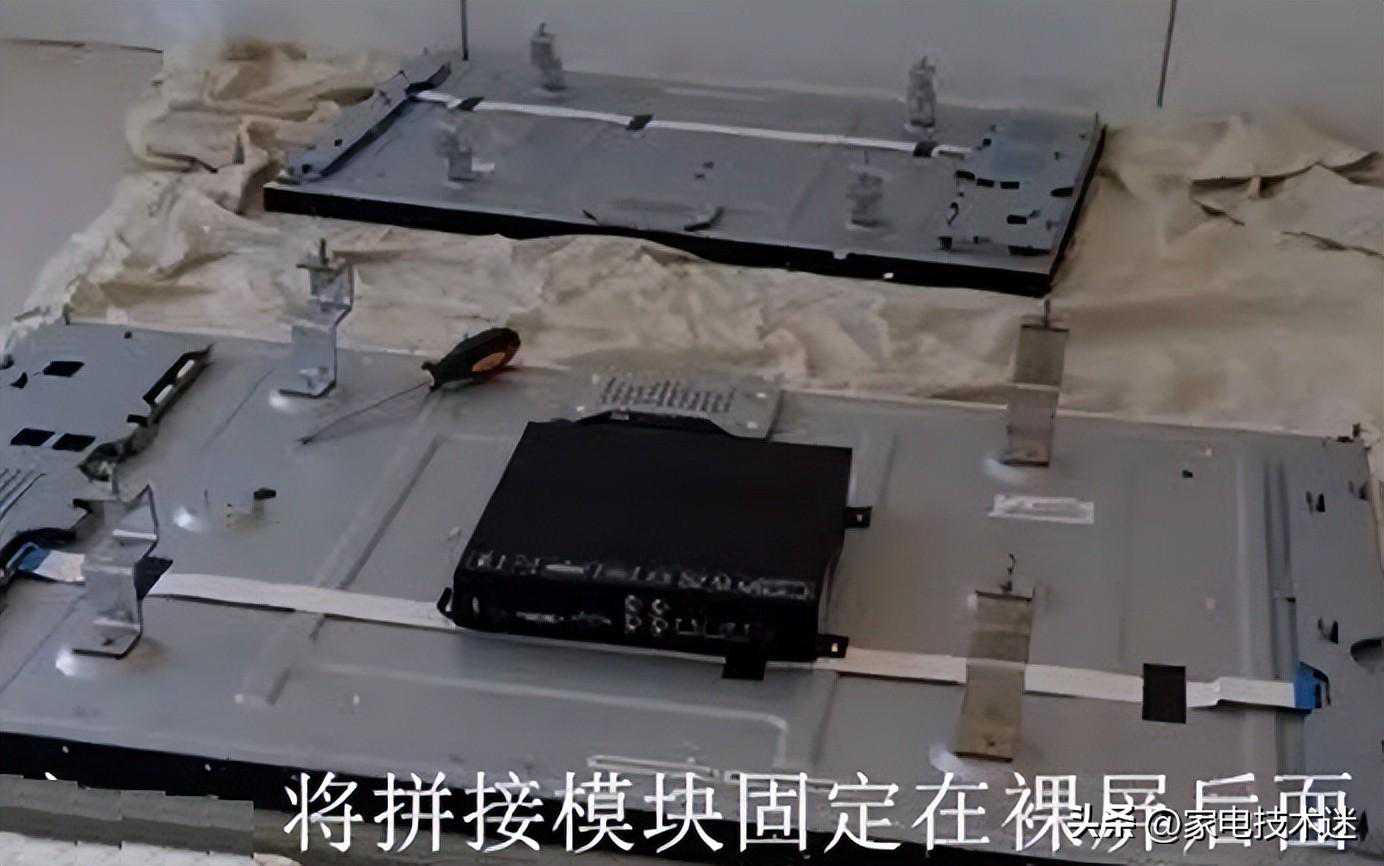

4、将拼接模块固定在屏背面

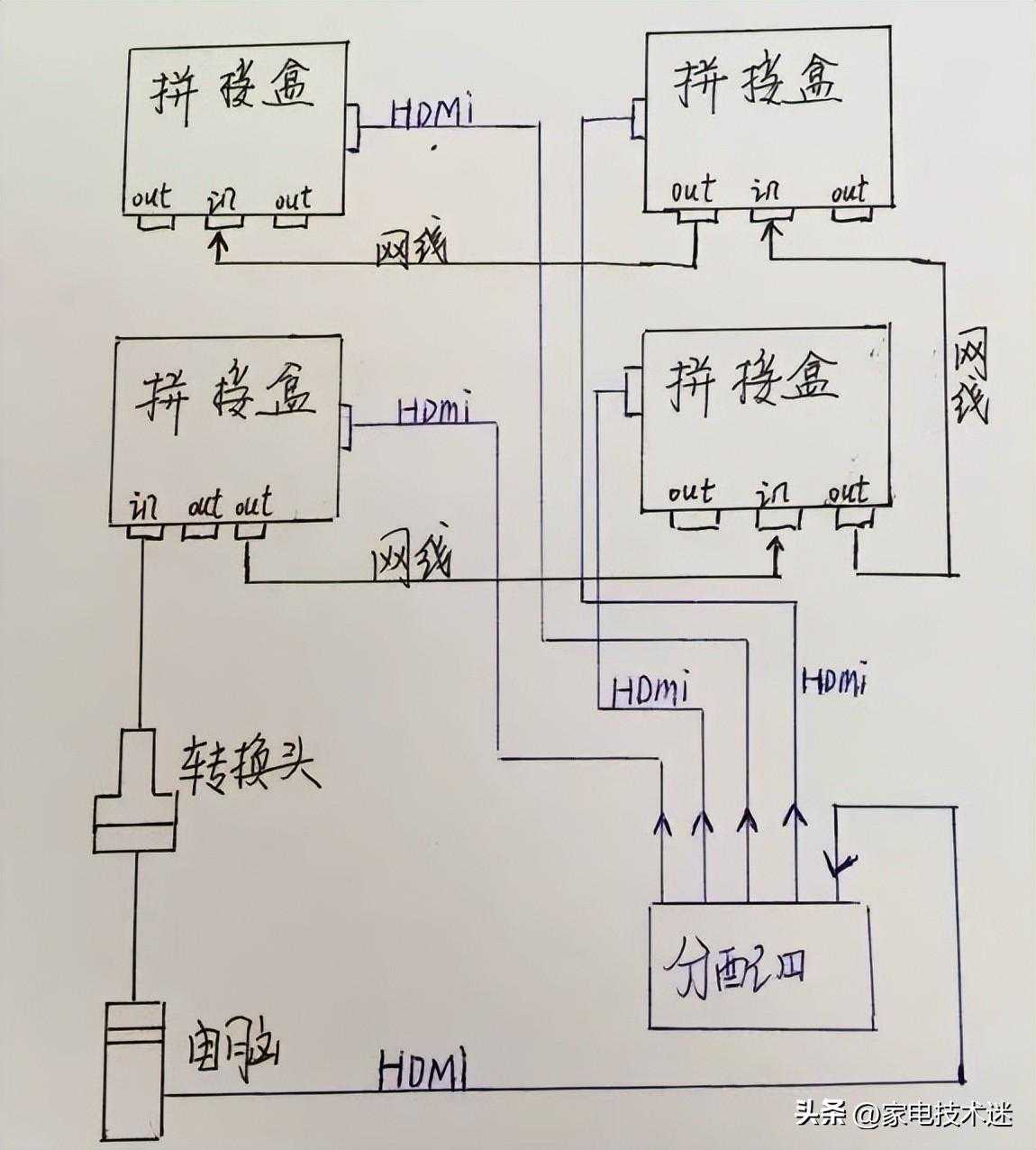

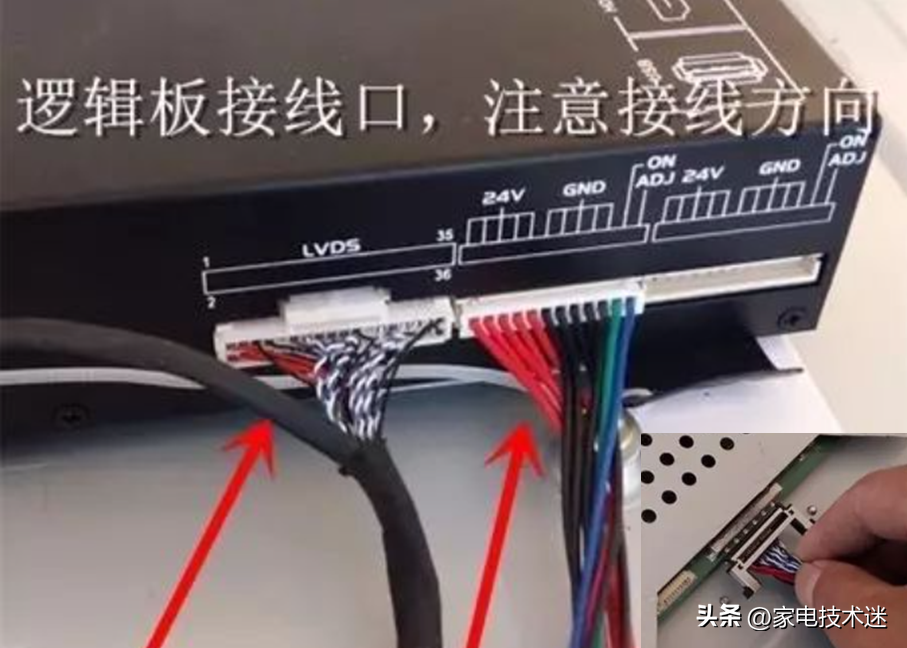

5、逻辑板接线，须按接线方向连接；在布线时要注意，将电源线和信号线区分开来，避免产生干扰；
（四）屏幕安装在支架上：

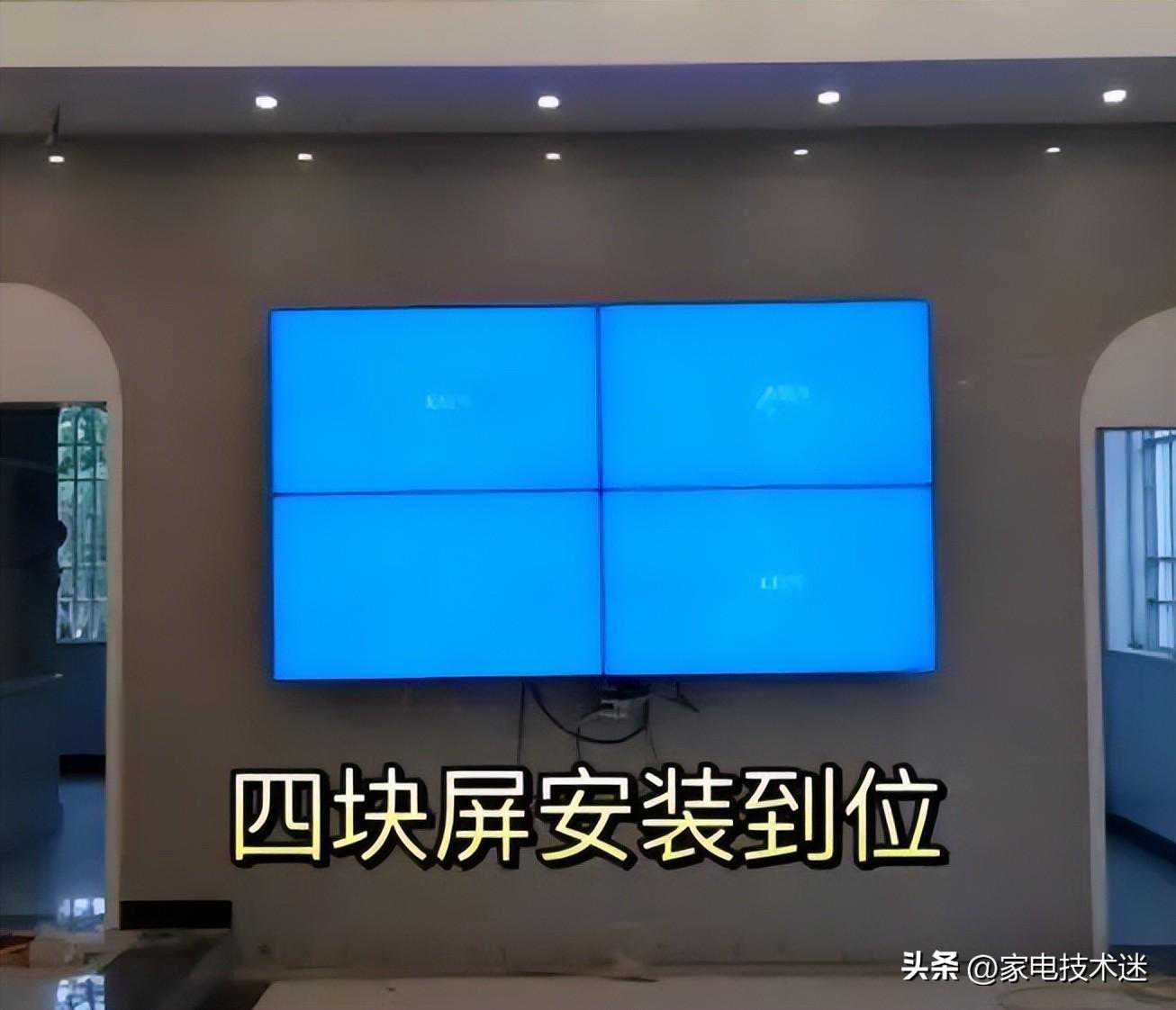

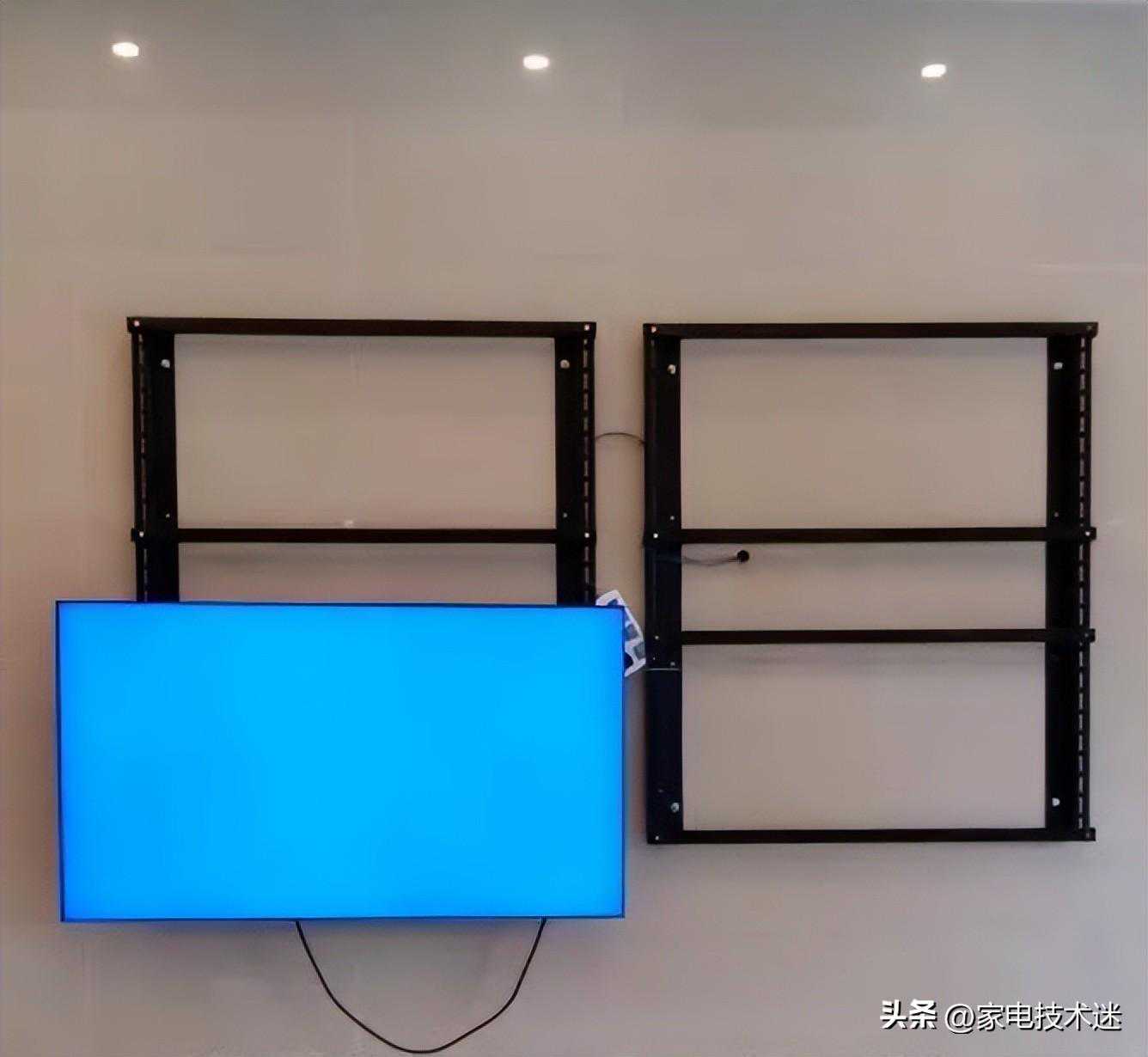

1、从最左下角开始安装，安装顺序从下至上、从左向右安装，通过调整挂钩，保证全部横平竖直；

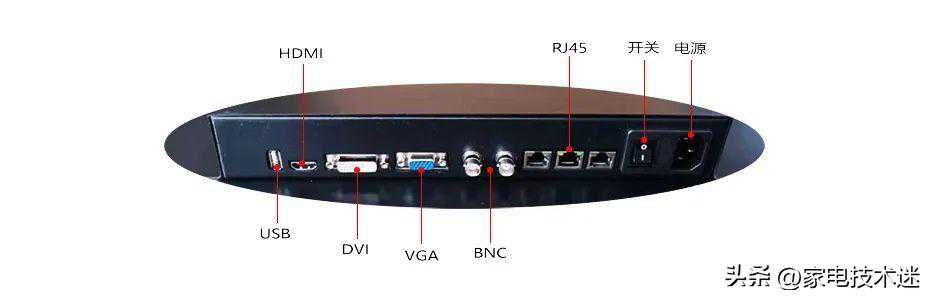

2、同时将高清线、电源线和拼接盒网线连接好，接插紧。
六、调试、测试和验收
（一）设置显示模式：液晶拼接屏一般提供多种显示模式，如拼接模式、分割模式和画中画模式等。
（二）调整画面边缘对齐

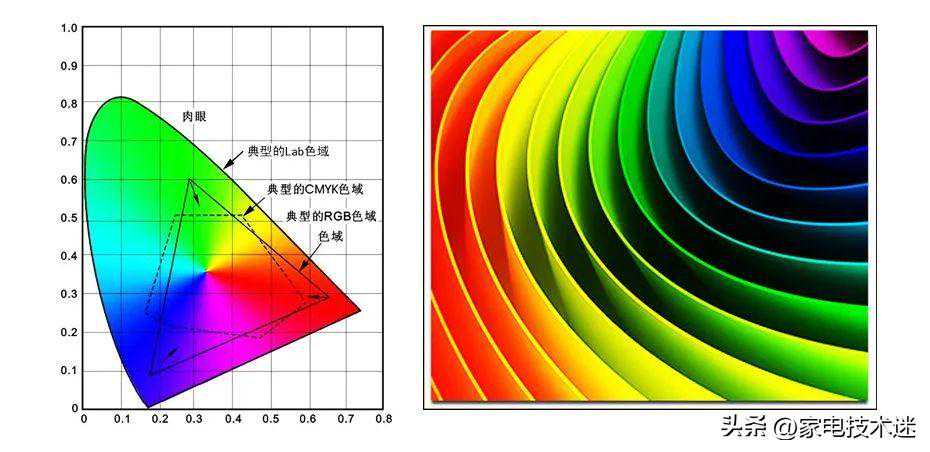

（三）调整色彩和亮度
