截止阀的基本知识

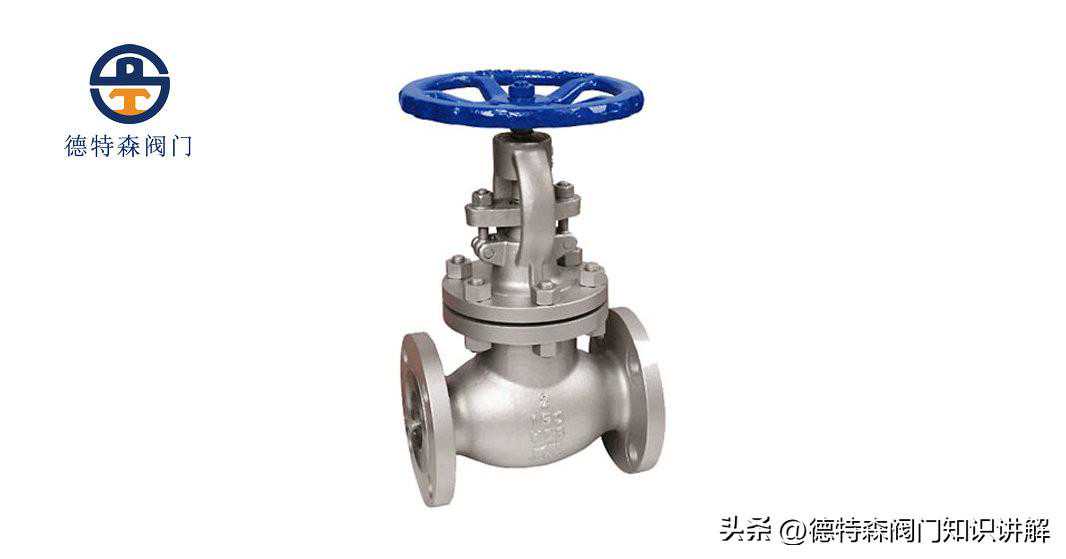

小通径的截止阀，多采用外螺纹连接或卡套连接，较大口径的截止阀也可以采用法兰连接。截止阀大多采用手轮或手柄驱动，少数高压较大口径的截止阀或需要自动操作的场合，也可以采用电动驱动。截止阀的流动阻力很大，关闭力矩也大，影响了它在大口径场合的应用。为了扩大截止阀的应用范围，目前国内外都在研究改进截止阀的结构，以减小流动阻力和关闭力矩。例如近年来出现的内压自平衡式截止阀。本文简述各种类型的截止阀的应用。

一、针形截止阀

针形截止阀是作为精确的流量控制用的。阀瓣通常与阀杆制成一体，它有一个与阀座配合，精度非常高的针状头部。而且针形截止阀阀杆螺纹的螺距比一般普通截止阀的阀杆螺纹螺距要小。在通常情况下，针形截止阀阀座孔的尺寸比管道尺寸小。因此，它通常只限于在公称尺寸小的管线中使用，更多的用于取样阀。

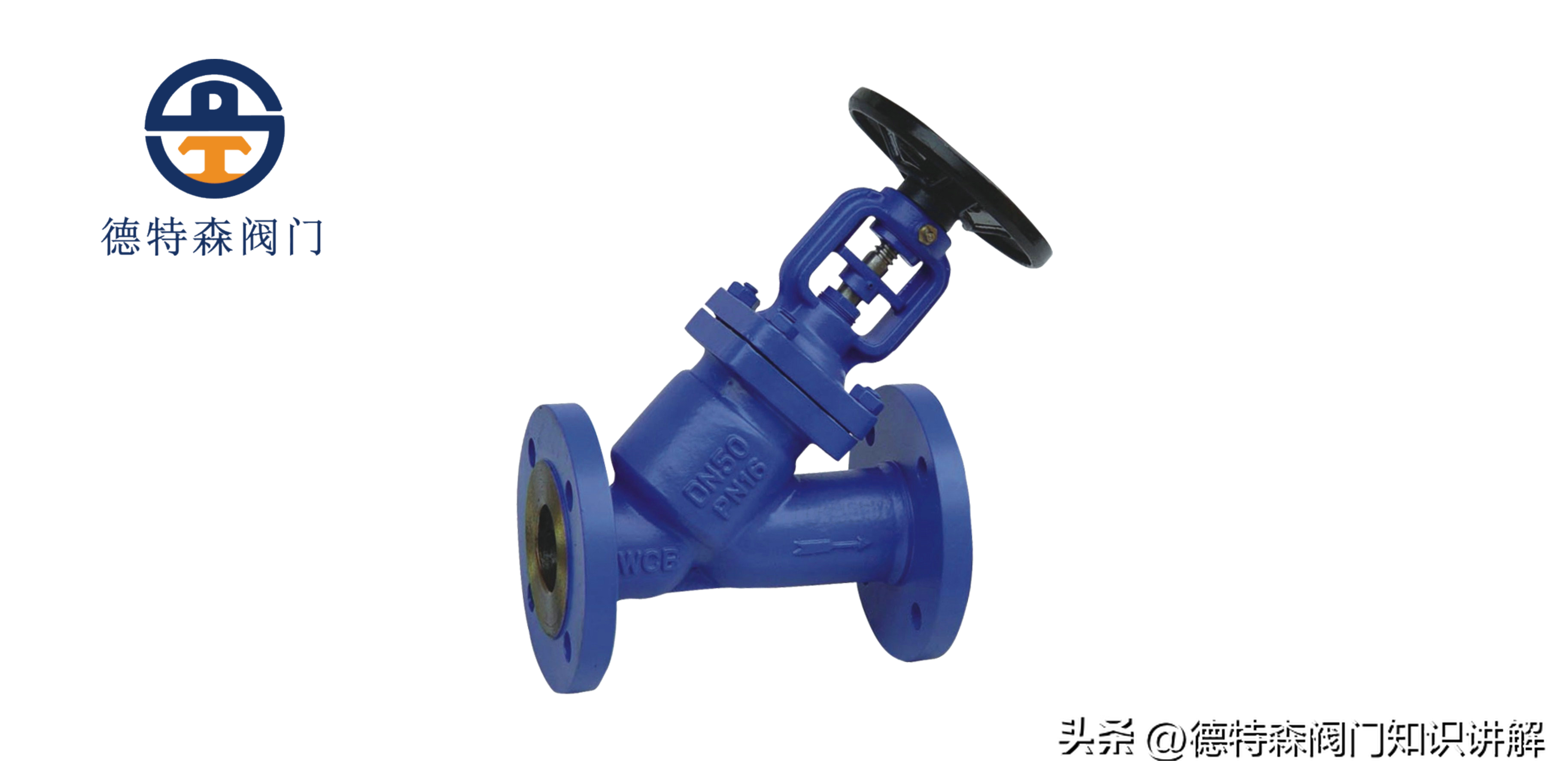

二、直流式截止阀

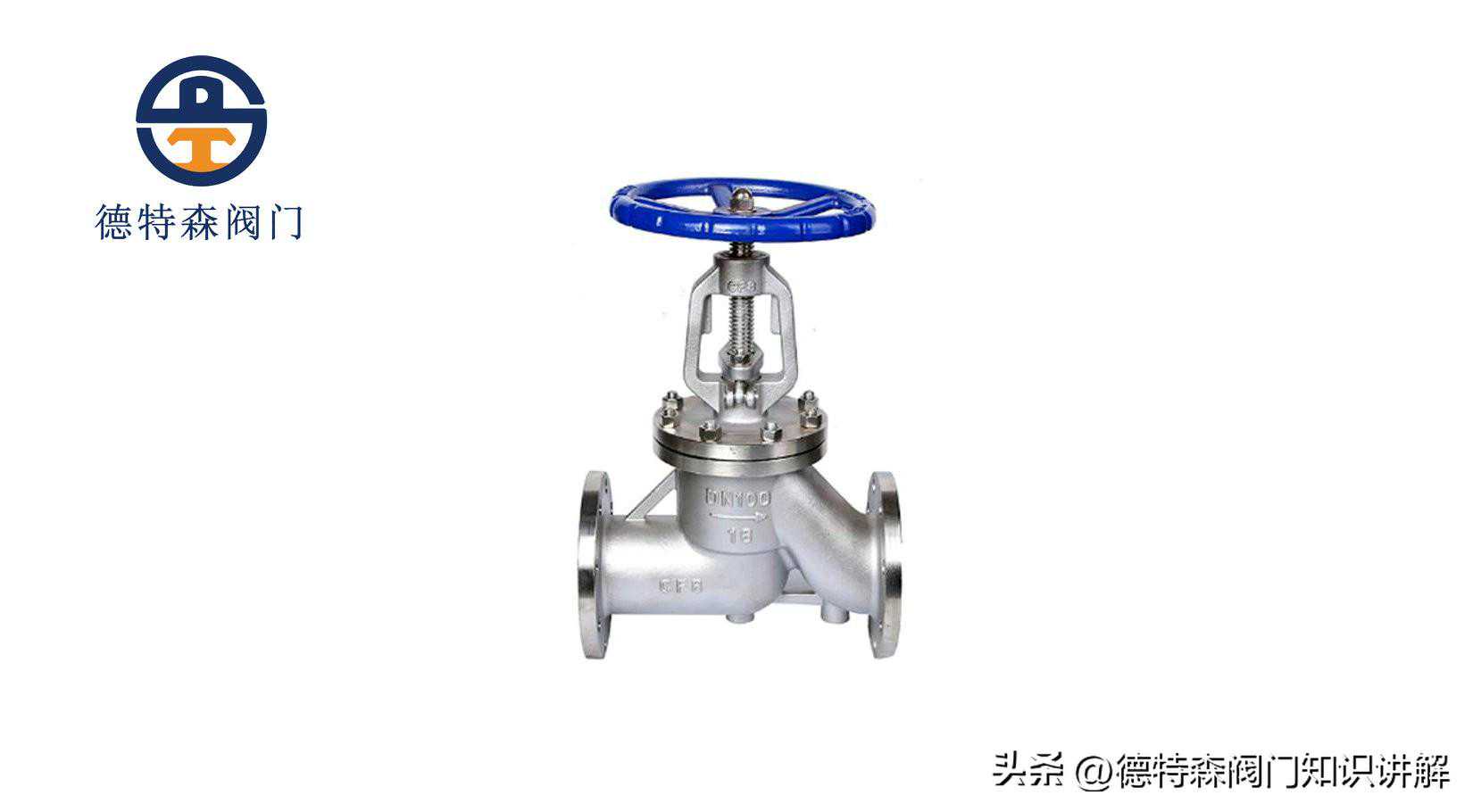

直流式截止阀的阀杆和通道成一定角度，其阀座密封面与进出口通道也有一定的角度，阀体可制成整体式或分开式。直流式截止阀几乎不改变流体的流动方向，在截止阀中流阻最小。阀座和阀瓣密封面可堆焊硬质合金，使整个阀门更耐冲刷和腐蚀，非常适合于氧化铝系统中的管路控制，同时也适合于有结焦和固体颗粒的管道中。

三、角式截止阀

角式截止阀的最大优点是可以把阀门安装在管路系统的拐角处，这样既节约了90°弯头，又便于操作，最适合应用在化肥厂的合成氨生产系统中和制冷系统中。如J44H-160、J44H-320就完全是为合成氨生产系统而设计的。

四、钢球或陶瓷球密封截止阀

该阀的结构特点是阀体分为连体式和分体式，阀瓣为STL硬质合金钢球或为非晶粉末材料经压制成形、高温烧结、精研制成的瓷球。阀杆下端滚压包络球体在阀杆球孔内，球体在阀杆的球孔内做三维转动时可产生无数条密封线，大大增加了密封面的使用寿命，还能保证可靠的密封。该阀由于受球体尺寸的限制，一般用于较小的公称尺寸，约为DN6～25，适用于核电厂、火电厂的高温高压蒸汽管路，取样、排污系统的仪表管路以及石化、化工系统中的耐温、耐压、耐磨损、耐蚀的管路上。

五、高温高压电站截止阀

高温高压电站截止阀的阀体与阀盖连接均采用压力自紧密封式或卡箍式，阀体与管路的连接形式为对接焊连接，阀体材料多采用铬钼钢或铬钼钒钢，密封面堆焊硬质合金。因此，耐高温高压、抗热性好；密封面耐磨损、耐擦伤、耐蚀，密封性能好，寿命长。最适用于火电工业系统、石油化工系统及冶金行业等的高温高压水、蒸汽、油品、过热蒸汽的管路上。

六、氧气管路用截止阀

氧气管路用截止阀严格按氧气管路的要求进行设计，填料函外部严格密封，防止外界污物进入填料函内。阀体两端法兰有接地装置，在管路上安装完毕后，应接地，严防静电起火。壳体材料通常选用奥氏体不锈钢或铜合金，导电性好、不易发生静电起火。密封副材料为聚四氟乙烯对阀体本体材料，密封性能好，气体检验泄漏量为零。组装前的零部件和组装试验完成后的整机必须经脱脂处理，以防止引起静电起火。主要适用于冶金系统的氧气管路，在其他行业的氧气管路也适用。

七、石油液化气截止阀

石油液化气截止阀专为石油液化气的管路或装置设计。结构上注意了防火要求。填料采用聚四氟乙烯，密封可靠、无外漏。密封副材料选用聚四氟乙烯或尼龙对阀体本体材料，密封可靠。适用于液化石油气管路系统，作为启闭装置。也适用于温度不高于80℃的其他管路作切断阀使用。

八、上螺纹阀杆截止阀

上螺纹阀杆截止阀阀杆不与介质直接接触。根据壳体与内件材料的不同配置，适用于不同的工况。如壳体材料选用碳素钢，密封副材料为合金钢，填料为柔性石墨，阀杆材料为Cr13系不锈钢，适用于水、蒸汽、油品管路；若壳体材料为12Cr18Ni9或06Cr19Ni10，密封副材料为阀体本身材料或硬质合金，填料为聚四氟乙烯，阀杆材料为14Cr17Ni2，适用于以硝酸基为主的腐蚀性介质管路或装置上。若壳体材料为1Cr18Ni12Mo2Ti或0Cr18Ni12Mo2Ti，密封副材料为本体材料或硬质合金，填料为聚四氟乙烯，阀杆材料为1Cr18Ni12Mo2Ti，适用于以醋酸基为主的腐蚀性介质管路或装置上。上螺纹阀杆截止阀的最大公称尺寸一般为DN200，DN200以上最好设置内旁通或外接旁通阀，并将介质流向改为“高进低出”，以降低阀门操作力矩。

九、下螺纹阀杆截止阀

下螺纹阀杆截止阀阀杆螺纹直接与工作介质接触，直接受介质的浸蚀，使阀杆螺纹易锈蚀、造成启闭费力。其结构也只适合公称尺寸比较小的规格，一般在DN6～150之间，用于清洁介质作为仪表阀和取样阀。

十、A105锻钢截止阀

按美国石油协会标准API602进行设计的截止阀，阀体和阀盖为碳钢或不锈钢锻件制造，阀体和阀盖连接有螺栓连接、螺纹连接和焊接等多种形式。有上螺纹阀杆和下螺纹阀杆之分，密封副材料有Cr13系不锈钢钢、不锈耐酸钢、STL硬质合金等，填料可选用柔性石墨或聚四氟乙烯，连接方式有法兰、螺纹、承插焊和对接焊，压力等级为Class150～1500，公称尺寸为NPS1/4～4。

广泛地应用于石油化工、电力、化工等部门的装置和管路上，工作介质为蒸汽、油品、腐蚀性介质。结构长度按制造厂标准，部分符合；法兰连接尺寸按；焊接尺寸符合；承插焊孔尺寸符合；螺纹连接端尺寸符合。
