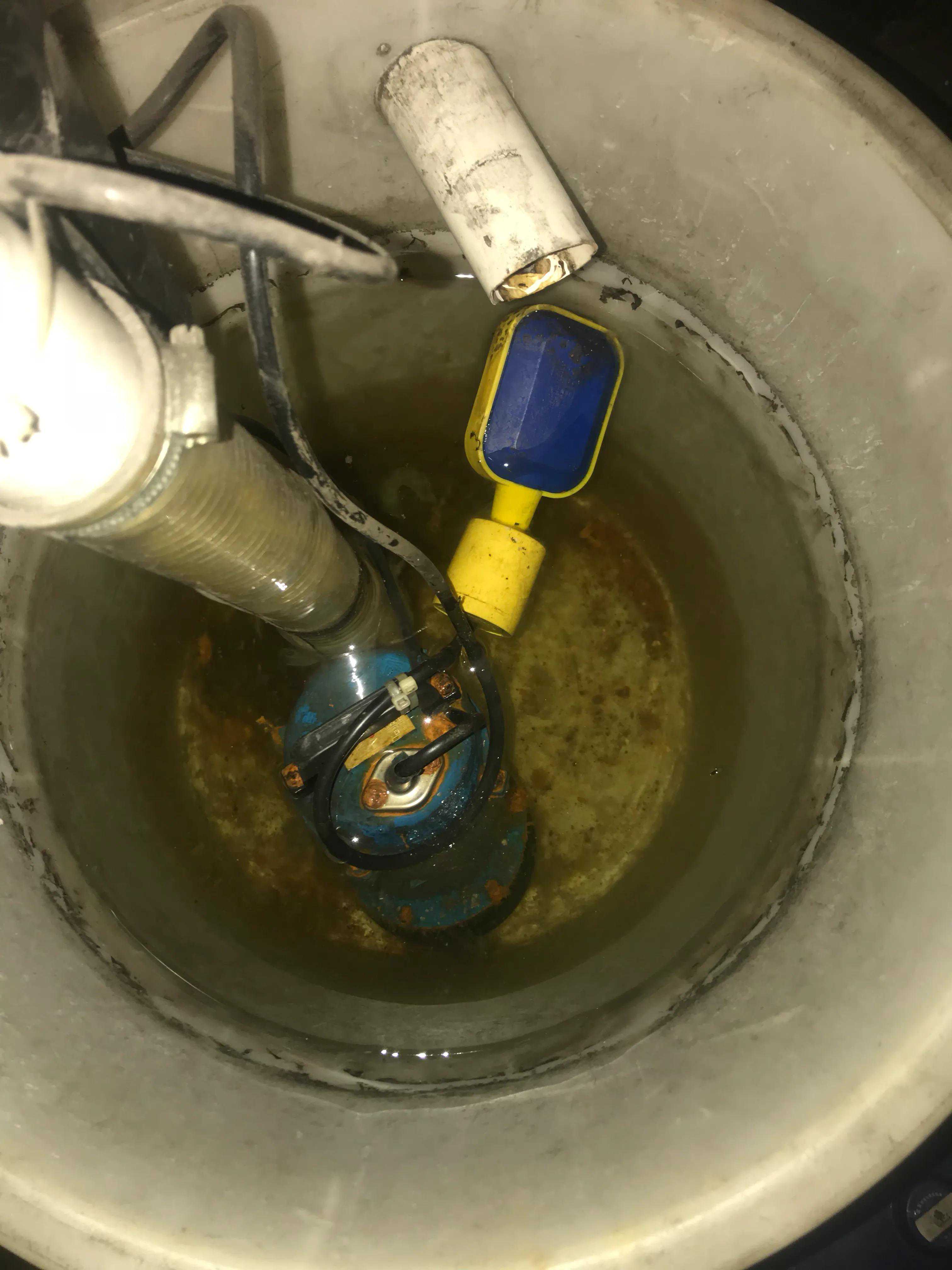

浮球来控制水泵的排水及上水，大家基本都清楚，我工作的单位，在地下室，用得更多，比如地库、设备房、高配间、厕所、冷柜冷凝水及生活水箱的排水井都用到，基本上2个月左右在不同地方出现故障，故障50%跟浮球有关系，下面就浅谈一下浮球控制的原理及线路图，包括单个水泵及主、备两个水泵控制
水泵控制水位就是利用浮球液位开关的磁性浮子随液位升或降，使传感器检测管内设定位置的干簧管芯片动作，发出接点开（关）转换信号。
浮球开关如果是三根线的话，那么有一根是公共线的，其他两根线就是控制感应高低液位的，就等同于一个球两个开关点三根线，一个常开一个常闭，接线方式一样，公共线连接火线，另外两根线连接在继电器或者控制器上就行。一般3根线，黑线公共、常开（褐色）、常闭（蓝色），不同厂家颜色可能个不同，最好用万用表测量一下，分别任意选着其中2根，摇动浮球模拟浮球动作，找到公共线，这样就可以知道另外2根一个是常开一个是常闭了。

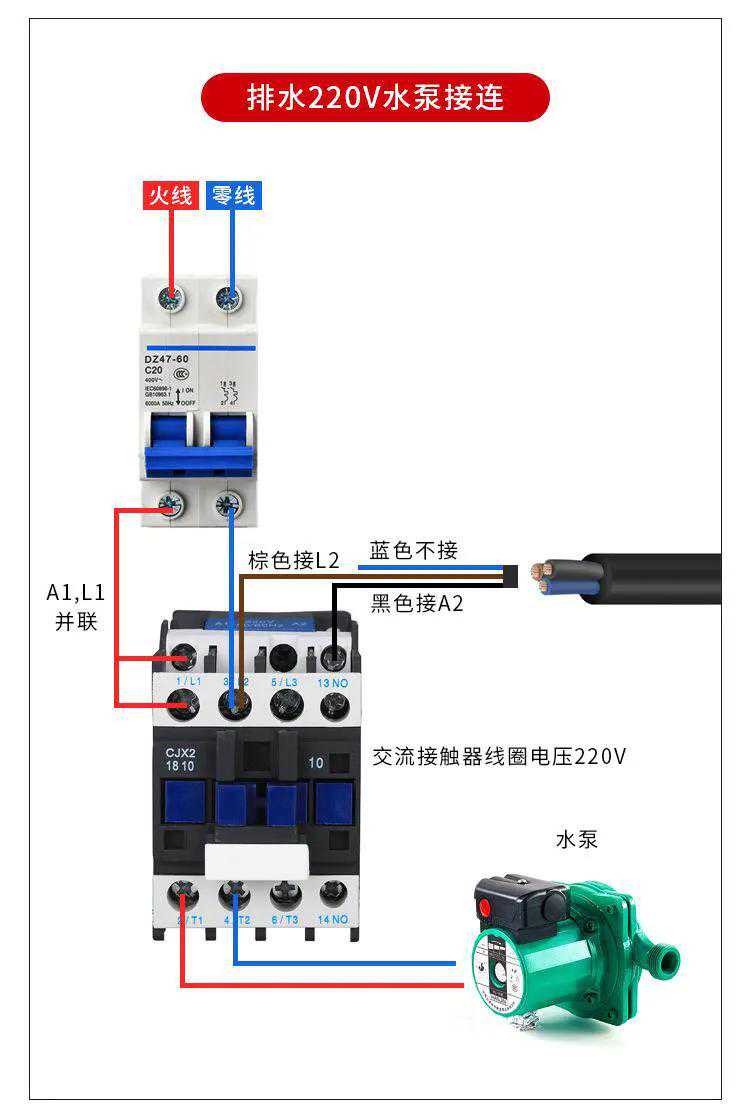

自动补水就用常闭（黑+蓝）另一根包好，自动排水反之。对于1KW以下220V泵，可直接串联电源在火线里，大于1KW或380V需要把开关串联在交流接触器或中间继电器线圈里。
如果是主、备水泵由浮球自动控制，现在基本是用自动控制器来控制，也有用继电器和液位控制器来控制，这里讲用基本继电器和液位控制器来控制的原理：主接触器线圈一边接火线，一边接主热继电器的辅助常闭触点，出来后接副接触器的常闭触点，接继电器常开然后再到零线。副接触器线包一边接火线一边接主热继电器的辅助常开触点，再接继电器常开触点再到零线。当浮球工作，继电器吸合。火线—主热继电器常闭辅助—副接触器常闭辅助—主接触器线圈—继电器常开—零线，主接触器线包得电动作，主泵运行。主泵异常时，火线—主热继电器常开辅助—副接触器线包—继电器常开—火线，副接触器工作，副泵运行。

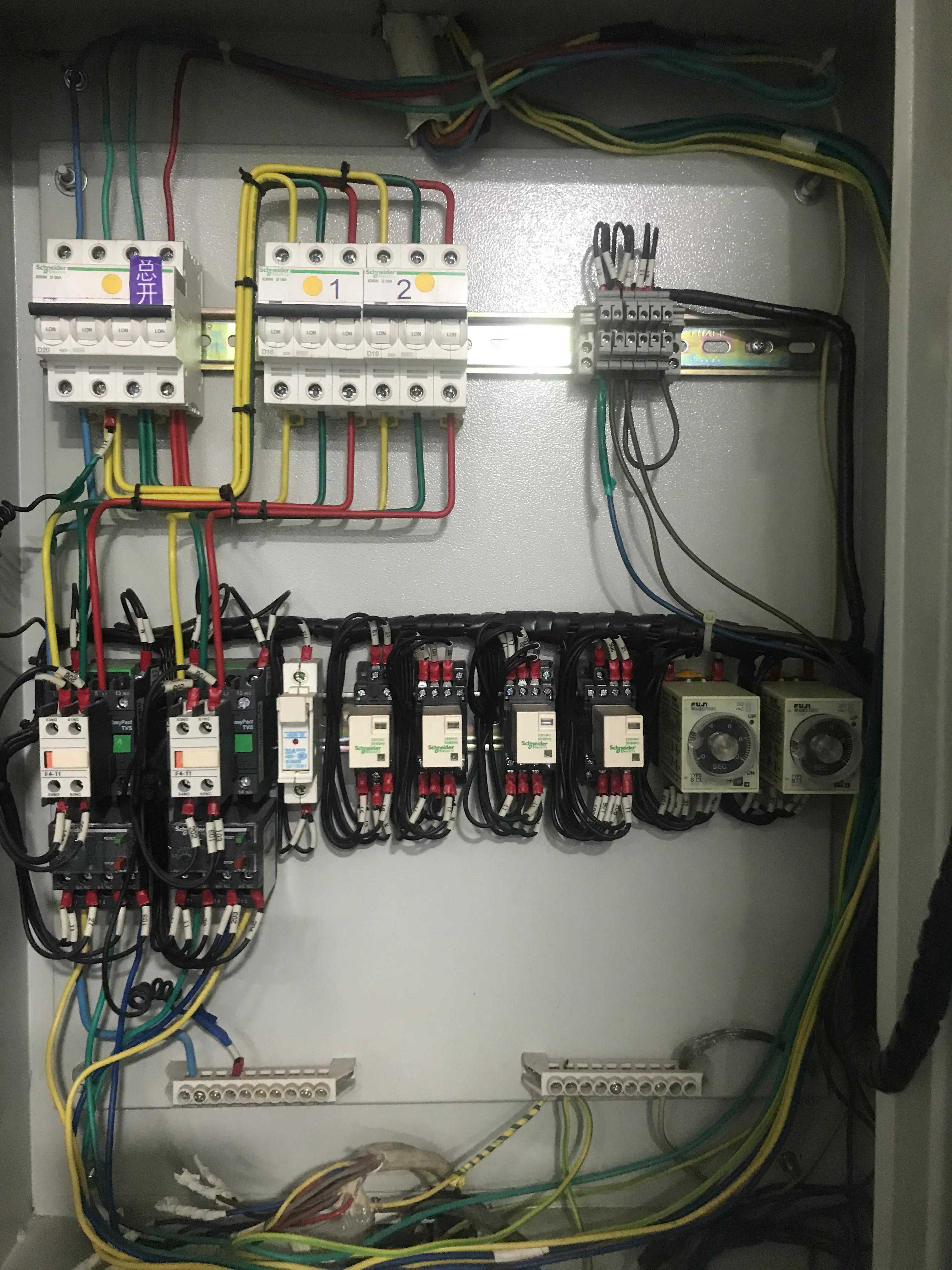

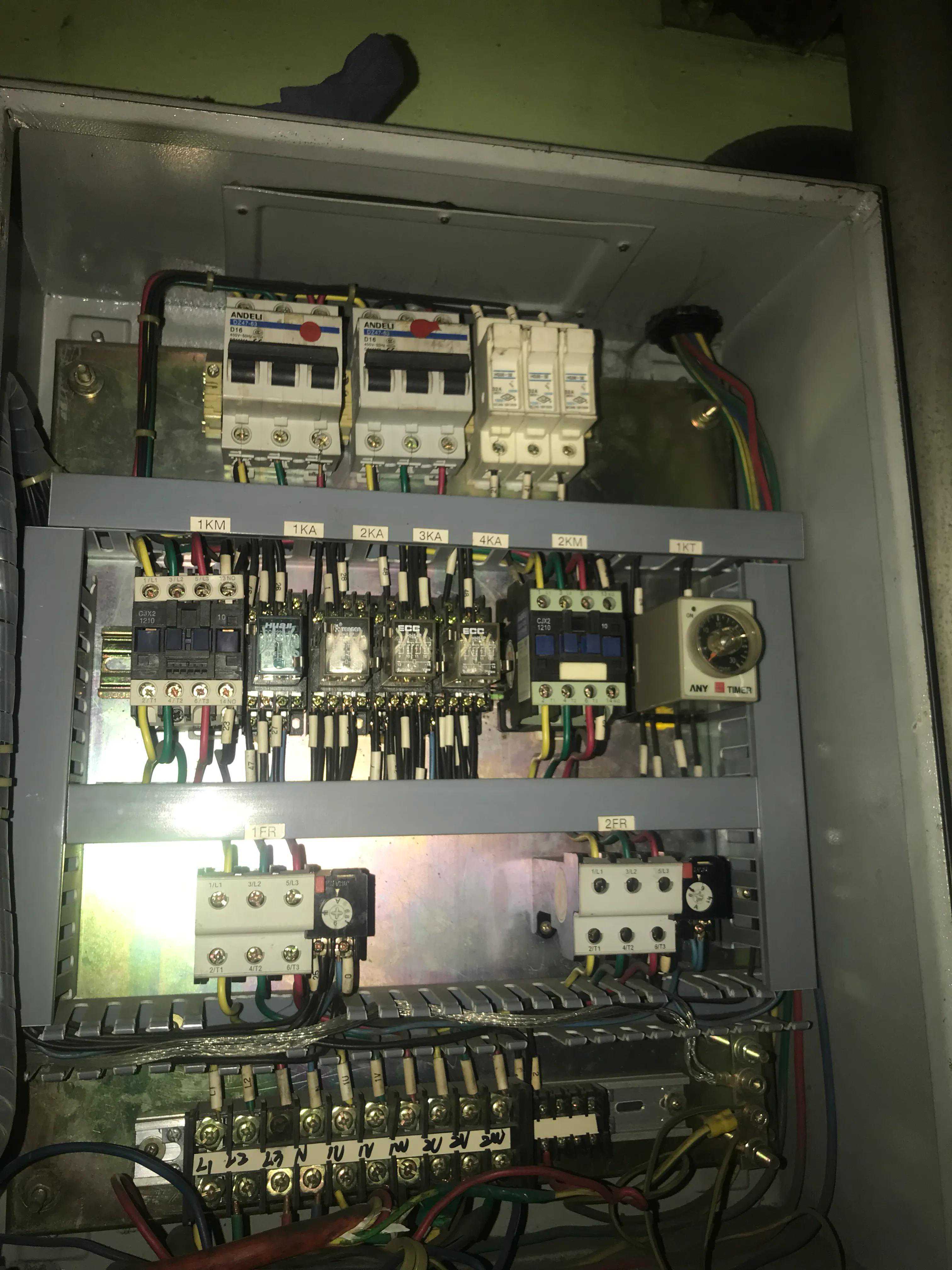

下面几种控制线路及现场配电箱，仅供参考
