近年来煤价涨了又降，环保形式日趋严峻，加之国家对于可再生能源的扶持，锅炉界的新宠儿“循环流化床锅炉（CFBB）”脱颖而出。选择循环流化床锅炉的不只是以"秸秆、垃圾"等可再生能源作为燃料的企业，甚至国企也建设了很多以煤矸石为燃料的循环流化床锅炉发电项目。不论你目前接触的是煤粉炉、煤气炉、链条炉、沸腾炉、还是振动炉排等其他炉型，对于这位锅炉界的新宠，应当有所了解。
相对于传统锅炉，循环流化床锅炉在“燃料适应性、燃烧效率、脱硫效率、氮氧化物排放、灰渣利用”等方面有很多优点就不一一说明了，新手暂时用不上。这里主要说一下在炉型方面CFB锅炉与传统锅炉的不同。从外形上看，传统锅炉一般本体都是由两跨组成，一跨为炉膛一跨为烟道，而CFB锅炉由三跨组成，多出了一跨为“返料装置”。返料装置又由“高温绝热旋风分离器”“锥形筒”“返料器”组成，并配备高压返料风机。下图中间筒状部分为返料装置。
CFBB网络图片
其他的辅机方面与传统锅炉并无太大差异，无非是送风机引风机空压机之类的，这里就不再表述。说完外形，再说一下内部结构，CFB锅炉炉膛的内部结构与沸腾炉类似，但无主床副床之分。炉膛底部是布风板，布风板上部存有一定厚度并有颗粒度要求的床料，高速的一次风经过风室通过装有风帽的布风板进入炉膛将床料吹起至流化状态。这在传统煤粉炉、煤气炉中是没有的。同时布风板上有专门的放渣口与锅炉底部的冷渣机相连，便于控制料层和炉渣回收。“返料装置”“布风板”是CFB锅炉的特征。

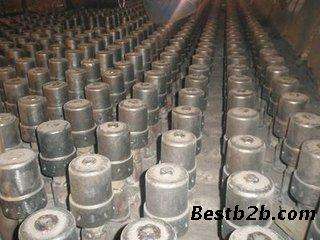

布风板网络图片
CFB锅炉与传统锅炉在运行中的要点也是完全不同，顾名思义“循环流化床锅炉”下面小编分别解释一下“循环”和“流化”。首先说“流化”，指的是床料在布风板上的流化状态，上面说到床料的流化状态是通过一次风实现的，不同的料层厚度，不同的床料颗粒度需要的流化风量是不同的，这要通过“流化实验”来最终决定。流化实验是CFB锅炉每次启动之前必做的实验之一，下面大致说明一下实验步骤：1、关闭锅炉所有人孔门，按顺序依次启动引风机、返料风机、送风机，风量调至比正常运行稍大，此时的料层压差为空板压差并且不会随风量的加大而增大，此步也可称为空板实验。2、开始向炉膛缓慢进送床料，并严密监视料层压差与风量的变化，确保不会出现太大波动。3、当料层差呀达到一定厚度后停止进送床料，快速降低一次风量，尽量降至0。4、打开炉膛人孔门看创面是否凭证，若有鼓包说明该位置流化存在问题，这是最麻烦的，需要挖出风帽检查风帽孔是否堵塞。5、床面平整正常后关闭人孔门，再次启动一次风机，风量调至比运行风量稍低后打开人孔门，用铁锹之类的物体向炉膛内试探，同时根据实际情况增减一次风，风量以能够触到风帽为宜不宜过大，不然影响点火。6、一次风调节挡板在点火状态和运行状态重复步骤5，并将实验数据进行记录，包括料层、风压、风量、风机开度和电流。此时的风量称为最低流化风量。7、试验完成。最低流化风量在锅炉启动和正常运行中是重要参考依据，正常运行时最低流化风量较实验参数会有所降低。低过最低流化风量会造成锅炉结焦，结焦严重时导致停炉。下面再说一下“循环”，在循环流化床锅炉中的“循环”指的是灰的循环，灰循环又分为两种，内循环和外循环。灰在炉膛内的循环称作内循环，其作用是携带热量通过冲刷水冷壁进行对流换热（CFB锅炉主要的换热方式）。外循环是相对较细的灰分和一部分未燃尽的颗粒被旋风分离器捕捉到，通过锥形筒、返料器返回到炉膛的循环过程，这里涉及到一个名词叫“循环倍率”。其作用有：1、对未燃尽的颗粒进行二次燃烧。2、通过灰的外循环，对床温的控制起到调节抑制作用。通过控制循环灰量也可以一定程度的达到调节负荷的目的。
CFB锅炉工作原理（网络图片）
