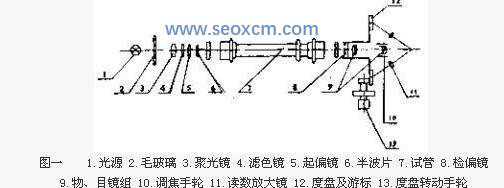

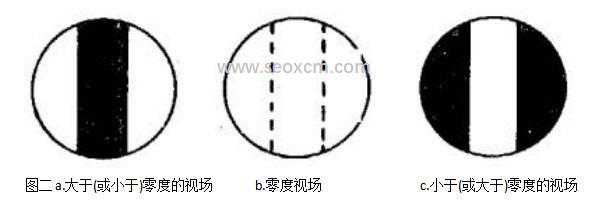

从光源(1)射出的光线,通过聚光镜(3),滤色镜(4)经起偏镜(5)成为平面偏振光,再半波片(6)处产生三分视场。通过检偏镜(8)及物,目镜组(9)可以视察到如图二所示的三种情况.转动检验偏镜,只有再零度时候(旋光仪出厂前调整好)视场中三部分亮度一致(如图2b)。
当放进存有溶剂的被测使馆后,由于溶液有旋光性,使平面振光旋转了一个角度,零度视场便发生了变化(如图a和c).转动检偏镜一定角度,能再次出现亮度一致的视场.这个转角就是溶液的旋光度,它的数值通过放大镜(10)从度盘(11)上读出。
测得溶液的旋光度后,就可以求出物质的比旋度,根据比旋度的大小,就能确定该物质的纯度和含量了。

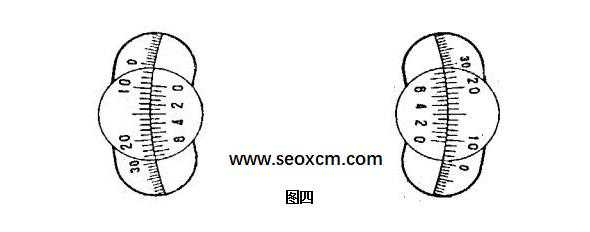

为了便于操作,旋光仪的光学系统以倾斜20°安装在基座上光源采用20瓦钠灯光(波长入=5893A°).钠灯光的限流器安装在基座底部,无需外接限流器。旋光仪的偏振器均为聚乙烯醇人造偏振片.三分视界采用劳伦特石英板装置(半波片)转动起片警可调整三分视场的影荫角(旋光仪出场时候调整到3°左右).旋光仪采用双游标度数,以消除度盘偏心差,度盘分360格子,每格1°,游标分20格,等于读盘19格,用游标直接度数到0.05°(如图四)度盘和检偏镜固为一体借手轮(1)能做粗,细转动,游标窗前方装有两块4倍的放大镜,供读数时用。
