温控仪在加热设备控温设备领域应用比较广泛，也是电工基础中常见的控制元器件，那么温控仪控温原理是什么呢？怎么接线呢？温控仪的分类
温控器都有哪些类型：突跳式温控器、液涨式温控器、压力式温控器、电子式温控器、数字式温控器
数字式和电子式温控器现在也不细分，上面的几种都为机械式温控仪，应用不是特别广泛，只有专用场合才会使用，下面两种是电子式，是我们常用的温控仪器。
电子式温控器：电子式温度控制器是采用电阻感温的方法来测量的，一般采用白金丝、铜丝、钨丝以及热敏电阻等作为测温电阻，这些电阻各有其优缺点。一般家用空调大都使用热敏电阻式。电子式温度控制器具有稳定，体积小的优点，现在在越来越多的领域中得到使用。
温控仪的控制原理PID智能温控仪在控温线路中，温控器获取温度探头给予的温度信号，在将要到达设定温度的时候采用脉冲式控温，所以控温非常精准，内部可以设置加热特性，比如P（比例带）I（积分动作）D（微分动作），这就是PID控制仪表的工作特性。

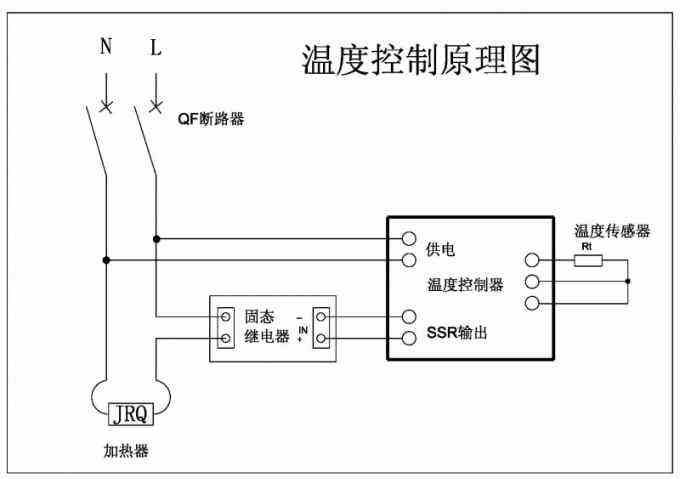

下图就是温控仪的控制原理图，从图中我们可以看到比较经典的控制方式，电源进入温控仪，温控仪外接温度传感器，不加输出的话，是可以当做温度显示器来使用的，增加固态输出，从温控仪输出电流信号给固态继电器，固态继电器来控制后端电源通断，继而控制加热器加热。

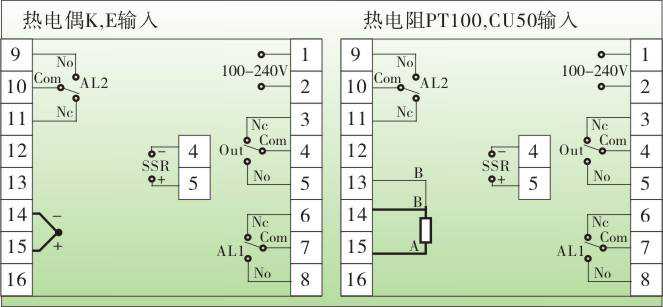

有了控制原理图，我们就可以进行接线，在温控仪的背面会带有接线图，我们以这款温控仪为例：
其中1-2端为电源线，输入范围100-240V，一般使用的是220V；
3-5端为输出端，4-5端SSR固态继电器信号输出端，直接接入固态继电器，有正负之分，也可以接入交流接触器，使用N0/NC进行连接线圈，前提是要借电源经过4号端子；
6-8端为输出报警端，一般是低限报警，就是实际温度低于设定温度，也有NC、NO之分，注意连接方式；
9-11端为输出报警端，一般是高限报警，就是实际温度高于设定温度，也有NC、NO之分，注意连接方式；
13-15为温度传感器接入端，温度传感器有电偶式、电阻式之分，接线图如图，在选择温度传感器类型的时候一定要核对是否适用该款温控仪。

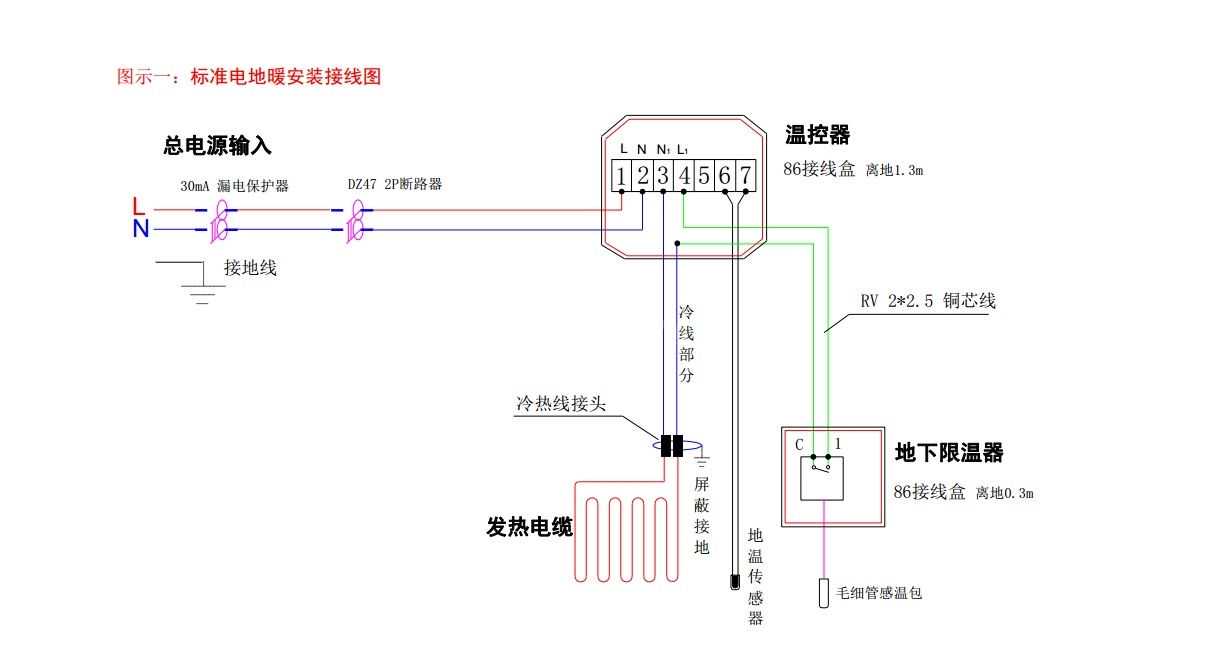

有了接线图，我们就可以把温控仪应用到实际电路中去了，下图就是一个很好的案列，家庭供暖的接线图，供大家参考。
