阻值可变电阻器主要有两种：一种是可变电阻器，这种电阻器的阻值可以根据需要人为调整；另一种是敏感电阻器，这种电阻器的阻值会随周围环境的变化而变化。
本节主要讲述可变电阻器，下节讲述敏感电阻器。

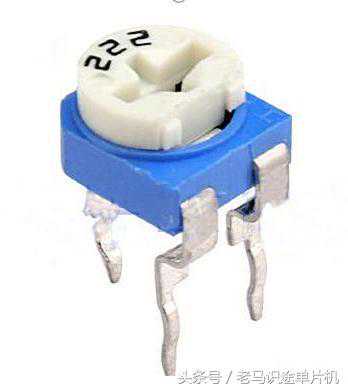

可变电阻器的实物外形
可变电阻器是阻值可以变化调整的电阻器。这种电阻器有3个引脚，其中两个定片引脚和一个动片引脚，还有一个调整旋钮，可以通过它改变动片位置，从而改变可变电阻器的阻值。
可变电阻器的阻值通常包括最大阻值，最小阻值和可变阻值三个阻值参数。最大阻值和最小阻值都是可变电阻的调整旋钮旋转到极端时的阻值。
最大阻值就是与可变电阻器的标称阻值十分相近的阻值；最小阻值就是该可变电阻器的最小阻值，一般为0欧姆，也有的可变电阻器的最小阻值不是0欧姆，可变阻值是对可变电阻的调整旋钮进行随意的调整，然后测得的阻值。
可变电阻器在电路原理图中简称“RP“。

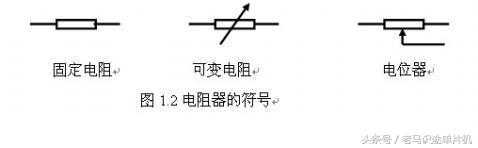

各种电阻的电路图形符号
1）该电阻器由动片和定片构成，通过调节动片的位置，改变电阻值的大小；
2）常用的规格有0.5~1W，1~100K欧姆。

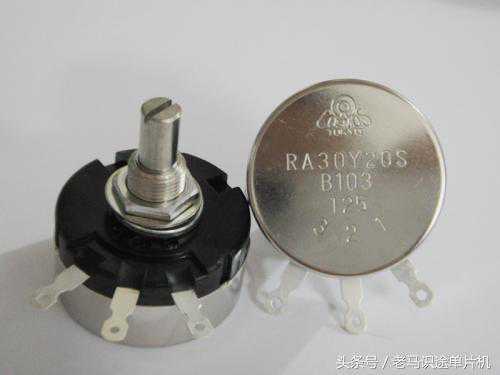

线绕电位器是用康铜丝和镍铬合金丝绕在一个环状支架上制成的。
2）具有功率大、耐高温、热稳定性好、噪声低的特点；
3）阻值变化是线性的，用于大电流调节的电路中，但由于电感量大，不宜用在高频电路场合；
4）常用阻值范围是4.7~100千欧。
1）碳膜电位器的电阻体是在绝缘基体上蒸涂一层碳膜制成的。
2）具有结构简单、绝缘性好、噪声小、成本低的特点，广泛应用于家用电子产品
3）额定功率一般是1W，阻值范围是4.7~100千欧。
1）合成碳膜电位器是由石墨、石英粉、炭黑、有机胶黏剂等配成的一种悬浮液，涂在纤维板或胶纸版上制成的；
2）具有阻值变化连续、阻值范围宽、成本低、但对温度和湿度的适应性差等特点；
3）常见的片状可调电位器、带开关电位器、精密电位器等都属于此类电位器；
4）额定功率一般是0.5~1W，阻值范围是4.7~100千欧。
1）实心电位器用炭黑、石英粉、胶黏剂等材料混合加热压制构成电阻体，然后再压入塑料基体上经加热聚合而成；
2）可靠性高、体积小、阻值范围宽、耐磨性好，耐热性好、过负载能力强
3）噪声大、温度系数较大
4）额定功率一般是0.5~1W，阻值范围是4.7~100千欧。

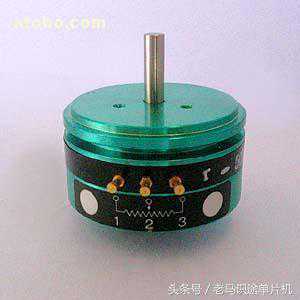

1）导电塑料电位器就是将DAP（邻苯二甲酸二烯丙酯）电阻浆料覆盖在绝缘基体上，加热聚合成电阻膜。
2）平滑性好、耐磨性好、寿命长、可靠性极高、耐化学腐蚀
3）可用于宇宙装置，飞机雷达天线的伺服系统等
4）额定功率一般是0.5W，阻值范围是1~100千欧。

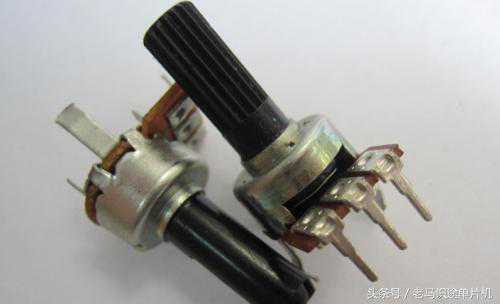

1）单联电位器有自己独立的转轴，常用于高级收音机、录音机、电视机中音量控制的开关式旋转电位器；
2）额定功率一般是1W，阻值范围是1~100千欧。

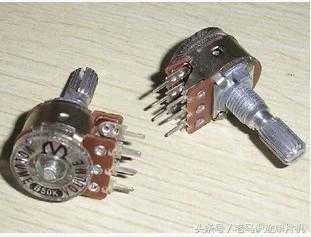

1）双联电位器是两个电位器装在同一个轴上，即同轴双联电位器。常用于高级收音机、录音机、电视机中音量控制的开关式旋转电位器，采用双联电位器可以减少电子元器件，美化电子设备的外观；
2）额定功率一般是1W，阻值范围是1~100千欧。

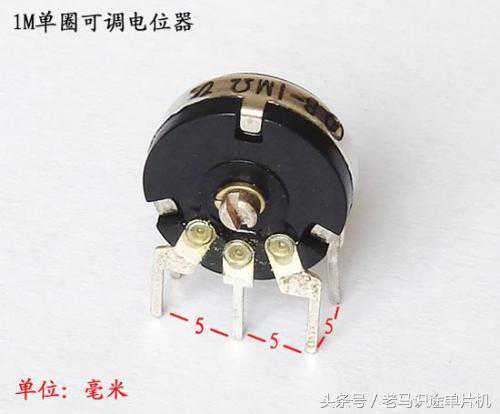

1）单圈电位器顾名思义就是只能旋转一圈；普通的电位器和一些精密的电位器大部分为单圈电位器；
2）额定功率一般是0.5W，阻值范围是1~100千欧。

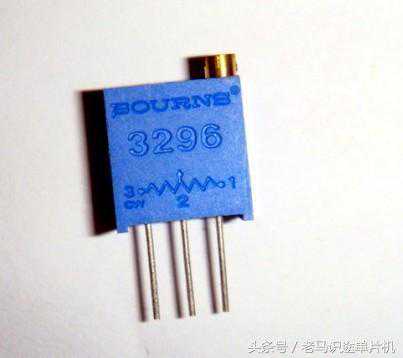

1）多圈电位器大致可分两种：一种是电位器的动节点沿着螺旋形的绕组运动来调节电阻，另一种是通过涡轮、蜗杆来传动，电位器的接触刷装在轮上并在电阻体上做圆周运动；
2）额定功率一般是1/4W，阻值范围是1~100千欧。

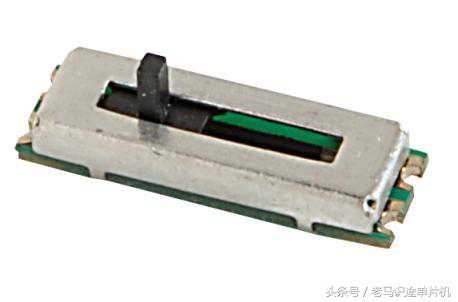

11、直滑式电位器
直滑式电位器采用直滑方式改变阻值的大小，一般用于音量调节；
2）通过推移拨杆改变阻值，即改变输出电压的大小，进而达到调节音量的目的
3）额定功率一般是0.5W，阻值范围是4.7~47千欧。
