抗干扰异频介损测试仪工作原理

抗干扰异频介损测试仪工作原理

在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间成在相角差ψ，ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。

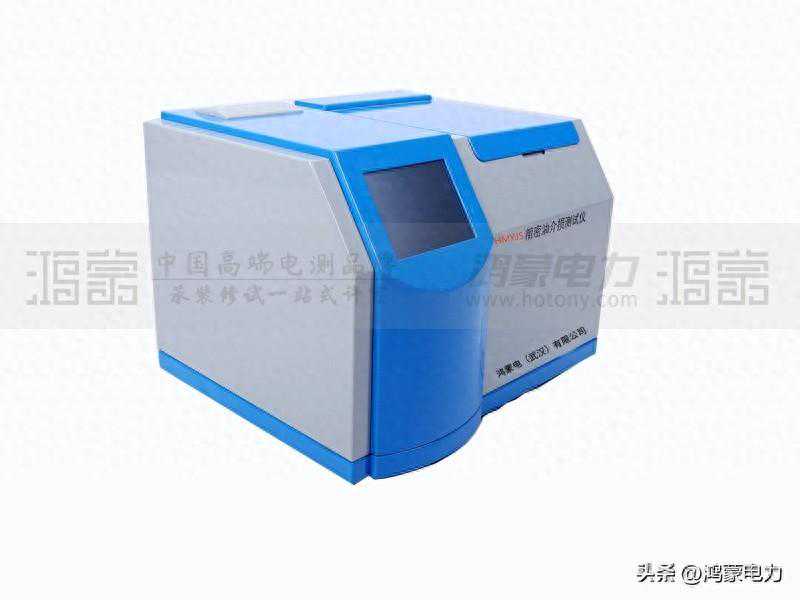

HMYJS一体化精密油介损测试仪

高压介质损耗测试仪

tgδ值是用来衡量电介质损耗的参数

高压介质损耗测试仪测量线路包括一标准回路(Cn)和一被试回路(Cx)。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A/D转换器组成。

通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位差，再由数字信号处理器运用数字化实时采集方法，通过矢量运算得出试品的电容值和介质损耗正切值。抗干扰异频介损测试仪内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。

高压介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。

频率可变为50HM、47.5HM\52.5HM、45HM\55HM、60HM、57.5HM\62.5HM、55HM\65HM，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。

抗干扰异频介损测试仪特点，拥有多种测试模式，仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试;在外标准外高压情况下可以做高电压(大于10kV)介质损耗。

多重保护，仪器具备输入电压波动、高压电流、输出短路、电源故障、过压、过流、温度等多重保护措施，保证了仪器安全。抗干扰异频介损测试仪还具备设置接地检测功能，确保不接地设备不允许升压。
