分励脱扣器是一种远距离操纵分闸的附件。当电源电压等于额定控制电源电压的70%-110%之间的任一电压时，就能可靠分断断路器。分励脱扣器是短时工作制，线圈通电时间一般不能超过1S，否则线圈会被烧断。塑壳断路器为防止线圈烧毁，在分励脱扣器串联一个微动开关，当分励脱扣器通过衔铁吸合，微动开关从闭合状态转换成断开，由于分励脱扣器电源的控制线路被切断，即使人为地按住按纽，分励线圈始终不再通电就避免了线圈烧损情况的产生。当断路器再扣合闸后，微动开关重新回到闭合位置。但万能式DW45产品在出厂时要由用户在使用时在分励脱扣器线圈之前串联一组常开触头。
一、脱扣器的分类
市面上断路器脱扣器共有五个种类：
1.热磁脱扣器
2.电磁脱扣器
3.失压脱扣器
4.分励脱扣器
5.电子脱扣器

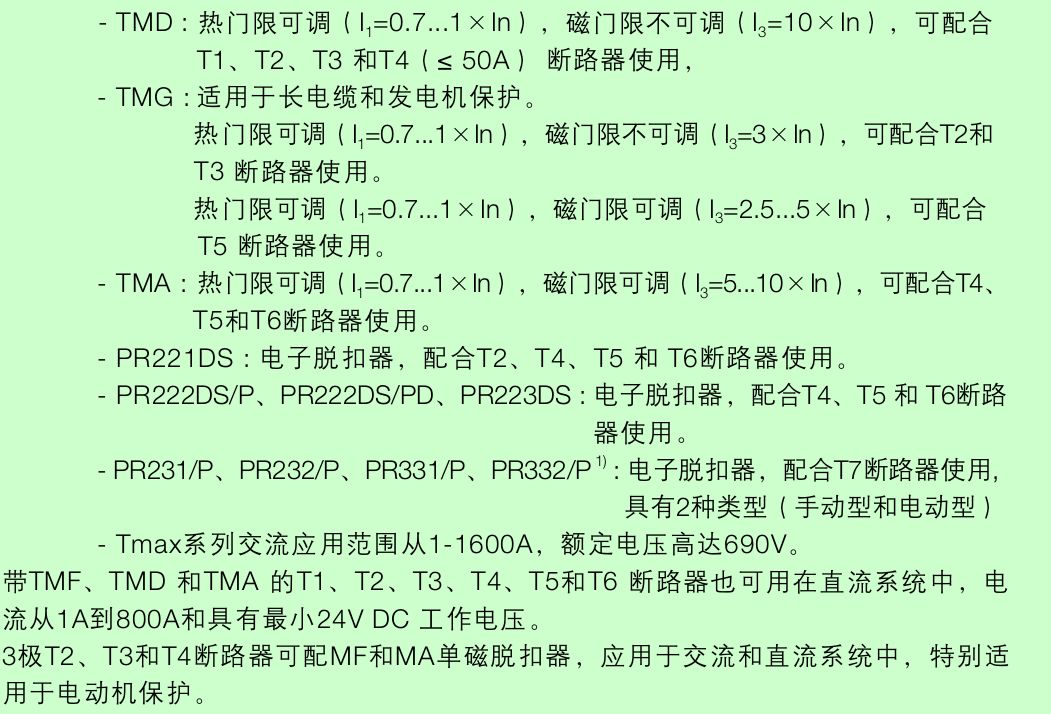

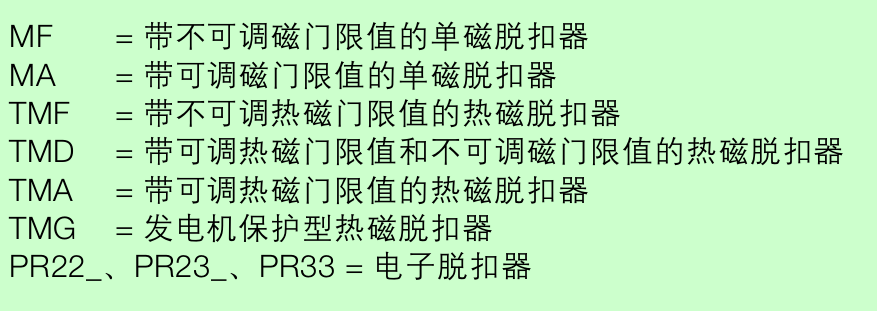

典型ABB脱扣器
二、脱扣器的工作原理
目前对高中低压的界限划分规定的还不是很死，不知道你说的高压断路器是多少KV的断路器，我公司这最高的做到12KV，但在我这边算是中压的，目前中压的断路器市场比较萎缩点，它的脱扣器动作原理最主要的应用也就是电磁式脱扣机构，当然，脱扣器分很多种，瞬时脱扣器，短路故障保护的，还有个热磁式脱扣器，一般是过载保护的，还有很多哈，欠压脱扣器、过压脱扣器这两种是根据电压条件来设置动作的，超出欠压范围动作，超过过压范围动作。
1、热脱扣器原理是：
利用双金属片原理，当温度达到一定值时，双金属片弯曲顶住脱扣机构，使断路器分闸；
2、电磁脱扣器原理是：
利用电动力原理，当电流达到整定值时，电动力足够大，驱动脱扣机构。
3、失压脱扣器图原理是：
失压脱扣器并联在断路器的电源侧，可起到欠压及零压保护的作用。电源电压正常时扳动操作手柄，断路器的常开辅助触头闭合，电磁铁得电，衔铁被电磁铁吸住，自由脱扣机构才能将主触头锁定在合闸位置，断路器投入运行。当电源侧停电或电源电压过低时，电磁铁所产生的电磁力不足以克服反作用力弹簧的拉力，衔铁被向上拉，通过传动机构推动自由脱扣机构使断路器掉闸，起到欠压及零压保护作用。当电源电压为额定电压的75%～105%时，失压脱扣器保证吸合，使断路器顺利合闸；当电源电压低于额定电压的40%时，失压脱扣器保证脱开使断路器掉闸分断。一般还可用串联在失压脱扣器电磁线圈回路中的常闭按钮做分闸操作。
4.分励脱扣器原理是：
分励脱扣器用于远距离操作低压断路器分闸控制。它的电磁线圈并联在低压断路器的电源侧。需要进行分闸操作时，按动常开按钮使分励脱扣器的电磁铁得电吸动衔铁，通过传动机构推动自由脱扣机构，使低压断路器掉闸。
5、电子脱扣器的原理:
是利用内置互感器，采集电流信号，并在电子脱扣器内将模拟量转换为数字量，与保护单元内的整定值比较，当超过整定值时，输出脱扣信号，使脱扣线圈动作，作用于分闸机构，是断路器分段。其中，热脱扣和磁脱扣都是直接作用分闸机构，而电子式的是先输出脱扣线圈，驱动分闸机构动作。
三、电子脱扣器和热磁脱扣器有什么区别
1、【热磁脱扣】：
包含热脱扣、电磁脱扣两个功能。热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构；磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣。
2、【电子脱扣】：
可以有以上所有功能，并可以方便地进行整定。电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。
3、差别：
前者性能稳定且不受电压波动影响、寿命长、灵敏度低、不易整定；后者功能完善、灵敏度高、整定方便、受电源影响、略易损坏。断路器的电子脱扣器是速断保护（短路，接地等），断路器的热磁脱扣器是过载保护（过流等）
