上节介绍了IPC,这次介绍一下球机(球型摄像机)。重点介绍网络球型摄像机,算是IPC的子系列,长得像“球”的IPC。

各种长相的球机
球机的组成球机主要由三部分组成:机芯、云台、固定结构件、其他功能电路(电源、补光灯等):

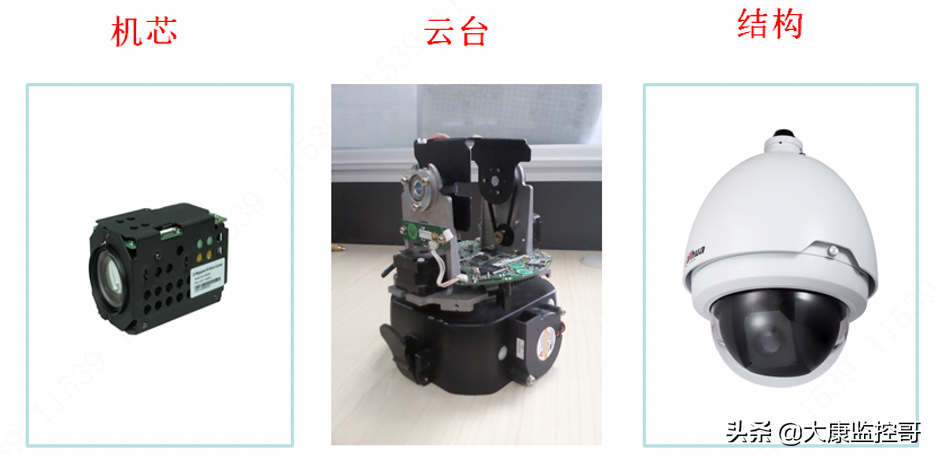

球机组成

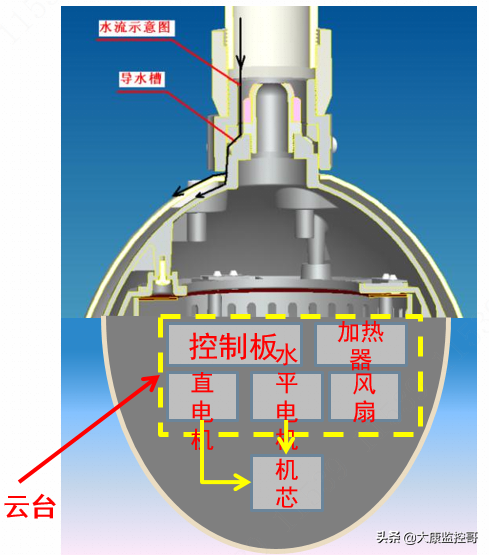

内部大概功能图

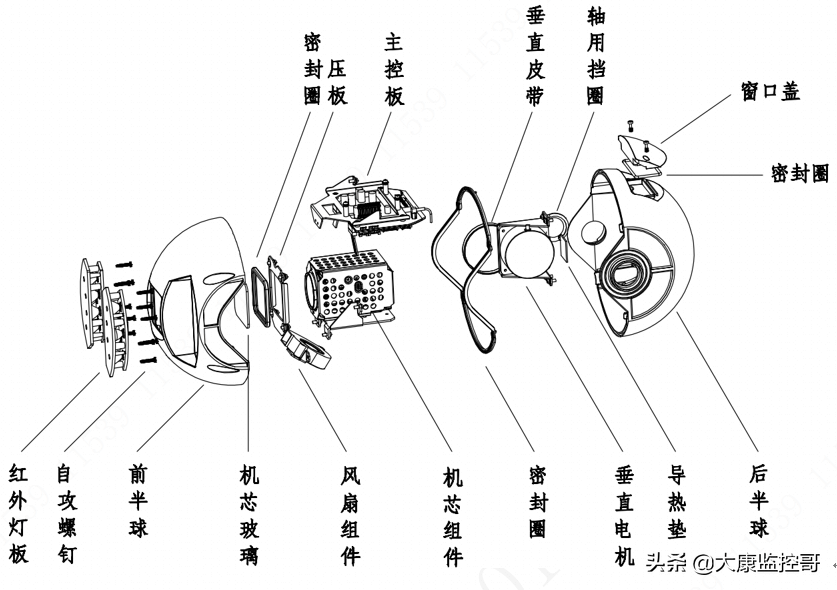

去掉外壳-前部

去掉外壳-后部
机芯可以当做是一个内置变焦镜头的网络摄像机。主要组成部分,参考上节IPC的介绍。

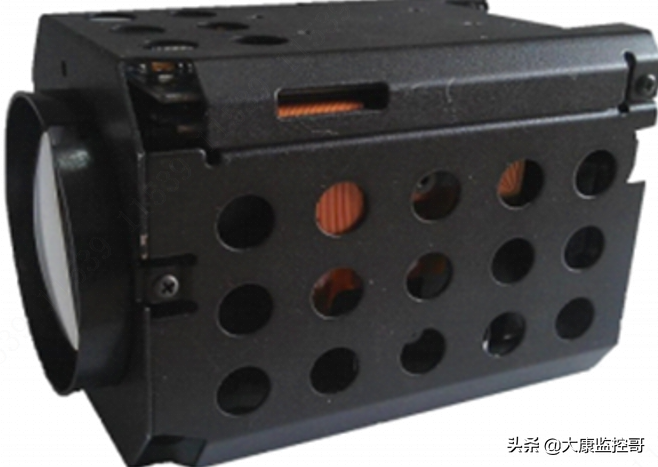

机芯
云台云台就是控制机芯前后左右上下转动的机械部件。云台部分往往影响球机质量好坏。里面的机械部件,往往奸商会进行简配,比如马达、皮带。一旦坏了,就影响球机转动。

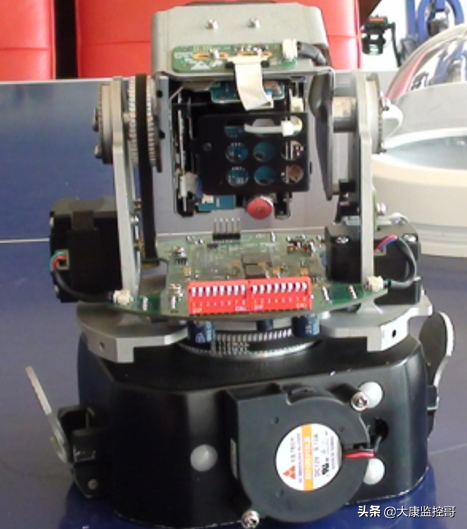

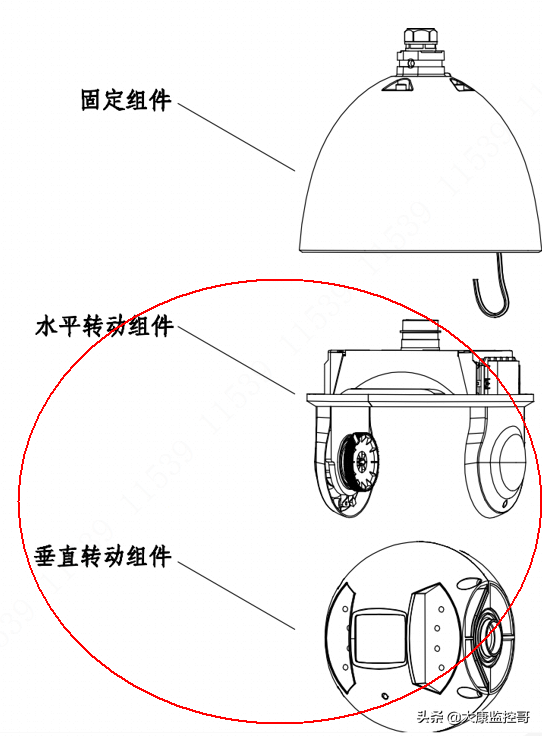

水平和垂直组件就是云台部分

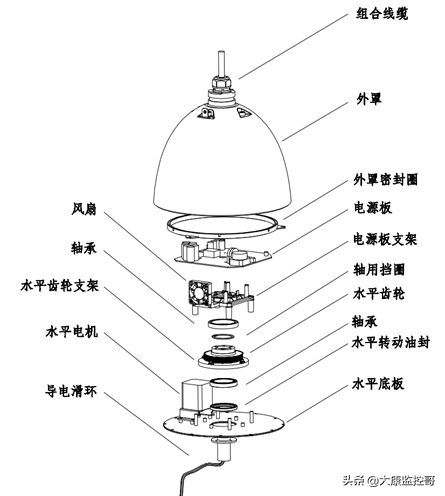

水平传动组成部分

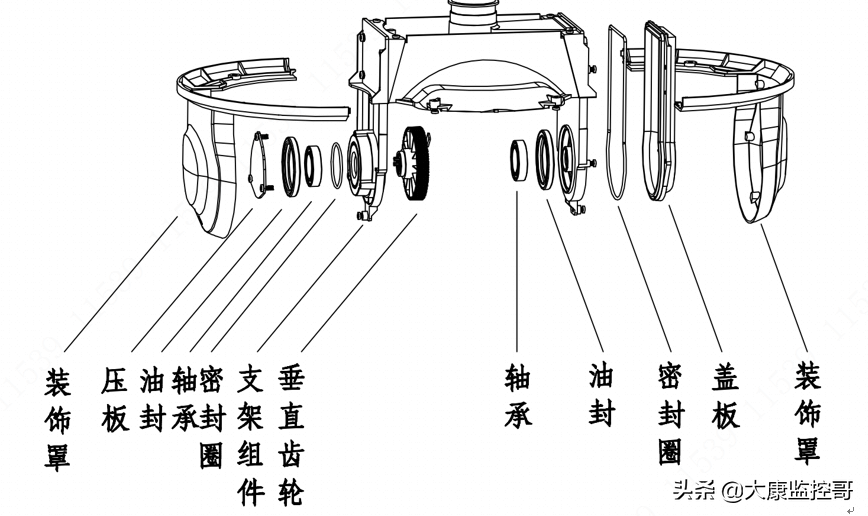

垂直传动组成部分
固定结构件一般组成部分如下:

影响球机性能的参数比较多,选择球机就有很多维度了。比如:
球机尺寸:1寸球、2寸球、5寸球、6寸球、9寸球,等。球机越大,往往功能越强。
清晰度:100万、200万、400万、600万、800万、1200万,等。
光学变倍数:4倍、12倍、20倍、23倍、31倍、37倍、40倍、42倍,等。越大,越远。
夜视距离:补光灯功率决定的。十几米、几十米、百来米、几百米、几公里,等。
补光灯类型:红外、白光、无红曝红外、激光
传感器类型:可见光、红外热成像
通讯接口:网口、光口、RS232、RS485,等
智能功能:人脸检测、人脸识别、车辆识别、数据结构化,等

SD9A1系列关键参数

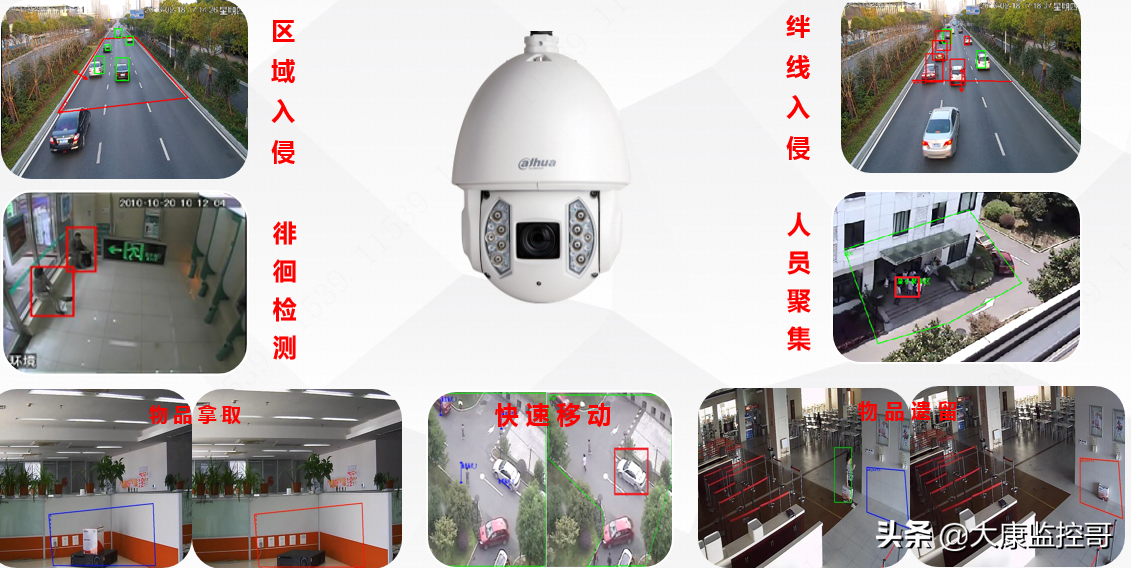

常见智能功能
此外,硬件性能,也是判断球机好坏的关键指标,特别是:
防护等级:IP66、IP67还是IP68。数值越大,防尘防水性能越好。
浪涌防护等级(防雷等级)。户外产品,一般要求6KV以上,能支持8KV最好了。
供电方式。一般球机支持DC12V、AC24V和POE。一般越大的球机,往往需要AC24V供电。
