真空泵增加大气喷射器

1）简介

水环式真空泵运行时常出现运行噪声大、叶轮气蚀的问题，分析原因一般认为是真空泵入口压力过低、造成气泡破裂所至，严重时会导致真空泵转子断裂报废；在真空泵容量偏大时，上述问题尤其严重。

实践表明，给真空泵加装大气喷射器可以有效解决这一问题，该做法已十分成熟。

2）应用实例

带有大气喷射器的真空泵如下图。

大气喷射器作用有二：一是扩大真空泵的工作范围，防止气蚀；二是增加真空泵的抽吸能力。

某机组实践表明，加装大气喷射器后，真空泵运行的噪音显著降低，对机组真空影响较小，在冬季环境温度较低时，真空泵整体性能更好。

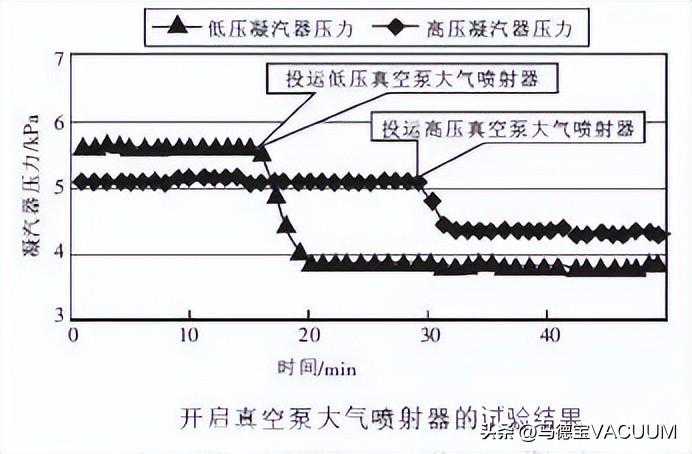

图为真空泵大气喷射器投运对真空的影响试验结果

3）节能效果

给真空泵加装大气喷射器，收益主要体现在减少更换转子次数、降低真空泵维护成本方面。

另外，大气喷射器投入运行后，真空泵电机电流会有一定程度上升（约15A），但这部分费用与降低的维护成本相比较小。

该技术能有效解决因真空泵工作水温高造成的极限真空限制问题，因而部分机组还可以在真空提高方面获得一定的节能收益。

建议：a.优先选用双吸真空泵；单吸真空泵宜配置大气喷射器；b.低压凝汽器侧的真空泵宜配置大气喷射器；c.气温高时，可根据需要撤出大气喷射器。
